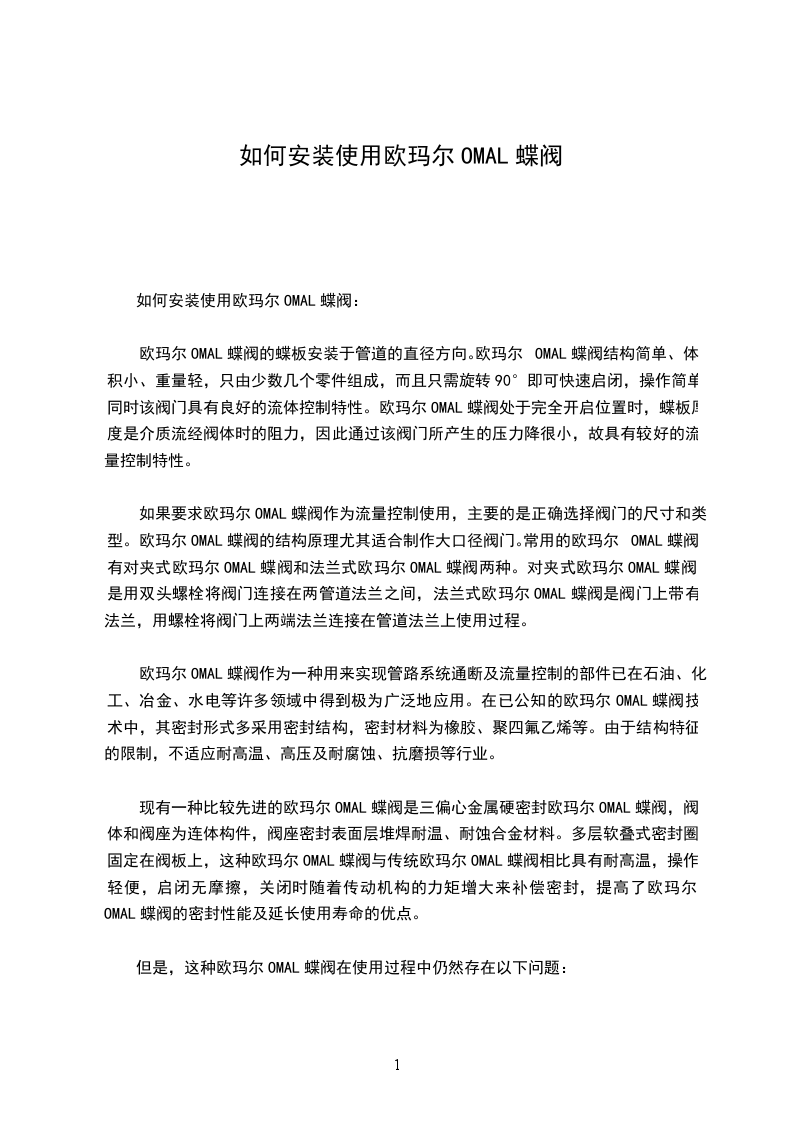

如何安装使用欧玛尔OMAL蝶阀

如何安装使用欧玛尔OMAL蝶阀：

欧玛尔OMAL蝶阀的蝶板安装于管道的直径方向。欧玛尔OMAL蝶阀结构简单、体积小、重量轻，只由少数几个零件组成，而且只需旋转90°即可快速启闭，操作简单，同时该阀门具有良好的流体控制特性。欧玛尔OMAL蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。

如果要求欧玛尔OMAL蝶阀作为流量控制使用，主要的是正确选择阀门的尺寸和类型。欧玛尔OMAL蝶阀的结构原理尤其适合制作大口径阀门。常用的欧玛尔OMAL蝶阀有对夹式欧玛尔OMAL蝶阀和法兰式欧玛尔OMAL蝶阀两种。对夹式欧玛尔OMAL蝶阀是用双头螺栓将阀门连接在两管道法兰之间，法兰式欧玛尔OMAL蝶阀是阀门上带有法兰，用螺栓将阀门上两端法兰连接在管道法兰上使用过程。

欧玛尔OMAL蝶阀作为一种用来实现管路系统通断及流量控制的部件已在石油、化工、冶金、水电等许多领域中得到极为广泛地应用。在已公知的欧玛尔OMAL蝶阀技术中，其密封形式多采用密封结构，密封材料为橡胶、聚四氟乙烯等。由于结构特征的限制，不适应耐高温、高压及耐腐蚀、抗磨损等行业。

现有一种比较先进的欧玛尔OMAL蝶阀是三偏心金属硬密封欧玛尔OMAL蝶阀，阀体和阀座为连体构件，阀座密封表面层堆焊耐温、耐蚀合金材料。多层软叠式密封圈固定在阀板上，这种欧玛尔OMAL蝶阀与传统欧玛尔OMAL蝶阀相比具有耐高温，操作轻便，启闭无摩擦，关闭时随着传动机构的力矩增大来补偿密封，提高了欧玛尔OMAL蝶阀的密封性能及延长使用寿命的优点。

但是，这种欧玛尔OMAL蝶阀在使用过程中仍然存在以下问题：

一、由于多层软硬叠式密封圈固定在阀板上，当阀板常开状态时介质对其密封面形成正面冲刷，金属片夹层中的软密封带受冲刷后，直接影响密封性能。

二、受结构条件的限制该结构不适应做通径DN200以下阀门，原因是阀板整体结构太厚，流阻大。

三、因三偏心结构的原理，阀板的密封面与阀座之间的密封是靠传动装置的力矩使阀板压向阀座。正流状态时，介质压力越高密封挤压越紧。当流道介质逆流时随着介质压力的增大阀板与阀座之间的单位正压力小于介质压强时，密封开始泄漏。

一般特性：

有 DN 40 至 DN 600 的对夹或凸耳版本（凸耳 DN 300），设计和制造用于所有工业领域的大多数应用。

符合 UNI EN593 的一般要求

根据 EN 558 系列 20 面对面

根据 EN 12266-1 等级 A 在 16 bar 下的密封性

整体密封（在硬环上硫化衬里），避免流体和阀体之间的任何接触。

密封设计允许地粘附在阀体上并地密封法兰，无需额外的部件。法兰之间的夹紧不影响阀门的扭矩。

研磨的圆盘边缘允许更好的密封性、减少的扭矩和低磨损的衬垫。

支撑轴的衬套。

使用两个轴（更好的 Kv）在阀杆和阀盘之间进行耦合，无需额外的配件（例如螺钉、螺栓、销等），以避免任何腐蚀和断裂的风险。

也便于任何拆卸以进行维护或清洁。

符合 EN ISO 5211 标准的带顶部工作的阀颈，可轻松连接所有不同类型的执行器。

所有组件都经过适当的防腐蚀处理。
