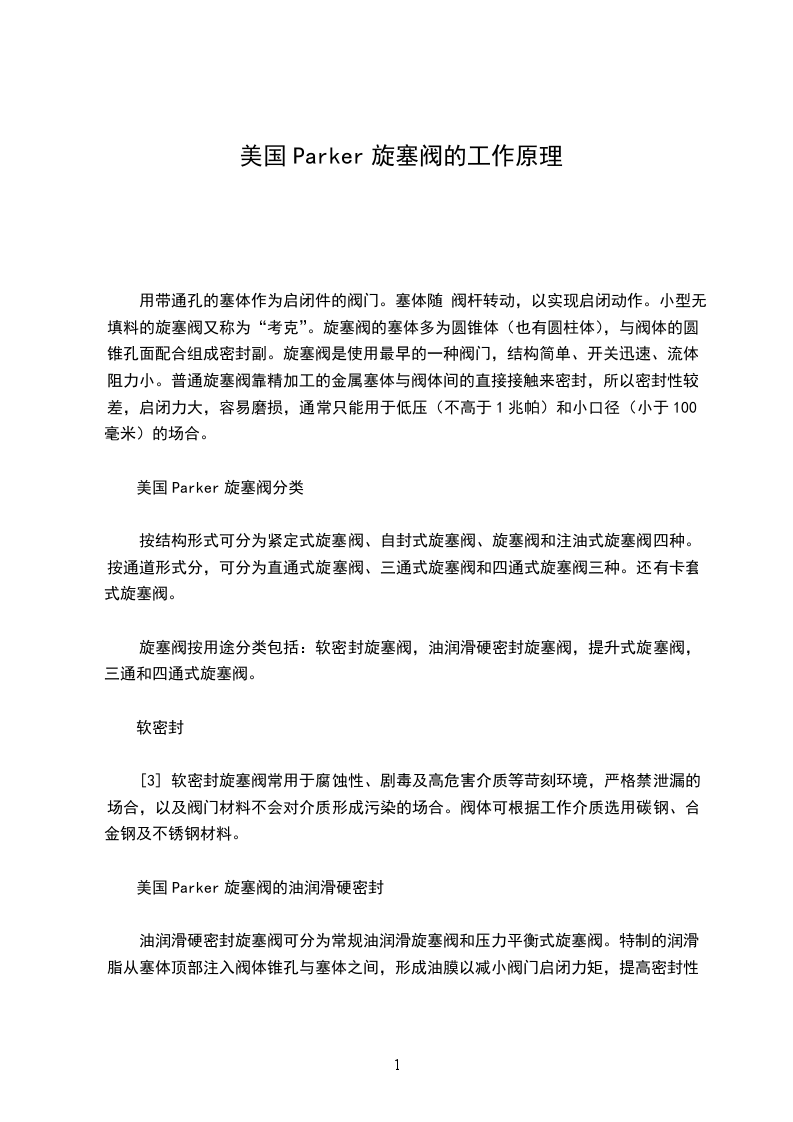

美国Parker旋塞阀的工作原理

用带通孔的塞体作为启闭件的阀门。塞体随 阀杆转动，以实现启闭动作。小型无填料的旋塞阀又称为“考克”。旋塞阀的塞体多为圆锥体（也有圆柱体），与阀体的圆锥孔面配合组成密封副。旋塞阀是使用最早的一种阀门，结构简单、开关迅速、流体阻力小。普通旋塞阀靠精加工的金属塞体与阀体间的直接接触来密封，所以密封性较差，启闭力大，容易磨损，通常只能用于低压（不高于1兆帕）和小口径（小于100毫米）的场合。

美国Parker旋塞阀分类

按结构形式可分为紧定式旋塞阀、自封式旋塞阀、旋塞阀和注油式旋塞阀四种。按通道形式分，可分为直通式旋塞阀、三通式旋塞阀和四通式旋塞阀三种。还有卡套式旋塞阀。

旋塞阀按用途分类包括：软密封旋塞阀，油润滑硬密封旋塞阀，提升式旋塞阀，三通和四通式旋塞阀。

软密封

[3] 软密封旋塞阀常用于腐蚀性、剧毒及高危害介质等苛刻环境，严格禁泄漏的场合，以及阀门材料不会对介质形成污染的场合。阀体可根据工作介质选用碳钢、合金钢及不锈钢材料。

美国Parker旋塞阀的油润滑硬密封

油润滑硬密封旋塞阀可分为常规油润滑旋塞阀和压力平衡式旋塞阀。特制的润滑脂从塞体顶部注入阀体锥孔与塞体之间，形成油膜以减小阀门启闭力矩，提高密封性和使用寿命。其工作压力可达64MPa，最高工作温度可达325度，最大口径可达600mm。

美国Parker旋塞阀提升式

提升式旋塞阀有多种结构形式， [4] 提升式旋塞阀按密封面的材料分为软密封和硬密封两种。其基本原理时为开启时使旋塞上升，旋塞再转动90度到阀门全开过程能减少与阀体密封面的摩擦力；关闭阀门时使旋塞转动90度至关闭位置后再下降与阀体密封面接触达到密封。

美国Parker旋塞阀三通和四通式

三通和四通式旋塞阀适用于沪工装置中，改变介质流动方向或进行介质分配的场合。按照使用工况的要求，可选择软密封衬套或软密封，硬密封提升式旋塞阀。

美国Parker旋塞阀优点

1、旋塞阀用于经常操作，启闭迅速、轻便。

2、旋塞阀流体阻力小。

3、旋塞阀结构简单，相对体积小，重量轻，便于维修。

4、密封性能好。

5、不受安装方向的限制，介质的流向可任意。

6、无振动，噪声小。

美国Parker旋塞阀通道

有多种形式。常见的直通式主要用于截断流体。三通旋塞阀和四通式旋塞阀适用于流体换向旋塞阀的启闭件是一个有孔的圆柱体，绕垂直于通道的轴线旋转，从而达到启闭通道的目的。

美国Parker旋塞阀安装维护

在安装旋塞阀时，为了防止损坏旋塞阀，并保证充分发挥旋塞阀的工作性能，应注意如下四点内容：

1.要确保阀门处于开启状态。先对管道加热。尽可能多的将热从管道传递到旋塞阀。避免延长旋塞阀本身的加热时间。

2.使用纱布或钢丝刷清除管道和切割部位，使其金属表面发光发亮。建议不要使用钢丝绒。

3.先沿着垂直方向切割管道，并修整、去除毛刺，测量管径。

4.在管道的外面和焊接罩的内部涂上焊剂，焊剂必须完全覆盖焊接表面。请有节制地使用焊剂。

美国Parker旋塞阀选用原则

根据旋塞阀的结构特点和设计上所能达到的功能，可以按下列原则选用。

①用于分配介质和改变介质流动方向，其工作温度不高于300℃，公称压力PN≤1.6MPa、公称通径不大于300mm，建议选用多通路旋塞阀。

②牛奶、果汁、啤酒等食品企业业及制药厂等的设备和管道上，建议选用奥氏体不锈钢制的，紧定式圆锥形旋塞阀。

③油田开采、天然气田开采、管道输送的支管、精炼和清洁设备中，公称压力级不大于Class300、公称通径不大于300mm，建议选用油封式圆锥形旋塞阀。

④油田开采、天然气开采、管道输送的支管、精炼和清洁设备中，公称压力级不大于Class7500、公称通径不大于900mm、工作温度不高于340℃，建议选用油封式圆锥形旋塞阀。

⑤在大型化学工业中，含有腐蚀性介质的管道和设备中，要求开启或关闭速度较快的场合，对于以硝酸为基的介质可选用聚四氟乙烯套筒密封圆锥形旋塞阀；对于以醋酸为基的介质，可选用Crl8Nil 2M02Ti不锈钢镶聚四氟乙烯套筒密封圆锥形旋塞阀。

⑥在煤气、天然气、暖通系统的管道中和设备上，公称通径不大于200nm，宜选用填料式圆锥形旋塞阀。
