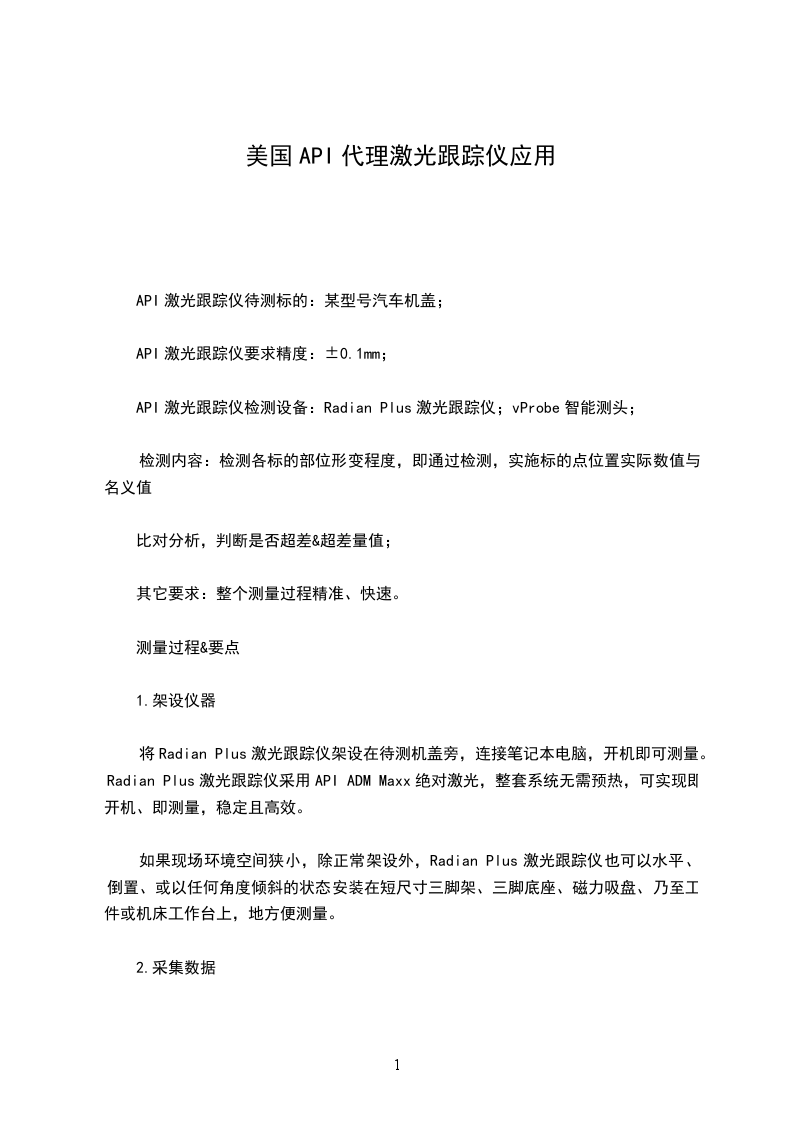

美国API代理激光跟踪仪应用

API激光跟踪仪待测标的：某型号汽车机盖；

API激光跟踪仪要求精度：±0.1mm；

API激光跟踪仪检测设备：Radian Plus激光跟踪仪；vProbe智能测头；

检测内容：检测各标的部位形变程度，即通过检测，实施标的点位置实际数值与名义值

比对分析，判断是否超差&超差量值；

其它要求：整个测量过程精准、快速。

测量过程&要点

1.架设仪器

将Radian Plus激光跟踪仪架设在待测机盖旁，连接笔记本电脑，开机即可测量。Radian Plus激光跟踪仪采用API ADM Maxx绝对激光，整套系统无需预热，可实现即开机、即测量，稳定且高效。

如果现场环境空间狭小，除正常架设外，Radian Plus激光跟踪仪也可以水平、倒置、或以任何角度倾斜的状态安装在短尺寸三脚架、三脚底座、磁力吸盘、乃至工件或机床工作台上，地方便测量。

2.采集数据

测量时，操作者手持内置棱镜的激光跟踪仪靶球（SMR），Radian Plus射出的激光会锁定在SMR的球心位置并实时跟踪；操作者用靶球触碰机盖上待测量的位置，Radian Plus即会以1000Hz的速率对该位置点的坐标数据进行精准采集，随即反馈到位于笔记本电脑的测量软件中，并储存记录，用于随后的比对分析。

对于测量中遇到的深孔、隐藏点、以及靶球难以触碰到的部位，使用vProbe隐藏点智能测头，即可实现对于这些部位数据的精准采集；与普通SMR类似，vProbe的主机上集成有激光接光口，Radian Plus射出的激光通过接光口锁定并跟踪vProbe，操作者使用安装在vProbe机身上的探针顶部的红宝石测头触碰待测部位，跟踪仪即可自动识别并采集该位置标的点坐标数据；无需激光跟踪仪转站，即可实现对隐藏部位的精准测量。

3.数据比对分析

待所有标的点数值采集完毕，即可在软件中加载数模，统一坐标系后，就可以进行实际测量值与理论数值的比对分析，并得到相应的差值，达到检测的目的。

4.生成报告

测量软件可以以包括箭头、色差图、柱状图、列表等等在内的多种形式生成测量报告，操作者只需输入公差范围并选择表达形式，系统即可迅速自动生成所需数据分析报告，客观、直观，一目了然，高效评估机盖形变状态，并为实施修复提供可靠的数据基础。
