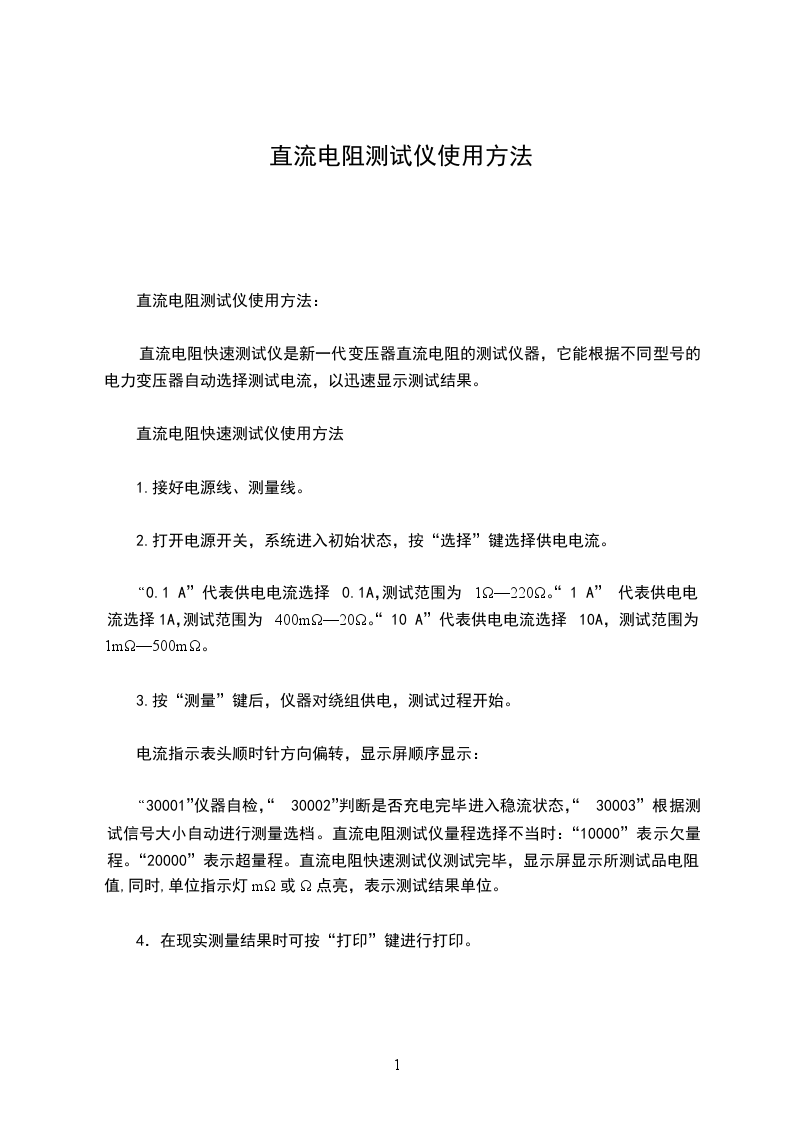

直流电阻测试仪使用方法

直流电阻测试仪使用方法：

直流电阻快速测试仪是新一代变压器直流电阻的测试仪器，它能根据不同型号的电力变压器自动选择测试电流，以迅速显示测试结果。

直流电阻快速测试仪使用方法

1.接好电源线、测量线。

2.打开电源开关，系统进入初始状态，按“选择”键选择供电电流。

“0.1 A” 代表供电电流选择0.1A，测试范围为1Ω—220Ω。“1 A” 代表供电电流选择1A，测试范围为400mΩ—20Ω。“10 A” 代表供电电流选择10A，测试范围为1mΩ—500mΩ。

3.按“测量”键后，仪器对绕组供电，测试过程开始。

电流指示表头顺时针方向偏转，显示屏顺序显示：

“30001”仪器自检，“30002”判断是否充电完毕进入稳流状态，“30003”根据测试信号大小自动进行测量选档。直流电阻测试仪量程选择不当时：“10000”表示欠量程。“20000”表示超量程。直流电阻快速测试仪测试完毕，显示屏显示所测试品电阻值,同时,单位指示灯mΩ或Ω点亮，表示测试结果单位。

4．在现实测量结果时可按“打印”键进行打印。

5.对于有载调压变压器的测试，可一次供电完成，仪器程序设计允许在某一分接测完后，把开关倒至下一分接，然后按“测试”键显示屏显示“30002”，仪器将进入下一分接测量，也可以等仪器自动刷新测量结果。对于无载调压变压器，某一分接测试完毕后，需按“复位”键使系统进入放电状态，“充放电指示”表头逐渐回零以及音响提示结束才标志着放电完毕，放电完毕后才允许倒换分接开关。

6.直流电阻快速测试仪测试完毕后，按“复位”键，仪器恒流源将与绕阻断开，同时音响提示响起，表明绕组处于放电状态，仪器逐渐回到初始状态，待音响提示结束以后，可以拆掉测试线。
