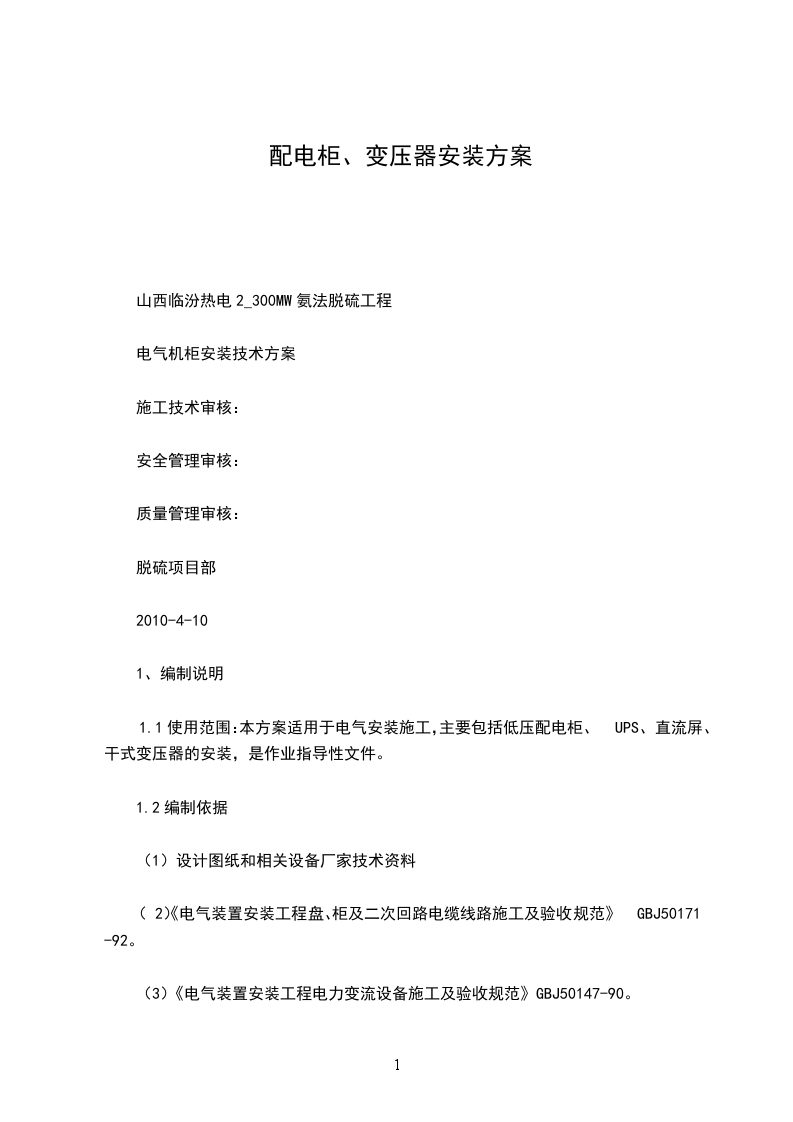

配电柜、变压器安装方案

山西临汾热电2_300MW氨法脱硫工程

电气机柜安装技术方案

施工技术审核：

安全管理审核：

质量管理审核：

脱硫项目部

2024-4-10

1、编制说明

1.1使用范围：本方案适用于电气安装施工，主要包括低压配电柜、UPS、直流屏、干式变压器的安装，是作业指导性文件。

1.2编制依据

（1）设计图纸和相关设备厂家技术资料

（2）《电气装置安装工程盘、柜及二次回路电缆线路施工及验收规范》GBJ50171-92。

（3）《电气装置安装工程电力变流设备施工及验收规范》GBJ50147-90。

（4）《电气装置安装工程蓄电池施工及验收规范》GBJ50172-92。

（5）本公司在多项类似工程中的施工经验。

2、变压器、开关柜、直流屏、UPS安装位置及顺序

2.1设备安装位置见图

图2.1：设备安装位置顺序图

2.2开关柜安装顺序

根据现场情况及设备现处位置，本次安装将先安装1炉工作1段的307ⅠAA1号开关柜，并依次顺序安装307ⅠAA2、307ⅠAA3……

3、低压配电柜、UPS、直流屏的安装

(一)低压开关柜的安装

3.1工艺流程：

设备开箱检查→设备搬运→开关柜柜稳装→柜上方母带配制→柜二次回路接线。

3.2柜体稳装：

经检查柜体无误后，利用滚杠，拉链等工具将各柜按照设计图纸对号就位。

（1）应按施工图纸的布置，按顺序将柜放在基础型钢上。成列柜各台就位后，先找正两端的柜，在从柜下至上三分之二高的位置绷上小线，逐台找正，以柜面为准。找正时采用0.5mm铁片进行调整，每处垫片最多不能超过三片。然后按柜固定螺孔尺寸，用M12镀锌螺丝固定。允许偏差如下：

a、柜盘安装每米垂直度允许偏差1.5mm。

b、盘间接缝允许偏差2mm。

c、盘顶平直度，相邻两盘允许偏差2mm，成排盘顶部允许偏差5mm。

d、盘面平直度相邻两盘允许偏差lmm，成排盘面允许偏差5mm。

（2）柜体就位，找正、找平后，除柜体与基础型钢固定。柜体与柜体、柜体与测挡板均用镀锌螺丝连接。

（3）柜体接地：每台柜单独与基础型钢连接。每台柜从后面左下部的基础型钢侧面上焊上鼻子，用6mm2铜线与柜上的接地端子连接牢固。

（4）盘、柜的漆层保证完整、无损伤。固定的电器支架等必须刷漆。

3.3配电柜内母线安装

（1）柜内母线安装，必须符合设计要求。

（2）母线应镀锌，表面应光滑平整，不应有裂纹、变形和扭曲缺陷。

（3）金属紧固件及卡件，必须符合设计要求，应是镀锌制品的标准件。

（4）绝缘材料及瓷件的型号、规格、电压等级应符合设计要求。外观质量无损伤及裂纹、绝缘良好。

（5）母线采用螺栓连接时，螺栓、平垫、弹簧垫必须匹配齐全，螺栓紧固后丝扣应露出螺母外5-8mm。

（6）母线相序排列必须符合规范要求。安装应平整、整齐、美观。

3.4质量标准

主控项目：

（1）配电柜的金属框架及基础型钢必须接地(PE)；装有电器的可开启门、门和框架的接地端子间应用裸编制铜线穿绝缘黄蜡带连接，且有标识。

（2）低压配电柜应有可靠的电击保护。柜内保护导体应有裸露的连接外部保护导体的端子，当设计无要求时柜内保护导体最小截面积S，应不小于下表规定。

（二）UPS、直流屏的安装

UPS、直流屏是整机到场，此次安装只负责柜体的稳装。具体施工过程见低压配电柜柜体稳装。

3.5成品保护

（1）配电箱柜在现场搬运防止磕碰表面油漆或划伤。

（2）用防水盖布盖严，不得进入尘土和杂物。

（3）在没有进行工程验收前，不经允许配电柜不能用作临时用电。

（4）配电柜安装后，应采取塑料布包裹严密，避免碰坏、弄脏电具、仪表。

4、变压器的安装

4.1工艺流程及技术要求与标准

4.2安全风险分析

6、安全注意事项

（1）、进入施工现场正确佩戴安全帽，严禁酒后进入施工现场。（2）、施工所用工器具应经检验合格，并有合格标识。（3）、变压器安装完毕，配电室应关好门窗，并上锁。

（4）、电焊施工时，应戴手套及防护罩，防止射线伤害及灼伤。

（5）要正确使用工具，尤其是各种电动工具应严格按使用说明书规定来使用，不得乱用，以免发生人身和设备事故；

（6）现场的工具的材料要严格保管，以防丢失；

（7）坚持每天的施工现场整理，做到工完料尽场地清；

（8）所有安全措施须经安全部门检查、确认。对施工人员做好安全交底。（9）施工中所用照明、电动工具使用后，应特别注意开关是否拉掉；
