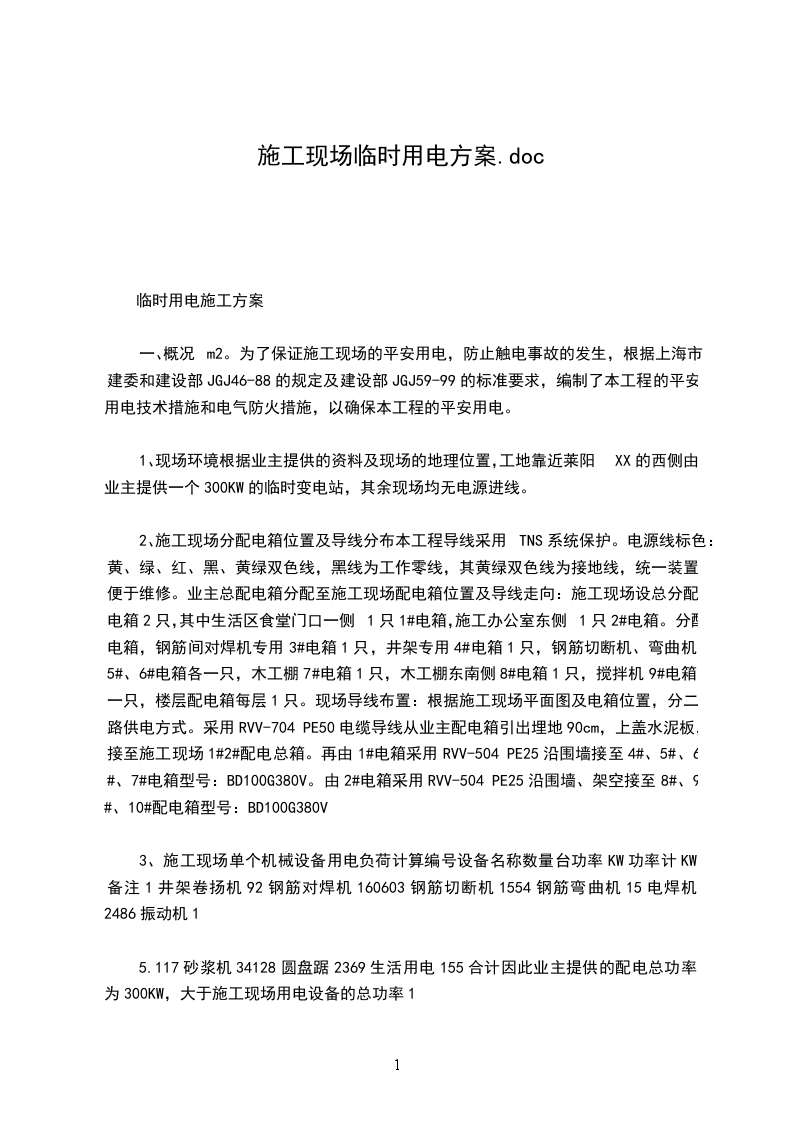

施工现场临时用电方案.doc

临时用电施工方案

一、概况m2。为了保证施工现场的平安用电，防止触电事故的发生，根据上海市建委和建设部JGJ46-88的规定及建设部JGJ59-99的标准要求，编制了本工程的平安用电技术措施和电气防火措施，以确保本工程的平安用电。

1、现场环境根据业主提供的资料及现场的地理位置，工地靠近莱阳XX的西侧由业主提供一个300KW的临时变电站，其余现场均无电源进线。

2、施工现场分配电箱位置及导线分布本工程导线采用TNS系统保护。电源线标色：黄、绿、红、黑、黄绿双色线，黑线为工作零线，其黄绿双色线为接地线，统一装置，便于维修。业主总配电箱分配至施工现场配电箱位置及导线走向：施工现场设总分配电箱2只，其中生活区食堂门口一侧1只1#电箱，施工办公室东侧1只2#电箱。分配电箱，钢筋间对焊机专用3#电箱1只，井架专用4#电箱1只，钢筋切断机、弯曲机5#、6#电箱各一只，木工棚7#电箱1只，木工棚东南侧8#电箱1只，搅拌机9#电箱一只，楼层配电箱每层1只。现场导线布置：根据施工现场平面图及电箱位置，分二路供电方式。采用RVV-704 PE50电缆导线从业主配电箱引出埋地90cm，上盖水泥板，接至施工现场1#2#配电总箱。再由1#电箱采用RVV-504 PE25沿围墙接至4#、5#、6#、7#电箱型号：BD100G380V。由2#电箱采用RVV-504 PE25沿围墙、架空接至8#、9#、10#配电箱型号：BD100G380V

3、施工现场单个机械设备用电负荷计算编号设备名称数量台功率KW功率计KW备注1井架卷扬机92钢筋对焊机160603钢筋切断机1554钢筋弯曲机15电焊机2486振动机1

5.117砂浆机34128圆盘踞2369生活用电155合计因此业主提供的配电总功率为300KW，大于施工现场用电设备的总功率1

8.35KW，故满足要求。

二、导线的截面选择导线截面按I线KRU线COS得出K0.6U线380COS

1、控制对焊机、弯曲机、切断机、圆盘踞，总功率为

3.95KW，采用RVV-504PE35电缆。

2、控制井架卷扬机，总功率为50KW，采用RVV-504PE35电缆。

3、控制砂浆机、电焊机、振动机、生活用电，总功率为

2.78KW，采用RVV-504PE35电缆。

4、楼层用电导线yc16mm橡皮绝缘电缆。

5、办公室、库房、生活用电导线yc25mm橡皮绝缘电缆。

三、电气的类型、规格

1、1#、2#总电箱型号为JA12DB31/167内设RTO熔断丝RCIA200A熔断丝、RCIA100A熔断丝，零排地排各一块DIy400A和DI10-200ADI10-100A空气开关。

2、地面和楼面分配电箱型号为BD100G380V，内设RCIA熔断丝100A、30A、15A，D_10100A自动空气开关，D_15L40/3902漏电保护开关4个，D_L1820B/1单向漏电开关2只，零排一只，20A三相四线四眼插座4只，15A单相三眼插座2只。

3、动力移动电箱型号GBL_LYH2024内设熔断丝30A3只，AB6240/3漏电保护开关1只，20A三相四线四眼插座1只。

4、移动照明配电箱GBL_LYH2024内设RCLA15A熔断丝，D_L1820B/1单向漏电开关1只，单相三眼插座1只。

5、随机开关箱型号_LYH2024，内设RCLA30A熔断丝，AB6230A漏电开关1只，四眼插座1只。

四、现场电缆导线架设

1、现场敷设供电线路，必须严格按照?上海地区低用电装置规程?进行，必须做到标准化、条理化，严禁乱拉乱拖。

2、电缆埋地敷设电缆的接头必须再地面上的接线盒内，接线盒内应有防水防尘措施。

3、埋地电缆的深度不小于0.6米，电缆沟用细砂铺垫。

4、架空线离地不低于6米，导线采用三箱五线制。

5、穿越楼层电缆靠近负荷中心，固定点每层不少于一点，并用绝缘子固定。

6、电缆接头应牢固可靠，并做绝缘包扎，保持绝缘强度。

五、平安用电措施

1、为强化施工现场的电气管理，保障职工的人身平安和电气设备平安、安装维修或撤除必须有电工完成。

2、场电缆导线架设现场拉设供电线路安装架空，必须严格按照?上海地区低压用电装置规程?进行，必须做到标准化、条理化，严禁乱拉乱拖。电线杆埋深为电杆1/10加0.6米，对松土质应适当增加埋设深度。横杆用7mm，并用瓷瓶固定。拉线宜用镀锌铁丝，其截面不小于

3.40。拉线与电杆的夹角应在3045度之间，埋深不得小于1米。所有导线必须采用绝缘BV铜芯线。架空线导线截面选择应满足机械强度。单相零线截面与相线相同，三相五线制的工作零线与接地线截面不小于相线50%。每个架空线档距内一根导线只允许一个接头，跨越施工临时道路档内不得有接头，对地垂直距离离地高度不底于6米。导线相序排列是面向负荷从左侧起为L

1、N、L

2、L

3、PE。架空线档距为30米，所有电源线必须用绝缘子固定，并用绝缘子固定，并用绝缘线绑扎。对固定机器的电源线应有套管保护。镝灯、碘钨灯应用绝缘材料固定，外壳应接地保护。使用坚韧橡皮电缆，应合理敷设，不准在地面路面上乱拖乱拉。移动电具必须使用有接地接零三芯线，坚韧橡皮软线做电源线。

3、保护接地、接零本工程电网属于共有电网，故本工程不再作接零保护，但所有电器都必须有接地措施。所有电源线必须采用三箱五线制，电缆采用五芯线，接地线采用35mm2线与电箱连接重复接地。接地材料必须采用55镀锌角钢或48钢管作接地材料，严禁使用钢筋。接地深度不小于

2.5米，跨度不小于

2.5米，用铜接头与接地桩压接或用镀锌扁铁焊接。接地电阻不大于4欧姆，脚手架、井架、塔吊家底电阻不大于10欧姆。井架、脚手架必须有防雷接地措施。

4、照明布线：从2#分配电箱接出BV-34电源线至办公室、库房P_-30照明配电箱，所有电管沿墙面吊顶明配，支线截面为BV-

2.5。

5、电气设备施工现场各类机械电气设备必须有专人安装。低压电气设备和器材的绝缘电阻不得低于0.5兆欧。所有电气设备金属外壳必须有可靠接地，电气设备离开开关箱5米的必须装置随机开关。手持电开工具严格按国家标准GB37878

3、GB388XXXX1283要求。施工现场的手持电开工具，必须选用类工具，必须有额定漏电电流不大于30毫安，动作时间不大于0.1秒的漏电开关保护，潮湿场所和金属构架上工作，采用类工具。

6、配电箱各类配电箱装置的容量应与实际负荷相匹配，内箱布置和系统接线，必须做到标准化。配电箱门锁齐全，箱内设施齐全完好，金属箱体有接地保护，统一编号。配电箱内设施排列整齐、压接牢固，操作面无带电体外露。动力照明分开控制单独设置。配电箱、开关箱周围不应放置有碍操作、维修的物条。开关箱与电气设备之间实行一机一闸。配电箱、开关箱内设的漏电保护器，其额定漏电工作电流小于或等于30mA，额定漏电工作时间小于0.1秒。配电箱、开关箱的导线进出口加强绝缘，并设卡固定，电源线必须下进下出，不得采用电箱侧面上及反面。配电箱、开关箱导线进出必须采用绝缘良好，进出线并有雨水管PVC管保护，统一回路，统一接地保护。移动电箱电源线不得大于30米，并不得有接头。电箱内的漏电保护器必须有专人定期或不定期检测。

六、平安用电使用维护

1、本工程临时用电配备2名专职电工来负责用电的安装维修保养等工作，并持有效证件上岗。2各类用电人员必须掌握平安用电根本知识和熟悉用电设备性能，杜绝不懂电器设备人员操作和玩弄。

3、停用电器设备必须拉闸断电，锁好电箱。

4、使用电器设备前必须按规定配备好相应的防护用品，并检查电器装置和防护装置是否完好，严禁带病运转。

5、搬迁移动电器设备，必须由电工切断电源后进行。

6、加强对施工现场的电器平安管理，保障职工的人身平安和电器设备的平安。

7、施工现场的电器设备必须有有效的平安技术措施，严格按设计要求安装。

8、施工现场的电器设备必须有醒目的用电平安标志。

9、所有电器设备电力线路安装后必须进行验收，合格前方可投入使用。

10、对施工现场的电器设备及线路必须进行定期检查，电器绝缘、接地电阻、漏电保护器等必须完好，对查出的问题及时解绝。

11、电器防火：加强对电器设备的防火措施，不使用陈旧老化的电缆和电线，合理安装配置电器设备，严禁过载；加强电器设备的保养管理，防止设备日晒雨淋；在电器装置和线路周围不准堆放易燃易爆和加腐蚀介质，不得使用火源以防损坏；在志气设备相应集中的志气、配备室等处，应配备绝缘灭火器，并挂“禁止烟火牌；不准乱接、拉电线和超负荷用电，严禁烧电炉和大容量超额使用，合理设置避雷装置；组织义务消防队经常性进行电器防火知识教育；发现火情即将总电源切断；实行夜间值班制度，轮流值日，确保平安。

七、平安用电管理工程部根据JGJ4688和JGJ5999建筑施工用电有关规定，结合工程实际情况，为进一步加强对施工现场的用电平安管理。确保电气设备及人身的平安，制定用电管理制度。

1、建健全电气平安管理和责任制度。各类电气设备、设施的平安技术操作规程制度。电气平安值班负责制和交接班制度。电气设备、电气线路的检查、维修、保养制度。电气设备放火制度。电气事故处理规定制度。电气设备考核奖惩制度。

2、施工现场电气设备防护。但凡触及或接近带电体的地方，均应采取绝缘。电力线路和设备的采购必须按国家标准限定平安载流量。所有电气设备的金属外壳必须有接地措施，不得局部接地，局部接零。所有的临时电源和移动电具必须有二级漏电保护措施。在十分潮湿的场所和金属构架等导体性能良好的作业环境，必须使用平安电压。用电设备必须有醒目的电气标志。特别对电气防火设施，必须按规定设置，重点是要害部位加强专人管理。

3、电气设备检查验收制度：所有电气线路和设备安装完工后，由工程部技术部门和平安部门共同进行验收，合格前方可使用。对不合格设备设施，严禁使用。定期十天组织专业人员对电气线路和设备进行平安检查，对电气绝缘、接地接零电阻、漏电保护器等，必须指定专人定期测试，台汛季节要强化管理，对查出的问题必须即整改，做好三定：定人、定时、定措施。
