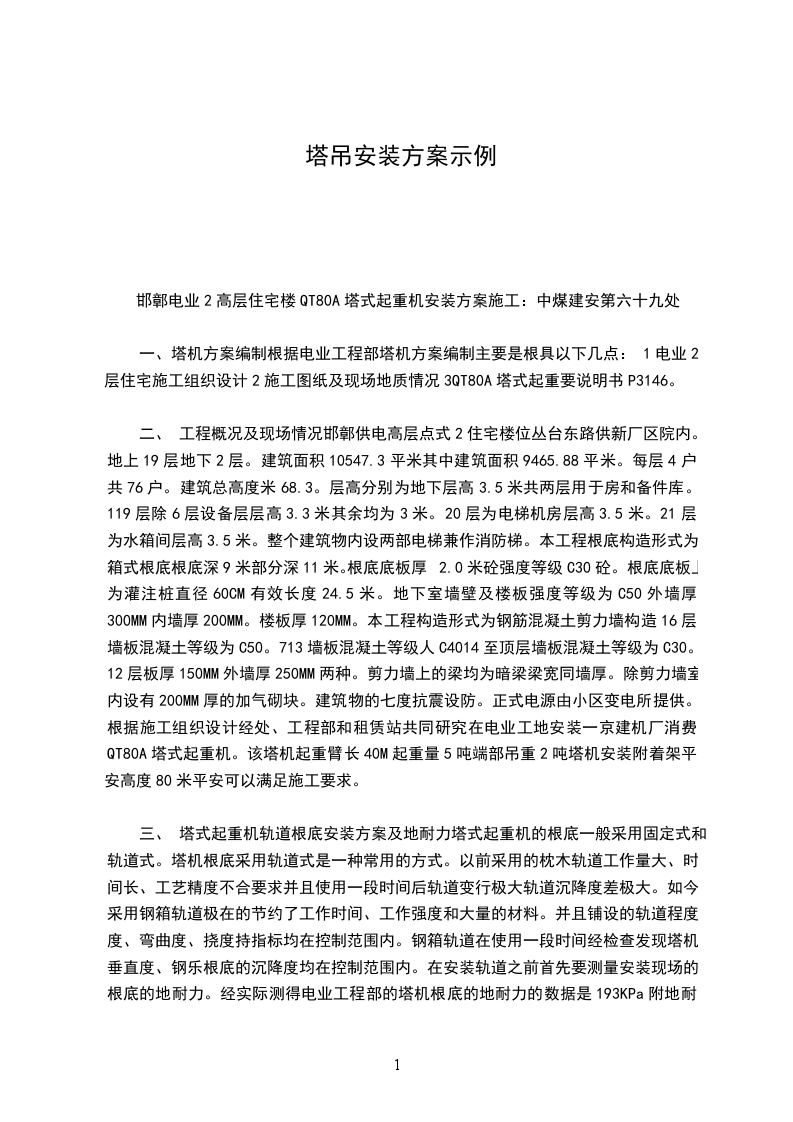

塔吊安装方案示例

邯鄣电业2高层住宅楼QT80A塔式起重机安装方案施工：中煤建安第六十九处

一、 塔机方案编制根据电业工程部塔机方案编制主要是根具以下几点：1电业2层住宅施工组织设计2施工图纸及现场地质情况3QT80A塔式起重要说明书P3146。

二、 工程概况及现场情况邯鄣供电高层点式2住宅楼位丛台东路供新厂区院内。地上19层地下2层。建筑面积10547.3平米其中建筑面积9465.88平米。每层4户共76户。建筑总高度米68.3。层高分别为地下层高3.5米共两层用于房和备件库。119层除6层设备层层高3.3米其余均为3米。20层为电梯机房层高3.5米。21层为水箱间层高3.5米。整个建筑物内设两部电梯兼作消防梯。本工程根底构造形式为箱式根底根底深9米部分深11米。根底底板厚2.0米砼强度等级C30砼。根底底板上为灌注桩直径60CM有效长度24.5米。地下室墙壁及楼板强度等级为C50外墙厚300MM内墙厚200MM。楼板厚120MM。本工程构造形式为钢筋混凝土剪力墙构造16层墙板混凝土等级为C50。713墙板混凝土等级人C4014至顶层墙板混凝土等级为C30。12层板厚150MM外墙厚250MM两种。剪力墙上的梁均为暗梁梁宽同墙厚。除剪力墙室内设有200MM厚的加气砌块。建筑物的七度抗震设防。正式电源由小区变电所提供。根据施工组织设计经处、工程部和租赁站共同研究在电业工地安装一京建机厂消费QT80A塔式起重机。该塔机起重臂长40M起重量5吨端部吊重2吨塔机安装附着架平安高度80米平安可以满足施工要求。

三、 塔式起重机轨道根底安装方案及地耐力塔式起重机的根底一般采用固定式和轨道式。塔机根底采用轨道式是一种常用的方式。以前采用的枕木轨道工作量大、时间长、工艺精度不合要求并且使用一段时间后轨道变行极大轨道沉降度差极大。如今采用钢箱轨道极在的节约了工作时间、工作强度和大量的材料。并且铺设的轨道程度度、弯曲度、挠度持指标均在控制范围内。钢箱轨道在使用一段时间经检查发现塔机垂直度、钢乐根底的沉降度均在控制范围内。在安装轨道之前首先要测量安装现场的根底的地耐力。经实际测得电业工程部的塔机根底的地耐力的数据是193KPa附地耐力勘测。QT80A塔式起重说明书对轨道式的根底的耐力要求是147KPa。现场的地耐力符合说明书要求。钢箱轨道根底敷设要求如下：一附设轨道的地面要求地下无暗沟、暗洞、缆线、电缆线、人防设施。二根底上方元影响塔机安装、拆卸和行走的建筑物、线和电缆线。三根底地面要找平使用压路要碾压平实。四根底敷设长9米宽7米厚0.5米的46的石子四周砌筑石了挡墙。五钢箱轨道根底的四周做排水沟。六根底做两组接地使用50毫米宽的镀锌扁钢埋设地下或与建筑物的接地相连接接地电阻值小于4欧姆。七轨道纵向误差小于11000轨距误差小于5毫米。八轨道接头间隙小于4毫米接头处轨顶高度差小与2毫米。九轨道的两个端部前1米处设置阻挡装置3米处设置塔机行走限位开关撞板。

四、 安装机具准备及作业人员组成一机具准备140吨车一台。2工、器具：吊装钢丝绳扣：直径1

8、2

1、2

5、35毫米长度量1

2、1

5、1

8、20米。卸扣U型环5吨8吨10吨15吨各4个。钢丝绳卡骑马夹直径

8、1

2、1

5、1

8、2

2、25各3个。14磅大锤两把。
