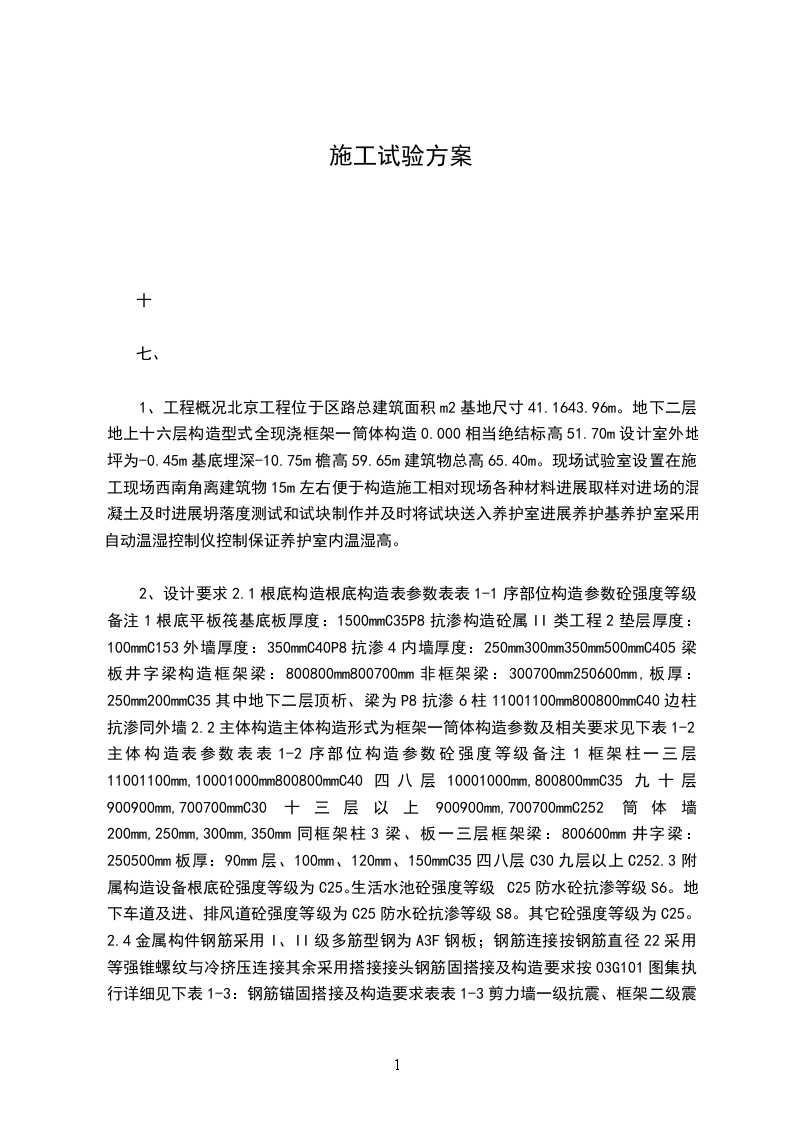

施工试验方案

十

七、

1、工程概况北京工程位于区路总建筑面积m2基地尺寸41.1643.96m。地下二层地上十六层构造型式全现浇框架一筒体构造0.000相当绝结标高51.70m设计室外地坪为-0.45m基底埋深-10.75m檐高59.65m建筑物总高65.40m。现场试验室设置在施工现场西南角离建筑物15m左右便于构造施工相对现场各种材料进展取样对进场的混凝土及时进展坍落度测试和试块制作并及时将试块送入养护室进展养护基养护室采用自动温湿控制仪控制保证养护室内温湿高。

2、设计要求2.1根底构造根底构造表参数表表1-1序部位构造参数砼强度等级备注1根底平板筏基底板厚度：1500mmC35P8抗渗构造砼属II类工程2垫层厚度：100mmC153外墙厚度：350mmC40P8抗渗4内墙厚度：250mm300mm350mm500mmC405梁板井字梁构造框架梁：800800mm800700mm非框架梁：300700mm250600mm,板厚：250mm200mmC35其中地下二层顶析、梁为P8抗渗6柱11001100mm800800mmC40边柱抗渗同外墙2.2主体构造主体构造形式为框架一筒体构造参数及相关要求见下表1-2：主体构造表参数表表1-2序部位构造参数砼强度等级备注1框架柱一三层11001100mm,10001000mm800800mmC40四八层10001000mm,800800mmC35九十层900900mm,700700mmC30十三层以上900900mm,700700mmC252筒体墙200mm,250mm,300mm,350mm同框架柱3梁、板一三层框架梁：800600mm井字梁：250500mm板厚：90mm层、100mm、120mm、150mmC35四八层C30九层以上C252.3附属构造设备根底砼强度等级为C25。生活水池砼强度等级C25防水砼抗渗等级S6。地下车道及进、排风道砼强度等级为C25防水砼抗渗等级S8。其它砼强度等级为C25。2.4金属构件钢筋采用I、II级多筋型钢为A3F钢板；钢筋连接按钢筋直径22采用等强锥螺纹与冷挤压连接其余采用搭接接头钢筋固搭接及构造要求按03G101图集执行详细见下表1-3：钢筋锚固搭接及构造要求表表1-3剪力墙一级抗震、框架二级震闪梁和板的受拉钢筋的最小锚固长度la及最小搭接长度l1钢筋类型砼强度等级C20C25C30C40lal1lal1lal1lal1I级钢筋30d36d25d30d20d24d20d24dII级钢筋d25mm40d48d35d42d30d36d25d30dd25mm45d54d40d48d35d42d30d36d冷轧带肋钢筋45d54d45d54d40d48d40d48d框架梁、柱、剪力墙受拉筋的最小锚固长度la及最小搭接长度l1钢筋类型砼强度等级C20C25C30C40laEl1ElaEl1ElaEl1ElaEl1EI级钢筋35d41d30d35d25d29d25d29dII级钢筋d25mm45d53d40d47d35d41d30d35dd25mm50d59d48d53d40d47d35d41d钢筋保护层厚度执行GB50204-2002规定详细如下：地下室外墙外测30mm,内侧25mm；根底底板底部35mm顶部25mm；内墙丙侧15mm;板顶、板底15mm；梁、柱25mm；2.5防水材料地下到防水等级为一级刚性防水+柔性防水底板、外墙构造混凝土自防水及SBS+型高聚物改性沥青防水卷材；屋面防水采用SBS+型高聚物改性沥青防水卷材；卫生间防水为1.5mm厚聚氨酸涂料周边上卷250mm。2.6砌体材料页岩砖墙体强度等级为Mu10采用混合砂浆强度级M5隔墙砖块采用混合砂浆强度等级M5外隔墙砌块容量小于6.0k/Nm32.7回填土地下室肥精华采用2:8灰土分层夯实回填地下室挑梁、挑板下塞填易压缩的聚苯板填充物高度不小于300mm。

3、预控方案根据该工程的工程量根据图纸要求按照有关、法规、原材试验工试验的规程的要求对现场的试验做出一个预控方案以便有条不紊的做好试验工作真正做到把好原材料及其制品的质量关防止不合格材料用于工程上以保证工程质量。
