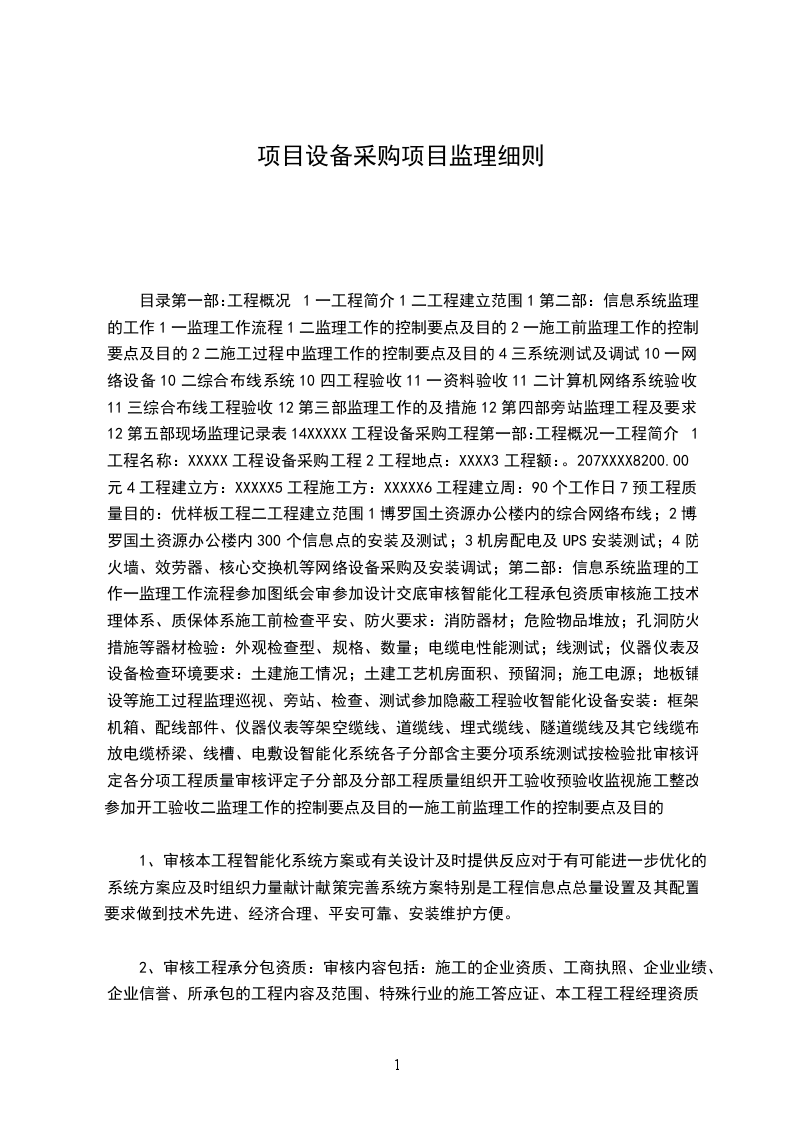

项目设备采购项目监理细则

2025-01-173次下载108KB

开通月度VIP，享￥0.06/篇超值优惠立即开通

项目设备采购项目监理细则

目录第一部：工程概况1一工程简介1二工程建立范围1第二部：信息系统监理的工作1一监理工作流程1二监理工作的控制要点及目的2一施工前监理工作的控制要点及目的2二施工过程中监理工作的控制要点及目的4三系统测试及调试10一网络设备10二综合布线系统10四工程验收11一资料验收11二计算机网络系统验收11三综合布线工程验收12第三部监理工作的及措施12第四部旁站监理工程及要求12第五部现场监理记录表14XXXXX工程设备采购工程第一部：工程概况一工程简介1工程名称：XXXXX工程设备采购工程2工程地点：XXXX3工程额：。207XXXX8200.00元4工程建立方：XXXXX5工程施工方：XXXXX6工程建立周：90个工作日7预工程质量目的：优样板工程二工程建立范围1博罗国土资源办公楼内的综合网络布线；2博罗国土资源办公楼内300个信息点的安装及测试；3机房配电及UPS安装测试；4防火墙、效劳器、核心交换机等网络设备采购及安装调试；第二部：信息系统监理的工作一监理工作流程参加图纸会审参加设计交底审核智能化工程承包资质审核施工技术理体系、质保体系施工前检查平安、防火要求：消防器材；危险物品堆放；孔洞防火措施等器材检验：外观检查型、规格、数量；电缆电性能测试；线测试；仪器仪表及设备检查环境要求：土建施工情况；土建工艺机房面积、预留洞；施工电源；地板铺设等施工过程监理巡视、旁站、检查、测试参加隐蔽工程验收智能化设备安装：框架、机箱、配线部件、仪器仪表等架空缆线、道缆线、埋式缆线、隧道缆线及其它线缆布放电缆桥梁、线槽、电敷设智能化系统各子分部含主要分项系统测试按检验批审核评定各分项工程质量审核评定子分部及分部工程质量组织开工验收预验收监视施工整改参加开工验收二监理工作的控制要点及目的一施工前监理工作的控制要点及目的

1、审核本工程智能化系统方案或有关设计及时提供反应对于有可能进一步优化的系统方案应及时组织力量献计献策完善系统方案特别是工程信息点总量设置及其配置要求做到技术先进、经济合理、平安可靠、安装维护方便。

2、审核工程承分包资质：审核内容包括：施工的企业资质、工商执照、企业业绩、企业信誉、所承包的工程内容及范围、特殊行业的施工答应证、本工程工程经理资质及等级证书、特种专业施工人员上岗证书等。要求如下：A、企业资质、营业执照、工程经理资质及等级证书、专职理人员及特种专业上岗证书、特殊行业的施工答应证符合要求并在法定有效内。B、企业资质等级与本工程内容、范围及等级相符企业业绩中要包含与本工程类似的工程业绩。

3、审核施工组织设计或施工方案其中包括：A、适时性分包应在施工前提出；B、技术保证分包提出的施工技术措施符合本工程设计及智能化专业技术要求；C、人力资料保证分包提出的有关施工技术人员配置符合施工合同规定的质量、工要求；D、施工机械设备保证分包用于本工程施工的机械设备及仪器仪表符合施工合同规定的质量、工要求；E、质量保证分包提出的质量目的明确理措施到位；F、平安保证高科技特殊专业施工的平安措施符合本工程施工要求；G、施工条件及方案进度保证施工前对土建及安装其它专业的要求明确施工方案进度符合本工程总工要求。H、检查三检和三按制度的落实情况三检制度：自检、互检、交接检；三按制度：严格按照图纸、严格按照工艺、严格按照。I、审核物流控制及成品保护措施。

4、审核及认定进场材料、设备A、进场的智能化系统器材、线缆应符合现行符合本工程设计要求；进口材料设备还需提供商检部门证明及中文的有关技术合格证、质保书等资料齐全有效。B、光缆等新材料、新设备进场应具有法定的准用及有关性能测试。还需提供安装、使用、维护保养和试验要求等有关技术。C、材料、设备进场检验应有施工、监理共同进展施工为主监理确认检验结应有记录；有异议时送交有资质既按照法律、法规规定、经相应主部门或其受权机构认可的试验室抽样检测试验室出具的检测确认符合现行及相关技术规定的才能在施工中使用；进口材料、设备除上述要求外还需提供商检证明及中文的规格、型、性能检测、安装使用操作说明书等技术。D、审核进场材料、设备的物流及储运方案其运输和储存应符合材料、设备要求符合施工进度方案。

5、审核工程图纸及技术资料：A、审核本工程系统集成及各子系统的设计图纸和相关设计、技术资料。B、审核本工程系统集成及各子系统的系统配置和系统布。通过以上审核为智能化系统工程安装施工过程的质量、工三控制打好根底。

6、审核承分包现场工程部的质量、技术理体系和保证体系：审核要求：工程质量目的明确；技术及质量理组织机构健全；质量保证体系的三级企业、工程部、施工班组理网络完好；专职理人员及特种作业人员资质及数量符合要求；技术理制度健全；人员岗位职责明确；原始记录表格齐全；所用仪器仪表合格有效；过程质量控制方案合理；质量反应及时到位；施行良性循环。二施工过程中监理工作的控制要点及目的A线缆敷设安装工程

1、在允许焊接的金属构造和混凝土构筑物的金属预埋件上安装支架时应焊接固定。

2、支架不应安装在具有较大振动、热源、腐蚀性及排污沟道的位置；也不宜安装在具有高温、高压、腐蚀性及易燃易爆等介质的工艺设备、道及能挪动的构筑物上。

3、线槽拐直角弯时其最小弯曲半径不应小于槽内最粗电缆外径的10倍。

4、强弱电均采用PUC时弱电配宜防止与强电配平行敷设假设必须平行敷设时相隔间距宜大于0.5m。

5、保护与检测元件或接地设备之间应用金属软连接并设存水弯金属软长度宜小于2m。

6、黑色钢与镀锌桥架之间跨接时应在黑色钢端焊一只铜螺栓用4mm2的铜线与镀锌桥架连接。

7、保护埋设于墙内或混凝土内时其保护层应15mm。

8、敷设在电缆沟道内的保护不应紧靠沟壁。

9、线槽的直线长度超过50m时宜采取热膨胀补偿措施。

10、地面暗敷设线槽一般为3m留0.6m处设一出线口超过6m宜加装分线盒；线槽出线口和分线盒必须与地面平齐。1

1、弱电缆需同一线槽内敷设时应用金属隔开分开敷设。1

2、保护弯成角度应大于等于900。1

3、保护的弯曲半径：明敷设穿无铠装的电缆时不应小于保护外径的6倍穿铠装电缆以及埋设于地下与混凝土内时不应小于保护外径的10倍；保护弯曲处不应有凹陷裂缝及明显的弯扁。1

4、单根保护的直角弯不宜超过两个。1

5、保护的两端口应带线箍或打成喇叭形。1

6、智能建筑电内有PE线时每只接线盒都应与PE线相连。1

7、采用镀锌电配时其跨接应符合设计及现行?建筑电气工程施工质量验收?GB50303的规定。1

8、埋入墙或混凝土内的保护其保护层不应小于15mm。1

9、穿过楼板或平台继续向前明敷的保护段宜高出楼板或平台1m。20、敷设在电缆沟道内的保护不应紧靠内壁。2

1、当配采用镀锌电设计又规定子间需做跨接时应满足以下要求：明敷配应采用设计指定的专业接地线卡跨接；埋地或埋设于混凝土中的电可采用熔焊跨接；假设电不允许采用熔焊跨接可采用穿PE线方式；假设内布有裸软PE铜线电可不跨接但PE线应与它所经过的每一只接线盒相连。2

2、护连接后应保证整个系统的电气连续性。2

3、一般线缆敷设时的环境温度不应低于-70C。2

4、多芯电缆的弯曲半径不应小于其外径的6倍；同轴电缆的弯曲半径不应小于其外径的10倍。2

5、线缆穿敷设截面利用率不应大于等于40；线槽敷设截面利用率不应大于等于60。2

6、信电缆线与电力电缆线穿插敷设时宜成直角；平行敷设时其间距应符合设计规定。2

7、信线路、供电线路、控制线路及有特殊要求的仪表信线路应分别采用各自的保护。2

8、每一个接线端上最多允许接两根芯线。2

9、敷设光缆前应检查光纤；光纤应无断点其衰减值应符合设计要求；光缆长度应符合施工图要求的敷设长度；架空光缆的接头应设置在杆旁1m范围内。30、敷设光缆时其弯曲半径不应小于光缆外径的20倍。光缆的牵引端头应作好技术处理；可采用牵引力自动控制性能的牵引机进展牵引。牵引力应加于加强芯上其牵引力不应超过150kg；牵引速度宜为10m/min；一次牵引的直线长度不宜超过1km；光缆接头的预留长度不应小于8m。3

1、光缆敷设完毕应检查光纤有无损伤并对光缆敷设损耗进展抽测。确认没有损伤时再进展接续。3

2、道敷设光缆时无接头的光缆在直道上敷设应有人工逐个人孔同步牵引。预先作好接头的光缆其接头部不得在道内穿行；光缆端头应用塑料胶带包扎好并盘成圈放置在托架高处。3

3、光缆与电缆同敷设时应在暗内预置塑料子将光缆敷设在子内使光缆与电缆分开布放子的内径应为光缆外径的1.5倍。3

4、光缆的接续应由受过专门训练的人员操作接续时应采用光功率计或其他仪器进展监视使接续损耗到达最小；接续后应做好接续保护并安装好光缆接头护套。3

5、光缆敷设后宜测量通道的总损耗并用光时域反射计观察光纤通道全程波导衰减特性曲线。3

6、在光缆的接续点和终端应作永久性标志。B综合布线工程

1、电缆的电气性能抽验应从本批量电缆中的任意三盘中各截出100m加上工程中所选用的接插件进展抽样测试并做好测试记录。

2、综合布线系统工程采用光缆时假设工程需要可测试光纤衰减和光纤长度要求如下：采用光纤测试仪进展调试假设测试结果超出或与出厂测试数值相差太大应采用光功率计测试复测以确定衰减超标原因。假设在同一盘光缆中长度差异较大那么应从另一端进展调试或做通光试验以断定断纤情况。

3、光纤接插软线光跳线两端的活动连接器活接头端面应装配适宜的保护盖帽。

4、机架、机柜安装的垂直度偏向应不大于3mm。

5、模块式通用插座安装在活动地板或地面上应固定在接线盒内插座面板采用直立或程度等形式接线盒盖面应与地面齐平。

6、模块式通用插座底座盒宜采用预置扩张螺钉固定等方式。
