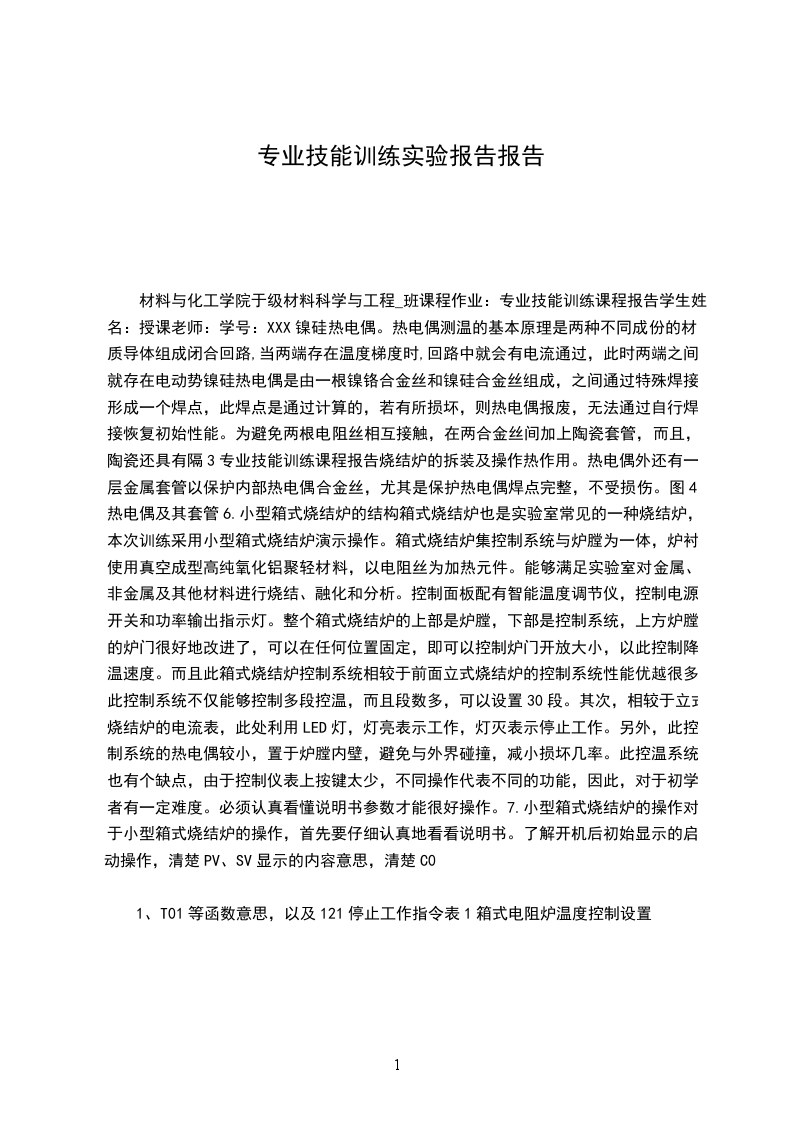

专业技能训练实验报告报告

材料与化工学院于级材料科学与工程_班课程作业：专业技能训练课程报告学生姓名：授课老师：学号：XXX镍硅热电偶。热电偶测温的基本原理是两种不同成份的材质导体组成闭合回路,当两端存在温度梯度时,回路中就会有电流通过，此时两端之间就存在电动势镍硅热电偶是由一根镍铬合金丝和镍硅合金丝组成，之间通过特殊焊接，形成一个焊点，此焊点是通过计算的，若有所损坏，则热电偶报废，无法通过自行焊接恢复初始性能。为避免两根电阻丝相互接触，在两合金丝间加上陶瓷套管，而且，陶瓷还具有隔3专业技能训练课程报告烧结炉的拆装及操作热作用。热电偶外还有一层金属套管以保护内部热电偶合金丝，尤其是保护热电偶焊点完整，不受损伤。图4热电偶及其套管6.小型箱式烧结炉的结构箱式烧结炉也是实验室常见的一种烧结炉，本次训练采用小型箱式烧结炉演示操作。箱式烧结炉集控制系统与炉膛为一体，炉衬使用真空成型高纯氧化铝聚轻材料，以电阻丝为加热元件。能够满足实验室对金属、非金属及其他材料进行烧结、融化和分析。控制面板配有智能温度调节仪，控制电源开关和功率输出指示灯。整个箱式烧结炉的上部是炉膛，下部是控制系统，上方炉膛的炉门很好地改进了，可以在任何位置固定，即可以控制炉门开放大小，以此控制降温速度。而且此箱式烧结炉控制系统相较于前面立式烧结炉的控制系统性能优越很多。此控制系统不仅能够控制多段控温，而且段数多，可以设置30段。其次，相较于立式烧结炉的电流表，此处利用LED灯，灯亮表示工作，灯灭表示停止工作。另外，此控制系统的热电偶较小，置于炉膛内壁，避免与外界碰撞，减小损坏几率。此控温系统也有个缺点，由于控制仪表上按键太少，不同操作代表不同的功能，因此，对于初学者有一定难度。必须认真看懂说明书参数才能很好操作。7.小型箱式烧结炉的操作对于小型箱式烧结炉的操作，首先要仔细认真地看看说明书。了解开机后初始显示的启动操作，清楚PV、SV显示的内容意思，清楚C0

1、T01等函数意思，以及121停止工作指令表1箱式电阻炉温度控制设置

5、技能训练注意事项1.拆卸用电设备前要保证安全，做到“三电”2.拆装烧结炉要注意防护措施，注意带好手套，防护眼镜。由于烧结炉中含有大量石棉纤维，而石棉纤维对人体是有害的，为避免石棉纤维的吸入，拆卸时一定要带好口罩。

6、技能训练体会通过这次专业技能训练，我们学到了很多关于烧结炉的知识。也对我们专业相关的实验设备有了初步了解，有了更多的专业技能。为了对训练有个初步的了解，我在训练前做了相关资料的搜索和阅读，熟悉了多种烧结炉，虽然开始时候重点都放在工业的烧结炉上，最终还是知道重点在实验室的小型烧结炉上，也对实验室的立式烧结炉、箱式烧结炉和管式烧结炉有了一定的了解。也对烧结炉中的的电热体，控温热电偶的种类和原理有了一定的了解。尤其在对立式烧结炉的拆装过程中，学到了很多东西。第一，对于我这种既喜欢拆东西，拆完又发现无法将其按照原样拼装回去的人来说，算是学到了很受益的一课。老师告诉我们，对于拆卸用电设备，不是只用拔掉插头就可以，还有很多东西要注意，包括静电和电容器放电，在拆卸设备前先用手接触下金属板释放静电，还应把电容器中的电放完，才能开始拆卸。第二，以前在实验室只是见过烧结炉，但并不是很清楚烧结炉的内部结构，此次专业技能训练给了我认识烧结炉的机会。我知道了立式烧结炉的基本结构，知道了其中的电热体，耐火材料，热电偶等以前都不知道的东西。尤其是控制系统拆装时，我对烧结炉控温系统有了很深的理解。一个控制器，一个热电偶，一个继电器等几个简单的原件就可以做到很好的温度控制系统。5专业技能训练课程报告烧结炉的拆装及操作第三，除了拆装立式烧结炉，对箱式烧结炉的操作也有颇多体会，虽然在没看说明书之前对其操作是一窍不通，但了解其基本显示的意思后，操作起来也是挺简单方便的。对于我们材料专业来说，不管以后方向是玻璃陶瓷，还是金属材料，抑或是其他什么新型材料，都有可能会利用到烧结炉，而此次关于烧结炉的专业技能训练是我们首次正式接触这样的设备，也算是对烧结炉有个比较深一点的了解，这会是我们一次难得的宝贵经验。最后，感谢老师的悉心指导！6专业技能训练课程报告烧结炉的拆装及操作附图1热电偶结构示意图7专业技能训练课程报告烧结炉的拆装及操作附图2立式烧结炉3D立体图8专业技能训练课程报告烧结炉的拆装及操作附图3立式烧结炉内部结构图9专业技能训练课程报告烧结炉的拆装及操作附图4立式烧结炉控制系统电路图1开关23456电流表交流接触器螺旋熔断器控制器继电耦合器10专业技能训练课程报告烧结炉的拆装及操作附图5立式烧结炉控制系统电路图11
