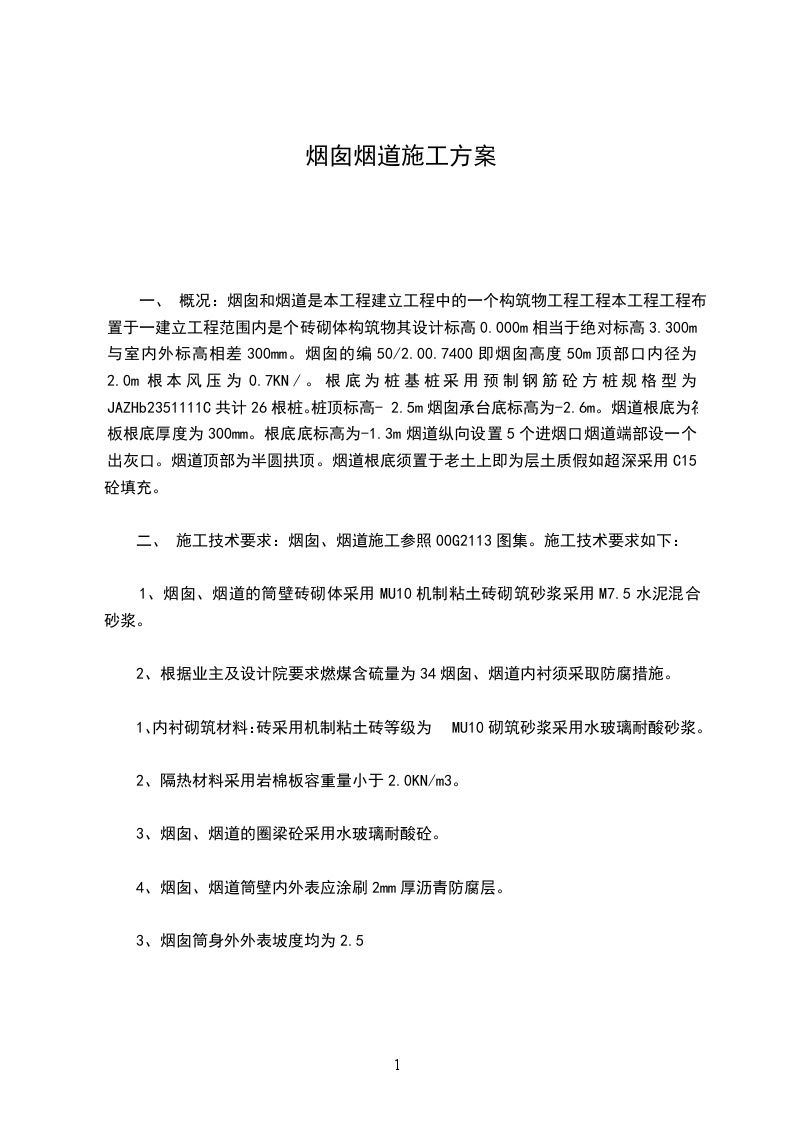

烟囱烟道施工方案

一、 概况：烟囱和烟道是本工程建立工程中的一个构筑物工程工程本工程工程布置于一建立工程范围内是个砖砌体构筑物其设计标高0.000m相当于绝对标高3.300m与室内外标高相差300mm。烟囱的编50/2.00.7400即烟囱高度50m顶部口内径为2.0m根本风压为0.7KN/。根底为桩基桩采用预制钢筋砼方桩规格型为JAZHb2351111C共计26根桩。桩顶标高-2.5m烟囱承台底标高为-2.6m。烟道根底为筏板根底厚度为300mm。根底底标高为-1.3m烟道纵向设置5个进烟口烟道端部设一个出灰口。烟道顶部为半圆拱顶。烟道根底须置于老土上即为层土质假如超深采用C15砼填充。

二、 施工技术要求：烟囱、烟道施工参照00G2113图集。施工技术要求如下：

1、烟囱、烟道的筒壁砖砌体采用MU10机制粘土砖砌筑砂浆采用M7.5水泥混合砂浆。

2、根据业主及设计院要求燃煤含硫量为34烟囱、烟道内衬须采取防腐措施。

1、内衬砌筑材料：砖采用机制粘土砖等级为MU10砌筑砂浆采用水玻璃耐酸砂浆。

2、隔热材料采用岩棉板容重量小于2.0KN/m3。

3、烟囱、烟道的圈梁砼采用水玻璃耐酸砼。

4、烟囱、烟道筒壁内外表应涂刷2mm厚沥青防腐层。

3、烟囱筒身外外表坡度均为2.5

4、烟囱、烟体壁厚：0.000m10.000m标高之间壁厚为620mm10.00020.000m标高壁厚为490mm20.00030.000m标高之间壁厚为370mm30m顶部标高之间壁厚为240mm。

5、烟囱内衬隔热层厚度：0.000m10.000m标高之间内衬厚为240mm隔热层为100厚。10m标高以上内衬厚度均为120mm隔热层厚度均为50mm。

6、每隔10m筒体砌筑节点参照00G2113图集31页

2、

4、6节点大样32页11节点大样烟道连接口见33页13节点大样。

7、烟囱筒体上钢爬梯须按00G2113图集P35大样加工且按2-

2、3-3剖面图安装。钢构件外露部位基层红丹防锈漆二遍面层环氧树脂漆一底二涂。

8、烟囱砌筑竖向配筋参照00G2113图集27页抗震设计竖向钢筋配筋图7度类横向环形温度钢筋配筋参照00G2113图集15页环形温度钢筋配置图。

三、 施工工序和施工

1、施工工序

1、烟囱施工工艺流程桩基施工测量放线挖土方垫层浇砼测量放线桩头检测桩头处理和接锚筋绑扎钢筋承台支模浇承台砼环基放线环基支模环基浇砼环基拆模清理检查验收回填土夯实安装接地网板浇地坪砼砌烟囱筒体筒体内外表涂沥青防水涂料砌内衬添隔热料内外搭脚手架内外搭井架烟囱筒体内衬、隔热料搭接互相交织上升施工烟囱压顶梁施工安装防雷接地带撤除架子清理检验。

2、烟道施工工艺流程测量放线挖土方垫层砼放线绑扎钢筋支模和检验浇砼放线砌烟道墙基烟道内底部填充砼根底验收回填土烟道壁砖砌壁内外表涂防水涂料砌内衬搭架支模砌拱内衬施工添隔热料砌拱烟道施工勾缝交接处环梁施工拆模拆架清理底部贴内衬接缝处理施工验收。

2、施工

1、砌筑砂浆、砼：均采用水玻璃耐酸砂浆和水玻璃耐酸砼因用材料特殊砂浆和砼采用现场拌制。现场专设一部0.250m30.400m3砼搅拌机砂浆和砼兼用。砂浆、砼拌制应做到随拌随用贮存时间控制在1小时内用完。拌制砂浆和砼须按等级配合比计量配制。

2、砖砌体砌筑采用“一顺一丁或者“梅花式砌筑方式。

3、砖砌内衬须采用批灰砌筑。

4、烟囱砌筑内外均采用搭设钢扣件组合梅花形式脚手架进展施工。

5、垂直运输：外侧采用井架升降机内筒采用吊篮运输。

6、外侧设二座爬梯作为操作人员上下通道。

四、 施工技术措施：

一、 砖砌烟囱、烟道施工技术措施

1、烟囱筒体及内衬须按清水砖砌体要求砌筑砌体外侧加浆勾缝。筒体内侧清浆平缝。内衬砌筑采用每块刮灰砌筑内衬内侧清浆平缝外侧烟道孔洞壁加浆勾缝。清缝：砌一皮清一次原浆勾缝。

2、烟囱、烟道及内衬砌筑砖缝需饱满不允许有“瞎缝和“透缝。

3、砖体砌筑灰缝厚度：程度灰缝厚度为1012mm垂直灰缝厚度为12mm。内衬砌筑灰缝厚度为810mm。

4、筒体外侧、内侧均采用砖砌筑或者在圆弧分段使用异形砖弥补砌筑筒体时灰缝过大和甚至出现瞎缝的通病。

5、筒体高度用钢卷尺50m设置于内脚手架上应每米检测控制烟囱高度及砌筑筒体程度度。皮数杆分段分节设置在八角立杆位置设立。

6、砌筑烟囱筒体外侧坡度按2.5收分。内衬烟囱洞口收分坡度按1.53收分。

7、烟囱筒体与内衬同时砌筑每日收工时砌体顶面为防雨水雾水等应采用塑料布覆盖并用砖块压牢。

8、砂浆拌制按计量投料拌和均匀随拌随用采用积灰桶存料每次收工时清理积灰干净用水冲刷。

9、砌筑时每5m高度应做一组砂浆试块确保烟囱砌筑质量。砂浆质量要求如下：砂不得含有有害杂物砂的含泥量不得超过5；混合砂浆内掺加石灰膏不得采用脱水硬化的石灰膏；水泥进场使用前应分批对其强度安定性进展复验假如对水泥质量有疑心或水泥出厂超过三个月时应复查检验；拌制砂浆用水水质应符合现行JGJ63的规定；凡在砂浆中掺入有外加剂应经检验和试配符合要求后方可使用。

二、 脚手架搭设技术措施

1、脚手架底部土层须夯实并且回填300mm道碴压实外表浇筑C20砼厚200mm随浇随振随抹光。

2、烟囱砌筑外脚手架搭设采用八角形布置四周环行连体搭设横向立杆宽度为1m纵向外立杆间距为1.6m横向杆距烟囱外壁面为100mm。筒体外壁面按2.5收分小横杆上再设置一根落地斜杆作为操作平台。步距高度为1.8m。假如外脚手架搭设到烟囱顶部标高50m外脚手架高度30m以下立杆采用杆。外脚手架高度在30m以上局部采用单立杆。

3、烟囱内脚手架中间采用井字式脚手架井字立杆为杆底部在井字架外侧按内衬坡度1.53收分分节分段呈“八字形搭设内脚手架“八字形外边大于1.6m处增设一根立杆立杆步距1.8m。

4、内外脚手架搭设砖体末位互相相结砖筒体和内衬超过连结横杆时撤除连杆采用短横杆两端对顶砌体。

5、外脚手架外侧设剪斜撑斜杆倾角为450600。横向剪斜撑设于八角处内外脚手架底部均设扫地杆。

6、每层操作平台通道满铺竹脚手板增设搁栅间距不超过350mm。

7、30米以上脚手架搭设要求：横杆伸出立杆外侧长度不小于100mm内侧距筒体外外表200mm上下步横杆应穿插设置于立杆的不同侧面使立柱减小偏心荷载。立柱与程度杆联结采用“十字扣件。
