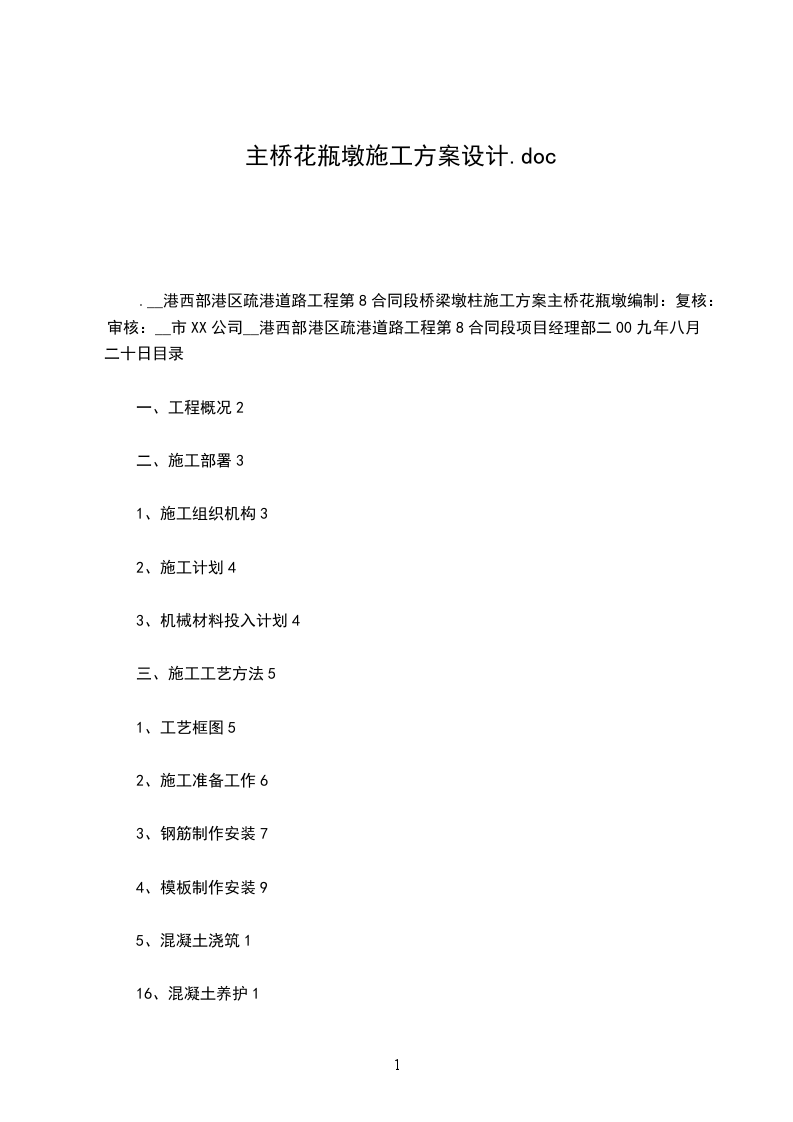

主桥花瓶墩施工方案设计.doc

.__港西部港区疏港道路工程第8合同段桥梁墩柱施工方案主桥花瓶墩编制：复核：审核：__市XX公司__港西部港区疏港道路工程第8合同段项目经理部二00九年八月二十日目录

一、工程概况2

二、施工部署3

1、施工组织机构3

2、施工计划4

3、机械材料投入计划4

三、施工工艺方法5

1、工艺框图5

2、施工准备工作6

3、钢筋制作安装7

4、模板制作安装9

5、混凝土浇筑1

16、混凝土养护1

27、模板拆卸12

四、质量、安全、环境保护技术措施13

1、确保施工质量的技术措施13

2、保证质量的管理措施13

3、安全文明技术措施15

4、环境保护措施15

五、附件：主桥花瓶墩模板设计图及验算书15

一、工程概况本工程桥梁包括兴海大道疏港高架桥桩号K0+100K1+5

6.3989,桥长14

6.3989m及港前路立交的U、V匝道和兴海北XX立交的J、K匝道,桥梁墩柱形式有花瓶墩、桩柱式墩、门架式墩等。本方案阐述主桥花瓶墩,其它墩柱包括涉及匝道的交接墩另述。主桥花瓶墩分标准中墩及标准交接墩两种形式,均采用C45混凝土,中墩共34个,单曲面,底部尺寸为130_330cm,顶部尺寸为130_730cm；交接墩共16个,双曲面,底部尺寸为160_330cm,顶部尺寸有两种,分别为280_730cm及300_730cm。墩柱竖向曲面均在上部5m的墩帽,下部直线段高度不一,两种墩柱的墩高情况详见下表。主桥标准中墩统计表墩位墩高H墩帽高度直线段高度_8Y872XXXX02200_9Y976XXXX02600_11Y118XXXX03300_12Y128XXXX03700Y149XXXX04600_149XXXX04400Y151XXXX005000_2190XXXX4000_228800XXXX3800_248XXXX003500_25Y308100XXXX3100Y3177XXXX2700Y337100XXXX2100Y346XXXX001700Y366XXXX001200_38Y385XXXX00600_39Y395XXXX00300_40_42_43_45_46Y40Y42Y43Y45Y465XXXX0000主桥标准交接墩统计表墩位墩高H墩帽高度直线段高度_108XXXX03000Y108XXXX03000_139XXXX04200Y139XXXX04200Y161XXXX005500_209XXXX004200_238XXXX003700_267XXXX002700Y327XXXX002400Y356XXXX001500_376XXXX001000Y376XXXX001000_415XXXX0000Y415XXXX0000_445XXXX0000Y445XXXX0000

二、施工部署项目经理

1、施工组织机构项目总工程师安全工程师项目副经理技术部试验室财务室机电部综合办公室质安部物资部合约部工程部墩柱施工由工程部桥梁组负责,各部门管理人员详见项目部组织机构。墩柱施工分两个班组进行,各班组主要配备工人包括：钢筋工20人、木工15人、混凝土工10人、电工杂工等配合人员10人。人员投入将根据施工要求灵活调配,确保每个工点及时进行。

2、施工计划完成承台施工后即开始相应墩柱施工。根据目前桩基及承台施工情况,预计墩柱施工时间为20__8月底至20__6月初步计划详见附件：墩柱施工进度计划横道图。完成一个墩柱的施工周期约20天。

3、机械材料投入计划主要机械设备表序号机械名称型号规格数量台进场时间1插入式振捣棒_N502KW8已进场2起重机_LJ526JQ_20H20T1200

9.83全站仪TOPC6021已进场4水准仪DS_-24已进场5滚压直螺纹成型机30KW2已进场6电焊机D_3-40500A8已进场7钢筋调直机GJ6-4/

8.55KW4已进场8钢筋弯曲机GW40

2.2KW4已进场9钢筋切断机GQ40-

3.28KW4已进场10发电机组130W130KW1已进场11人货车五十铃0.75T1已进场主要材料计划表序号材料名称单位数量进场时间备注1混凝土m33110XXXX2024-6商品砼2钢筋t7

8.362024-82024-53钢模套22024-8200

9.10定型钢模4钢管支架t152XXXX8200

9.105脚手板m342024-8200

9.10=46安全网m250XXXX2024-8200

9.10密目式7钢丝绳mXXX-8200

9.10637+111

三、施工工艺方法

1、工艺框图养护混凝土浇筑复测及质检下节墩身模板安装承台顶施工缝凿毛清理下节墩身钢筋制作安装测量放样养护混凝土浇筑复测及质检上节墩身模板安装施工缝凿毛清理上节墩身钢筋制作安装模板拆卸

2、施工准备工作

1、工作面完成承台施工后,清理、填筑附近施工场地和道路,进行墩身测量、放样,凿毛清洗施工缝部位的承台,整理墩柱预埋钢筋。此后,在墩柱周边搭设钢管支架,以作为墩柱的施工操作平台及上下通道。钢筋安装时,钢管支架还可作为钢筋定位架。钢管支架采用48_

3.5mm钢管搭设,由立杆、水平杆、斜撑等组成,搭设示意图如下。支架外围满挂密目式安全网,支架范围内离地2m处悬挂安全网。两种花瓶墩的钢管支架示意图如下。

2、施工设备根据施工计划并结合现场实际情况,适时准备上述机械设备。

3、钢筋、模板及混凝土材料钢筋按设计要求预先进场和检测,并提前制作,钢筋骨架在场地上放样后制作。定型钢模由专业生产厂家生产、试拼、编号后,运至现场备用。采用商品混凝土,根据混凝土设计要求和施工工艺要求准备混凝土配合比,选用水化热小的水泥、合适的水灰比、含砂率、水泥用量、塌落度等,经监理批复后使用。

4、技术准备组织相关施工人员学习施工图纸、规范和施工方案,进行安全和技术交底；组织测量人员复测导线点和水准点；作好各种进场材料的试验检测工作。

3、钢筋制作安装为便于施工质量控制,主桥花瓶墩墩柱分上下两节两次施工。其中,中墩第一次施工至离墩顶250cm处的下节,第二次施工剩余250cm上节；交接墩第一次施工至离墩顶300cm处的下节,第二次施工剩余300cm上节。除墩帽钢筋骨架必须焊接外,墩柱主筋的连接一般采用直螺栓套筒连接,钢筋制作时应尽量减少接头,除与承台预埋钢筋必须采用接头连接外本项目均采用直螺栓套筒连接,第

一、二节之间的主筋尽量通长制作,因钢筋长度限制需设置接头时,应根据连接方式预留长度,并考虑接头的错开。墩柱各种钢筋的下料、制作必须严格按设计图纸的尺寸进行。主筋的下料应准确考虑承台施工时墩柱预埋筋的实际长度。墩帽钢筋骨架制作时,为发现并纠正可能存在的各种偏差,应在平整的硬地上放出墩柱及钢筋骨架实样,根据保护层等要求,必要时通过监理协商对一些钢筋细部尺寸进行调整,然后依实样进行钢筋下料、焊接。使用直螺纹套筒连接的钢筋端部须平齐,并按套筒使用要求加工螺纹,加工后端头全部用橡胶套保护。直螺纹套筒连接必须制作试件送检测中心工艺检验合格后方可投入施工。第一次施工的下节钢筋包括所有下节钢筋及延伸到上节的主筋。主要控制：螺栓套筒连接质量,连接前再次检查套筒及螺栓质量,安装时确保两端钢筋栓接到位；钢筋形状、间距应满足要求,确保保护层符合要求,采用专业厂家生产的塑料垫块固定在钢筋上控制保护层厚度。为便于操作,可在支架上铺设脚踏板作为操作平台,但操作平台必须牢靠,一些较长钢筋还可借助钢管支架作临时定位。下节墩柱混凝土浇筑并完成施工缝凿毛清理后,安装上节钢筋及墩帽各预埋件。用吊车安装钢筋骨架时,应严格遵守起重操作规程,吊点注意防止骨架变形,必要时借助型钢起吊,为便于骨架定位,可用麻绳绑扎在骨架端部控制偏摆。墩顶支座、防震块等预埋钢板、钢筋、支座锚栓孔的予埋和予留均需测量定位,确保准确牢靠。无论是下节还是上节钢筋,模板安装后均应重新检查保护层,纠正可能存在的偏差。加工钢筋的允许偏差项目允许偏差mm受力钢筋顺长度方向加工后的全长10弯起钢筋各部尺寸20箍筋、螺旋筋各部分尺寸5焊接骨架的允许偏差项目允许偏差骨架的宽及高5骨架的长10箍筋间距0,-20钢筋安装位置允许偏差检查项目允许偏差受力钢筋间距两排以上排距5同排梁、板、拱肋10基础、锚碇、墩台、柱20灌注桩20箍筋、横向水平钢筋、螺旋筋间距0,-20钢筋骨架尺寸长10宽、高或直径5弯起钢筋位置20保护层厚度柱、梁、拱肋5基础、锚碇、墩台10板3

4、模板制作安装

1、模板制作墩柱模板采用定型钢模,由经考核合格的专业厂家制作。每套钢模由若干块组拼,其中多数尺寸较大,为适应各种不同的墩高情况,还需加工部分高度较小的钢模,各段钢模高度分别为

3.0m、

2.5m、

2.0m、

1.5m、

1.0m、0.5m、0.2m、0.1m等,分段原则是,两次混凝土浇筑的钢模组拼高度与混凝土浇筑高度平齐。钢模设计主要考虑因素包括：混凝土浇筑速度小于5m/h,每次最大浇筑高度小于9m,初凝时间约68h,混凝土塌落度小于16cm。钢模板块之间采用螺栓连接,为防止错台,采用销釘定位。钢模设计图及其验算书详见附件。钢模应按设计要求严格制作,对焊缝质量、板面平整度、缝隙、错台等严格把关,制作后,在工厂进行预拼、纠偏、防腐涂装和编号。进场运输及吊装、堆放过程中应注意防止钢模变形,必要时进场后再对钢模进行试拼,防止可能发生的变形。
