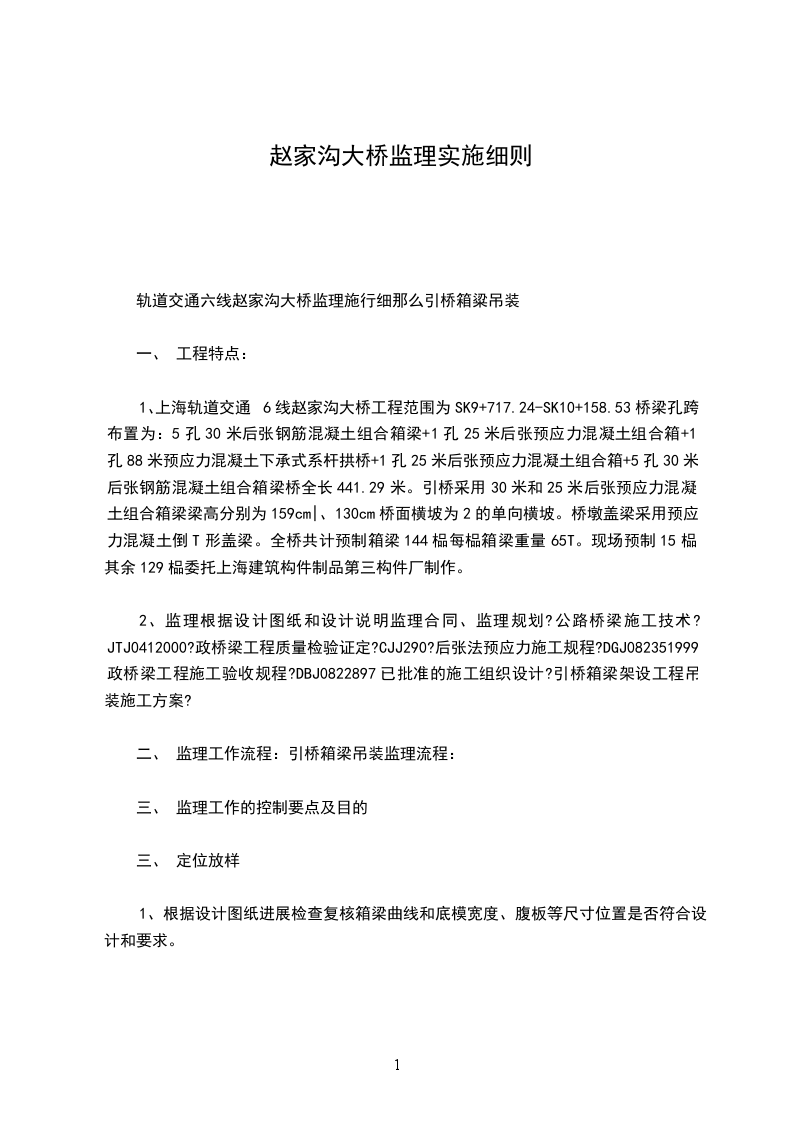

赵家沟大桥监理实施细则

轨道交通六线赵家沟大桥监理施行细那么引桥箱粱吊装

一、 工程特点：

1、上海轨道交通6线赵家沟大桥工程范围为SK9+717.24-SK10+158.53桥梁孔跨布置为：5孔30米后张钢筋混凝土组合箱梁+1孔25米后张预应力混凝土组合箱+1孔88米预应力混凝土下承式系杆拱桥+1孔25米后张预应力混凝土组合箱+5孔30米后张钢筋混凝土组合箱梁桥全长441.29米。引桥采用30米和25米后张预应力混凝土组合箱梁梁高分别为159cm|、130cm桥面横坡为2的单向横坡。桥墩盖梁采用预应力混凝土倒T形盖梁。全桥共计预制箱梁144榀每榀箱梁重量65T。现场预制15榀其余129榀委托上海建筑构件制品第三构件厂制作。

2、监理根据设计图纸和设计说明监理合同、监理规划?公路桥梁施工技术?JTJ0412000?政桥梁工程质量检验证定?CJJ290?后张法预应力施工规程?DGJ082351999?政桥梁工程施工验收规程?DBJ0822897已批准的施工组织设计?引桥箱梁架设工程吊装施工方案?

二、 监理工作流程：引桥箱梁吊装监理流程：

三、 监理工作的控制要点及目的

三、 定位放样

1、根据设计图纸进展检查复核箱梁曲线和底模宽度、腹板等尺寸位置是否符合设计和要求。

2、对箱梁的底模标高进展复核是否符合设计图纸和要求包括支置、标高、平面高差等。

3、模板放样检查合格前方可进展下道工序施工。1

4、水泥混凝土构筑物构件允许偏向序项目允许偏向检验频率检验梁板范围点数1断面尺寸宽+5-8每个构筑物或构件抽查10且不少于5件5用尺量沿全长端部L/4处和中间各计1点高+585壁厚552长度0104用尺量两侧上下各计1点3顶面高程54用水准仪测量4侧向弯曲L/1000且不大于102沿构件全长拉线最取矢高左、右各计1点5位置纵横轴线81用经纬仪和尺量横隔梁轴线16间距11用尺量7麻面每侧不得超过该侧面面积的11用尺量麻面总面积8平整度5有铺装层及饰面者为82用2m直尺和小线量取值1

5、构筑物构件的预埋件、预留孔洞和预应力筋孔道的允许偏向应符合下表的规定序工程允许偏向mm检验频率检验预埋件预应力筋孔道范围点数锚锭板、支座板、连接板等位置高程平面高差位置位置孔径1梁板1055两端1030每个预埋件、预留孔洞、预应力筋孔道第一类型抽查10且不少于5件1用尺或水准仪测量十混凝土构件安装监理

1、构件场内移运或安装的混凝土强度和预应力混凝土构件的孔道水泥浆强度应到达设计规定强度如设计未作规定时混凝土应到达设计规定强度的80；水泥浆不应低于构件混凝土设计规定强度的55且不低于20MPa。

2、构件安装前应去除支座钢板的铁锈或砂浆等杂物检查支承构造的尺寸、标高、平面位置和盖梁支座与构件支座尺寸。

3、橡胶支座在安装前应检查外观如不符合设计要求时不得使用。

4、安装前应将盖梁支座支垫处和梁底面清理干净顶面标高符合设计要求。

5、安装前应检查支座中心位置。

6、安装构件与支座的接触面必须枯燥并保持清洁和粗糙安放时必须仔细使构件就位准确且与支座贴；就位不准时必须吊起重放不得用撬棍挪动构件。

7、每个构件就位后应及时设置垛或支撑将梁固定并用钢板与先安装好的构件预埋横向连结钢板焊接防止倾倒。

8、构件安装完毕后并整体化后在尚未浇筑桥面混凝土铺装前应限制施工荷载。

9、水泥混凝土构件安装时构件混凝土的强度不应低于设计对安装所根据的规定。安装后构件不得有硬伤、掉角和裂纹等缺陷。外露铁件必须作防锈处理。

10、梁、板安装必须平稳支点处必须接触严、稳固。相邻梁或板之间的缝隙必须用混凝土嵌填实。1

1、伸缩缝必须全部贯穿不得堵塞或变形。1

2、支座接触必须严不得有空隙。位置必须符合设计要求。梁板安装允许偏向序项目允许偏向mm检验频率检验范围点数1平面位置顺桥纵轴线方向10每个构件每孔抽查251用经纬仪测量垂直桥纵轴线方向512相邻两构件支点处高差102用尺量相邻构件接缝宽度1023横隔梁相对位置焊接101湿接2024伸缩缝宽度10515支座板每块位置52用尺量纵、横向各计1点每块边缘高差12用水准仪测量纵、横向各计1点6焊缝长度设计1用尺量7梁间焊接板高差1018梁间焊接板离缝202

四、 工作和措施二定位放样1工程测量监理工作应按工程的测量监理程序执行。承包人的测量部门按理及质检体系确定相应测量内容的责任工程师级别、自检以及与监理工程师协调方式。2对箱梁模板工程应对承包人测量、放样自检组织复核测量；3监理工程师应扼要复核设计图纸上全桥控制桩的关系以及全桥平面和高程尺寸关系。要核对工程构造的各细部尺寸。桥梁工程测量放样工作的检查和复核应由测量工程师与桥梁工程师研究和协调进展但测量工程师为主要负责人。测量工程师安排监理组测量人员检查承包人测量放样工作；测量工程师和桥梁工程师审核承包人测量后监理复核测量内容。

六、 施工平安监理1.11审核承包提供的分包平安资质；2建立平安理网络系统；3检查平安消费规章制度；4检查平安消费操作规程；5审核施工组织设计平安角度；6协助总承包与分包签订平安消费协议书；7审查特种作业人员。1.2设备1大型吊装应编制大型吊装施工组织设计专题方案。
