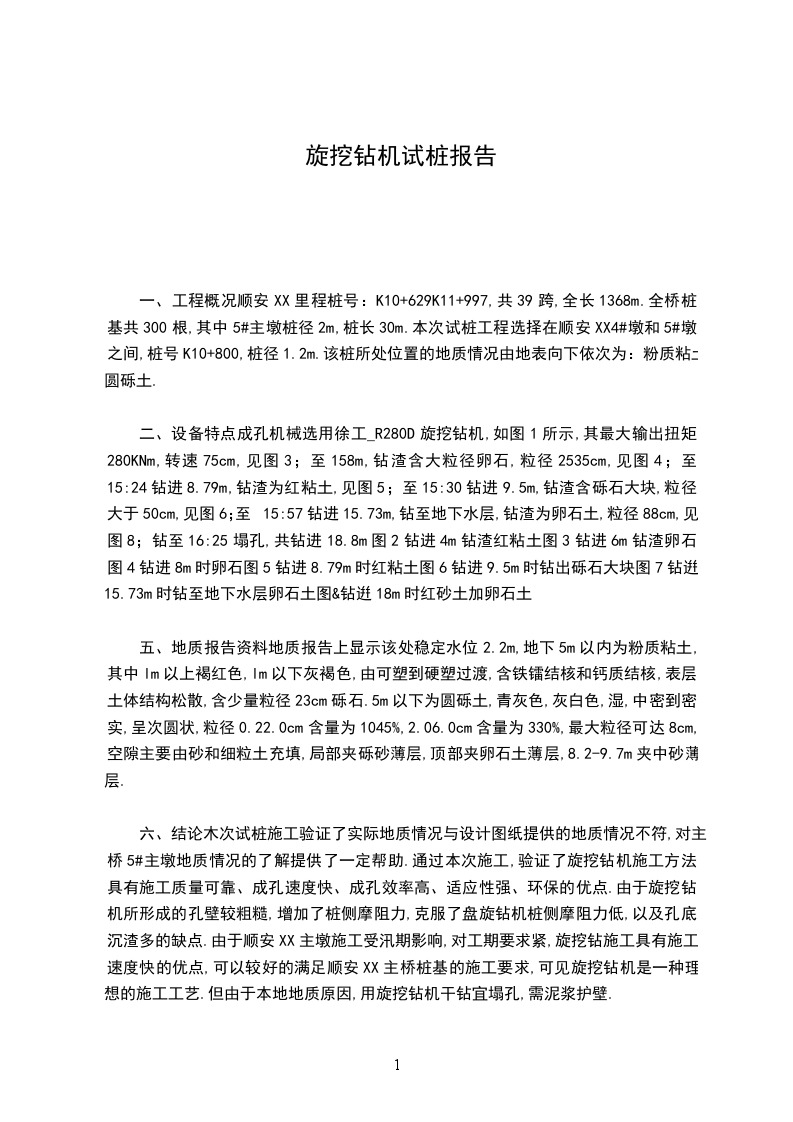

旋挖钻机试桩报告

一、工程概况顺安XX里程桩号：K10+629K11+997,共39跨,全长1368m.全桥桩基共300根,其中5#主墩桩径2m,桩长30m.本次试桩工程选择在顺安XX4#墩和5#墩之间,桩号K10+800,桩径1.2m.该桩所处位置的地质情况由地表向下依次为：粉质粘土、圆砾土.

二、设备特点成孔机械选用徐工_R280D旋挖钻机,如图1所示,其最大输出扭矩280KNm,转速75cm,见图3；至158m,钻渣含大粒径卵石,粒径2535cm,见图4；至15:24钻进8.79m,钻渣为红粘土,见图5；至15:30钻进9.5m,钻渣含砾石大块,粒径大于50cm,见图6；至15:57钻进15.73m,钻至地下水层,钻渣为卵石土,粒径88cm,见图8；钻至16:25塌孔,共钻进18.8m图2钻进4m钻渣红粘土图3钻进6m钻渣卵石图4钻进8m时卵石图5钻进8.79m时红粘土图6钻进9.5m时钻出砾石大块图7钻逬15.73m时钻至地下水层卵石土图&钻逬18m时红砂土加卵石土

五、地质报告资料地质报告上显示该处稳定水位2.2m,地下5m以内为粉质粘土,其中lm以上褐红色,lm以下灰褐色,由可塑到硬塑过渡,含铁镭结核和钙质结核,表层土体结构松散,含少量粒径23cm砾石.5m以下为圆砾土,青灰色,灰白色,湿,中密到密实,呈次圆状,粒径0.22.0cm含量为1045%,2.06.0cm含量为330%,最大粒径可达8cm,空隙主要由砂和细粒土充填,局部夹砾砂薄层,顶部夹卵石土薄层,8.2-9.7m夹中砂薄层.

六、结论木次试桩施工验证了实际地质情况与设计图纸提供的地质情况不符,对主桥5#主墩地质情况的了解提供了一定帮助.通过本次施工,验证了旋挖钻机施工方法具有施工质量可靠、成孔速度快、成孔效率高、适应性强、环保的优点.由于旋挖钻机所形成的孔壁较粗糙,增加了桩侧摩阻力,克服了盘旋钻机桩侧摩阻力低,以及孔底沉渣多的缺点.由于顺安XX主墩施工受汛期影响,对工期要求紧,旋挖钻施工具有施工速度快的优点,可以较好的满足顺安XX主桥桩基的施工要求,可见旋挖钻机是一种理想的施工工艺.但由于本地地质原因,用旋挖钻机干钻宜塌孔,需泥浆护壁.
