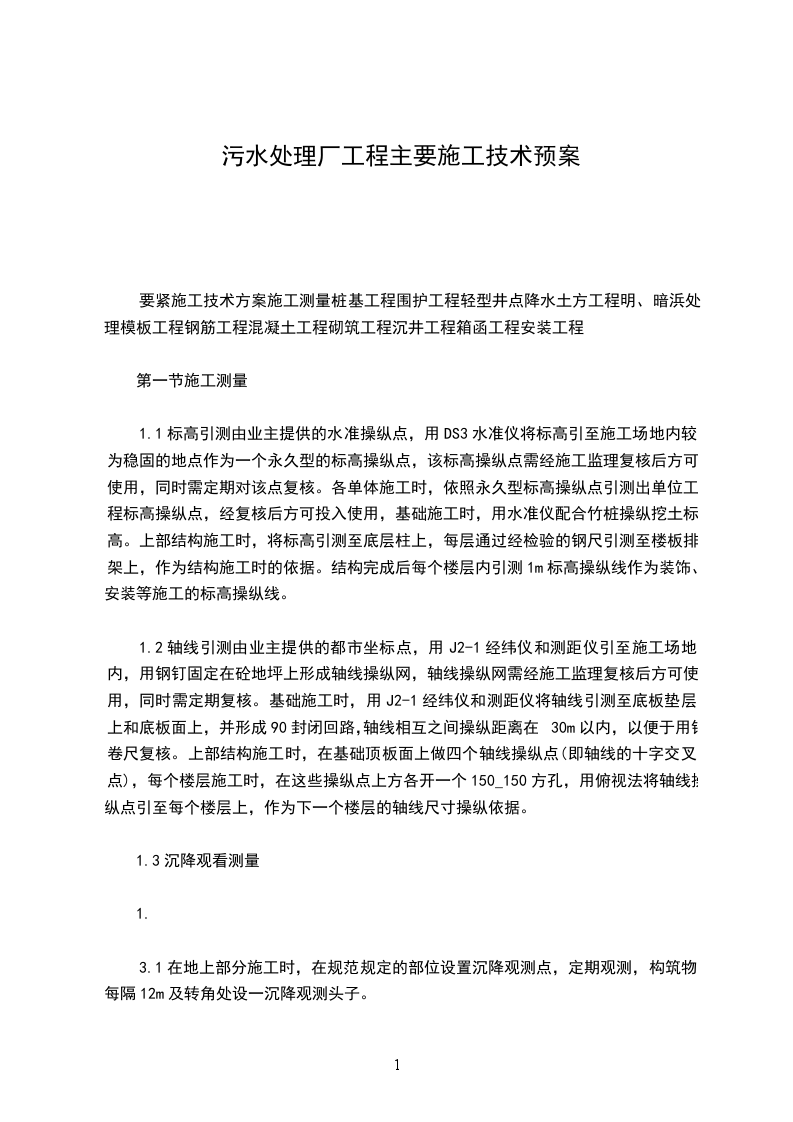

污水处理厂工程主要施工技术预案

要紧施工技术方案施工测量桩基工程围护工程轻型井点降水土方工程明、暗浜处理模板工程钢筋工程混凝土工程砌筑工程沉井工程箱函工程安装工程

第一节施工测量

1.1标高引测由业主提供的水准操纵点，用DS3水准仪将标高引至施工场地内较为稳固的地点作为一个永久型的标高操纵点，该标高操纵点需经施工监理复核后方可使用，同时需定期对该点复核。各单体施工时，依照永久型标高操纵点引测出单位工程标高操纵点，经复核后方可投入使用，基础施工时，用水准仪配合竹桩操纵挖土标高。上部结构施工时，将标高引测至底层柱上，每层通过经检验的钢尺引测至楼板排架上，作为结构施工时的依据。结构完成后每个楼层内引测1m标高操纵线作为装饰、安装等施工的标高操纵线。

1.2轴线引测由业主提供的都市坐标点，用J2-1经纬仪和测距仪引至施工场地内，用钢钉固定在砼地坪上形成轴线操纵网，轴线操纵网需经施工监理复核后方可使用，同时需定期复核。基础施工时，用J2-1经纬仪和测距仪将轴线引测至底板垫层上和底板面上，并形成90封闭回路，轴线相互之间操纵距离在30m以内，以便于用钢卷尺复核。上部结构施工时，在基础顶板面上做四个轴线操纵点(即轴线的十字交叉点)，每个楼层施工时，在这些操纵点上方各开一个150_150方孔，用俯视法将轴线操纵点引至每个楼层上，作为下一个楼层的轴线尺寸操纵依据。

1.3沉降观看测量

1.

3.1在地上部分施工时，在规范规定的部位设置沉降观测点，定期观测，构筑物每隔12m及转角处设一沉降观测头子。

1.

3.2在一层结构完成，砼模拆除后，即进行沉降观测点的设置，并用周密水准仪采纳往返水准的方法测定其初始值。以后定期或依照需要测量其标高。前后标高的差值确实是该段时刻里的沉降量，消除因沉降而引起的施工误差。

1.

3.3沉降观测结构时期每施工一层测一次，地下或地上的水池结构蓄水期每星期观测一次，直至沉降稳定。蓄水后连续一周每天观测一次，以后每周观测一次直至沉降稳定。装饰时期每月观测一次至竣工验收,资料及时报送监理、业主。

第二节桩基工程本工程生物絮凝反应池及平流沉淀池、配水井采纳0.25_0.25_12m砼预制方桩抗浮，出口泵房下部出水高位井采纳600钻孔灌注桩，地基基础位于层的采纳深层搅拌桩加固。

2.1预制抗拔桩

2.

1.1施工机械依照工程实际情况，沉桩机械采纳二台IPD-90型履带式桩架，配合吊机采纳W1001履带吊抗拔桩供应本工程所需抗拔桩均由工厂预制，依照施工进度送至现场堆放。沉桩施工

2.

1.

3.1沉桩工艺流程：

2.132沉桩前，先对场地进行平坦，清除各种障碍物，对堆桩及施工场地铺设15cm厚道渣。

2.133施工前，依照设计图纸测放轴线桩位，设置轴线操纵点和水准基点，交监理复核签证，桩位中心设置临时标桩。

2.

1.

3.3如工程桩顶标高不同，在施工需依照不同桩型设置相应标记，防止混淆桩型。

2.

1.

3.4起吊桩时采纳二点吊，吊点应按照设计要求，驳桩严禁远距离拖拉。

2.

1.

3.5插桩前应对桩位样桩进行复核。在确认样桩准确的情况下方可插桩就位。

2.

1.

3.6插桩就位后，用两台经纬仪相互交叉成90o测导杆和桩的垂直度，桩插入土中的垂直度偏差不得超过桩长的0.5%。

2.

1.

3.7沉桩以标高操纵为主，贯入度操纵为辅。

2.

1.

3.8在沉桩过程中，如发觉下列情况者应及时与各有关方面研究情况，确定是否接着施工：

最后贯入度大于设计要求较大，桩顶标高无法操纵。

最后贯入度小于设计要求，不能达到设计要求标高。

桩发生明显的偏差和移动。

桩身露筋和桩有明显裂缝，超过规范。

桩顶破裂，桩身突然弯曲，无法沉入土内。

地面明显的沉降或隆起。

2.2钻孔灌注桩施工

2.

2.1施工预备

2.

2.

1.1场地预备平坦场地、铺设硬地坪。硬地坪做法为15cm厚道碴。在制作硬地坪时完成泥浆沟系统。

2.

2.

1.2机械预备依照施工场地的地质情况，选择一台GPS-15型工程钻机施工，桩机进场前做好维修保养工作。

2.

2.2施工工艺选择依照地质情况，选用正循环成孔，正循环二次清孔的施工工艺。

2.

2.3测量放线依照测量定位点，测放出桩位，并采纳短木桩或油漆做好标记。

2.

2.4试成孔
