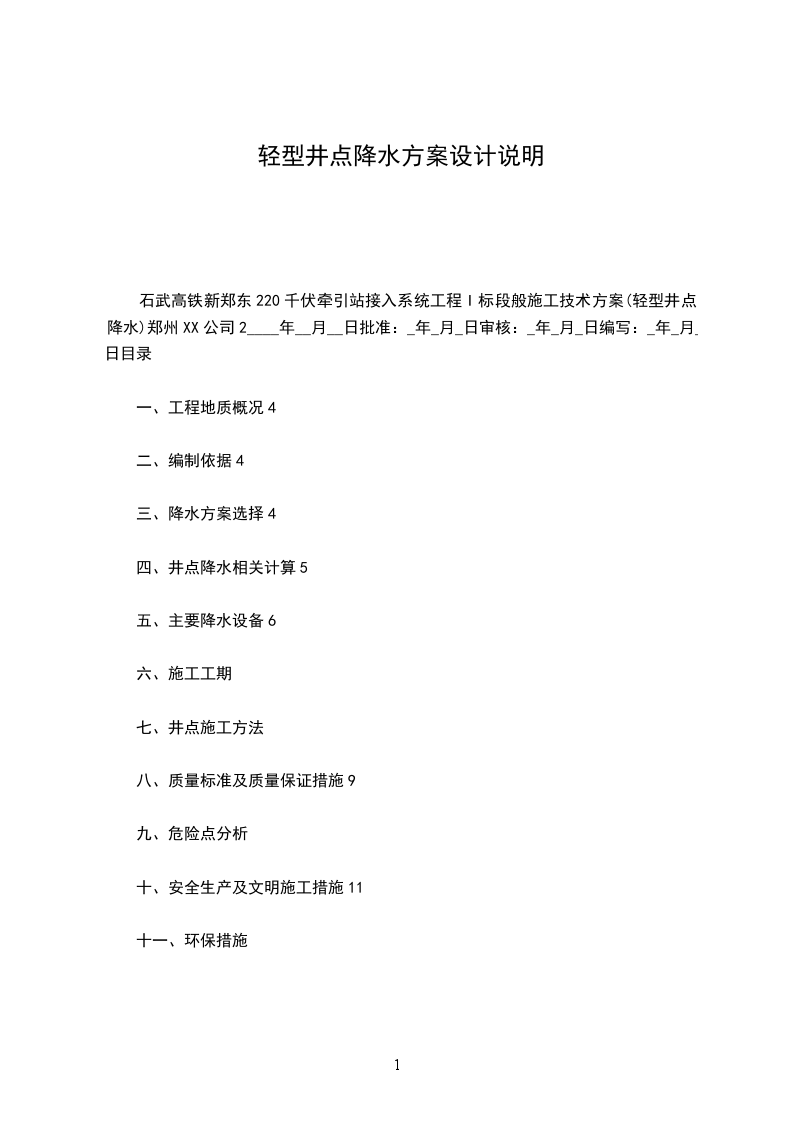

轻型井点降水方案设计说明

石武高铁新郑东220千伏牵引站接入系统工程I标段般施工技术方案(轻型井点降水)郑州XX公司2____年__月__日批准：_年_月_日审核：_年_月_日编写：_年_月_日目录

一、工程地质概况4

二、编制依据4

三、降水方案选择4

四、井点降水相关计算5

五、主要降水设备6

六、施工工期

七、井点施工方法

八、质量标准及质量保证措施9

九、危险点分析

十、安全生产及文明施工措施11

十一、环保措施

11、工程地质概况线路经过地区为平地，海拔高程为110m左右，最高气温为40C，最低气温为-20C,最大风速为

2.812m/s。土质主要为粉质粘土及砂土，陇海铁路以东地下水位较高，G4

4、G45地下水位在-

1.5m-

2.0m处。

二、编制依据国家电网公司施工项目部标准化工作手册220kV输电线路工程分册电力建设施工及验收技术规范建筑施工计算手册地基与基础工程施工及验收规范(GB50202-于)建筑工程质量检验评定标准(GBJ301-88)110kV及以上送变电工程启动及竣工验收规程(DL/T782-于)电力建设安全工作规程

第2部分：架空电力线路(DL500

9.2-于)电力建设安全健康与环境管理工作规定(国家电网工于488号)110500kV架空输电线路设计技术规程(DL/T5092-1999)110500kV架空电力线路工程施工质量及评定规程(DL/T5168-于)国家电网公司输变电优质工程评选办法(于版)国家电网公司输变电工程达标投产考核办法(于版)

三、降水方案选择本工程G44基础埋深在-

2.85m，G45基础埋深在-

3.05m水位在-

1.5m-

2.0m处无法施工，本工程采取的措施是：采用井点降水。本工程G44基础底标高为-

2.85m，G45基础埋深在-

3.05m,可采用轻型井点降水。G44基础平面基底长度、宽度约为12m基础埋深为

2.65m,结合本工程基础施工采用轻型井点降水法，沿基础环状布置进行降水。采用潜水泵的方法。

四、井点降水相关计算

1、井点管的埋设深度HH1 h iL I式中H井点管的埋设深度(m)H1井点埋设面至基坑底面距离(m)取

3.0mh基坑中央最深挖掘面至降水曲线点的安全距离(m)取

1.0mL井点管中心至基坑中心的短边距离(m)取

5.3mi降水曲线坡度取1/5I滤管长度(m)取

1.4H3

5.3_1/5

6.46m取

2、需井点管数量基坑四周采用的井点管数量为每2m距离设置1一眼井，故布置可行。

3、结论根据现场水位情况目前水位在地坪以下

1.

5.21米左右以及现场测量实际情况为-

1.8m，本工程井点管深度在

6.5m(从室外地坪向下埋管)间完全能保障降水要求。降水井点管埋深剖面图见下图，平面布置图见附页。自然地面标咼200钢管出水污水井忑-T粘土封闭500m咼f抽水设备7水位3-0船中粗砂填充基底标咼-

2.85m、-

3.0m基底标咼-

6.00m/-

6.6mmvH井点管埋深剖面图

五、主要降水设备

1、本工程共设轻型潜水泵4台(2寸泵)。

2、轻型井点降水井点为22眼井(暂定)，总排水管长度为150m塑料管80m。

3、井点管：本工程井点管采用内直径50mn钢管管，深度为

6.5m,管下端配有与井点管同径的滤管和管尖。滤管长度为

1.4m,滤管壁上钻有呈梅花状的直径为4的滤孔。滤孔面积一般为滤管表面积的15%-20%滤管壁处包两层滤网内层采用网眼为30-50孔/cm2的尼龙丝布细滤网，外层采用网眼为3-10孔/cm的尼龙丝布粗滤网，井点管的上端用弯管与总管相连。

4、本工程总排水管采用50钢管(排水管长度按现场到下水管道的实际距离定),配用钢管采用直径为50mm

六、施工工期井点降水开工时间为20__年_月_日，达到降水效果进行基础土方开挖施工。

七、井点施工方法

1、施工流程布置井点管井点管与总管连接试抽水进入工作状态基础结束及回填完后拔管。

2、井点施工方法

井点管的埋设1)、采用直径30mm的冲水管进行冲孔，采用潜水泵循环抽送。冲孔进冲管应垂直插入土中，并作上下左右摆动，加剧的砂土的松动，并且在孔旁挖一个排泥浆水沟。冲管深度应比滤管深度深1m以便流泥，井点管与孔壁间及时用粗砂灌实。井点管要位于砂滤水层中间，并且井点管在地面-0.5m深度内用粘土填实，以防止漏气。2)、井点管埋设完毕，应接通总管与抽水设备进行试抽水。检查有无漏水，漏气现象，出水是否正常，有无淤塞现象，如有异常情况应及时进行修理。

井点管的使用井点管工作后，应保证连续不断的排水，正常出水规律是“先大后小，先混后清”。如不上水，或水一直较混或出现清后水混等情况，应立即检查纠正。

井点管的拆除待地下构筑物竣工并进行回填土后，方可拆除井点系统，所留孔洞用砂或土填塞。

3、施工要点因本工程基坑面积较大，故采用沿建筑物环状布置井点。井点管布置距坑距离为

2.0m，井点管的间距为2m为了充分利用泵的抽空能力。集水总管标高尽量接近地下水位线，并沿抽水水流方向有0.5%的上仰坡度，水泵轴心与总管齐平，因渗透系数为150m/d。拉土进出口处可不设置井点管。降水设施完毕后开始降水，降水对在基础底板四角设直径为400mm水位观测孔4个(深2n)，观测孔设置于无设备基础的空白位置，降水过程中随时观测水位并进行记录，发现水位异常随时汇报。降水过程中水泵设备设专职人员昼夜进行值班，观测各井点降水情况和各泵运行情况，如下渗水量不满足水泵运行时，及时更换水泵。水位降至设计基层下0.5m后，进行土方施工。

八、质量标准及质量保证措施

1、质量标准序号检查项目允许偏差检查方法1过滤器骨架管孔隙率(%)15用钢尺检查2滤料规格，D50二砂(d50)石(d2。)土料含水层倍数68取土样做筛分试验3井管插入深度(mm)200水准仪4过滤砂砾料填灌(`真空度表6井管间距(mm)150用钢尺检查7抽排水含砂量(体积比)1/10000取水样做试验8井管垂直度(%)1插管时目测9降水深度符合设计要求稳定24h

2、质量保证措施

坐标及高程控制点经过厂区内基准点引测，检查验收合格后进行土方开挖、降水施工。

土方开挖前用石灰划出开挖线，确保土方开挖尺寸正确。基坑开挖尺寸及标高符合质量标准。

为了保证达到有效降水，机械型号、功率须达到方案要求。并现场配有备用泵。

在施工区域设有降水观察孔，掌握了解降水情况，保证降水效果。

井点降水设备正常工作后，应设置专人24小时不间隔值班，以防出现异常应及时修复。

在临近本工程的建筑物上设置沉降观测点；开始降水时，应缓慢进行，防止降水速度过快，影响原主厂房地基发生不均匀沉降；随时观察原主厂房沉降情况，控制降水速度。

因基坑范围比较及渗透系数大，宜在基坑中部设置临时井点系统进行辅助降水，井点环不能封闭时，在机械挖土有开行路线入口部位向基坑外侧延长20m作为保护段，以确保降水效果。

九、危险点分析

1、电源线老化漏电伤人。预防措施：根据水泵电机电流量配置相应电源线，做到一闸一机，漏电保护器动作灵活，交接班时对漏电保护器进行试动作，防止因长时间运行而失灵。

2、塌方预防措施：土方施工按要求坡度放坡，设置专人巡视边坡的稳定性，防止土方坍塌事故发生。

3、机械伤害预防措施：由于同挖土工程交叉施工，严禁在机械挖土范围内进行人工降水施工，防止机械伤害。

4、高处坠落预防措施：在基坑四周设置红白相间警示栏杆，栏杆距基坑不小于1m防止车辆、人员坠入坑内。

十、安全生产及文明施工措施

1、进入施工现场的作业人员，必须正确佩戴安全帽及穿戴好劳动防护用品。

2、如有交叉作业应设专人监护或有防护措施，否则严禁施工，以免发生物体打击及碰撞事故。

3、如在夜间施工安全照明必须充足。

4、文明施工责任区划分明确，无死角，责任落实，并设有明显标记，便于检查、监督。

5、施工用机械、设备完好、清洁，安全操作规程齐全，操作人员持证上岗，并熟悉机械性能和工作条件。

6、施工现场在施工过程中出现的各种坑、沟、孔洞，施工单位应根据实际情况，设置标准的与地平行的安全沟道盖板或可靠的围栏、档脚板或警告标志。

7、拉电源时，严禁将电线直接勾挂在闸刀上或直接插入插座内使用，必须用插头连接。

8、施工单位应经常组织施工人员进行安全文明施工学习，使每位施工人员掌握安全文明施工知识，不断地提高安全文明施工意识，做到安全生产文明施工。

9、由于井点降水处于湿工作状态下，电源安全装置须达到三级保护要求。

十一、环保措施

1、井点施工产生的泥浆、弃土应及时清运，运输时必须覆盖，避免产生扬尘和遗撒。

2、排出的地下水应经过沉淀处理后方可排入专用管道。GB12523规定的

3、施工现场应遵守现行国家标准建筑施工场界噪声限值噪声限值，发现超标应及时采取措施纠正。
