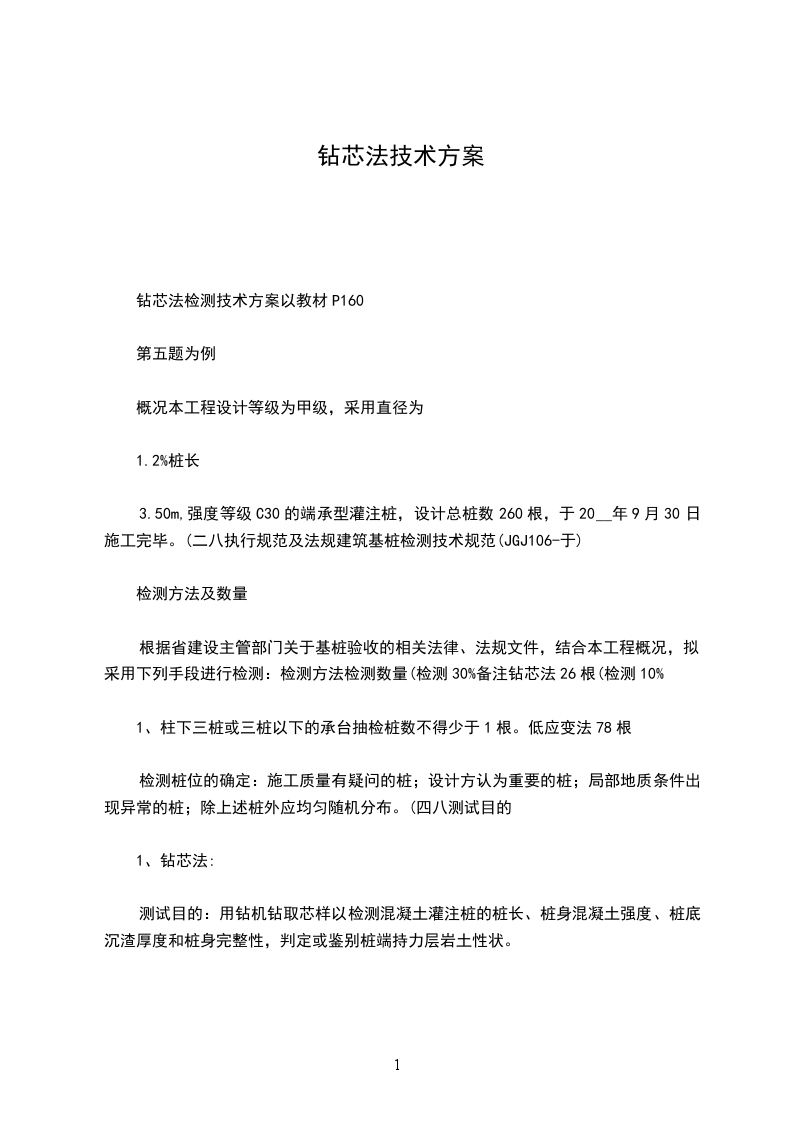

钻芯法技术方案

钻芯法检测技术方案以教材P160

第五题为例

概况本工程设计等级为甲级，采用直径为

1.2%桩长

3.50m,强度等级C30的端承型灌注桩，设计总桩数260根，于20__年9月30日施工完毕。(二八执行规范及法规建筑基桩检测技术规范(JGJ106-于)

检测方法及数量

根据省建设主管部门关于基桩验收的相关法律、法规文件，结合本工程概况，拟采用下列手段进行检测：检测方法检测数量(检测30%备注钻芯法26根(检测10%

1、柱下三桩或三桩以下的承台抽检桩数不得少于1根。低应变法78根

检测桩位的确定：施工质量有疑问的桩；设计方认为重要的桩；局部地质条件出现异常的桩；除上述桩外应均匀随机分布。(四八测试目的

1、钻芯法:

测试目的：用钻机钻取芯样以检测混凝土灌注桩的桩长、桩身混凝土强度、桩底沉渣厚度和桩身完整性，判定或鉴别桩端持力层岩土性状。

钻芯法测试过程及注意事项：CD、钻机设备：1)采用液压操纵钻机，额定最高转速lOOOr/min，转速调节范围4档，额定压力不低于；2)采用单动双管钻具，并配备相应附属设备；选用合适粒度、浓度、胎体硬度的金刚石钻头；3)水泵排水量为50-160L/min、泵压；4)锯切芯样试件用锯切机具有冷却系统和牢固夹紧芯样装置，配套使用的金刚石圆锯片有足够刚度；5)芯样试件端面的补平器和磨平机应满足芯样制作要求。C、现场操作：1)、每根桩钻取2孔，在距桩中心1830cm处开孔2)对桩底持力层钻探，每根桩不少于1孑L,且钻至桩端以下且不少于5m(即40m)；3)、钻机设备安装必须周正、稳固、底座水平，钻芯孔垂直度偏差w%4)、若桩顶面与钻机底座的距离较大时，应安装孔口管，孔口管应垂直且牢固；5)、钻进过程中，钻孔内循环水流不得中断，应根据回水含砂量及颜色调整钻进速度；6)、提钻卸取芯样时应拧卸钻头和扩孔器，严禁敲打卸芯；7)、每回次进尺宜控制在

1.5m内，钻至桩底时，应采取适宜的钻芯方法和工艺钻取沉渣并测定沉渣厚度，并采用适宜的方法对桩底持力层岩土性状进行鉴别；8)、钻取的芯样应由上而下按回次顺序放进芯样箱中，芯样侧面应清晰表明回次数、块号、本回次总块数，并按照钻芯法检测现场操作记录表及时记录钻进情况和钻进异常情况；9)、按钻芯法检测芯样编录表对芯样混凝土、桩底沉渣及桩端持力层作详细编录；10)、对芯样和标有工程名称、桩号、钻芯孔号、芯样试件采取位置、桩长、孔深、检测单位名称的表示牌全貌拍照；11)当单桩质量评价满足设计要求是，应采用压力，从钻孔底向上用水泥浆回灌封闭，否则应封存钻芯孔，留待处理。C、截取混凝土抗压芯样试件要求：1)、每桩至少截取4组混凝土芯样，上部芯样距桩顶内，下部芯样距桩底内，中间部分等间距截取，缺陷位置能截取芯样的应截取芯样进行混凝土抗压试验；2)、当桩底持力层为中微风化岩层且岩芯可制作成试件时，应在接近桩底部位截取1个(或一组)岩石芯样，如遇分层岩性时宜分层取样；3)、每组芯样应制作三个芯样抗压试件，并按照JGJ106-于附录E进行加工和测量

检测开始时间：混凝土龄期达到28d或预留同条件养护试块强度达到设计强度，具备开展现场检测的基本工作条件。

2、低应变法：(五八参加项目人员及资质参加检测人员至少有1名检测工程师、若干名检测员及1名工程地质专业人员组成。

投入设备表2检测方法投入设备钻芯法50m钻机4台、压力机及附属设备。低应变法BETC-C6基桩动测仪注：上述仪器均在标防效期内(七八工期预估

1.钻芯法：约4根桩/天;2低应变法：约1天；

3.外业工作结束后5天内提供最终检测报告45
