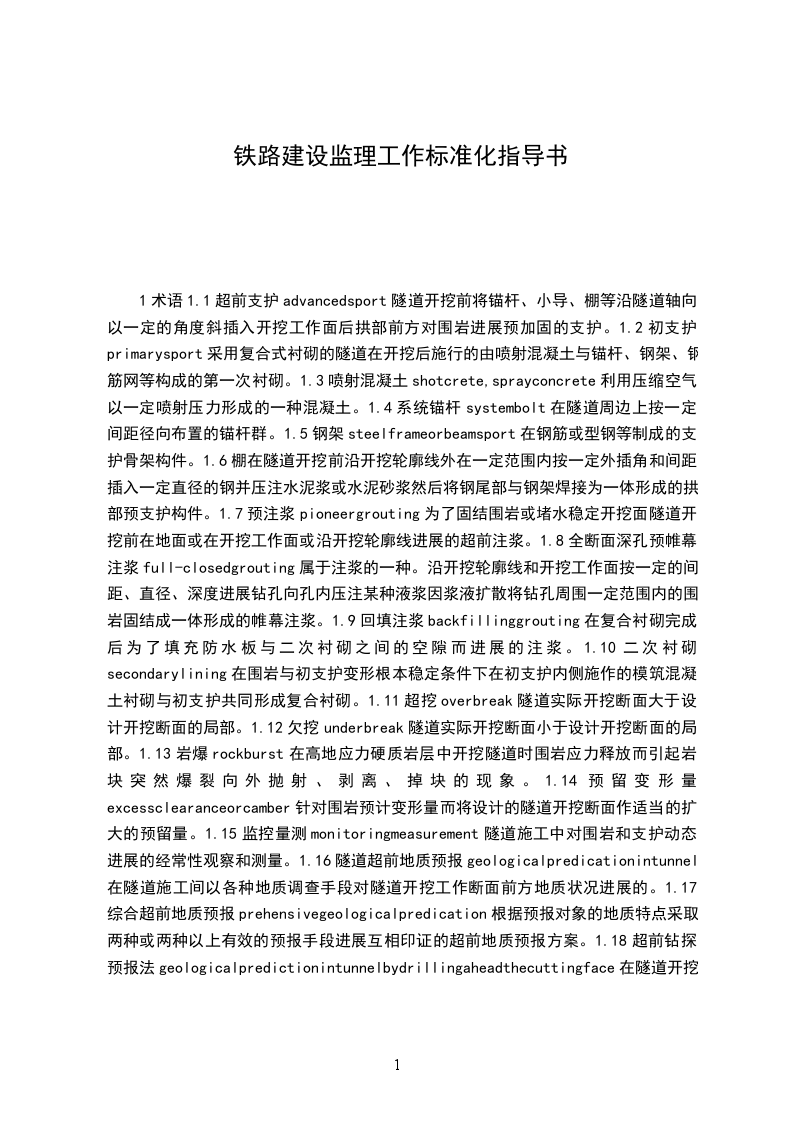

铁路建设监理工作标准化指导书

1术语1.1超前支护advancedsport隧道开挖前将锚杆、小导、棚等沿隧道轴向以一定的角度斜插入开挖工作面后拱部前方对围岩进展预加固的支护。1.2初支护primarysport采用复合式衬砌的隧道在开挖后施行的由喷射混凝土与锚杆、钢架、钢筋网等构成的第一次衬砌。1.3喷射混凝土shotcrete,sprayconcrete利用压缩空气以一定喷射压力形成的一种混凝土。1.4系统锚杆systembolt在隧道周边上按一定间距径向布置的锚杆群。1.5钢架steelframeorbeamsport在钢筋或型钢等制成的支护骨架构件。1.6棚在隧道开挖前沿开挖轮廓线外在一定范围内按一定外插角和间距插入一定直径的钢并压注水泥浆或水泥砂浆然后将钢尾部与钢架焊接为一体形成的拱部预支护构件。1.7预注浆pioneergrouting为了固结围岩或堵水稳定开挖面隧道开挖前在地面或在开挖工作面或沿开挖轮廓线进展的超前注浆。1.8全断面深孔预帷幕注浆full-closedgrouting属于注浆的一种。沿开挖轮廓线和开挖工作面按一定的间距、直径、深度进展钻孔向孔内压注某种液浆因浆液扩散将钻孔周围一定范围内的围岩固结成一体形成的帷幕注浆。1.9回填注浆backfillinggrouting在复合衬砌完成后为了填充防水板与二次衬砌之间的空隙而进展的注浆。1.10二次衬砌secondarylining在围岩与初支护变形根本稳定条件下在初支护内侧施作的模筑混凝土衬砌与初支护共同形成复合衬砌。1.11超挖overbreak隧道实际开挖断面大于设计开挖断面的局部。1.12欠挖underbreak隧道实际开挖断面小于设计开挖断面的局部。1.13岩爆rockburst在高地应力硬质岩层中开挖隧道时围岩应力释放而引起岩块突然爆裂向外抛射、剥离、掉块的现象。1.14预留变形量excessclearanceorcamber针对围岩预计变形量而将设计的隧道开挖断面作适当的扩大的预留量。1.15监控量测monitoringmeasurement隧道施工中对围岩和支护动态进展的经常性观察和测量。1.16隧道超前地质预报geologicalpredicationintunnel在隧道施工间以各种地质调查手段对隧道开挖工作断面前方地质状况进展的。1.17综合超前地质预报prehensivegeologicalpredication根据预报对象的地质特点采取两种或两种以上有效的预报手段进展互相印证的超前地质预报方案。1.18超前钻探预报法geologicalpredictionintunnelbydrillingaheadthecuttingface在隧道开挖工作面或其侧洞沿开挖前进方向施做超前地质钻孔以探明开挖工作面前方条件的。2施工准备阶段2.1现场监理机构2.2监理工作流程施工过程监理工作

1、熟悉设计核对施工图纸参加设计技术交底。

2、复核施工的交桩复测资料。

3、审批施工组织设计或施工方案。

4、检查开工准备条件。施工准备附属设施衬砌洞身、辅助洞室、明洞洞口、明洞、缓冲构造开挖、浇砌筑超前地质预报洞身、辅助洞室支护、监控量测洞身、辅助洞室防排水洞身、辅助洞室、明洞工程验收

1、复核施工放样测量资料。

2、按设计和验收要求对施工过程进展监视检查包括施工试验、检验工作。

3、按设计和验收要求对工程检验批、分项、分部进展检查和验收。

4、对重点部位或关键工序进展旁站。

5、按规定进展见证和平行检验。

6、对施工过程中出现的质量问题进展处理

1、审查开工技术。

2、整理监理资料。

3、参加开工验收。图2.2隧道过程施工监理工作流程图2.3设计资料1施工技术、主要技术条件、设计原那么等。
