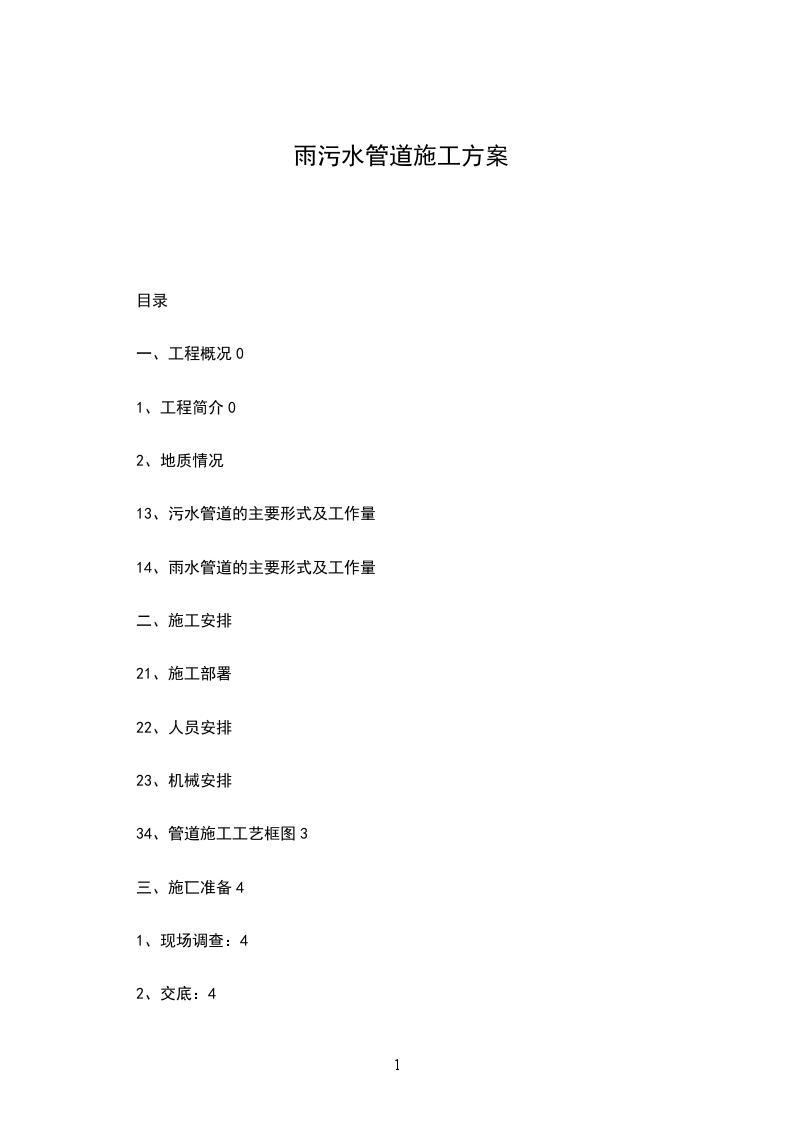

雨污水管道施工方案
目录
一、工程概况0
1、工程简介0
2、地质情况
13、污水管道的主要形式及工作量
14、雨水管道的主要形式及工作量
二、施工安排
21、施工部署
22、人员安排
23、机械安排
34、管道施工工艺框图3
三、施匸准备4
1、现场调查：4
2、交底：4
3、资料准备工作：5
4、定位放线准备：5
四、施工方法5
1、管道沟槽放坡及支护5
2、沟槽开挖6
3、下管
5、安管8
6、检查井砌筑8
7、管道严密性试验9
8、回填中粗砂9
五、地下管线及其他地上地下设施的加固措施9
一、工程概况
1、工程简介本项目是吴川市同德XX(省道S285线)道路排水工程，省道S285线吴川市；龙首至市区段改建工程市区段桩号K105 990.0、K106
5.27763段，该段需按市政道路规划，重新设计排水、排污系统，接入原有的排水、排污系统，方便居民群众生活需要，为此，对该路段进行独立的排水、排污施工。
2、地质情况根据钻孔揭露的岩土层，场区覆盖层由人工填土，
第四系河流冲积相粉质粘土、细砂层组成。
素填土：浅黄，红褐色，较干，欠压实状，其中上部含碎石较多，下部为填海堤围填土。局部分布，厚度
2.
2.112m,地层编号为1-1。
粉质粘土：黄褐色，稍湿，可塑硬塑状，具砂感。局部分布，厚度
1.T
3.8m,地层编号
2.
细沙：浅黄色，饱和，稍密状，级配一般，含粉粒，具粘性。大部分布，厚度
5.
6.34Im,地层编号为3-4o
3、污水管道的主要形式及工作量
本工程污水管道设计采用U-PVC缠绕式排水管。
污水管设计情况：管道接口：管采用热熔粘接。检查井：采用4)1000、4)1250圆形污水检查井。
主要工作量：D600U-PVC管：30M；D800U-PV管：5
7.686Me1000圆形污水检查井：is座；_1250圆形污水检查井：15座；
4、雨水管道的主要形式及工作量
本工程雨水管道依设计采用有：U-PVC缠绕式排水管(排水主管)钢筋栓排水管(排水支管)
雨水管设计情况：管道接口：钢筋碗排水管采用橡胶圈接口，U-PVC缠绕式排水管采用热熔粘接。检查井：采用4)1000圆形雨水检查井。
主要工作量：D300钢筋栓排水管：57；D600U-PVC缠绕式排水管：
7.372m；4)1000雨水检查井：19座；
二、施工安排1施工部署结合图纸及现场实际情况，为保证施工场地排水，除利用路基外邻近河道进行排水，还需利用新建的雨水管道系统进行排水；结合现有路面交通情况，方便沿线居民进出，合理组织交通的要求。首先进行左侧雨污水管道施工，然后进行右侧雨水管道施工，以各个施工段而分别进行，左侧雨污水管道采用同槽开挖施工。打通各段面的出水口，以保证各施工段的排水。
2、人员安排序号姓乞职位备注1刘X项目副经理2邓成权技术负责人3梁瑞质检工程师4黄X安全员5林XX测量员6少建周施工员7宁亚海施工员8陈仲圣材料员
3、机械安排序号设备名称型号单位数量1挖掘机台12装载车台13钢板桩打桩机台
14、管道施工工艺框图
三、施工准备
1、现场调查:
开工前根据设计图纸和招标文件资料进行沿线踏勘和调查，将现场情况和问题逐一列出，集中研究处理方案。
确定水准点标高、位置，以便施工放样时设置临时标志。对于施工范围内的测量标志，必须采取措施妥善保护，以免施工时由于不慎而受损。
提前做好石灰、砂、石、水泥等材料供货单位的落实和碗配合比的试验及确定，确保工程的顺利实施。
做好进场设备的维护保养，力争做到相应配套、性能完好，应用方便、器具齐全。
2、交底:计划在开工前组织任务交底和技术交代，由工地技术负责人根据施工组织设计的要求，将工期安排、质量标准、安全要求、节约指标、文明施工、技术措施和有关规定，并结合施工要求向全体施工人员交代清楚,并在交底后组织讨论和分工安排。
3、资料准备工作：本工程严格按照我国现行市政工程强制性条文、质量验收规范和评定标准进行施工质量评定和项目验收，应根据上述要求做好资料准备工作,所有标准、规范、条文涉及的资料应齐全，具体见编号造册。
4、定位放线准备：
将控制桩引至路外(一定要便于施工、恢复控制桩)，加以复测无误后用碗护牢靠，并标上里程号，同时复验高程控制桩。
定位放线所需的经纬仪、水准仪、钢尺、木桩等器材由测量放线技术员依据施工组织方案编制计划并落实。
四、施工方法
1、管道沟槽放坡及支护
道路左侧雨污水管道沟槽开挖深度较深，又过于近居民商铺，且居民商铺修建年代久远，为安全施工，施工过程需考虑安全围护，采用钢板桩支护，沟槽基坑四周采用钢板桩支护后方可进行基坑开挖，确保安全。/A/_/A/_注：图中B-一管道宽度。c工作面宽度，按不同管径按定额标准取定，一侧加20CM排水宽度。H-钢板桩长度，6米。H1-一沟槽开挖深。H2-钢板桩入土深度。
右侧雨水管道沟槽开挖，沟槽边坡采用一定的放坡，按沟槽深度
1.50米以内不放坡；深
1.50米以上按机械开挖放坡标准1：0.33放坡，以保证施工安全。注：图中B管道基础宽度，按不同管径按定额标准取定。C工作面宽度，按不同管径按定额标准取定，一侧加20CM排水宽度。H-一沟槽开挖深。I-沟槽边放坡，暂按1：0.33取定。
2、沟槽开挖
在沟槽开挖前，首先了解现场岀水问题，结合现场情况和便道位置，考虑沟槽回填和对下道工序的影响，首先解决开挖土方的堆放问题。雨污水沟槽开挖土方堆放在沟槽一侧，用挖掘机翻到沟槽外规定的安全距离。
用人工配合机械开挖法。沟槽开挖以自下流向上游方向开挖。
开挖沟槽时先指定专人与司机配合用机械开挖到离设计槽底10cm左右，再用人工进行清底。以保证不扰动槽底土壤及准确的挖到槽底高程和宽度，防止超挖。
其次，在槽底一侧开挖排水边沟，并设置一个集水井进行沟槽排水。保证槽底土不受水浸泡。
当天挖到的沟槽保证当天进行砂垫层或碎石垫层及平基的施工。若当天不能进行垫层及平基的施工，则开挖沟槽底部土方时予留10-20cm的土，待
第二天继续开挖到指定标高。
沟槽开挖后，遇到软土、松土或扰动土时先采用人力插钎测定地基处理深度方法，报监理工程师及甲方代表进行适当处理。遇到深度大时，报监理工程师及甲方代表联系设计单位进行处理。
沟槽两侧临时堆土或施加其他荷载时，注意不得影响建筑物、各种管线和其他设施。
3、下管
管道沟槽开挖完成后检查土质情况，如有异常，报监理、设计采取处理措施。
沟槽经监理工程师检验合格，方可进行下管施工。
在平基面上弹线，以控制安管中心线。管子下沟时，以逆流方向铺设。
管子内外侧应清扫干净。
下管前应在一个井段内按照管壁厚度进行排号，以保证相邻管内错口不大于3mmo
磴管一律采用机械下管，采用挖机在沟槽侧进行吊管，人工予以配合。CPVC管采用人工下管。
下管由检查井的一端开始，如铺设承插管，承口在前。
下管时注意平缓作业，防止绳索折断。下管时要适时拨正找直,拨正时撬棍下垫以木板。
5、安管
管子安好后，用干净的预制稳管垫块卡牢。
安管前管子内外侧清扫干净。管径大于600mm的平口或承插管管接口留有10mm,管径小于600mm时，留不小于30mm的缝隙。
U-PVC管采用热熔连接。
遇到检查井处安管与管长不符时，以适当调整井位来实施，避免截断管材。
U-PVC管在安管完成后即进行压管，以防管道移位或上浮。
6、检查井砌筑
圆形检查井砌砖采用错缝丁砖砌法。按照设计图纸正确收口。
砂浆标号为M
7.5,施工时确保砂浆强度，正确施工。
污水检查井内外墙面全部用1：2防水水泥砂浆抹面，砌筑时注意砂浆饱满，原浆勾缝，以防渗水。
检查井砌筑时按照设计图纸要求放好踏步。
井的尺寸用十字杆及水平尺检查，当需收口时，按图籍采用三面收口，每次收进40mm。检查井井盖的型号和高程应符合设计要求。
砌筑检查井时，随时安装予留支管，并保证管径、方向、高程,管与井壁衔接紧密，支管口采用低强度等级的砂浆砌筑抹平。
检查井接入的管口与井壁平齐。
检查井砌筑至规定高程后，做好防护措施，防止在以后的施工过程中遭到损坏。
7、管道严密性试验污水管道安管、检查井砌筑完成后，必须按设计要求和规范标准进行严密性试验，试验在自检合格的基础上，有业主、监理、施工单位共同进行检验。严密性试验以实际施工进度分段进行。
8、回填中粗砂
雨污水管道完成，管道接口和混凝土强度达到一定的强度后，污水管通过闭水试验，报监理同意后，方可回填。
分层填筑，每层厚度小丁150mm,充水密实。
检查井四周50CM范围内采用6%灰土回填，用电动冲击夯反复夯实，做到边角无漏夯，以防检查井四周下沉。
五、地下管线及其他地上地下设施的加固措施
在管道施工开始前，先联系有关部门，了解本施工段原有地下管线的情况，并采用人工将己有老管线进行探挖，进行标设。
在新管线施工前，召集施工技术人员研讨最佳施工方案，减少对原有管线的破坏，做到既保证原有地下管线安全，又确保施工顺利进行。
施工时，设置专职人员负责该处施工，保证工程质量。
