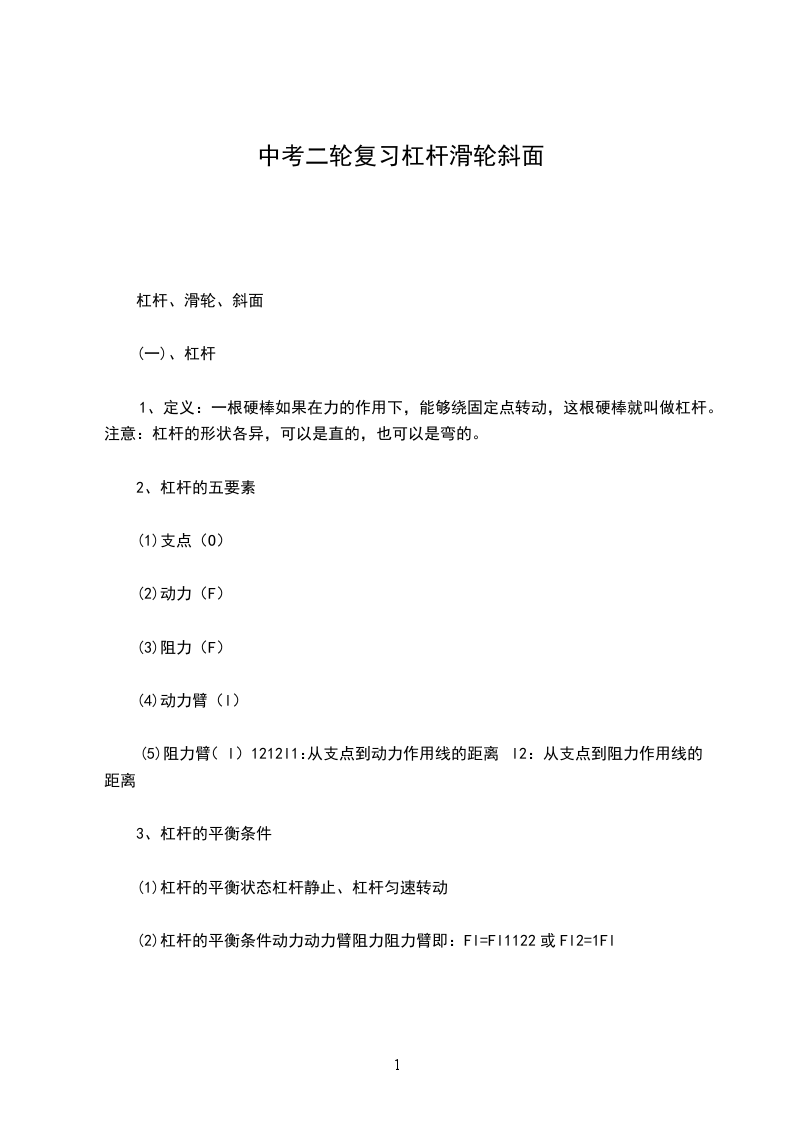

中考二轮复习杠杆滑轮斜面

杠杆、滑轮、斜面

(一)、杠杆

1、定义：一根硬棒如果在力的作用下，能够绕固定点转动，这根硬棒就叫做杠杆。注意：杠杆的形状各异，可以是直的，也可以是弯的。

2、杠杆的五要素

(1)支点（O）

(2)动力（F）

(3)阻力（F）

(4)动力臂（l）

(5)阻力臂（l）1212l1：从支点到动力作用线的距离l2：从支点到阻力作用线的距离

3、杠杆的平衡条件

(1)杠杆的平衡状态杠杆静止、杠杆匀速转动

(2)杠杆的平衡条件动力动力臂阻力阻力臂即：Fl=Fl1122或Fl2=1Fl

(二)、滑轮滑轮是一个周边有槽，可以绕着中心轴转动的轮子。滑轮根据它的不同使用方法可分为三种类型。

1、定滑轮

(1)定义：轴固定不动的滑轮叫定滑轮，使用时，位置不变。效率：

2、动滑轮在工作的时候，滑轮和重物一起移动的滑轮叫动滑轮。效率：

3、滑轮组

(1)把定滑轮和动滑轮组合在一起的装置叫滑轮组。它既省力，又可改变力的方向，使用方便。由一个定滑轮和一个动滑轮组成的滑轮组

(2)分析归纳：使用滑轮组的时候，重物和动滑轮的总重由几段绳子承担，提起重物所用的动力就是总重的几分之一，动力（或绳子自由端）移动的距离S就是重物升高的距离h的几倍。即FnG，S总nh，n为绳子的段数，省了力就要多移动距离。效率：

(三)斜面斜面的机械效率：斜面越粗糙，机械效率越小；斜面的倾角越大，机械效率越小；斜面与提升的物体重量无关效率：考点集训考点

一、杠杆

1.(2分)如图，用刻度均匀的匀质杠杆进行“杠杆平衡条件”的实验（每个钩码重为0.5牛）。下列说法正确的是A.实验前出现图甲所示情况，应将杠杆的平衡螺母向左调B.图乙，在AB处各增加一个钩码，杠杆仍然能保持平衡C.图丙，弹簧测力计从a位置转到b，为保持杠杆在水平位置平衡，其示数需变大D.图丁，用弹簧测力计在c点向上拉杠杆，为保持杠杆在水平位置平衡，其示数小3牛

2.(2分)（2024丽水）如图所示，使用时属费力杠杆的是A.镊子夹石块B.起子开瓶盖B.C.羊角锤拔铁钉D.天平称物体质量

3.(2分)（2024绍兴）如图甲是制作面团的情景，把竹竿的一端固定在绳扣中，人骑在另一端施加一个向下的大小为F的力，面团被不断挤压后变得更有韧性，图乙为压面团原理图。关压面团过程的叙述正确的是A.面团对杆的作用力方向向下B.面团对杆的作用力大小等FC.面团被压扁说明力能使物体发生形变D.A点向下移动的距离小B点向下移动的距离

4.(2分)（2024温州）小X在按压式订书机的N点施加压力，将订书针钉入M点下方的纸张中，能正确表示他使用该订书机时的杠杆示意图是A.B.C.D.

5.(2分)“竹抻面”是我国传统面点美食。如图甲，在制作面团的过程中，让一段毛竹的一端固定在绳扣中，人坐在另一端可以上下跳动，面团在毛竹不断挤压下变得更有韧性。如图乙是它的原理图，可以把毛竹视为一根杠杆。关此杠杆的叙述中，正确的是A.B是支点B.杠杆在B点受到的力大F1C.杠杆在B点受到向下的力D.A点移动的距离小B点移动的距离

6.(2分)如图所示，杠杆OAB可绕O点在竖直平面内转动，已知OB40cm，AB30cm，OB与AB垂直，忽略摩擦和杠杆重。一个重为200N，边长为10cm的正方体物体挂在OB的中点C处，若要使物体对地面的压强为6000Pa，则作用在A端的力至少是_N。并在图上画出这个力的示意图__。

7.(3分)如图所示，将长为1.2米的轻质木棒平放在水平方形台面上，左右两端点分别为A、B，它们距台面边缘处的距离均为0.3米。在A端挂一个重为30牛的物体，在B端挂一个重为G的物体。第7题图第8题图第9题图第10题图

(1)若G=30牛，台面收到木棒的压力为_牛。

(2)若要使木棒右端下沉，B端挂的物体至少要大_牛。

(3)若B端挂物体后，木棒仍在水平台面上静止，则G的取值范围为_牛。

8.(2分)一根均匀的长方体细长直棒重

1.5牛，下底面积为20厘米2上，并有的长度露出桌面外，如图所示。将它放在水平桌面

(1)直棒对桌面的压强为_帕。

(2)在棒的右端至少应施加_牛的竖直向下的力，才能让它的左端离开桌面。

9.(3分)（2024杭州）小X将长为0.6米、质量可忽略不计的木棒搁在肩上，棒的后端A挂一个40牛的物体，肩上支点O离后端A为0.2米，他用手压住前端B使木棒保持水平平衡，如图所示。小X的质量为50千克，则此时手压木棒的力大小为_牛，肩对木棒的支持力大小为_牛，人对地面的压力大小为_牛（g=10牛/千克）。

10.(2分)安全阀常作为超压保护装置。如图是利用杠杆原理设计的锅炉安全阀示意图，阀的横截面积S为6厘米2，OAAB=12，若锅炉能承受的最大压强为5.81105帕，大气压强为1.01105帕，则在B处应挂_牛的重物。若锅炉承受的最大压强减小，为保证锅炉安全，应将重物向_(选填“左”或“右”）移动。

1.(6分)某同学制作了直接测量液体密度的“密度天平”其制作过程和原理如下：如图甲所示，选择一个长杠杆，调节两边螺母使杠杆在水平位罝平衡；在左侧离支点10cm的位罝A用细线固定一个质量为110g、容积为50mL的容器右侧用细线悬挂一质量为50g的钩码（细线的质量忽略不计）。若杠杆足够长，用此“密度天平”还可以测量固体的密度先在容器中加满水，再将待测固体轻轻浸没在水中，溢出部分水后，调节钩码的位置，使杠杆水平平衡，测出钩码离支点O的距离为56cm；用量筒测出溢出水的体枳如图乙所示，则固体的密度为_g/cm3（已知=

1.0g/cm3水）。

122考点二滑轮

1.(2分)如图所示，F=4N，F=3N，此时物体A对地面静止，物体B以0.1m/s的速度在物体A表面向左做匀速直线运动（不计弹簧测力计、滑轮和绳子的自重及滑轮和绳子之间的摩擦）。下列说法错误的是第1题图第2题图第3题图A.F的功率为0.6WB.弹簧测力计读数为9NC.物体A和地面之间有摩擦力D.如果增大F2，物体A可能向左运动

2.(2分)（2024台州）小柯用图中提升重为400牛的物体，不计摩擦和滑轮自重，下列说法正确的是A.两个滑轮均为定滑轮B.人将绳子拉过1米，物体也上升1米C.物体匀速上升时，人对绳子的拉力为200牛D.使用该装置不能省力，但能改变力的方向

3.(2分)（2024杭州）如图所示装置，在水平拉力F的作用下，物体M沿水平地面做匀速直线运动，已知弹簧秤读数为10牛，物体M的运动速度为1米/秒（若不计滑轮与绳子质量、绳子与滑轮间的摩擦、滑轮与轴间的摩擦）。那么在此过程中A.物体M与地面间的摩擦力为5牛C.水平拉力F做功的功率为20瓦B.物体M与地面间的摩擦力为10牛D.1秒内滑轮对物体M做功为10焦

4.(2分)如图所示，在水平拉力F的作用下使物体G沿水平地面匀速直线运动，若滑轮与绳子质量及摩擦不计，已知物体与地面间的摩擦力为10N，物体运动速度为2m/s，那么关拉力F的大小和拉力的功率P的大小，下列说法正确的是A.拉力大小为10NB.拉力大小为5NC.拉力的功率大小为20WD.拉力的功率大小为10W

5、如图所示，利用轻质滑轮组匀速拉动水平地面上重为300N的物体，拉力F的大小为30N。若物体和地面之间的摩擦力大小为45N，则A处的拉力大小和滑轮组的机械效率分别为A45N、50?5N、75?0N、50?0N、75%

6.(3分)在生活、生产中我们会经常要用到一些工具，这些工具为我们的生产生活带来了便利。请据图回答以下三个问题：

(1)图甲中切果器的刀片很薄，这样制作的目的是为了_；

(2)图乙是电磁选矿的原理图，工作时铁砂将落入_箱；

(3)体重为550N的小科用图丙所示的滑轮组匀速提升重物，竖直向下匀速拉动绳子过程中绳始终未断裂（滑轮和绳子的质量、轮与轴间的摩擦不计）。使用此滑轮组能提升的最大物重为_N。

7、如图所示，物体G在拉力F的作用下作匀速直线运动，拉力所做的功是900J，物体在2s内向左移动了4m，滑轮组的机械效率是60%。求：

(1)有用功是多少

(2)有用功的功率是多大

(3)拉力F是多大

(4)物体所受的摩擦力是多大

8.(15分)在拓展课上，小泉同学模拟某建筑工地上拉动工件的情景，设置了如图所示的滑轮组。他用该滑轮组在4秒内将一个重为100牛的物体，沿着水平地面匀速拉动了2米。人的拉力为18牛，物体移动时受到地面的摩擦力为物重的0.35倍，不计绳重及机械的摩擦。求：

(1)人的拉力所做的功。

(2)人的拉力做功的功率。

(3)动滑轮受到的重力。

9.(13分)（2024舟山）如图甲为塔式起重机简易示意图，塔式起重机主要用房屋建筑中材料的输送及建筑构件的安装（动滑轮重、绳重及摩擦均不计，g取10牛/千克）

(1)为保持平衡，起重臂的长度越长的塔式起重机，配备的平衡重的质量应越_

(2)图乙为起重机钢丝绳穿绳简化示意图，滑轮a的作用是_若钢丝绳能承受的最大拉力为3104牛，则能吊起货物的质量不能超过_千克

(3)若将重为1.2104牛的货物由地面沿竖直方向匀速提升30米，再沿水平方向移动20米，则此过程中克服货物重力做功多少焦

(4)若该起升电动机的效率为90%，将重为1.2104秒，则该起升电动机的实际功率是多少瓦牛的货物提升到30米的高度，用时50考点三斜面

1.(2分)如图所示是使用简单机械匀速提升同一物体的四种方式(不计机械自重和摩擦)，其中所需动力最小的是A.B.C.D.

2、如图所示，斜面长4m，高2m，工人用400N的力沿斜面将重为600N的箱子，从底端推到顶端下列说法中正确的是A有用功为1800J，总功1200JB有用功为1200J，额外功为800JC总功为1600J，机械效率为75D总功为800J，机械效率为3、如图所示，斜面长4m，高2m质量为50kg的小明站在斜面顶端，用平行斜面向上的75N的拉力将100N重的物体从斜面底端匀速拉到斜面顶端，g=10N/kg，那么AXX对物体做的总功为1300JB斜面的机械效率是75%C物体所受的摩擦阻力为75ND物体所受的摩擦阻力为25N

4、已知斜面的长为L，高为h，用沿斜面向上的推力F，使物体匀速地从斜面底端运动到顶端。若物重为G，克服摩擦阻力做的功为W，则斜面的机械效率为A、B、C、D、5、如图所示，有一斜面长为L，高为h，现用力F沿斜面把物重为G的物体从底端匀速拉到顶端已知物体受到斜面的摩擦力为f，则下列关斜面机械效率的表达式正确的是

6、一个斜面的高为h，长为l，该斜面的机械效率为现把重为G的物体沿斜面匀速向上移动，则物体受到的滑动摩擦力的大小

7、如图所示，重为3.2104N的卡车，经过一段水平路面，以

9.6104W的恒定功率沿与水平地面成30角的斜坡匀速向上爬行经过30s后到达坡顶，已知斜坡的机械效率为80%求：

(1)该斜坡高h为多少米

(2)汽车行驶的速度

(3)汽车行驶中受到的摩擦力

8、如图所示，物重G为2000N，斜面长5m，高3m，斜面和滑轮组装置的总机械效率为80%，若将重物沿斜面以0.2m/s的速度拉上来，求：

(1)所需拉力F是多少

(2)机械的总功率是多少
