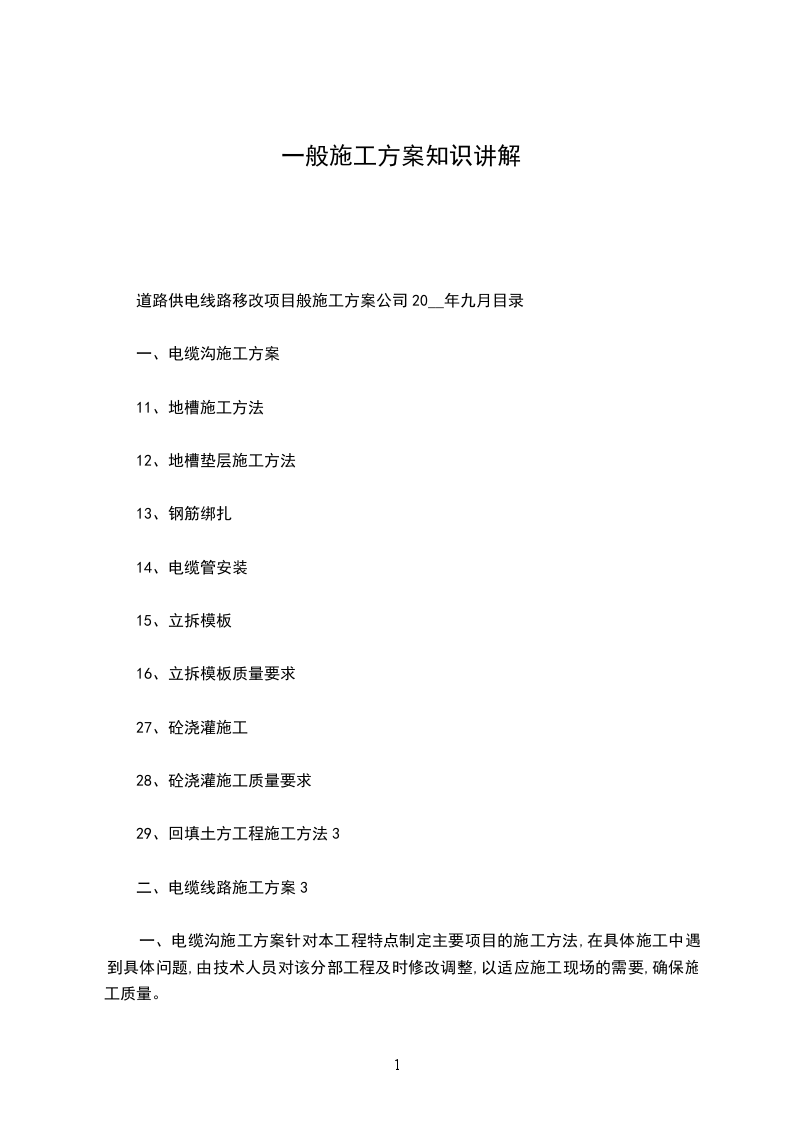

一般施工方案知识讲解

道路供电线路移改项目般施工方案公司20__年九月目录

一、电缆沟施工方案

11、地槽施工方法

12、地槽垫层施工方法

13、钢筋绑扎

14、电缆管安装

15、立拆模板

16、立拆模板质量要求

27、砼浇灌施工

28、砼浇灌施工质量要求

29、回填土方工程施工方法3

二、电缆线路施工方案3

一、电缆沟施工方案针对本工程特点制定主要项目的施工方法,在具体施工中遇到具体问题,由技术人员对该分部工程及时修改调整,以适应施工现场的需要,确保施工质量。

1、地槽施工方法

1、土方开挖完成后请现场甲方项目经理及现场监理进行验槽合格后再进行下道工序施工。

2、主要施工方法:采取流水作业、交叉穿插施工,届时请甲方及监理人员给子大力支持,及时给予检查验收。

3、地槽时每隔10M20M设一个集水井,以便及时抽排槽中积水确保施工质量。遇有地下管线时及时向有关人员汇报,研究解决办法,防止盲目施工造成额外失

2、地槽垫层施工方法:素砼垫层施工前先对沟槽轴线、宽度、标高等进行检查并办理隐验手续。安装的模板已经过检验,在槽帮或模板上做好砼垫层顶面水平标志,素砼垫层采用平板振动器振动、砼振动密实、表面用抹子搓平、雨天施工时加以覆盖确保砼的质量。

3、钢筋绑扎先弹出轴线中心线和边侧线划好箍筋分档线,进行定位筋绑扎,根据电缆井长度进行分段绑扎、分段安装、箍筋尺寸间距要符合设计要末,主筋接头一个断面接头数量得大于25%,在扎筋的同时需及时加垫砼保护层垫块,否则到浇砼时将无法加垫。如发现墙上有垃圾、必须在扎筋前予以彻底清理。所有钢筋严禁带泥带油下坑绑扎,如以污染需在绑扎前予以清洗处理。

4、电缆管安装:直埋管的连接采用承插式接头,为了便于管子插入可在止水橡胶的内侧和插入端的外面涂上少量肥皂水或专用润滑剂、管材端头应标有插入长度的标志线,管子插入后要加以确认。排管敷设前先检查排管有无损坏、管道内部是否清洁无杂物,涂抹润滑剂同直埋管做法。排管敷设分段时要将管口临时封闭、以免泥浆杂物进入管道。

5、立拆模板

1.根据已弹好的模板位置线进行支立、并校验基础轴线

2.立模前应有专人清理基槽内碎土杂物、清理干净后再进施工

3.支撑间距必须满足砼浇灌强度确保不跑模、涨模。

4.模板安装完后检查上口是否平直、扣件螺栓是否紧固、拼缝须严密经检查符合要求方准浇灌砼。

5.常温施工时砼强度达到1MA冬季施工砼必须达到4MFA方可拆模、拆模时应以同条件养护试压块抗压强度为准。

6.拆模时应先松开扣件螺栓和支撑,使模板完全脱离砼表面,当局部有吸附或粘接时,可在模板下口用撬棍松动、拆下的螺栓零件应清点后保管好。

7.为了便于脱模以保证砼质量、模板必须涂刷脱模剂常用的有,废机油类:配合比一废机油:柴油=1:2;水性脱模剂:配合比一洗衣粉:滑石粉=1:5

6、立拆模板质量要求:

1.模板位置线要弹准确，误差应小于2M,模板安装牢固、拼接严密、无松动以保证施工过程中不变形、不移位、不漏浆。

2.模板板面清干净脱模剂涂刷均匀。模板安装约允许偏差须符合国家建筑工程质量检验评定标准规定

7、砼浇灌施工

1.各项原材料须经检验符号规范要求

2.混礙土配合比须经试验试配确定砼搅拌必须严格掌握配合比、不得擅自变动,按重量比试拌时材料必须过秤、并在工程车上划好刻度线,材料按石子、水泥、砂顺序倒于上料斗内,先干拌0.51min再加水,加水后搅拌时间不少于

1.5min。

4.砼须及时浇筑使用、如有离柝现象必须重新拌合。

5.遇接头二次浇灌时、要将松动石子菌除清理干净并用清水清洗干净进行接浆处理后才可进行继续浇灌。

6.灌完成后及时加盖草包或塑料膜保湿养护。

8、砼浇灌施工质量要求:

1.根据规定留置砼试压块并及时保养到期送检。

2.砼应平正密实、施工缝接楼严密、防止因接槎未处理好以致渗水。

3.严格掌握水灰比不准随意加减用水量。振捣密实严格把关以防漏振。掌握脱模时间、防止脱模早造成麻面、缺棱掉角。

9、回填土方工程施工方法:1沟槽内回填夯实时砼强度不小于设计强度的70%时、才可进行

2.电缆排管两侧砼包封与沟边距离250mn位置采用石屑兑520MMg碎石子进行回填夯实、其比例为1:1。

3.其他上口回填6%灰土部分必须拣清土中的杂物,仍由我公司完成,采用振动进行夯实每层至少夯打三遍,密实度达95%。

二、电缆线路施工方案

1、各种电缆沟、电缆井的盖板均为活动盖板，全部电缆施放后在再行封闭。电缆沟内支架间隔w0.8米。

2、电力电缆在沟、井内相互之间的平行距离应保持在0.2米以上。

3、电力电缆与公路、街道交叉应敷设在管中，管内径不得小于电缆外径的

1.5倍，距离道路表面不得小于

1.0米。过路管应伸出公路边缘

1.0米。

4、电缆在引入建筑物、电缆沟或电缆井时，应穿管，井在管口加以堵塞，以防漏水。

5、地下井排敷设的电缆，其中间接头盒位置必须相互错开，其净距离不应小于0.5米，并设在电缆井内。

6、电缆中间接头盒外面应有防止机械损伤的保护盒。

7、电缆线路应设电缆位置标志，要求每隔30米及拐点必须装设1个。

8、电缆井内的电缆和中间头以及电缆终端头均应安装铭牌，标明线路名称、电缆型号等，相位颜色应明显。

9、三芯电力电缆接头盒、终端盒的外壳和终端杆塔铠装电缆的外皮以及穿电缆的钢管均应直接接地，接地电阻应在4欧以下。

10、埋设地下的电缆均应在回填土前进行隐蔽工程验收。并绘制竣工图，标明具体坐标、地埋位置及走向。

11、电缆敷设最小弯曲半径应不低于电缆外径的15倍，敷设时温度不低于0度。

12、电缆预留井的位置，应依照施工电缆的长度及中间接头的预留位置选择。电缆进、出电气设备及上、下杆必须各预留一圈以上。

13、电缆沟挖掘工作来开始前，应将施工地段的地下管线、土质、地形等情况了解清楚，并对应做好防护措施。

14、电缆上杆在保护钢管内敷设时，要用沥青将保护钢管封口。

15、电缆中间接头和终端头应有可靠的防水密封，以防水侵入。

16、电缆终端头出线应保持固定位置，其带电裸露部分之间及至接地部分的距离：户外

17、安装电缆接头或终端头的施工人员应为经过专门训练的合格的电缆技工

18、安装电缆接头或终端头应在气候良好的的条件下进行。应尽量避免在雨天、风雪天或湿度较大的环境下安装，安装户外接头或终端头的工作，须有防止尘土和外来污物的措施。

19、安装在电缆井内的金属构件皆应用镀锌扁钢与接地装置连接，接地电阻应在4欧以下。
