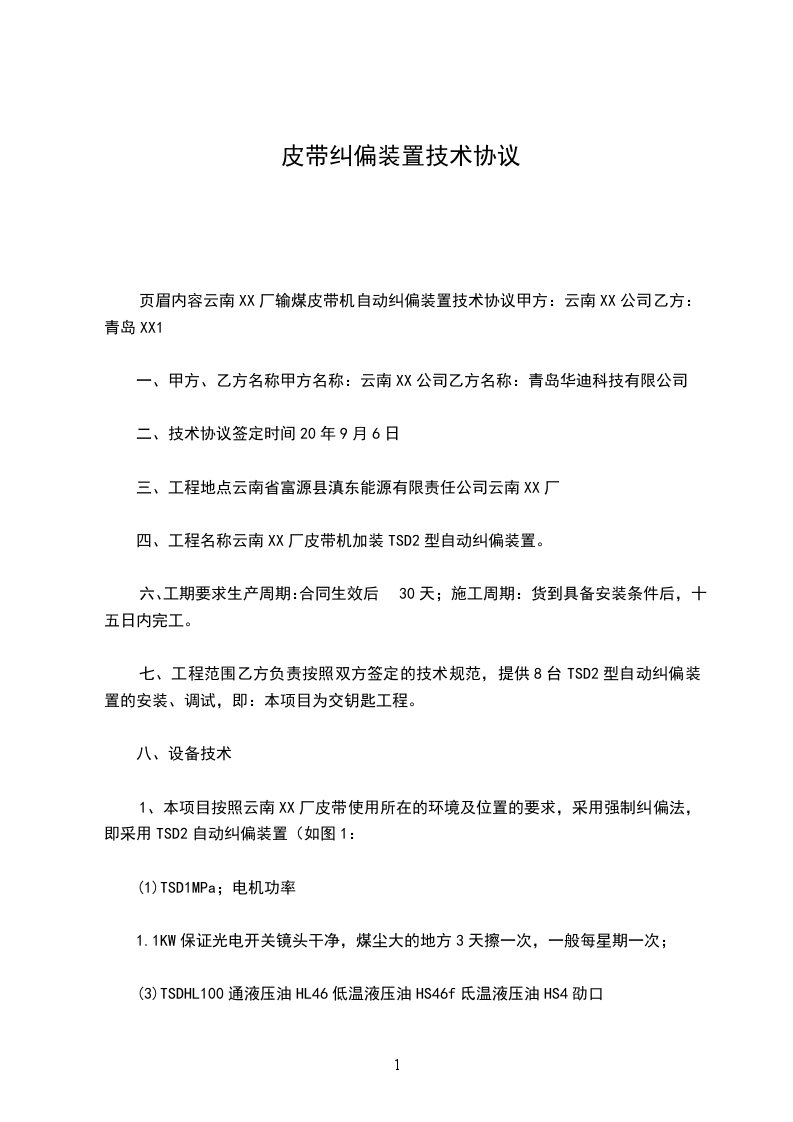

皮带纠偏装置技术协议

页眉内容云南XX厂输煤皮带机自动纠偏装置技术协议甲方：云南XX公司乙方：青岛XX1

一、甲方、乙方名称甲方名称：云南XX公司乙方名称：青岛华迪科技有限公司

二、技术协议签定时间20年9月6日

三、工程地点云南省富源县滇东能源有限责任公司云南XX厂

四、工程名称云南XX厂皮带机加装TSD2型自动纠偏装置。

六、工期要求生产周期：合同生效后30天；施工周期：货到具备安装条件后，十五日内完工。

七、工程范围乙方负责按照双方签定的技术规范，提供8台TSD2型自动纠偏装置的安装、调试，即：本项目为交钥匙工程。

八、设备技术

1、本项目按照云南XX厂皮带使用所在的环境及位置的要求，采用强制纠偏法，即采用TSD2自动纠偏装置（如图1：

(1)TSD1MPa；电机功率

1.1KW保证光电开关镜头干净，煤尘大的地方3天擦一次，一般每星期一次；

(3)TSDHL100通液压油HL46低温液压油HS46f氐温液压油HS4劭口

1.5%T10拼凝齐1J如暂没有上表中液压油，可暂用相近牌号替代，在环境温度超出规定值前必须更换，否则环境温度低于高于规定值时，液压系统将可能失灵。

(4)本设备主控箱材质采用不锈钢防尘防水，不管皮带多宽，带速多高，都可及时纠偏；可实现皮带正反转纠偏，现场需要提供皮带运转的起始信号。

(5)如何实现自动控制调偏：光电开关距离皮带左右间距各2cmi检测高度为10cmi当皮带偏离皮带超过2cmM,光电开关立即发出控制信号，液压油缸工作，带动调心托辗架顺时针或逆时针转动，托辗与皮带间的磨擦力驱使皮带位移并重新居中，达到自动纠偏的目的。

九、技术要求：根据皮带的现场条件及使用特点，带的断面伸长率不均、负荷变化、悬臂经常摆动等因素，造成皮带的跑偏力相对较大，我们要进行强制纠偏，需在皮带机上皮带加装六套TSD2偏装置。目前现有的机械纠偏托辗因锈蚀严重、煤粉聚集过多使现有的机械纠偏设备不灵敏已达不到纠偏目的，根据以上方案即可解决并达到纠偏的最终目的。

十、工程主要技术指标

1、安装要符合相应的电力设备安装标准。

2、电缆的敷设应选择不易遭受各种损坏、在技术上最有利的线路。

3、电缆排列整齐。

4、引进柜内的电缆应排列整齐，避免交叉，应牢固固定，不使所接的端子板受到机械压力，电缆进线部位采用防火腻子封堵。

5、安装后，液压推杆行程、压力达到设计要求，不得有泄漏。

6、油位计清洁明亮，标记清楚正确，不漏油，液压油油位适中。

7、安装后，纠偏装置转动灵活无卡涩现象。

8、红外线光电开关TW886电气装置安装工程接地装置施工及验收规范GB501692输送带自动纠偏装置8套TSDS50R80RAC两个5光电开关固定架两套6油缸Kmail:日期:乙方：青岛XX公司代表：地址：山东省青岛市宁夏路288号青岛XX一层邮编：266071电话：7传真：7e-mail：日期：6
