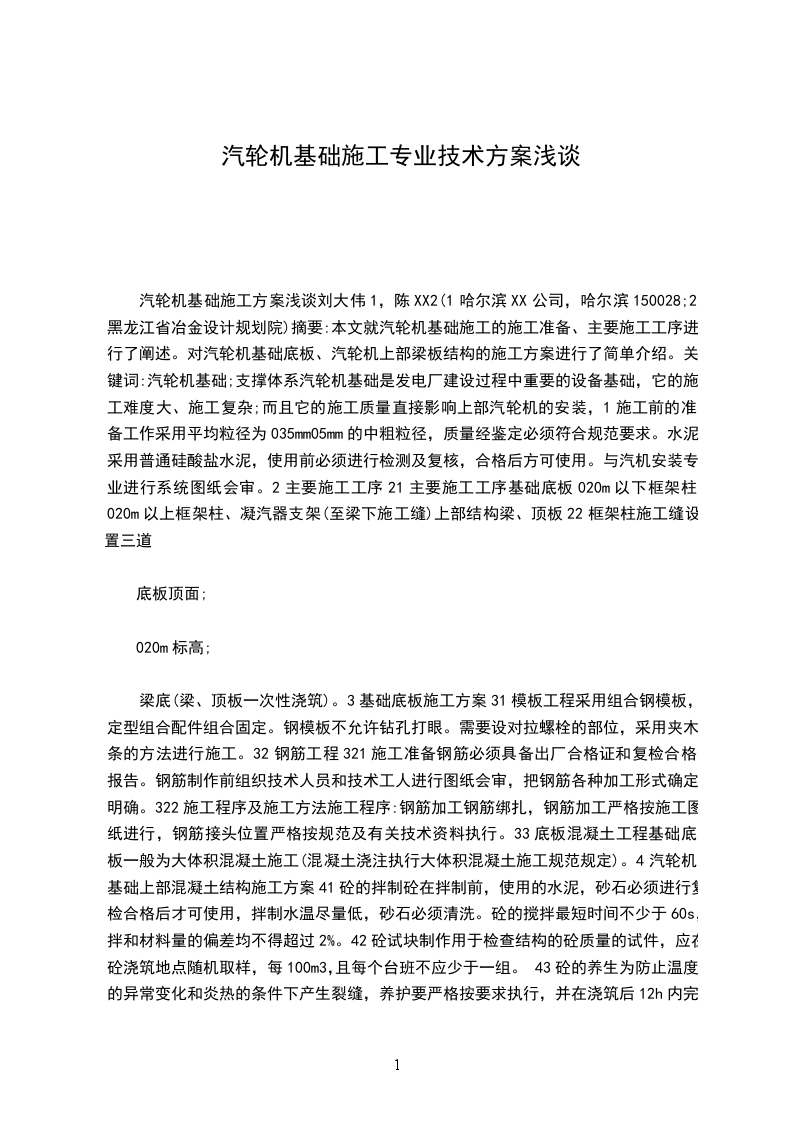

汽轮机基础施工专业技术方案浅谈

汽轮机基础施工方案浅谈刘大伟1，陈XX2(1哈尔滨XX公司，哈尔滨150028;2黑龙江省冶金设计规划院)摘要:本文就汽轮机基础施工的施工准备、主要施工工序进行了阐述。对汽轮机基础底板、汽轮机上部梁板结构的施工方案进行了简单介绍。关键词:汽轮机基础;支撑体系汽轮机基础是发电厂建设过程中重要的设备基础，它的施工难度大、施工复杂;而且它的施工质量直接影响上部汽轮机的安装，1施工前的准备工作采用平均粒径为035mm05mm的中粗粒径，质量经鉴定必须符合规范要求。水泥采用普通硅酸盐水泥，使用前必须进行检测及复核，合格后方可使用。与汽机安装专业进行系统图纸会审。2主要施工工序21主要施工工序基础底板020m以下框架柱020m以上框架柱、凝汽器支架(至梁下施工缝)上部结构梁、顶板22框架柱施工缝设置三道

底板顶面;

020m标高;

梁底(梁、顶板一次性浇筑)。3基础底板施工方案31模板工程采用组合钢模板，定型组合配件组合固定。钢模板不允许钻孔打眼。需要设对拉螺栓的部位，采用夹木条的方法进行施工。32钢筋工程321施工准备钢筋必须具备出厂合格证和复检合格报告。钢筋制作前组织技术人员和技术工人进行图纸会审，把钢筋各种加工形式确定明确。322施工程序及施工方法施工程序:钢筋加工钢筋绑扎，钢筋加工严格按施工图纸进行，钢筋接头位置严格按规范及有关技术资料执行。33底板混凝土工程基础底板一般为大体积混凝土施工(混凝土浇注执行大体积混凝土施工规范规定)。4汽轮机基础上部混凝土结构施工方案41砼的拌制砼在拌制前，使用的水泥，砂石必须进行复检合格后才可使用，拌制水温尽量低，砂石必须清洗。砼的搅拌最短时间不少于60s，拌和材料量的偏差均不得超过2%。42砼试块制作用于检查结构的砼质量的试件，应在砼浇筑地点随机取样，每100m3，且每个台班不应少于一组。43砼的养生为防止温度的异常变化和炎热的条件下产生裂缝，养护要严格按要求执行，并在浇筑后12h内完成。44模板工程所有汽轮机基础上部框架柱找正采用经纬仪三面校正。45钢筋的工程钢筋进厂必须有出厂合格证，进入施工现场必须进行二次复查。钢筋加工必须严格按图纸施工，不得随意变动，并符合图纸要求及GB50204中的有关规定。46脚手架工程及支撑结构脚手架均用4835脚手钢管加密搭设间距300mm，柱与柱之间设剪刀撑，较大大梁支撑采用钢门架和脚手架配合使用。柱施工时，采用双排脚手架，在0200m标高及 510m标高处设立走台，以保证砼浇筑。由于上部梁荷载较大，因此脚手架较为密切搭设时，一定要合理安排搭设顺序。925质量要求51汽轮机基础施工质量控制措施汽轮发电机机组基础是本工程的重要设备基础，该基础的施工质量将直接影响机组能否安全运行，该基础的质量是反映本工程质量管理水平一个窗口，是工程质量评级的主要指标之一。52原材料的质量控制工程所用砂、石的级配要求良好，砂子的含泥量不得大于3%，石子的含泥量不得大于1%，如不能满足要求时，砂石应经过水洗或筛选后使用。砂石每组试样代表的数量不大于400m3。工程所用的钢筋必须是有生产资质厂家的产品，并提供出厂合格证，经各方人员(物资部门、质量管理部门和监理公司)外观检验合格后，共同取样送至项目法人指定的试验检验单位做二次复检，复检结果合格后方可使用，钢筋生产厂家、规格、材质、炉号不同时，应分别取样，每组试样代表的数量不大于60t。53标高及定位轴线控制为了保证定位放线精度，建立汽轮机基础轴线控制网，纵向在汽轮发电机机组中心线上的基础外侧两端，各布置两个控制桩(通视)，横向在发电机中心线、凝汽器中心线上基础两端外侧分别布置两个控制桩(通视)，作为主控制桩。标高线必须复测无误后使用，施工时水准仪跟踪检测。54模板工程质量控制模板的围檩及支撑系统材料采用钢管或钢门型架。土不掉棱角即可。拆梁、板底模时，待混凝土强度达到55混凝土工程质量控制拆侧模时，混凝土的强度能保证混凝100%时方可拆模。汽轮机基础混凝土施工，塌落度为911cm，混凝土运至施工现场时，应随即进行浇筑，并在初凝前浇筑完毕。混凝土入模前应浇水湿润，但不得有积水，对钢筋保护层的厚度，一般可垫预制砂浆块，钢筋保护层的厚度应符合设计要求。浇筑混凝土过程中，应严格保持钢筋平直、位置和保护层厚度正确。并应严格保持预埋件和预留孔洞的位置正确。浇筑过程中，应随时将模内钢筋的临时支撑和混凝土厚度标志抽出，不得埋入混凝土内。混凝土自由倾落高度，不应超过2m。在浇注竖向结构混凝土前，应先在底部填以50100mm厚与混凝土内砂浆成分相同的水泥砂浆。浇注混凝土时，应穿插浇筑，不得任意留设施工缝。每层厚度不超过插入式振捣器作用部分长度的125倍。浇注混凝土连续进行，在前层混凝土初凝之前将次层混凝土浇注完毕。混凝土运输、浇注和间歇的全部时间，不得超过150min。控制浇注层的厚度一般为于00mm，适当减缓浇注速度，延长养护时间。混凝土中设置测温孔。混凝土温差控制在2025之内。养护期间要做好测温记录，每个柱子布设一个测温点，测温深度为大梁的中心，控制混凝土内外温度差在25以内。在混凝土浇注完毕后的12h以内，或当混凝土表面收水即开始加以覆盖和浇水。混凝土养护的时间不少于14d。混凝土养护最初3d内，每隔23h浇水一次，以后每日浇水次数保持混凝土处于足够的湿润状态。6结语汽轮机基础施工以模板支撑体系为重点，保证上部施工结构体系稳定，使上部梁结构没有大的变形和不产生大的挠度变形来保证汽轮机、发电机地脚螺栓预埋管的平面位置和垂直要求。每一个汽轮机基础必须根据实际情况和结构特点进行施工结构验算。
