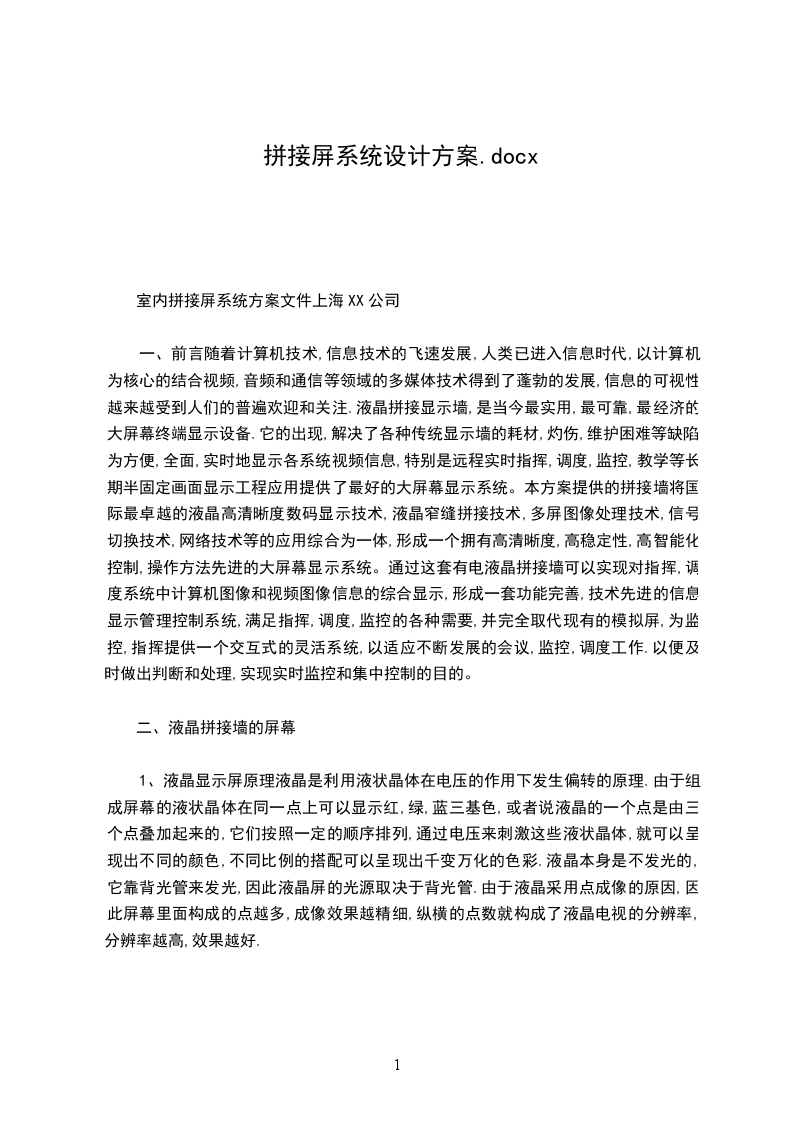

拼接屏系统设计方案.docx

室内拼接屏系统方案文件上海XX公司

一、前言随着计算机技术,信息技术的飞速发展,人类已进入信息时代,以计算机为核心的结合视频,音频和通信等领域的多媒体技术得到了蓬勃的发展,信息的可视性越来越受到人们的普遍欢迎和关注.液晶拼接显示墙,是当今最实用,最可靠,最经济的大屏幕终端显示设备.它的出现,解决了各种传统显示墙的耗材,灼伤,维护困难等缺陷,为方便,全面,实时地显示各系统视频信息,特别是远程实时指挥,调度,监控,教学等长期半固定画面显示工程应用提供了最好的大屏幕显示系统。本方案提供的拼接墙将国际最卓越的液晶高清晰度数码显示技术,液晶窄缝拼接技术,多屏图像处理技术,信号切换技术,网络技术等的应用综合为一体,形成一个拥有高清晰度,高稳定性,高智能化控制,操作方法先进的大屏幕显示系统。通过这套有电液晶拼接墙可以实现对指挥,调度系统中计算机图像和视频图像信息的综合显示,形成一套功能完善,技术先进的信息显示管理控制系统,满足指挥,调度,监控的各种需要,并完全取代现有的模拟屏,为监控,指挥提供一个交互式的灵活系统,以适应不断发展的会议,监控,调度工作.以便及时做出判断和处理,实现实时监控和集中控制的目的。

二、液晶拼接墙的屏幕

1、液晶显示屏原理液晶是利用液状晶体在电压的作用下发生偏转的原理.由于组成屏幕的液状晶体在同一点上可以显示红,绿,蓝三基色,或者说液晶的一个点是由三个点叠加起来的,它们按照一定的顺序排列,通过电压来刺激这些液状晶体,就可以呈现出不同的颜色,不同比例的搭配可以呈现出千变万化的色彩.液晶本身是不发光的,它靠背光管来发光,因此液晶屏的光源取决于背光管.由于液晶采用点成像的原因,因此屏幕里面构成的点越多,成像效果越精细,纵横的点数就构成了液晶电视的分辨率,分辨率越高,效果越好.

2、LCD液晶拼接单元的主要特点:目前，液晶凭借优良的显示性能，已经成为人们认同最理想的显示器件，具有高亮度、高对比度、更好的彩色饱和度、更宽的视角、更好的可靠性、影像稳定不闪烁、较长的使用寿命等特征。

三、液晶拼接墙方案可行性液晶拼接墙既可以采用小屏拼接、也可以采用大屏拼接，拼接可任意组合（MN）。我们会根据不同的客户对拼接系统提出的系统规模、尺寸和应用要求，选择合适的产品和拼接方式，提出具体实施方案，满足系统的应用需求。我们将根据客户对输入信号的要求，选择不同的图像处理系统，实现VGA复合视频、S232通讯接口控制图像控制器来实现任意组合显示模式的切换、信号的切换等。可根据客户的不同需求，打造个性化系统，提供不同的实施方案和技术支持。

四、液晶拼接墙系统的可靠性液晶拼接墙所用的拼接单元是为专业监视器所设计的专用屏，拼接单元可一天24小时连续工作，拼接单元具有可靠性、稳定性高等特点，以保证系统稳定可靠地运行。由于低功耗、重量轻、寿命长，无辐射等特点，使液晶拼接墙可靠性极高，一般可正常工作6万小时以上。

五、液晶拼接墙系统的经济性下面让我们来比较一下等离子拼接墙、DLP拼接墙与液晶拼接墙的价格及维护成本：等离子拼接墙价格高，一平方米的价格高达十几万，且由于存在等离子烙印灼伤问题，不适宜在显示静态图像的场合使用，总体性价比低。而DLP拼接墙价格也比较高，一年就灯泡的更换费用高达几千块每块屏，一个幕墙加起少则一二万，多则七八万，几年维护的费用惊人，总体性价比低。液晶以其卓越的性能，合理的价格，且高达6万小时的使用寿命，质量稳定，维护费用低，无疑是性价比最好的拼接产品。

六、液晶拼接墙系统机构该拼接墙系统是后端显示部分，其组成结构为：拼接屏、图像控制处理器（内置在屏幕后面）、视频分配器（视频矩阵）、VG6配器（VGA巨阵）、控制软件、机柜、各种线缆。用户自配：控制电脑（配置任意，主板带RS80%。拼接背后要有空调。3）拼接屏幕前后空调温度和湿度应调到同一刻度，以确保拼接墙散热和拼接屏幕的平整度。4）拼接屏房间要求保持干净，防尘。5）消防喷头尽可能远离拼接墙，并且要用喷雾灭火剂。

十一、系统组成的特别说明前面提到过，本液晶拼接墙属于后端显示部分，基本构成为：拼接屏、图像控制处理器、视频分配器（或矩阵）、VG的配器（或矩阵）、控制软件、机柜、各种线缆，用户自配：控制电脑（配置任意，主板带RS屏幕类型三星46寸超窄边拼缝

5.3mm单机分辨率192XXXX1080P单屏有效显示范围1021mm（H）574。7mm（V）单屏外型尺寸1026mm（W）580mm（H）120（D）mm亮度450cd/m2对比度3000:1响应时间8ms可视角度178PC信号RGBt入行频65p,75Q,BNC1S20C50C相对湿度5?%安装方式机柜式/落地式/壁挂式操作方式专业控制软件散热系统智能温控散热系统机壳材质冷轧钢板整机净重

3.46kg

十三、售后服务：

1、由本公司技术工程师指导系统的安装和调试，并在提供的场地或现场就系统设备的操作维护及注意事项对客户的技术人员进行专门培训及指导。

2、公司系统设备提供为期一年的维护，保修期内更换非人为损坏的零配件。

3、保修期后，我公司提供终身维修服务，费用按零配件的成本费收取.如维修地点非我公司驻地，需收取适当差旅费。

4、在响应时间方面，当客户的系统出现不正常情况时，公司会立刻在线或电话帮助客户解决问题，在半小时内提出修复计划；如需到场维修，工程师会在接到报告信息后的第一时间利用最快的交通工具赶赴现场。

5、备份应急服务，如果设备故障在检修后仍无法排除，我公司将提供不低于故障设备规格型号档次的备用设备供使用，直至故障设备修复。

6、建立客户回访制度，有专门售后服务工程师，定时电话访问系统使用情况。

7、为保障任务顺利进行，如遇重要任务，可派工程师现场技术支持

十四、拼接原理图:RS232多路Video控制线NetworkDVD摄像机远程视频信号图像控制器控制线网线RGB线视频线控制PCLAN工作站网络PC电脑手提电脑

十五、方案报价明细:46寸超窄边23拼接单元配置清单序号型号单位数量单价总价说明1UYPUN单元69800/单元58800三星46寸DID液晶屏超车边拼缝

5.3mm外围尺寸：1026（W580（H）120（D）mm显示尺寸：1021（H）574。7（V）分辩率：192XXXX1080P亮度：450cd/m2对比度：3000:12

6、拼接支架单元6600/单元36003控制软件套100配送4单元6300/单元18005设备安装调试费项160XXXX6000暂定6VGA分配器1进8出台180XXXX8007合计71000功能说明：以上配置能实现画面单屏、整屏显示、组合屏显示、漫游开窗，画面任意拼接（内置处理器）备注：以上价格含税。包含一年服务保修
