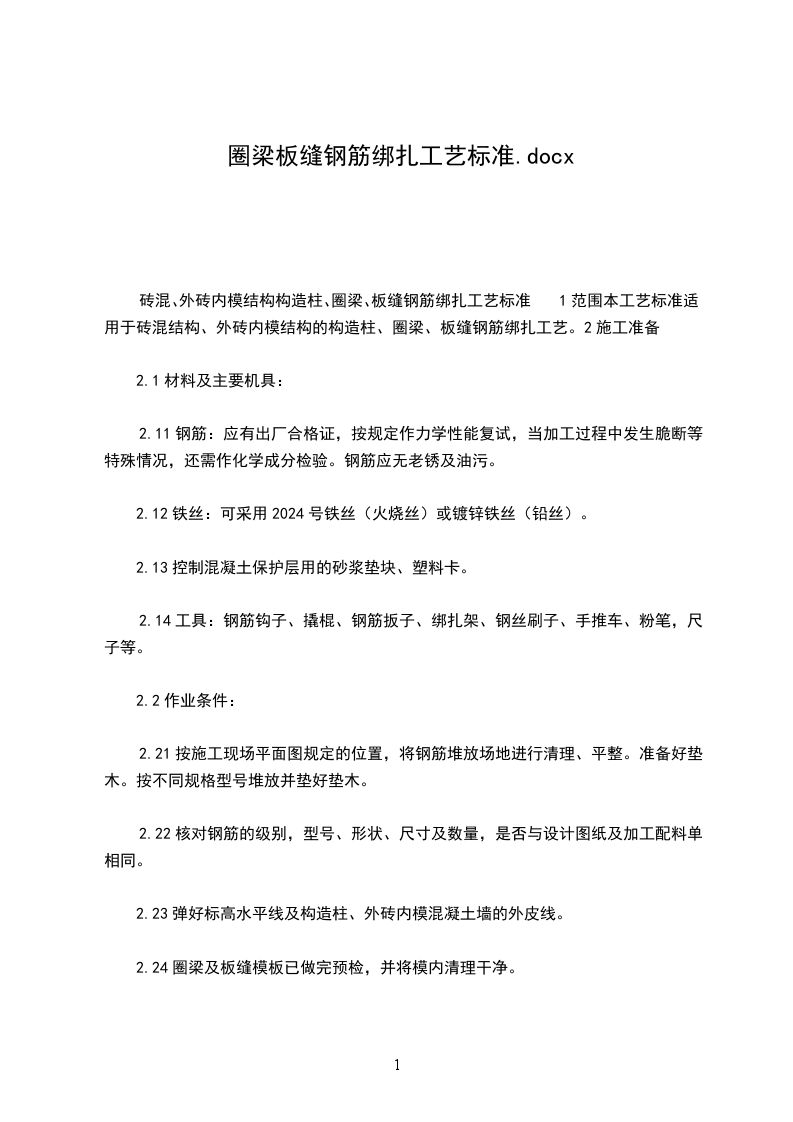

圈梁板缝钢筋绑扎工艺标准.docx

砖混、外砖内模结构构造柱、圈梁、板缝钢筋绑扎工艺标准1范围本工艺标准适用于砖混结构、外砖内模结构的构造柱、圈梁、板缝钢筋绑扎工艺。2施工准备

2.1材料及主要机具：

2.11钢筋：应有出厂合格证，按规定作力学性能复试，当加工过程中发生脆断等特殊情况，还需作化学成分检验。钢筋应无老锈及油污。

2.12铁丝：可采用2024号铁丝（火烧丝）或镀锌铁丝（铅丝）。

2.13控制混凝土保护层用的砂浆垫块、塑料卡。

2.14工具：钢筋钩子、撬棍、钢筋扳子、绑扎架、钢丝刷子、手推车、粉笔，尺子等。

2.2作业条件：

2.21按施工现场平面图规定的位置，将钢筋堆放场地进行清理、平整。准备好垫木。按不同规格型号堆放并垫好垫木。

2.22核对钢筋的级别，型号、形状、尺寸及数量，是否与设计图纸及加工配料单相同。

2.23弹好标高水平线及构造柱、外砖内模混凝土墙的外皮线。

2.24圈梁及板缝模板已做完预检，并将模内清理干净。

2.25预应力圆孔板的端孔已按标准图（96G44）的要求堵好。3操作工艺

3.1构造柱钢筋绑扎：

3.11工艺流程：预制构造柱钢筋骨架修整底层伸出的构造柱搭接筋安装构造柱钢筋骨架绑扎搭接部位箍筋

3.12预制构造柱钢筋骨架：

3.121先将两根竖向受力钢筋平放在绑扎架上，并在钢筋上画出箍筋间距。

3.122根据画线位置，将箍筋套在受力筋上逐上绑扎，要预留出搭接部位的长度。为防止骨架变形，宜采用反十字扣或套扣绑扎。箍筋应与受力钢筋保持垂直；箍筋弯钩叠合处，应沿受力钢筋方向错开放置。

3.123穿另外二根受力钢筋，并与箍筋绑扎牢固，箍筋端头平直长度不小于10d（d为箍筋直径），弯钩角度不小于135。

3.124在柱顶、柱脚与圈梁钢筋交接的部位，应按设计要求加密柱的箍筋，加密范围一般在圈梁上、下均不应小于六分之一层高或45cm，箍筋间距不宜大于10cm（柱脚加密区箍筋待柱骨架立起搭接后再绑扎）。

3.13修整底层伸出的构造柱搭接筋：根据已放好的构造柱位置线，检查搭接筋位置及搭接长度是否符合设计和规范的要求。底层构造柱竖筋与基础圈梁锚固；无基础圈梁时，埋设在柱根部混凝土座内，如图43。

3.153当构造柱设置在无横墙的外墙处时，构造柱钢筋与现浇或预制横梁梁端连接绑扎构造，要符合多层砖混设置钢筋混凝土构造柱抗震设计与施工规范（JGJ1392）对钢筋搭接的有关要求。

3.25圈梁钢筋应互相交圈，在内墙交接处、墙大角转角处的锚固长度，均要符合设计要求。

3.26楼梯间、附墙烟囱、垃圾道及洞口等部位的圈梁钢筋被切断时，应搭接补强，构造方法应符合设计要求，标高不同的高低圈梁钢筋，应按设计要求搭接或连接。

3.27安装在山墙圈梁上的预应力圆孔板，其外露的预应力筋（即胡子筋）按标准图集京96G44要锚入在圈梁钢筋内。

3.28圈梁钢筋绑完后，应加水泥砂浆垫块，以控制受力钢筋的保护层。

3.3板缝钢筋绑扎

3.31工艺流程支板缝模板预制板端头预应力锚固筋弯成45放通长水平构造筋与板端锚固筋绑扎

3.32支完缝模板作完预检，将预制圆孔板外露预应力筋（即胡子筋）弯成弧形，两块板的预应力外露筋互相交叉，然后绑通长6水平构造筋和竖向拉结筋，见图45。

3.34墙两边高低不同时的钢筋构造见图47。

3.36构造柱、圈梁、板缝钢筋绑完之后，均要求做隐蔽工程检查，合格后方可进行下道工序。4质量标准

4.1保证项目：

4.11钢筋的品种和质量必须符合设计要求和有关标准的规定，进口钢筋焊接前必须进行化学成分检验的焊接试验，符合有关规定后方可焊接。检验方法：检查出厂合格证和试验报告单。

4.12钢筋表面必须清洁，带有颗粒状或片状老锈，经除锈后仍有麻点的钢筋，严格按原规格使用。

4.13钢筋对焊或电弧焊焊接接头，按规定取试件，其机械性能试验结果必须符合钢筋焊接及验收规范的规定。

4.2基本项目：

4.21钢筋的绑扎、缺扣、松扣的数量不得超过绑扣数的10%，且不应集中。

4.22弯钩朝向正确，绑扎接头应符合施工规范的规定，其中搭接长度均不少于规定值。

4.23用级钢或冷拔低碳钢丝制作的箍筋，其数量、弯钩角度和平直长度，均应符合设计要求和施工规范的规定。

4.24对焊接头无横向裂纹和烧伤，焊包均匀。接头弯折不大于4，轴线位移不大于0.1d，且不大于2mm。电弧焊接头，焊缝表面平整，无凹陷，无焊瘤，接头处无裂纹、气孔、夹渣及咬边。接头处弯折不大于4，钢筋轴线位移不大于0.1d，且不大于3mm。焊缝厚度不大于0.05d，宽不小于0.1d，长不小于0.5d。

4.3允许偏差项目，见表47项次项目允许偏差（mm）检验方法1骨架的宽度、高度5尺量检查2骨架的长度10尺量检查3受力钢筋间距10尺量两端、中间各一点，取其最大值排距54箍筋、构造筋间距20尺量连续三档，取其最大值5焊接预埋件中心线位移5尺量检查水平高差 3，-06受力钢筋保护层5尺量检查5成品保护

5.1构造柱、圈梁钢筋如采用预制骨架时，应在指定地点垫平码放整齐。

5.2往楼层上吊运钢筋存放时，应清理好存放地点，以免变形。

5.3不得踩踏已绑好的钢筋，绑圈梁钢筋时不得将梁底砖碰松动。6应注意的质量问题

6.1钢筋变形：钢筋骨架绑扎时应注意绑扣方法，宜采用十字扣或套扣绑扎。

6.2箍筋间距不符合要求：多为放置砖墙拉结筋时碰动所致。应在砌完后合模前修整一次。

6.3楼板端头钢筋连接不当：应在楼板吊装前将板端外露预应力筋弯成45，吊装就位后加通长钢筋绑扎。同时要注意在安装楼板过程中，不得将板端外露预应力筋折断。

6.4阳台处钢筋压扁：阳台下的圈梁为“L”形箍筋，吊装阳台时必须注意保护，如碰坏，应将阳台吊起，修整钢筋后，再就位阳台。

6.5构造柱伸出钢筋位移：除将构造柱伸出筋与圈梁钢筋绑牢外，并在伸出筋处绑一道定位箍筋，浇筑完混凝土后，应立即修整。

6.6板缝筋处露：纵向板缝筋应绑好砂浆垫块，横向板缝要把钢筋绑在板端头外露预应力筋上。7质量记录本工艺标准应具备以下质量记录：

7.1钢筋出厂质量证明书或试验报告单。

7.2钢筋机械性能试验报告。

7.3进口钢筋应有化学成分检验报告和可焊性试验报告。国产钢筋在加工过程中发生胞断、焊接性能不良和机械性能显著不正常的，应有化学成分检验报告。

7.4钢筋分项工程质量检验评定资料。

7.5钢筋分项隐蔽工程验收记录。
