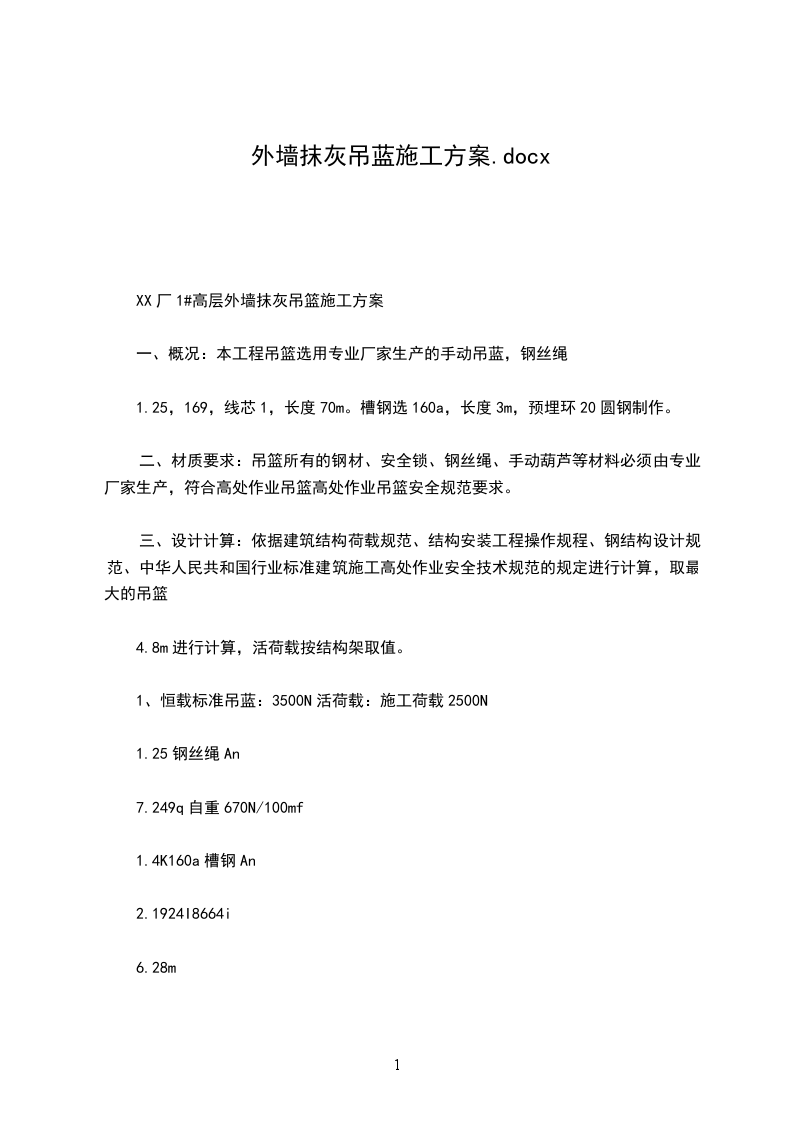

外墙抹灰吊蓝施工方案.docx

XX厂1#高层外墙抹灰吊篮施工方案

一、概况：本工程吊篮选用专业厂家生产的手动吊蓝，钢丝绳

1.25，169，线芯1，长度70m。槽钢选160a，长度3m，预埋环20圆钢制作。

二、材质要求：吊篮所有的钢材、安全锁、钢丝绳、手动葫芦等材料必须由专业厂家生产，符合高处作业吊篮高处作业吊篮安全规范要求。

三、设计计算：依据建筑结构荷载规范、结构安装工程操作规程、钢结构设计规范、中华人民共和国行业标准建筑施工高处作业安全技术规范的规定进行计算，取最大的吊篮

4.8m进行计算，活荷载按结构架取值。

1、恒载标准吊蓝：3500N活荷载：施工荷载2500N

1.25钢丝绳An

7.249q自重670N/100mf

1.4K160a槽钢An

2.1924I8664i

6.28m

1.72/m3W1083E206103N

22、荷载计算：恒载标准吊篮：取3500N施工荷载25001.12750取3000N

3、钢丝绳计算钢丝绳选

1.25169绳芯1钢丝绳破断拉力换算系数取0.85T

1.23500

1.430XXXX8400NKF/T862

6.31/840010.27K104、槽钢计算荷载：（3500 670）

1.2 30001.49204N强度：315N/3满足要求刚度：P3500 670 300XXXX7170Nma/II3/qEI1/97170（

2.11000）06100XXXX0000.00450满足要求。稳定性：增设两道竖杆将槽钢夹住，然后在前后两边增设水平杆将槽钢压在架体上，可满足稳定性。吊环验算：吊环所受作用P3500 670 3000 1

7.221

7.5312N

7.5KN选用20，起吊标准值为3.14KN，可满足。

四、安装要求：

1、搭设屋面支撑架：支撑架搭设采用48脚手钢管，材质必须合格，不得有裂纹、变形、锈蚀严重等现象。采用的扣件必须牢固可靠。支撑架立杆间距不得超过1.2m，穿在预埋环里的钢管，必须用木块楔牢固，并通过扣件与立杆牢固连接，支撑架高出女儿墙10，避免槽钢直接落在女儿墙上。

2、搁置槽钢：搁置槽钢时，注意伸出墙外的一端高于固定端100，同时必须满足悬臂端与固定端之比1：3的要求，并严格按吊篮布置图控制好槽钢间距，避免吊篮相互交叉。将钢丝绳穿过固定端的角钢孔、水平钢管或预埋环上，用绳卡卡牢固，每个绳头必须保证有三个绳卡，间距不得小于150。最后在槽钢的两侧加两根立杆，上面加两道水平杆将槽钢固定在架体上。

3、安放丝绳：钢丝绳要安放前必须用塔吊吊至屋面处通过角钢孔，由高处往下放，不得从低向高吊。往下放钢丝绳时，不得少于3人，操作人员必须戴手套，将钢丝绳握紧握牢，缓慢下降，最后用绳卡将绳头卡牢。

4、吊篮就位安装：将拼装好的吊篮按吊篮布置图在地面上排好，分别将吊篮钢丝绳和安全锁钢丝绳穿好，每根保险绳上安装安全锁

五、荷载试验：吊篮安装完毕后，应做静荷载试验，方法是加施工荷载2000kg，放置一夜观察变化。

六、检查验收：吊篮安装完毕，经省建总公司安检部门检查合格验收合格后使用。

七、安全注意事项：

1、钢丝绳与悬挑槽钢连接应有防止钢丝绳受剪措施（可采用将直角边打磨或加放半圆形木块等措施）。

2、篮内作业的人员必须佩戴安全帽，系好安全带，并经体检身体健康，没有高血压、心脏病、恐高症等症状。

3、吊篮应设置防护顶板。

4、必须设专人组装、操作、维护、保养，随时检查葫芦及安全锁。

5、雷、雨、雾天及六级风以上严禁使用甘肃省建筑工程总公司XX厂1#高层项目部20年5月30日XX厂1#高层商住楼工程外墙抹灰安全技术交底

一、概况：本工程外墙抹灰采用悬挂吊篮，吊篮悬挂总高度65m，吊篮规格

20.8m；

30.8m，部分墙面采用组合吊篮，该项施工属高空作业，要求每个操作人员必须提高安全意识，严格按吊篮操作规程及高空作业安全技术交底进行操作。

1、参加该项施工的所有人员必须经过体检，身体健康，没有心脏病、高血压、恐高症等症状。

2、在正式操作前进行一次适应性锻炼。

3、操作人员必须戴好安全帽，系好安全带，安全带固定在吊篮横杆上，不离开吊篮不得解开安全带。

4、同一吊篮的两个人在吊篮上升或下降时，必须同步，不得出现高低差，安全锁应与上升或下降同步，确保保险作用。

5、操作时操作人员必须站在吊篮底板上，不得站在横杆上操作。

6、吊篮悬挂在空中时，严禁拆卸手扳葫芦、安全锁，确要进行拆卸时，在落实安全措施的情况下由专人进行。

7、摇手扳葫芦的钢管，必须搁置在规定的部位，不得放在吊篮底板上。

8、雷、雨、雾天及六级风以上严禁使用。

9、不得将吊篮内的任何东西从高空抛下

10、上下班进出或跨越吊篮时，必须谨慎小心，并设人将吊篮固定。

1

1、随时检查吊篮架钢丝绳、安全锁等部位，发现问题立即提出整改。交底人：操作班组：甘肃省XX厂1#高层项目部20年5月日
