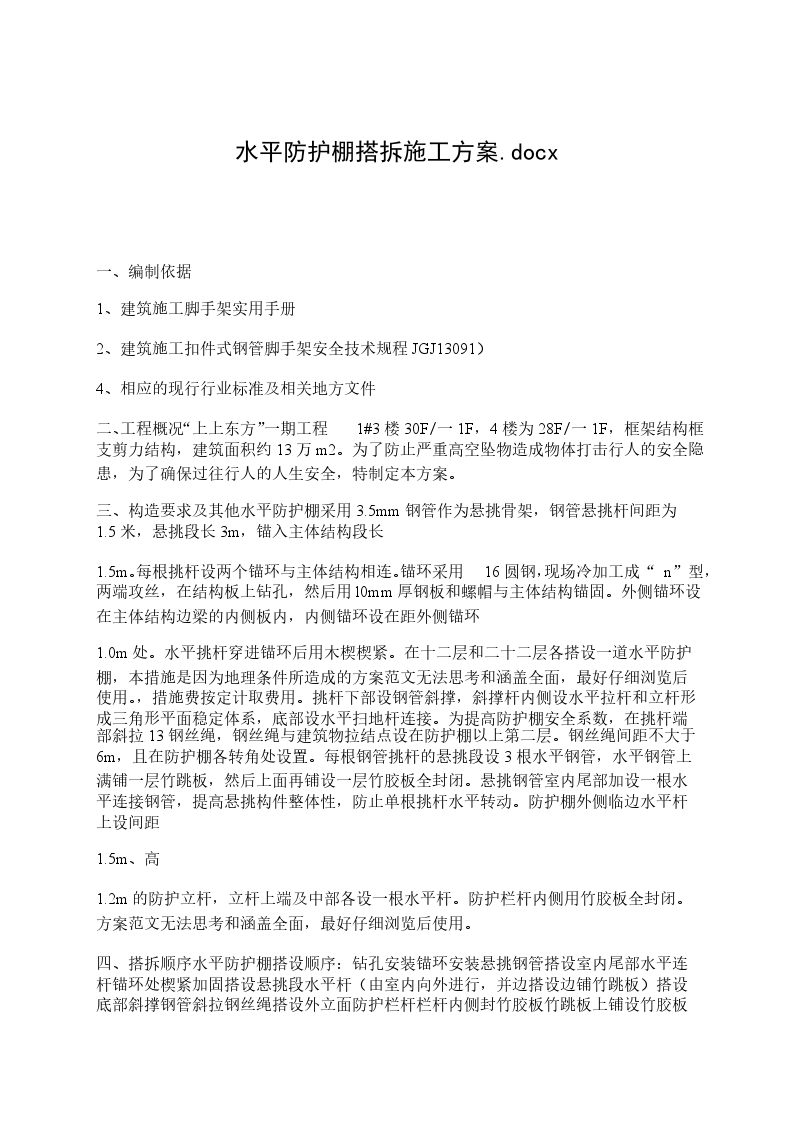

水平防护棚搭拆施工方案.docx
一、编制依据
1、建筑施工脚手架实用手册
2、建筑施工扣件式钢管脚手架安全技术规程JGJ13091）
4、相应的现行行业标准及相关地方文件
二、工程概况“上上东方”一期工程1#3楼30F/一1F，4楼为28F/一1F，框架结构框支剪力结构，建筑面积约13万m2。为了防止严重高空坠物造成物体打击行人的安全隐患，为了确保过往行人的人生安全，特制定本方案。
三、构造要求及其他水平防护棚采用3.5mm钢管作为悬挑骨架，钢管悬挑杆间距为1.5米，悬挑段长3m，锚入主体结构段长
1.5m。每根挑杆设两个锚环与主体结构相连。锚环采用16圆钢，现场冷加工成“n”型，两端攻丝，在结构板上钻孔，然后用l0mm厚钢板和螺帽与主体结构锚固。外侧锚环设在主体结构边梁的内侧板内，内侧锚环设在距外侧锚环
1.0m处。水平挑杆穿进锚环后用木楔楔紧。在十二层和二十二层各搭设一道水平防护棚，本措施是因为地理条件所造成的方案范文无法思考和涵盖全面，最好仔细浏览后使用。，措施费按定计取费用。挑杆下部设钢管斜撑，斜撑杆内侧设水平拉杆和立杆形成三角形平面稳定体系，底部设水平扫地杆连接。为提高防护棚安全系数，在挑杆端部斜拉13钢丝绳，钢丝绳与建筑物拉结点设在防护棚以上第二层。钢丝绳间距不大于6m，且在防护棚各转角处设置。每根钢管挑杆的悬挑段设3根水平钢管，水平钢管上满铺一层竹跳板，然后上面再铺设一层竹胶板全封闭。悬挑钢管室内尾部加设一根水平连接钢管，提高悬挑构件整体性，防止单根挑杆水平转动。防护棚外侧临边水平杆上设间距
1.5m、高
1.2m的防护立杆，立杆上端及中部各设一根水平杆。防护栏杆内侧用竹胶板全封闭。方案范文无法思考和涵盖全面，最好仔细浏览后使用。
四、搭拆顺序水平防护棚搭设顺序：钻孔安装锚环安装悬挑钢管搭设室内尾部水平连杆锚环处楔紧加固搭设悬挑段水平杆（由室内向外进行，并边搭设边铺竹跳板）搭设底部斜撑钢管斜拉钢丝绳搭设外立面防护栏杆栏杆内侧封竹胶板竹跳板上铺设竹胶板验收水平防护棚的拆除：遵循先搭设后拆除的原则。方案范文无法思考和涵盖全面，最好仔细浏览后使用。
五、搭拆安全要求
1、在水平防护搭设和拆除前，必须进行安全技术交底。
2、高处作业人员必须经过专业技术培训及专业考试合格，持证上岗。
3、防护棚采用的钢管、扣件等材料必须符合JGJ130-2001建筑施工扣件式钢管脚手架安全技术规范及有关标准要求。
4、搭设和拆除水平防护棚时，操作工人的“安全三宝”必须齐备，且应正确使用。
5、在防护棚搭拆时，应避免上下同时作业，把操作时间错开。
6、搭拆防护棚时，所有材料、工具应堆放在建筑物外边线以内至少2m，堆码高度不超过1m。
7、拆除的材料必须传递到楼层内并及时运走，严禁高空抛掷。
8、搭拆防护棚时，应在地面设置警戒区，并派专人监护。
9、防护棚搭拆时，要有专人指挥。管理人员要做到：眼勤、腿勤、嘴勤，对危险情况要积极采取有效安全防护措施，确保人员安全。
10、雨天、雪天及大风天气，暂停防护棚搭拆施工，并应检查维护防护棚的安全。
1
1、防护棚搭设完毕后，必须经过专职安全员验收合格，方可投入使用。
六、计算书
6.l悬挑钢管验算方案范文无法思考和涵盖全面，最好仔细浏览后使用。
8.35钢管特性：A489mm2，I
1.219cm4，W
5.08cm3，i
1.58mm。抗拉、抗压和抗弯强度设计值f205N/mm2。弹性模量E
2.06105N/mm2竹串片脚手板自重：0.35kN/m2考虑承受上部坠落物件荷载：
1.0kN/m水平悬挑杆计算简图如下：水平防护棚仅作极限状态下的强度验算，不作正常使用状态下的变形验算。水平杆间距3m，均布静荷载标准值q
30.3
5.105kN/m均布荷载作用下的弯矩按两跨连续梁计算：MmaKMqL，其中L1为短跨跨度，杨值查施工手册为0.183集中荷载作用下的弯矩按单跨简支梁计算：MmaFL/4将两种荷载作用下的弯矩叠加：Mma0.1
8.31
2.108.5122 0.2
5.1
4.101.80.96KNm方案范文无法思考和涵盖全面，最好仔细浏览后使用。M/W0.96106/（
5.08103）189N/mm26.2斜撑钢管验算支座A左剪力：Va左0.5F KvqL1，式中L；为短跨跨度，Kv值查施工手册为0.896，则：Va左0.5.1
4.10 0.8
9.61
2.105.1
2.205KN支座B左剪力：VB左KvqL1，式中L：为短跨跨度，K、值查施工手册为0281，则：VB左0.2
8.11
2.105.1
20.42KN则RB竖VB左0.42KNRA竖
3.14KN由RA竖得到斜撑杆轴力：NRA竖/cosa
3.14/cos
3.1366KN斜撑杆两端绞支，计算长度L0L3.5mL0/i
3.5/0.0158.2215m查施工手册，0.164则N/A
3.661000/（0.164489）
4.56N/mm26.3斜拉钢丝绳验算由RB竖得到斜拉钢丝绳拉力：TRBcosa042cos450.59KN所需钢丝绳破断拉力总和：Rkt100.59/0.8.2720KN选择13钢丝绳，破断拉力总和76KN，能满足要求。
6.4锚环验算拉环强度计算公式为：其中，f为拉环钢筋抗拉强度，按照混凝土结构设计规范
10.9.8所述在物件的自重标准值作用下，每个拉环按z个截面计算的。拉环的应勺不应大于50N/mml，故拉环钢筋的抗拉强度设计值f50.0N/mm2;所需要的拉环最小直径D4N
(2)72004/（
3.14250.002）1
2.96mm方案范文无法思考和涵盖全面，最好仔细浏览后使用。本设计拉环直径采用12mm，能满足要求！方案范文无法思考和涵盖全面，最好仔细浏览后使用。
