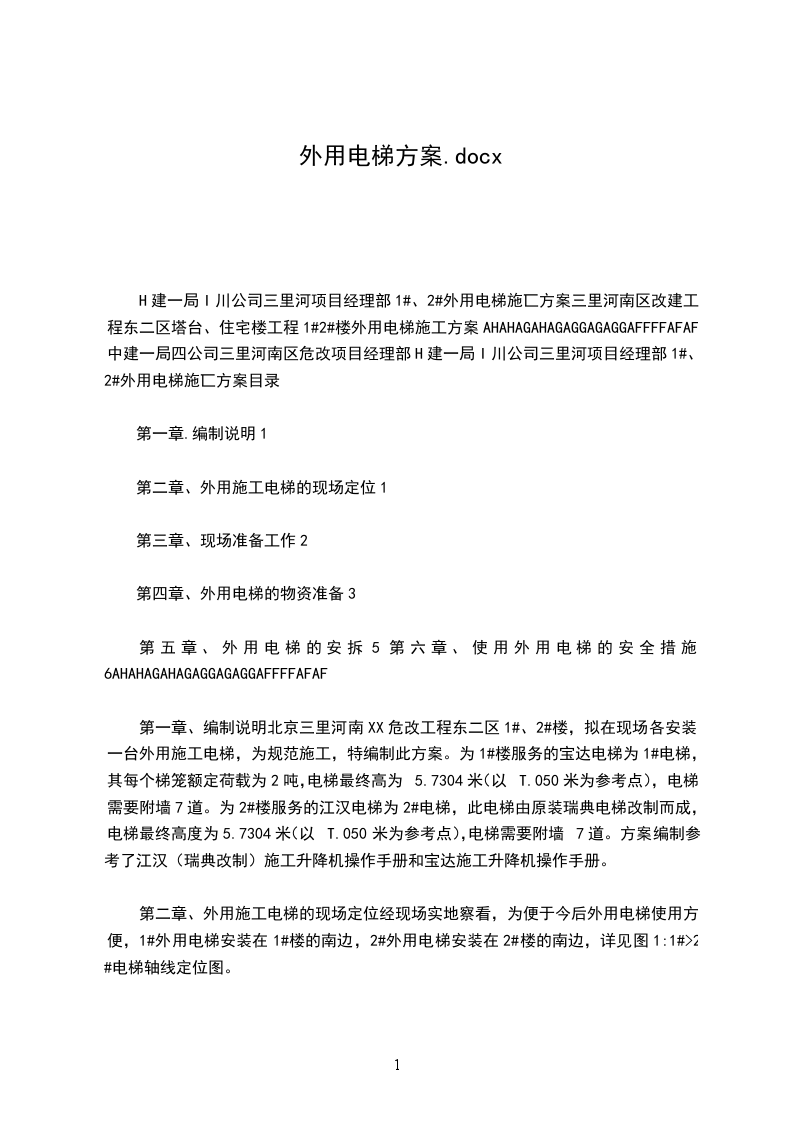

外用电梯方案.docx

H建一局I川公司三里河项目经理部1#、2#外用电梯施匸方案三里河南区改建工程东二区塔台、住宅楼工程1#2#楼外用电梯施工方案AHAHAGAHAGAGGAGAGGAFFFFAFAF中建一局四公司三里河南区危改项目经理部H建一局I川公司三里河项目经理部1#、2#外用电梯施匸方案目录

第一章.编制说明1

第二章、外用施工电梯的现场定位1

第三章、现场准备工作2

第四章、外用电梯的物资准备3

第五章、外用电梯的安拆5第六章、使用外用电梯的安全措施6AHAHAGAHAGAGGAGAGGAFFFFAFAF

第一章、编制说明北京三里河南XX危改工程东二区1#、2#楼，拟在现场各安装一台外用施工电梯，为规范施工，特编制此方案。为1#楼服务的宝达电梯为1#电梯，其每个梯笼额定荷载为2吨，电梯最终高为5.7304米（以T.050米为参考点），电梯需要附墙7道。为2#楼服务的江汉电梯为2#电梯，此电梯由原装瑞典电梯改制而成，电梯最终高度为5.7304米（以T.050米为参考点），电梯需要附墙7道。方案编制参考了江汉（瑞典改制）施工升降机操作手册和宝达施工升降机操作手册。

第二章、外用施工电梯的现场定位经现场实地察看，为便于今后外用电梯使用方便，1#外用电梯安装在1#楼的南边，2#外用电梯安装在2#楼的南边，详见图1:1#>2#电梯轴线定位图。

第三章、现场准备工作

1.050米。

三、附墙预留孔预留洞设置在建筑物的阳台上，根据图4:1#电梯附墙予留空详图、图5：2#电梯予留孔详图、图6：1#电梯附墙位置图、图7:2#电梯附墙位置图在规定楼层的指定位置上进行预留孔洞的施工。

四、电力准备根据现场临电平面布置图，从一级配电柜引出一路专供外用电梯使用，外用施工电梯所需电容量为40千瓦。

五、施工准备外用电梯安装之前，安装电梯部位的场地应清理干净，不要在此部位堆放模板架料，提前做好安装准备。

第四章、外用电梯的物资准备

一、1#电梯的主要配件名称数量备注标准节38节电梯自备件立管72套电梯自备件过桥连杆19根电梯自备件大支撑架9套电梯自备件小支撑架13套电梯自备件H建一局I川公司三里河项目经理部1#、2#外用电梯施匸方案附墙拉杆14根长

2.3米斜撑杆7个长

2.3米附墙耳板14件加工件穿墙螺栓28根M24长250毫米M24螺母56个外购件垫片56块加工件二2#电梯的主要配件名称数量备注标准节38节600XXXX1508附墙总成7套直撑杆

1.2米斜撑杆7根长

2.3米附墙耳板14件加工件穿墙螺栓42根M24长400毫米M24螺母84个外购件垫片84加工件附墙调节装置7电梯自备件

第五章、外用电梯的安拆

一、外用电梯的安装安装电梯用现场塔机吊装。

1、在电梯的底座，并用M24230的螺栓连接，注意调平底座的水平度，使底座水平度达到0.2%。予紧力为XXX

2、安装三节标准节，连接标准节用的螺栓为M24230,予紧力为XXX

3、安装围栏。

4、安装吊笼。

5、电气控制系统的安装。

6、电动升降试车。

7、电梯标准节的加节。

8、按规范安装电梯附墙，见图4：电梯附墙予留空详图和图5:2#电梯予留孔详图。

9、对重系统的安装。

10、其余步骤必须按规范进行安装。

1

1、进行电梯坠笼实验，一切达到要求、合格后投入使用。

二、外用电梯的拆除外用电梯按常规拆除，外用电梯回库时，注意办理好电梯部件的清点移交工作。

第六章、使用外用电梯的安全措施

1.安装时，工人必须佩带齐全的安全防护用品。

2.塔机吊重就位时，必须保证吊位轻捷、准确，配合一致。

3.电梯在首次吊重运行时，必须从最低层上升，严禁自上而下。当电梯梯笼升离地面110XXXX0200$200垂直度允差架设高度/100XXXX101309.注意接地，按规范控制接地电阻阻值。

10.附墙架允许的最大水平倾角为8。

1.1连接螺栓的强度等级不低于

8.8级。

1.2对接标准节时，必须保证各标准节立管对接处的错位阶差W0.5毫米。如果标准节上有对重导轨，应确保导轨对接处的错位阶差W0.5毫米。

第七章、补充说明

1.因外用电梯位于结构外侧，无法到达楼层内，所以通往楼层的空地需搭设平台。（平台搭设位置见附图8）

2.平台主架采用48钢管腕扣式脚手架搭设，平台上满铺50mm厚木跳板，并用钢丝固定牢固。木跳板与电梯门的距离应小于200mmo平台架坐落在外挑阳台上，每层与结构外墙拉结两道。（见附图

9、10）

3.平台脚手架除阳台外应满堂搭设，大、小横杆间距800mm,步距不大于1.5m;立杆间距800mm（中部600mm）o搭设高度30m以下采用双立杆，30m以上采用单立杆。防护栏杆

1.2m高，挡脚板高180mm。

4.平台架临空部位挂绿色密目安全网。

5.通往外用电梯的防护门采用上下推拉式，12或12钢筋焊接，钢筋上刷红白安全警戒标志；门的配重可以用带吊钩的预制混凝土块。其它未提及项按脚手架操作规程及相关行业标准执行。AHAHAGAHAGAGGAGAGGAFFFFAFAF
