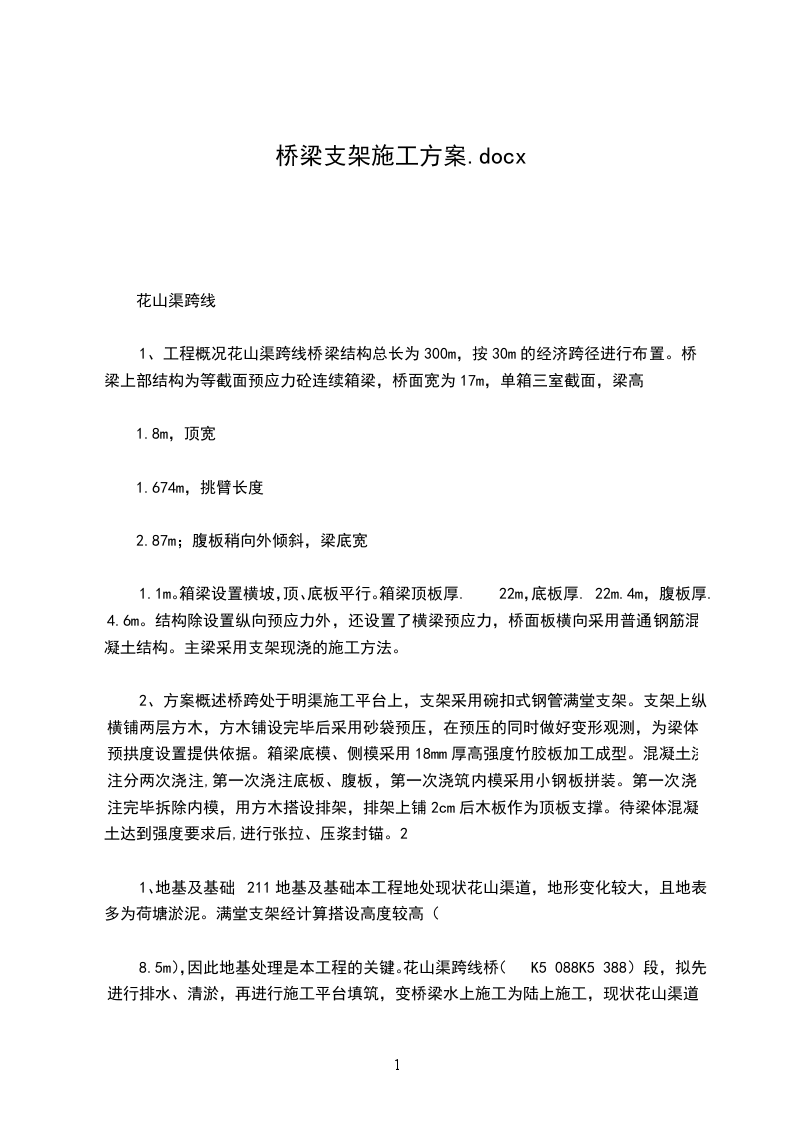

桥梁支架施工方案.docx

花山渠跨线

1、工程概况花山渠跨线桥梁结构总长为300m，按30m的经济跨径进行布置。桥梁上部结构为等截面预应力砼连续箱梁，桥面宽为17m，单箱三室截面，梁高

1.8m，顶宽

1.674m，挑臂长度

2.87m；腹板稍向外倾斜，梁底宽

1.1m。箱梁设置横坡，顶、底板平行。箱梁顶板厚.22m，底板厚.22m.4m，腹板厚.4.6m。结构除设置纵向预应力外，还设置了横梁预应力，桥面板横向采用普通钢筋混凝土结构。主梁采用支架现浇的施工方法。

2、方案概述桥跨处于明渠施工平台上，支架采用碗扣式钢管满堂支架。支架上纵横铺两层方木，方木铺设完毕后采用砂袋预压，在预压的同时做好变形观测，为梁体预拱度设置提供依据。箱梁底模、侧模采用18mm厚高强度竹胶板加工成型。混凝土浇注分两次浇注,第一次浇注底板、腹板，第一次浇筑内模采用小钢板拼装。第一次浇注完毕拆除内模，用方木搭设排架，排架上铺2cm后木板作为顶板支撑。待梁体混凝土达到强度要求后,进行张拉、压浆封锚。2

1、地基及基础211地基及基础本工程地处现状花山渠道，地形变化较大，且地表多为荷塘淤泥。满堂支架经计算搭设高度较高（

8.5m），因此地基处理是本工程的关键。花山渠跨线桥（K5 088K5 388）段，拟先进行排水、清淤，再进行施工平台填筑，变桥梁水上施工为陆上施工，现状花山渠道拟采用4孔D800钢筋砼管道保证渠道流水畅通，管道底基础采用片石填筑，其余段荷塘内水采用水泵排入附近沟渠，因桥位现场淤泥影响，勘测院无法到达设计勘测孔位，对桥位最软弱处未进行地质勘测，缺少相关资料，且据我方现场勘测，桥梁K5 178K5 298
