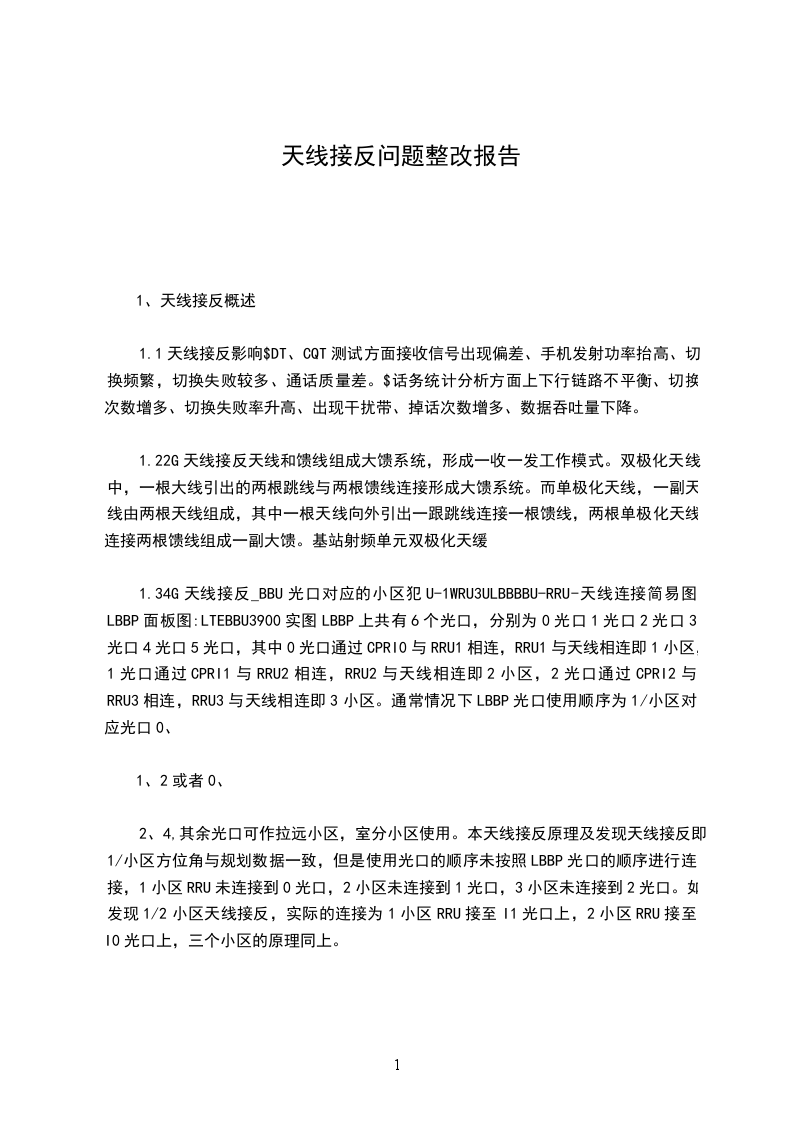

天线接反问题整改报告

1、天线接反概述

1.1天线接反影响$DT、CQT测试方面接收信号出现偏差、手机发射功率抬高、切换频繁，切换失败较多、通话质量差。$话务统计分析方面上下行链路不平衡、切换次数增多、切换失败率升高、出现干扰带、掉话次数增多、数据吞吐量下降。

1.22G天线接反天线和馈线组成大馈系统，形成一收一发工作模式。双极化天线中，一根大线引出的两根跳线与两根馈线连接形成大馈系统。而单极化天线，一副天线由两根天线组成，其中一根天线向外引出一跟跳线连接一根馈线，两根单极化天线连接两根馈线组成一副大馈。基站射频单元双极化天缓

1.34G天线接反_BBU光口对应的小区犯U-1WRU3ULBBBBU-RRU-天线连接简易图LBBP面板图:LTEBBU3900实图LBBP上共有6个光口，分别为0光口1光口2光口3光口4光口5光口，其中0光口通过CPRI0与RRU1相连，RRU1与天线相连即1小区，1光口通过CPRI1与RRU2相连，RRU2与天线相连即2小区，2光口通过CPRI2与RRU3相连，RRU3与天线相连即3小区。通常情况下LBBP光口使用顺序为1/小区对应光口0、

1、2或者0、

2、4,其余光口可作拉远小区，室分小区使用。本天线接反原理及发现天线接反即1/小区方位角与规划数据一致，但是使用光口的顺序未按照LBBP光口的顺序进行连接，1小区RRU未连接到0光口，2小区未连接到1光口，3小区未连接到2光口。如发现1/2小区天线接反，实际的连接为1小区RRU接至I1光口上，2小区RRU接至I0光口上，三个小区的原理同上。

2、天线接反处理流程天线接反处理流程如下:大线接反处理流程)软件和工具输出周以天雄1一根交方位用是否正确播反小区清国,通过CQT心丁冏试躺证占用小区是西和方偏南匹配3一满定楼反小区

1.机同设修检工对憧天谢度口1CQT心侬证接反雅期短2跟进邻区优林股切中密行

3、2G小区海珠后窖搬迁天线接反案例_问题描述:检测结果源扇区接反扇区疑似0,1接反14_1236_0_海珠后窖搬迁-D1236(海珠后窖)14_1236_1_海珠后窖搬迁-D1236(海珠后窖)_现场核实:海珠后窖基站位于南XX附近，共3个扇区，如下基本信息:BTSNameCell_IDSector_IDSector_PN方位角海珠后窖搬迁-D123XXXX0720海珠后窖搬迁-D123XXXX4090海珠后窖搬迁-D123XXXX8220如下环境图:现场DT测试发现在PN=72的覆盖区域占用PN=240小区，信号强度PN=240(-68dBm),PN=72(-79dBm)如下:在PN=240的覆盖区域占用PN=72小区，信号强度PN=72(-55dBm),PN=240(-67dBm)如下:综上，初步确定海珠后窖搬迁0(PN72)和海珠后窖搬迁1(PN240)小区天线接反.业整改效果:机房光口对换后，DT复测占用小区正常，如下:海珠后窖搬迁0整改前海珠后窖搬迁0整改后海珠后窖搬迁1整改前海珠后窖搬迁1整改后3Nan_gancaHg

4、小结

1.根据日常测试数据，道路上疑似有接反现象小区重点排查

2.根据邻区对切换指标，重点排查非主覆盖方向但切换次数最多的小区。

3.工程施工或者维护时避免扇区间天线接反的有效办法

现场用罗盘测量基站天线的方位角

由于机房记录的基站方位角公参未必一定准确，故在测量完毕后务必将测量数据报给机房网优人员(譬如现场测量某天线方位角为350度，那么现场认定该天线应该是

第3扇区；而机房记录该天线方位角为0度，那么机房认定该天线又应该是

第1扇区；所以要保持现场与机房数据一致，必须要由机房网优人员统一认定)，由网优人员确定该天线的归属扇区，即为

第几扇区的天线。由于更改邻区关系工作量大，可能涉及数百上千条数据，故一般扇区间天线接反由施工或者维护人员在基站机房更改连线来达成。

由网优人员确定天线的归属扇区后，由现场人员把该天线与对应的基站设备(CRFU或者RRU)进行对接。
