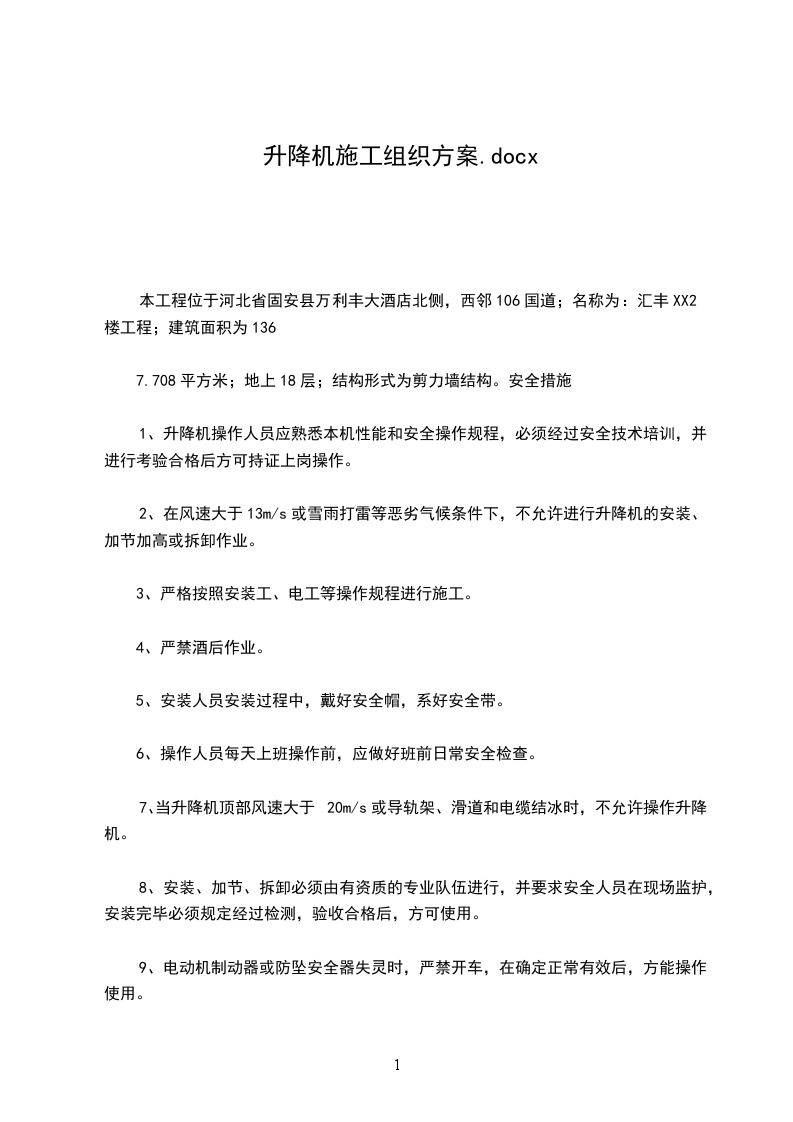

升降机施工组织方案.docx

本工程位于河北省固安县万利丰大酒店北侧，西邻106国道；名称为：汇丰XX2楼工程；建筑面积为136

7.708平方米；地上18层；结构形式为剪力墙结构。安全措施

1、升降机操作人员应熟悉本机性能和安全操作规程，必须经过安全技术培训，并进行考验合格后方可持证上岗操作。

2、在风速大于13m/s或雪雨打雷等恶劣气候条件下，不允许进行升降机的安装、加节加高或拆卸作业。

3、严格按照安装工、电工等操作规程进行施工。

4、严禁酒后作业。

5、安装人员安装过程中，戴好安全帽，系好安全带。

6、操作人员每天上班操作前，应做好班前日常安全检查。

7、当升降机顶部风速大于20m/s或导轨架、滑道和电缆结冰时，不允许操作升降机。

8、安装、加节、拆卸必须由有资质的专业队伍进行，并要求安全人员在现场监护，安装完毕必须规定经过检测，验收合格后，方可使用。

9、电动机制动器或防坠安全器失灵时，严禁开车，在确定正常有效后，方能操作使用。

10、防坠器凡动作一次，均需复位前检查，在未复位前严禁操作。

1

1、吊笼顶上安装吊杆应卸下，吊杆不许超载使用。

12、地面缓冲装置应正常有效，不得有建筑垃圾淹没或受阻。

13、严禁带病工作，发现异常情况应立即停车，切断电源，及时维修。工程质量达到GB/TXXX天的养护时间。注意：地基必须夯实到能承受0.16Mpa荷载。

二、升降机安装

1、用辅助起重设备将升降机的基础部分（含有两个标准节及主底架部分和吊笼等）起吊后安装就位。放在事先浇筑好的砼基础上，此时先不要固定地脚螺栓。

2、用起重设备将另外一半底架即副底架和另一个吊笼也安装就位，并将主、副底架用螺栓联接好。

3、将两个吊笼的驱动架准备好，将各背轮及滚轮调整至最大间隙的位置，以利于安装驱动架。

4、用起重设备再给升降机基本部分安装一个标准节，拧紧联接螺栓。

5、用起重设备分别将两套驱动架安装在各自的吊笼上方并穿好联接销轴。

6、再安装两个标准节。

7、用经纬仪检查并调整一下导轨架的垂直度，使其在两个互相垂直的方向上的误差均不超过5mm。

8、如果垂直度符合要求，这时可以将升降机的基础用地脚螺栓固定好。

9、将电缆筒就位，给升降机接通电源。

10、给吊笼通电试运行，确保各个动作准确无误后，应首先将下限位碰块和下极限碰块装好，以防止吊笼撞底。

1

1、下限位碰块的安装位置，应保证吊笼满载向下运行时，开关触及下限位碰块后，自动切断控制电源而停车后，吊笼底至地面缓冲弹簧的距离为3008m处安装，也可根据现场情况具体处理，再安装下面两个电缆护架，最下面一个距电缆筒口约1m左右，上面一个与下面一个相距3m。将所有螺栓紧固可靠。

13、继续进行升降机的接高作业，直到需要的工作高度。附着架的安装高度每隔9m一套，最下面一套附着架以上导轨架悬出高度不得超过9m,电缆导架每隔6m一套。

14、每次安装一套附着架，都要用经纬仪测量一下导轨架在两个方向的垂直度，如果超出表二要求，必须进行校正。表二导轨架垂直度要求导轨架安装高度H（m）707XXXX0150垂直度误差值（mm）H/100XXXX1015、当导轨架高度达到要求高度时，最后需将上限位碰块和上极限碰块安装好，首先是安装上极限碰块，该碰块的安装位置应保证吊笼向上运行至极限开关碰到极限碰块而停止后，吊笼高出最高施工层约150-200mm，且吊笼上部距导轨架顶部距离不小于

1.5m。然后安装上限位碰块。上限位碰块的安装位置应保证吊笼向上运行至限位开关停止后，吊笼底与最高施工层平齐。

16、限位碰块安装完毕后，应反复试验三次以校验其动作的准确性和可靠性。

17、将所有的滚轮、背轮间隙调整好，以保证吊笼运行平稳。（见调整部分）

18、当所有安装工作结束后，应检查各紧固件有无松动，是否达到了规定的拧紧力矩，然后进行荷载试验及吊笼坠落试验，并将安全器正确复位。（见“安全器及其复位”）

19、将地面防护围栏装好。
