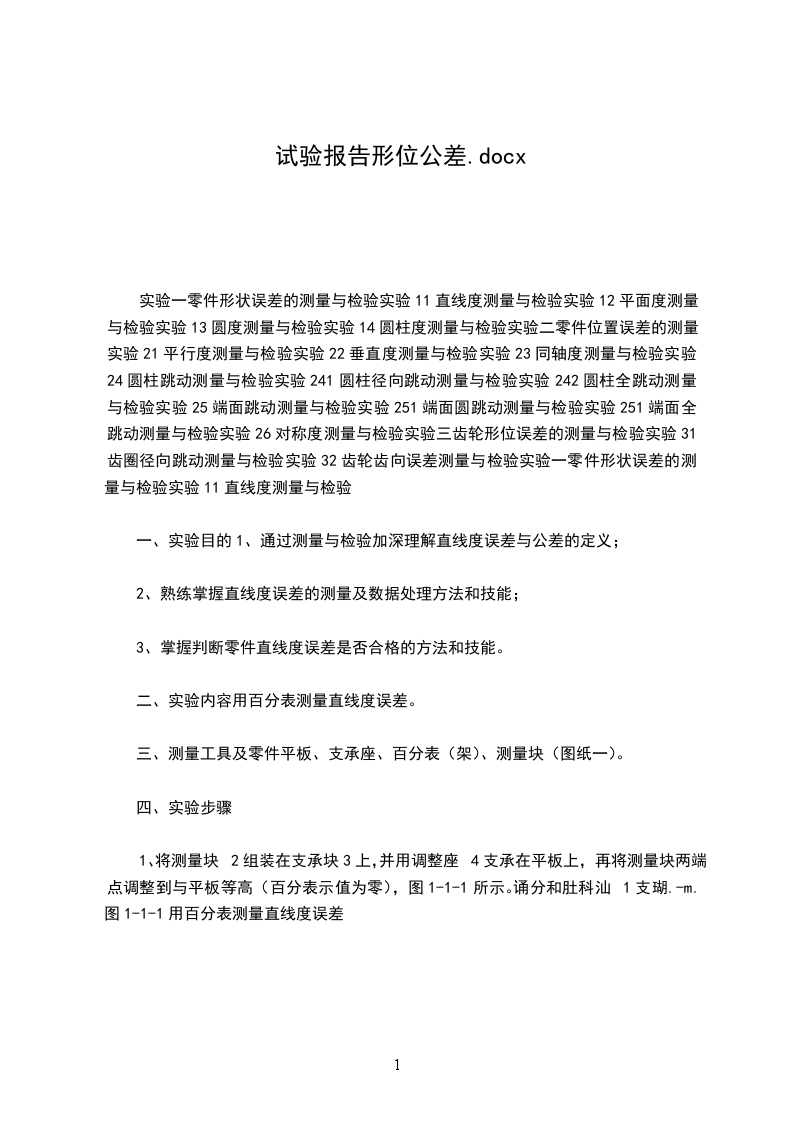

试验报告形位公差.docx

实验一零件形状误差的测量与检验实验11直线度测量与检验实验12平面度测量与检验实验13圆度测量与检验实验14圆柱度测量与检验实验二零件位置误差的测量实验21平行度测量与检验实验22垂直度测量与检验实验23同轴度测量与检验实验24圆柱跳动测量与检验实验241圆柱径向跳动测量与检验实验242圆柱全跳动测量与检验实验25端面跳动测量与检验实验251端面圆跳动测量与检验实验251端面全跳动测量与检验实验26对称度测量与检验实验三齿轮形位误差的测量与检验实验31齿圈径向跳动测量与检验实验32齿轮齿向误差测量与检验实验一零件形状误差的测量与检验实验11直线度测量与检验

一、实验目的1、通过测量与检验加深理解直线度误差与公差的定义；

2、熟练掌握直线度误差的测量及数据处理方法和技能；

3、掌握判断零件直线度误差是否合格的方法和技能。

二、实验内容用百分表测量直线度误差。

三、测量工具及零件平板、支承座、百分表（架）、测量块（图纸一）。

四、实验步骤

1、将测量块2组装在支承块3上，并用调整座4支承在平板上，再将测量块两端点调整到与平板等高（百分表示值为零），图1-1-1所示。诵分和肚科汕1支瑚.-m.图1-1-1用百分表测量直线度误差

2、在被测素线的全长范围内取8点测量（两端点为0和7点，示值为零），将测量数据填入表1-1-1中。表1-1-1:单位：m测点序号012XXXX4567计算值图纸值合格否两端点连线法最小条件法

3、按图1-1-1示例将测量数据绘成坐标图线，分别用两端点连线法和最小条件法计算测量块直线度误差。-乱一两端点连线法计算宜线度谋差否精度高b堆小条件法计算直线度误差图1-1-1直线度误差数据处理方法

4、用计算出的测量块直线度误差与图纸直线度公差进行比较，判断该零件的直线度误差合格。并将结果填入表1-1-1中。

5、分析两端点连线法与最小条件法计算导轨直线度误差精度的高低。(法实验12平面度测量与检验

一、实验目的1、通过测量与检验加深理解平面度误差与公差的定义;

2、熟练掌握平面度误差的测量及数据处理方法和技能;

3、掌握判断零件平面度误差是否合格的方法和技能。

二、实验内容用百分表测量平面度误差。

三、测量工具及零件平板、支承座、百分表（架）、测量块（图纸二）

四、实验步骤

1、将被测零件2（测量块）用调整座支承在平板上，调整被测表面最远三点，使其与平板等高（百分表示值为零）；图1-2-1所示。卜百分岔护调图1-2-1用百分表测量平面度误差图1-2-2被测表面布点数据图

2、按图1-2-2所示布点测量被测表面，将测量数据填入图1-2-2中

五、数据处理方法一：近似法）。在测量数据中取最大值与最小值的差值为所测量平面的近似平面度误差，并填入括号中（与图纸二中平面度公差（.06）比较，并将合格与否的结果填入中。方法二：计算法

1、最小条件法三角形准则：三高一低或三低一高，图1-2-3所示。-1F51-3图1-2-3三角形准则图

2、数据处理用平面旋转方法进行坐标变换，获得最小条件（三高一低或三低一高）1）平面旋转方法事例，图1-2-4所示。r W制魁狀當临麹71图1-2-4平面旋转坐标变换图2）将被测数据进行平面旋转，获得最小条件（三高一低或三低一高），图1-2-5所示口二-1口口图1-2-5被测数据平面旋转坐标变换图与图纸二中平面

3、最高点值与最低点值差值的绝对值即为该平面的平面度误差值（度误差（.06）比较，是否。

4、比较近似法与计算法测量平面度误差的精度。（法）精度高实验13圆度测量与检验

一、实验目的1、通过测量与检验加深理解圆度误差与公差的定义；

2、熟练掌握圆度误差的测量及数据处理方法和技能；

3、掌握判断零件圆度误差是否合格的方法和技能。

二、实验内容用百分表测量圆度误差。

三、测量工具及零件百分表（架）、V形块、平板、测量轴（图纸三）。

四、实验步骤

1、将被测零件放在V形块1上，并用V形块2轴向定位，图1-3-1所示1-1JC111卜百分表，2-测量轴，3T形块h4T形快2。图1-3-1百分表测量圆度误差

2、用百分表（架）放在被测零件某一截面点上（百分表应有示值，并调零），零件回转一周过程中，百分表读数的最大差值的一半为该截面的圆度误差。

3、按上述方法选择五个截面测量圆度误差值，将测量数据填入表1-3-1中；表中截面的最大误差值为该零件的圆度误差。表1-3-1单位口m测量截而L11最大值最小值课差值最大溟差值圆度公差合格否表1-4-1单位：口m

5、将圆柱度误差值与图纸三中的圆柱度公差（.06）比较，将结果填入表1-4-1中实验14圆柱度测量与检验

一、实验目的1、通过测量与检验加深理解圆柱度误差与公差的定义；

2、熟练掌握圆柱度误差的测量及数据处理方法和技能；

3、掌握判断零件圆柱度误差是否合格的方法和技能。

二、实验内容用百分表测量圆柱度误差

三、测量工具及零件百分表（架）、V形块、平板、测量轴（图纸三）。

四、实验步骤

1、将被测零件放在V形块1上，并用V形块2轴向定位，图1-4-1所示;卜百分表_卜测营轴，3-V形块h4-V.W0图1-4-1百分表测量圆柱度误差

2、用百分表（架）放在被测零件某一截面点上（百分表应有示值，并调零），零件回转一周过程中，测量一个截面上的最大与最小值。

3、按上述方法选择五个截面测量圆柱度误差值，将测量数据填入表1-4-1中；

4、用表1-4-1中所有数值中的最大值减最小值再除2,即为该零件的圆柱度误差。测董截面V圆柱度误差圆柱痕公差合格否皋大值.06实验二零件位置误差的测量与检验实验21平行度测量与检验

一、实验目的1、通过测量与检验加深理解平行度误差与公差的定义;

2、熟练掌握平行度误差的测量及数据处理方法和技能;

3、掌握判断零件平行度误差是否合格的方法和技能。

二、实验内容用百分表测量平行度误差。

三、测量工具及零件百分表（架）、平板、测量块（图纸二）。

四、实验步骤

1、将测量块置在平板上，图2-1-1所示。L.卜百分表，2-SO.3-平妣图2-1-1百分表测量平行度误差

2、按图2-1-2所示线路测量被测表面，将测量数据填入表2-1-1中。表中的最大值减最小值,即为该零件的平行度误差。表2-1-1单位：口m测量点最大值暈小值平行度误差平行度公差合格否示值.0

3、将测量出的平行度误差与图纸二中的平行度公差（.6）进行对比，将结果填入表2-1-1实验22垂直度测量与检验

一、实验目的1、通过测量与检验加深理解垂直度误差与公差的定义;

2、熟练掌握垂直度误差的测量及数据处理方法和技能;

3、掌握判断零件垂直度误差是否合格的方法和技能。

二、实验内容用百分表测量垂直度误差。

三、测量工具及零件百分表（架）、平板、测量轴（图纸四）、四、实验步骤

1、将测量轴装入支承座中，按图2-2-1支承座（图纸五）所示置于平板上,图2-2-2垂直度误差测量线路图图2-2-1百分表测量垂直度误差

2、按图2-2-2所示布点测量被测表面，将测量数据填入表2-2-1中。表中最大值减最小值，即为该零件的垂直度误差。表2-2-1单位：口m测量点最大值量小值垂直度谋差垂直度公差合格否示值.05

3、将测量分析出的同轴度误差与图纸三中的同轴度公差（.06）进行对比，将结果填入表2-3-1实验23同轴度测量与检验?

一、实验目的1、通过测量与检验加深理解同轴度误差与公差的定义；

2、熟练掌握同轴度误差的测量及数据处理方法和技能；

3、掌握判断零件同轴度误差是否合格的方法和技能。

二、实验内容用百分表测量同轴度误差。

三、测量工具及零件百分表（架）、滑座、底座、测量轴（图纸三）。

四、实验步骤

1、将百分表（架）、滑座、底座组装成测量仪，并将测量轴装在滑座的两个顶尖上，用微调螺丝定位。图2-3-1所示。1哂曝，卜測量轨気4-M图2-3-1百分表测量同轴度误差

2、分别用百分表放在垂直基准轴线的径向截面

1、2、3、4、5点位置上，旋转被测零件，并将测量数据填入表2-3-1中。表中各点的最大差值即为该零件的同轴度误差。表2-3-1单位：口m测星点12345同度度课差（蛊大差值同轴度公差量大值.06潼值中。实验24圆柱跳动测量与检验实验241圆柱径向跳动测量与检验

一、实验目的1、通过测量与检验加深理解径向跳动误差与公差的定义；

2、熟练掌握径向跳动误差的测量及数据处理方法和技能；

3、掌握判断零件径向跳动误差是否合格的方法和技能。

二、实验内容用百分表测量径向跳动误差

三、测量工具及零件百分表（架）、滑座、底座、测量轴（图纸三）。

四、实验步骤

1、将百分表（架）、滑座、底座组装成测量仪，并将测量轴装在滑座的两个顶尖上，用微调螺丝定位。图2-4-1所示。卜醐衷，E凋嗣，诸陥4屢甌用删热图2-4-1百分表测量径向跳动误差

2、在被测零件回转一周过程中百分表读数最大差值，即为单个测量平面上的径向跳动误差。

3、沿轴向选择5个测量平面进行测量，并将测量数据填入表2-4-1中。表中各点的最大差值即为该零件的径向跳动误差。表2-4-1单位：口m测量平面12345径向跳动误差址大差值）径向跳动公差合格否最大值.05毘小值差值

3、将测量分析出的径向跳动误差与图纸三中的径向跳动公差（.05）进行对比，将结果填入表2-4-1中。实验242圆柱全跳动测量与检验

一、实验目的1、通过测量与检验加深理解圆柱全跳动误差与公差的定义；

2、熟练掌握圆柱全跳动误差的测量及数据处理方法和技能；

3、掌握判断零件圆柱全跳动误差是否合格的方法和技能。

二、实验内容用百分表测量圆柱全跳动误差。

三、测量工具及零件百分表（架）、滑座、底座、测量轴（图纸三）。

四、实验步骤

1、将百分表（架）、滑座、底座组装成测量仪，并将测量轴装在滑座的两个顶尖上，用微调螺丝定位。图2-4-2所示。卜百介表，2消量轴，4庇匪5曲调製丝。图2-4-2百分表测量圆柱全跳动误差图

2、将百分表与圆柱面最高点接触，再将百分表调零。在被测零件绕基准轴线作无轴向移动的连续回转过程中，百分表缓慢地沿基准轴线方向平移，测量整个圆柱面，其最大读数差值为圆柱径向全跳动误差。并填入括号中。

3、与图纸圆柱全跳动公差（.06）对比，判断圆柱全跳动是否合格。实验25端面跳动测量与检验实验251端面圆跳动测量与检验

一、实验目的1、通过测量与检验加深理解端面跳动误差与公差的定义；

2、熟练掌握端面跳动误差的测量及数据处理方法和技能；

3、掌握判断零件端面跳动误差是否合格的方法和技能。

二、实验内容用百分表测量端面圆跳动。

三、测量工具及零件百分表（架）、平板、测量轴（图纸四）、支承座（图纸五）。

四、实验步骤

1、将测量轴装入支承座中，按图2-5-1所示置于平板上。

2、被测零件在端面某一直径上绕基准轴线作无轴向移动的旋转，在回转一周过程中，百分表的最大和最小读数之差，即为测量端面在该直径上的圆跳动。卜百分和2刘戦L瞰承鼠图2-5-1百分表测量端面圆跳动图

3、分别在端面选择4个测量点，图2-5-2所示，将测量数椐填入表2-5-1中。表中各点的最大差值即为该零件的端面圆跳动误差。表2-5-1单位：口m测量直径点1234端面圆跳动（垠大差值）端面圆跳动公差合格否最大道0-05最小值差值

4、将测量分析出的端面圆跳动误差与图纸四中的端面圆跳动公差（.05）进行对比，将结果填入表2-5-1中。实验252端面全跳动测量与检验

一、实验目的1、通过测量与检验加深理解端面全跳动误差与公差的定义；

2、熟练掌握端面全跳动误差的测量及数据处理方法和技能；

3、掌握判断零件端面全跳动误差是否合格的方法和技能。

二、实验内容用百分表测量端面全跳动。

三、测量工具及零件百分表（架）、平板、测量轴（图纸四）、支承座（图纸五）

四、实验步骤

1、将测量轴装入支承座中，按图2-5-3所示置于平板上。卜百分表，2测量赋3支承座。图2-5-3百分表测量端面全跳动图

2、装置好百分表（架），并将百分表与圆柱端面接触，再将百分表调零。在被测零件在绕基准轴线作无轴向移动的连续回转过程中，百分表缓慢地沿端面径向平移，测量整个端面，其最大读数差值即为端面全跳动误差。并填入括号中。

3、与图纸端面全跳动公差（.06）对比，判断被测端面全跳动是否合格实验26对称度测量与检验

一、实验目的1、通过测量与检验加深理解对称度误差与公差的定义；

2、熟练掌握对称度误差的测量及数据处理方法和技能；

3、掌握判断零件对称度误差是否合格的方法和技能。

二、实验内容用百分表测量对称度误差。

三、测量工具及零件百分表(架)、平板、V形块、测量轴(图纸七)、定位块(图纸六)

四、实验步骤

1、在测量轴键槽内装入定位块，并放置在V形块上，图2-6-1所示11-W.卜定位骼3-V5曲量轨汗鼠图2-6-1百分表测量对称度误差

2、截面测量：在键中点调整定位块2,使其沿径向与平板平行，使百分表示值为零；将被轴旋转180,再使调整定位块2沿径向与平板平行，百分表示值为a=，该截面的对称度误差:f截=(ha)一(d-h)=一(-)=。

3、长度测量：1)在键一端点调整定位块2,使其沿径向与平板平行，使百分表示值为零；将被轴旋转180,再使调整定位块2沿径向与平板平行，百分表示值为a1。2)在键另一端点调整定位块2,使其沿径向与平板平行，使百分表示值为零；将被轴旋转180,再使调整定位块2沿径向与平板平行，百分表示值为a2。3）长度方向对称度误差：f长二|a1-a2|=|-|=。

4、取f截与f长最大值为键槽的对称度误差。

5、与图纸对称度公差（.06）对比，判断对称度误差是否合格。实验三齿轮形位误差的测量与检验实验31齿圈径向跳动测量与检验

一、实验目的1、通过测量与检验加深理解齿圈径向跳动误差与公差的定义；

2、熟练掌握齿圈径向跳动误差的测量及数据处理方法和技能；

3、掌握判断齿圈径向跳动误差是否合格的方法和技能。

二、实验内容用测微仪测量齿圈径向跳动。

三、测量工具及零件测微仪（百分表）、平板、测量齿轮（图纸九）。

四、实验步骤

1、组装测微仪，并将测量齿轮装在测微仪的同轴顶尖上，调整两顶尖距离，使能转动自如,但测量齿轮无轴向移动，并用螺钉锁紧。图3-1-1所示。卜百甘盘，Z-WMfe：卜谢K4超-呂一也厢轻向跳动谋筆测量组合圏b齿圈径向跳动溟差测能底理團扫描團）图3-1-1测微仪测量齿圈径向跳动

2、把测头安装在百分表的测杆上（通常需根据测量齿轮的模数选择不同的测头）。

3、在齿宽中间位置调整百分表高度，使测头随表架下降与某个齿槽双面接触，把百分表指针压缩12圈后紧固百分表，转动表盘对零。并在齿轮上做好标记。

4、提起测杆，转动一齿，并将每齿测量数据填入表3-1-1中。表中最大值与最小值的差值为齿圈径向跳动误差Fr表3-1-1测呈点123XXXX5678齿圈径向跳动氏栓向跳动公差氏合格否测量值.089101XXXX41516测量值

5、根据齿圈径向跳动Fr与齿圈径向跳动公差Fr判断齿轮是合格否。并将结果填入表3-1-1中实验32齿轮齿向误差测量与检验

一、实验目的1、通过测量与检验加深理解齿轮齿向误差与公差的定义；

2、熟练掌握齿轮齿向误差的测量及数据处理方法和技能；

3、掌握判断齿轮齿向误差是否合格的方法和技能。

二、实验内容用测微仪测量齿轮齿向误差。

三、测量工具及零件测微仪（杠杆百分表）、平板、测量齿轮（图纸九）。

四、实验步骤

1、组装测微仪，并将测量齿轮装在测微仪的同轴顶尖上，调整两顶尖距离，使用轻力可转动测量齿轮，无轴向移动，并用螺钉锁紧。图3-2-1所示。卜駢葩惠卜肯聃3髓,4悯彦也皿们強功于埶a齿向瞑差祖量组合图b齿向误差漉量原理图（扫描图）图3-2-1测微仪测量齿向误差

2、调整杠杆百分表高度，使杠杆百分表测头随表架下降并与实际被测齿面在齿高中部接触（在调整过程中需适量转动齿轮轴），并将杠杆百分表指针压缩约半圈，转动表盘对零。同时在齿轮上做好标记。如图（18b）所示。

3、旋松螺钉5,转动手轮6，使滑座3移动，在齿宽有效部分范围内进行测量，杠杆百分表的最大与最小示值之差即为该齿面的齿向误差fb的值。

4、间隔均匀地选择4齿面进行测量（左、右齿面都需测量），并将每齿测量数据填入表3-2-1中。表中最大值即为齿向误差和的值。表3-2-1测齿1231齿轮齿向公差合格否左右左右左右左右齿向误蔓ap.0

5、根据齿向误差FB的值与齿轮齿向公差F判断齿轮是合格否。并将结果填入表3-2-1中
