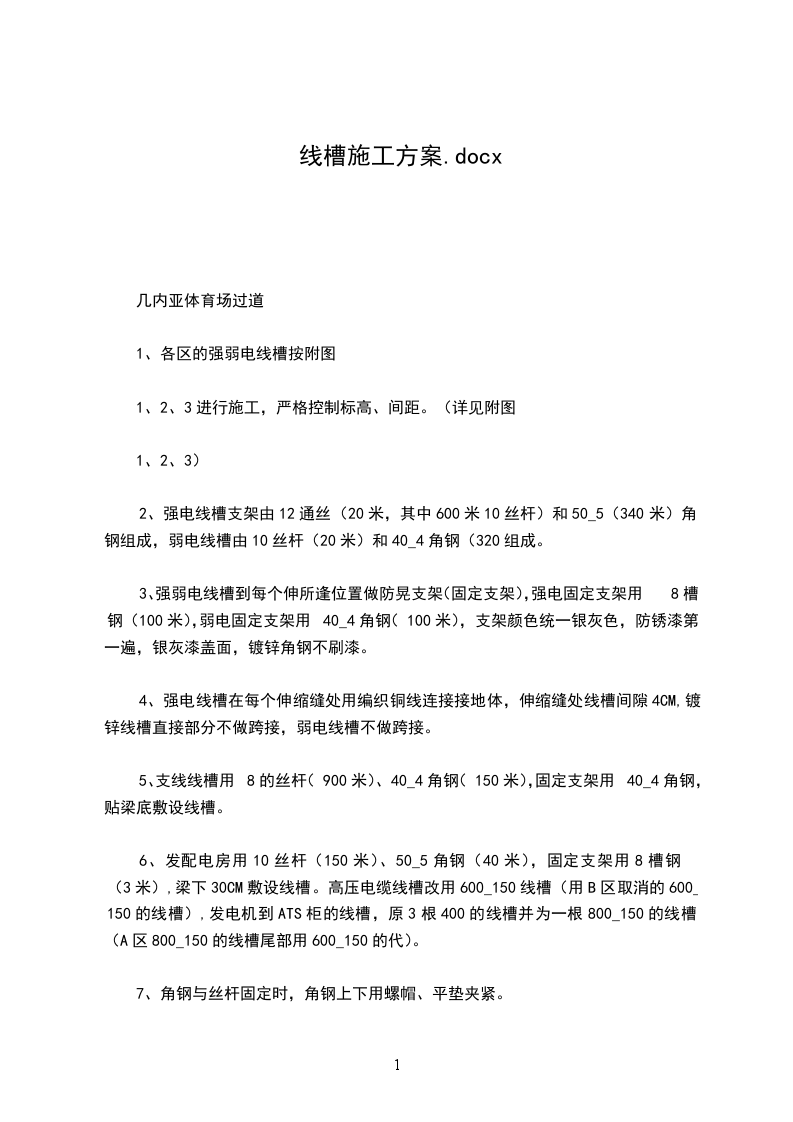

线槽施工方案.docx

几内亚体育场过道

1、各区的强弱电线槽按附图

1、2、3进行施工，严格控制标高、间距。（详见附图

1、2、3）

2、强电线槽支架由12通丝（20米，其中600米10丝杆）和50_5（340米）角钢组成，弱电线槽由10丝杆（20米）和40_4角钢（320组成。

3、强弱电线槽到每个伸所逢位置做防晃支架（固定支架），强电固定支架用8槽钢（100米），弱电固定支架用40_4角钢（100米），支架颜色统一银灰色，防锈漆第一遍，银灰漆盖面，镀锌角钢不刷漆。

4、强电线槽在每个伸缩缝处用编织铜线连接接地体，伸缩缝处线槽间隙4CM,镀锌线槽直接部分不做跨接，弱电线槽不做跨接。

5、支线线槽用8的丝杆（900米）、40_4角钢（150米），固定支架用40_4角钢，贴梁底敷设线槽。

6、发配电房用10丝杆（150米）、50_5角钢（40米），固定支架用8槽钢（3米）,梁下30CM敷设线槽。高压电缆线槽改用600_150线槽（用B区取消的600_150的线槽）,发电机到ATS柜的线槽，原3根400的线槽并为一根800_150的线槽（A区800_150的线槽尾部用600_150的代）。

7、角钢与丝杆固定时，角钢上下用螺帽、平垫夹紧。

8、线槽接至电房后，下卦一节，等箱柜定位后再作二次相接，与箱柜相接时用编织铜线做明显接地处理。支架材料单:序号型号规格数量单位18槽钢130米250_5角钢380米340_4角钢570米412诵丝1400米510诵丝2800（补量）米612内膨胀1000只710组合膨胀120812螺帽1000只910螺帽4000只108丝杆900米118螺帽2400只128组合胀管600套强电线槽表序号型号规格单位数量1桥架800_150米186250桥架600_50米8643桥架400_50米704桥架400_00米2865桥架300_00米1006桥架2000米807桥架2000加隔离板米1108下弯800_50米19下弯600_50米210水平弯通600_50米311变径三通800_50 400_100 800_150米212变径三通600_150 400_100 600_150米613桥架300_00（马道专用，带扣）米288弱电线槽表名称型号数量(M)备注线槽400_10066防火、隔板线槽300_100XXXX00860防火线槽201XXXX0260防火、带扣线槽100_100870防火三通300_10011只三通202405只三通100_1005只直角水平弯300_10011只直角水平弯202408只直角水平弯100_1008只上翻弯300_1003只上翻弯202402只江都安装公司20244
