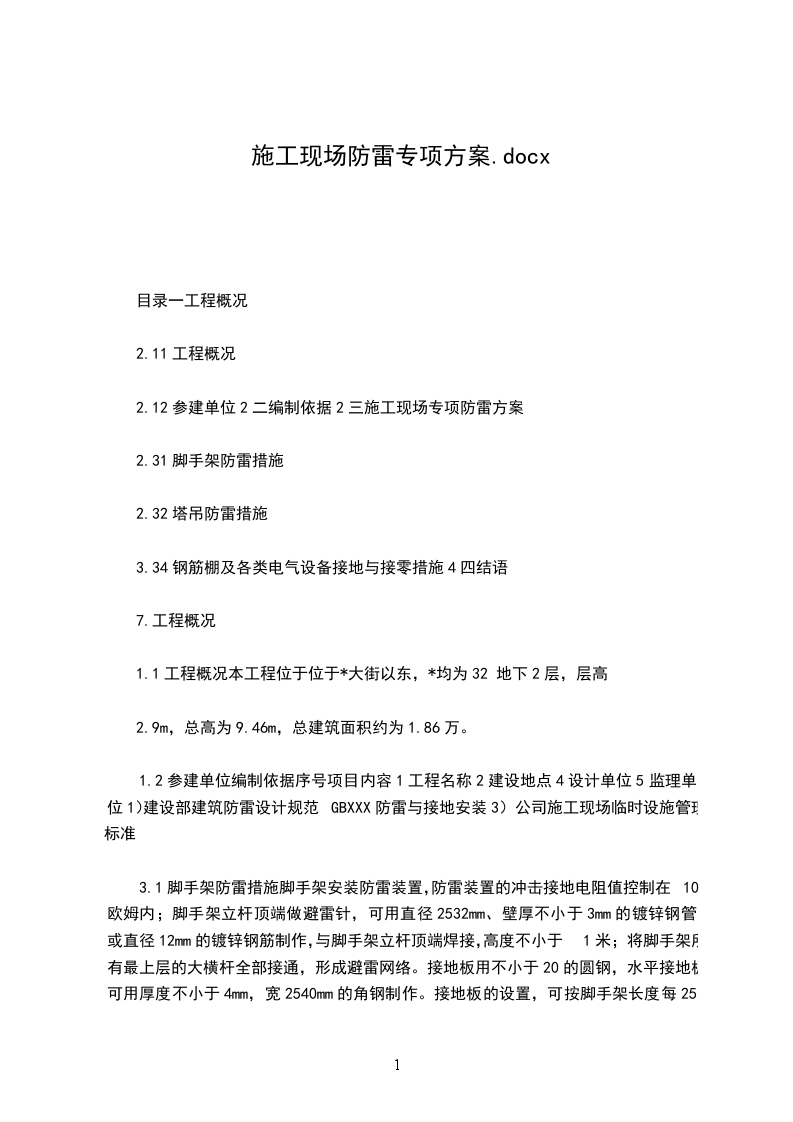

施工现场防雷专项方案.docx

目录一工程概况

2.11工程概况

2.12参建单位2二编制依据2三施工现场专项防雷方案

2.31脚手架防雷措施

2.32塔吊防雷措施

3.34钢筋棚及各类电气设备接地与接零措施4四结语

7.工程概况

1.1工程概况本工程位于位于*大街以东，*均为32 地下2层，层高

2.9m，总高为9.46m，总建筑面积约为1.86万。

1.2参建单位编制依据序号项目内容1工程名称2建设地点4设计单位5监理单位1）建设部建筑防雷设计规范GBXXX防雷与接地安装3）公司施工现场临时设施管理标准

3.1脚手架防雷措施脚手架安装防雷装置，防雷装置的冲击接地电阻值控制在10欧姆内；脚手架立杆顶端做避雷针，可用直径2532mm、壁厚不小于3mm的镀锌钢管或直径12mm的镀锌钢筋制作，与脚手架立杆顶端焊接，高度不小于1米；将脚手架所有最上层的大横杆全部接通，形成避雷网络。接地板用不小于20的圆钢，水平接地板可用厚度不小于4mm，宽2540mm的角钢制作。接地板的设置，可按脚手架长度每25米（或小于50米）设置一个，接地板埋入地下的最高点应深入地下不小于500mm。接地线可采用直径不小于8mm的圆钢，接地线的连接应保证接触可靠，在脚手架的下部连接时，应用两道螺栓卡箍，并加设弹簧垫圈，以防松动。保证接触面不小于10cm，接地线与接地板的连接应用焊接，焊缝长度应大于接地线直径的6倍或扁钢宽度的2倍。接地装置完成后，要用电阻表测定电阻是否符合要求。接地板的位置，应选择人们不易走到的地方，以避免和减少跨步电压的危害和防止接地线遭机械损伤，同时应注意与其它金属物或电缆之间保持一定距离（一般不小于3米），以免发生击穿危害，在施工期间遇有暴雨时，脚手架上的操作人员应立即撤离到安全地方。

3.2塔吊防雷措施塔吊较一般建筑物防雷的情况更为特殊，因为塔吊本身就是金属体，所以间接就是一个避雷针，只要塔吊的接地措施做好了，整体是具备防雷功能的。施工现场临时用电规范JGG46-2005，其中说明塔式起重机可以不做防雷针，但必须做可靠防雷接地。塔吊防雷接闪器采用针式接闪器，在塔吊最顶部焊接针式接闪器，针尖应高于塔顶1000mm。避雷针采用直径20镀锌钢管磨尖，安装长度高于塔帽1米。防雷接地采用一字型接地体，由中间接地极引至塔吊防雷引下部位。塔吊防雷接地利用桩基内的两根主筋焊接引上与塔吊承台板主筋焊接，采用12钢筋或404的热镀锌扁钢分别两处与塔吊底座用螺丝连接，并与塔身整体构成电气通路，具体做法见详图2。施工完后用接地摇表测试，做好检测记录及资料手续，接地电阻1扁钢接地线搭接长度为扁钢宽度的2倍（当宽度不同时），搭接长度以宽的为准，三面焊接。圆钢接地线搭接长度为圆钢直径的6倍（当直径不同时，搭接长度以直径大的为准）且应两面焊接。扁钢与钢管，扁钢与角钢焊接时，应紧贴3/4钢管表面，或紧贴角钢外侧两面，上下两侧焊接。焊接焊缝应饱满牢固，不应有夹渣、虚焊、咬肉、气孔及未焊透现象，除埋设在砼中的焊接接头外，应有防腐措施。塔吊电气重复接地应单独打一根Lmm的镀锌角钢，引至塔吊专用的接地装置，采用铜制编制软线连接，接地电阻6。保护接地与塔吊连接：在塔基底座上焊一只M12的螺栓，保护接地线一端固定在螺栓上，一端固定在开关箱内保护接地端子板上。该线直径与塔吊进线同截面。

3.4钢筋棚及各类电气设备接地与接零措施工地施工用电检查主要有外电防护、接地与接零保护系统、配电箱、开关箱、现场照明、配电线路、电气装置、变配电装置和用电档案几个环节。每个环节都不能忽视。在施工现场每个安全问题都是相对的，而非绝对。因此，对任何问题都不能抱有侥幸心理。特别在施工用电设备接地与接零保护初次检查验收一定要过细，这是防止施工电气设备意外带电造成触电事故的基本技术措施。保护接地与保护接零：工作接地将变压器中性点直接接地，阻值小于4。目的在于保护低压侧系统电气设备不至于被高压侧电流蹿入低压侧造成摧毁。保护接地所有电气设备外壳与大地连接，阻值小于4。目的在于设备漏电时，人员触碰到电气设备不至于发生触电。保护接零将电气设备外壳与电网零线连接。目的是将设备的碰壳故障改变为单项短路故障由保护接零与保护切断相配合，形成单相短路电流迅速增大截断保险或致自动开关跳闸，保护电器设备并达到避免人员触电。重复接地在设备集中处和重要设备处（搅拌机棚、钢筋加工区、塔吊、外用电梯、物料提升机），中性点直接接地系统中，将零干线一出或多处用金属导线直接连接接地装置，阻值小于10。目的是在保护零线断线后能起到补充保护作用。同时也起到降低漏电设备对地电压和缩短故障持续时间。施工现场重复接地不能少于三处（始端、中间和末端）。工作零线与保护零线：总配电箱进线四根出线五根，使用五芯电缆。工作零线与保护零线必须分设，不能接错，否则将造成设备带电。1保护零线由工作接地处或配电室（总配电箱）电源侧零线处引出。2总配电箱设两块端子板，一块为工作零线N端子板与配电箱绝缘，一块为保护零线PE端子板与配电箱电气连接。工作零线必须穿过漏电保护器，保护零线禁止穿过漏电保护器。工作零线严禁做重复接地，保护零线必须做重复接地。五芯电缆中双色线为保护零线专用。不得使用四芯电缆外加一根做保护零线。开关箱：三级配电就是总配电箱分配电箱开关箱。两级保护就自分配电箱开关箱加装漏电保护器。分配电箱为第一级保护，开关箱为第二级保护；设漏电保护器的目的是防止作业人员触电，能在瞬间切断电源；隔离开关一定要能够有“明显可见分断点”，通常选用刀开关或刀型转换开关；空气开关不能用作隔离开关；动力开关箱与照明开关箱分设；做到一机、一闸、一漏、一箱，所有配电箱设备必须重复接地。见如下简图：四结语众所周知，雷电具有极大的破坏性，其电压高达数百万伏，瞬间电流可高达数十万安培。若工地防雷措施采取不到位，可能会造成人员伤亡，设备损坏，因此为施工现场及生产安全和保障员工安全，应认真做好施工现场各种设施设备的防雷接地保护，为安全文明生产提供一道安全屏障。
