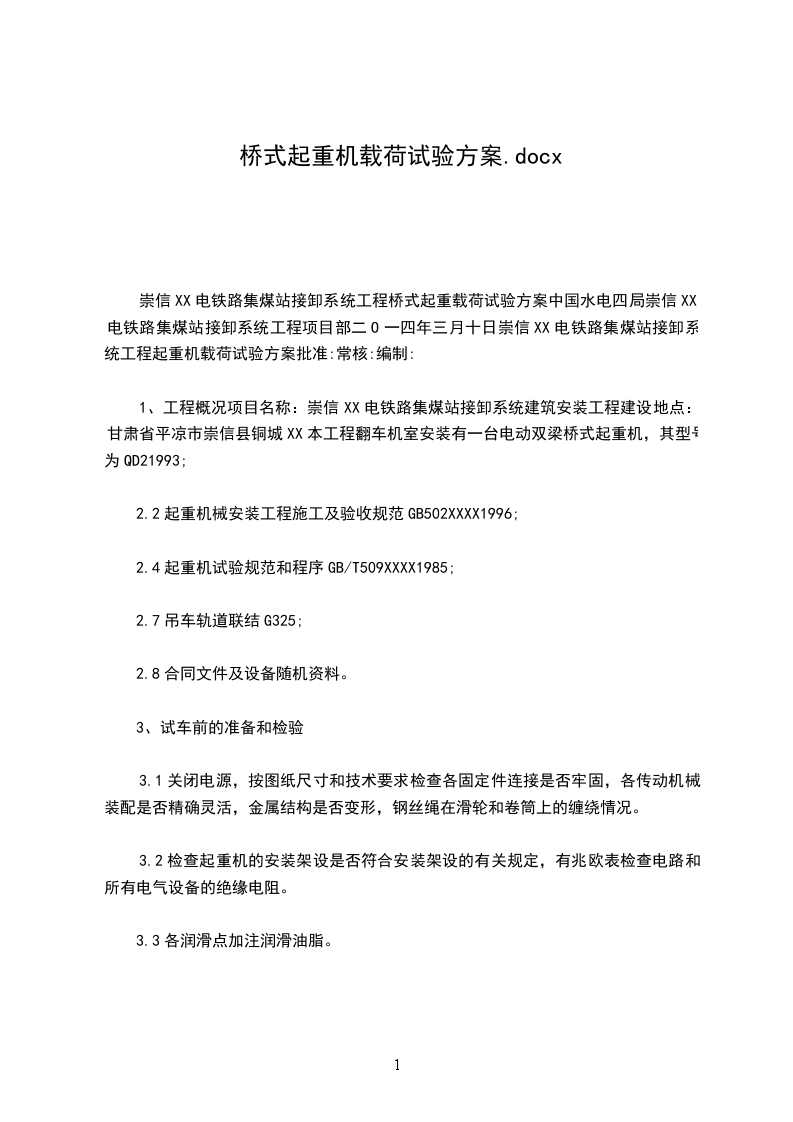

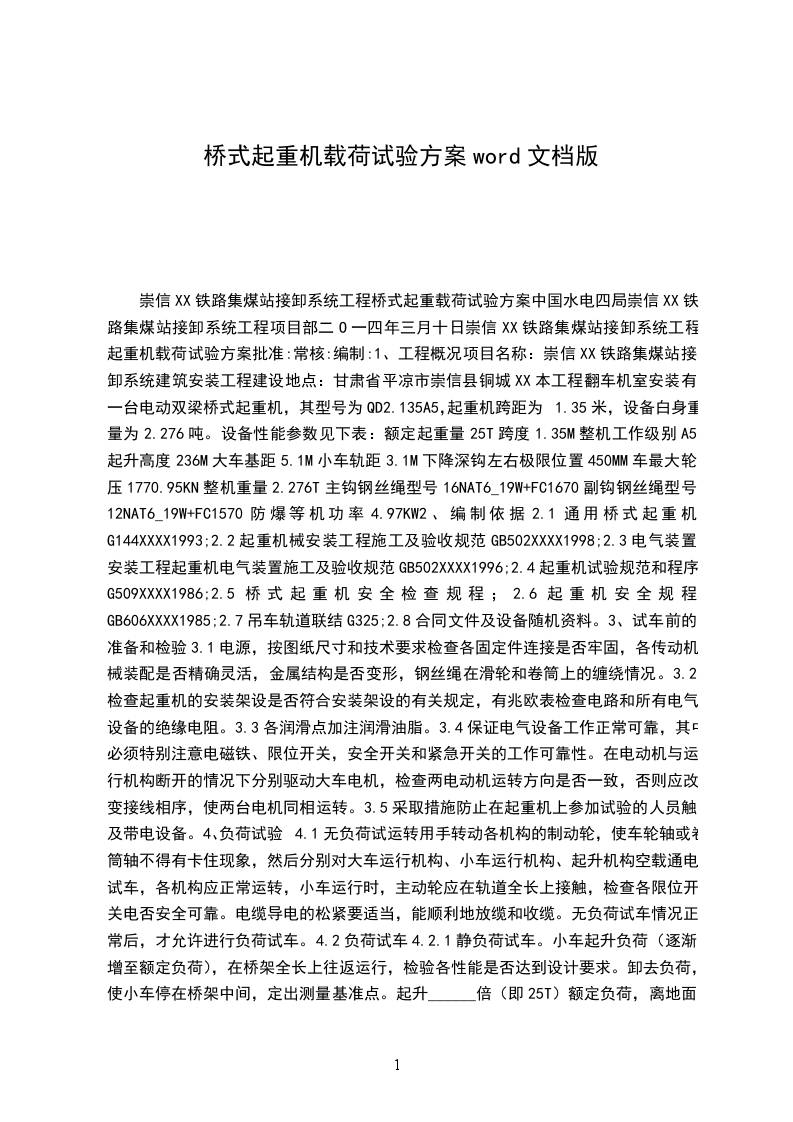

崇信XX电铁路集煤站接卸系统工程桥式起重载荷试验方案中国水电四局崇信XX电铁路集煤站接卸系统工程项目部二O一四年三月十日崇信XX电铁路集煤站接卸系统工程起重机载荷试验方案批准:常核:编制:

1、工程概况项目名称：崇信XX电铁路集煤站接卸系统建筑安装工程建设地点：甘肃省平凉市崇信县铜城XX本工程翻车机室安装有一台电动双梁桥式起重机，其型号为QD21993;

2.2起重机械安装工程施工及验收规范GB502XXXX1996;

2.4起重机试验规范和程序GB/T509XXXX1985;

2.7吊车轨道联结G325;

2.8合同文件及设备随机资料。

3、试车前的准备和检验

3.1关闭电源，按图纸尺寸和技术要求检查各固定件连接是否牢固，各传动机械装配是否精确灵活，金属结构是否变形，钢丝绳在滑轮和卷筒上的缠绕情况。

3.2检查起重机的安装架设是否符合安装架设的有关规定，有兆欧表检查电路和所有电气设备的绝缘电阻。

3.3各润滑点加注润滑油脂。

3.4保证电气设备工作正常可靠，其中必须特别注意电磁铁、限位开关，安全开关和紧急开关的工作可靠性。在电动机与运行机构断开的情况下分别驱动大车电机，检查两电动机运转方向是否一致，否则应改变接线相序，使两台电机同相运转。

3.5采取措施防止在起重机上参加试验的人员触及带电设备。

4、负荷试验

4.1无负荷试运转用手转动各机构的制动轮，使车轮轴或卷筒轴不得有卡住现象，然后分别对大车运行机构、小车运行机构、起升机构空载通电试车，各机构应正常运转，小车运行时，主动轮应在轨道全长上接触，检查各限位开关电否安全可靠。电缆导电的松紧要适当，能顺利地放缆和收缆。无负荷试车情况正常后，才允许进行负荷试车。

4.2负荷试车

4.21静负荷试车。小车起升负荷（逐渐增至额定负荷），在桥架全长上往返运行，检验各性能是否达到设计要求。卸去负荷，使小车停在桥架中间，定出测量基准点。起升

1.25倍（即25t）额定负荷，离地面100mm左右，停悬10分钟，然后卸去负荷，检查桥架是否永久变形，最多在三次检查后不再产生永久变形时，将小车开至桥架端部，检查实际上拱度应在S/1000士0.4S/1000范围内，然后使小车停在桥架中间起升额定负荷离地面100mm左右停车，检查主梁挠度，其值应小于S/800（由实际上拱值算起）。以上静荷载试验结束，全面检查起重机的钢结构，如未见裂纹、永久变形、油漆脱落或对起重机的性能和安全有影响的损坏，切联动无松动，则测试结果合格。

4.22动负荷试车。起升

1.1倍（即22t）额定负荷试车，在全起升范围内，起升、下降三次。吊运

1.1倍（即22t）额定负荷试车，在小车运行范围内往返运行一次。起吊

1.1倍（即22t）额定负荷试车，在大车运行范围内往返运行一次。以上试验中，分别开动各机构，也可同时开动两个机构作反复运转试验。按工作级别应有间歇时间，试车时间应延续1小时，各机构应动作灵敏，工作平稳可靠，性能达到设计要求，并检查限位开关和保护、联锁装置的可靠性。副钩的试验和主钩的相同。以上动荷载试验，如果各部件能完成其功能试验，并在随后进行的目测检查中未发现结构损坏，连接处也无松动，则试验结果合格。

4.23制动器试验在静载状态下，超载25%时不溜钩。在额定荷载下，全速下降制动，主钩不得超过15mm,副钩不得超过75mm。在额定荷载下低速微动下降点动，主钩不得超过1mm,副钩不得超过5mm。下降额定荷载时，电动机不得超速，空钩时能以最大速度下降。

4.24负荷试车过程中，还应对下述情况进行检查：

(1)起重机金属结构各连接处的螺栓连接、钏接或焊接的质量，特别是端梁连接处的质量。

(2)机械设备、金属结构和吊具的强度和刚性以及起重机钢轨的强度。

(3)制动器应动作灵活，工作可靠，吊钩不得有残余变形、裂纹等缺陷。

(4)减速器无不正常噪音（断续噪音或尖叫声）。

(5)润滑部件的润滑应良好，轴承温度升高不超过规定的数值。

(6)各机构部件应平稳，无振动现象。如有缺陷时应修理好后再试车。

4.3主梁上拱度测量法主梁拱度用拉钢丝绳法测量，拉钢丝绳法是将细钢丝绳支撑在主梁两个等周的撑杆上，一端固定，另一端用重石它或弹簧秤拉紧，以钢丝直径为0.5mm,拉力为150N为例，主梁实际拱应为撑杆高度减去钢丝距上盖板的测量值和下表所列的因钢丝白重下垂的扣除值。跨度m

10.5.13

5.16

5.19

5.22

5.255.28

5.315扣除值mm

1.52

5.3

5.456XXXX1012跨度为1.35米的主梁允许的水平以下的下沉值为7mm

5、劳动力组织劳动力计划表序号工种人员备注1技术贝12安全员1持证上岗3起重工2持证上岗4电工2持证上岗5焊工2持证上岗6测量工3持证上岗7起重机操作员2持证上岗8普工6

6、主要施工机械设备投入主要施工机具配备计划表）丁与机具或设备名称规格型号数量备注1扳手5把完好2交流焊机B3-5001台完好3全站仪彳来卡1台完好4水准仪S31台完好5钢丝绳

4.245mm60米完好6卸扣25吨4个完好7撬棍4根完好8钢卷尺500米各1把完好

7、安全措施

7.1进入施工现场，必须戴安全帽，高空作业必须系安全带、安全绳。

7.2信号要统

一、清楚、明确，要专人指挥，司机操作应准确无误，起升速度要均匀平稳。

7.3施工时应确保用电，防止在荷载试验时发生停电事故。

7.4设备吊装起重工，起重机械人员必须持有劳动部门发给的操作证方可上岗。

7.5双机吊装作业时，应有专人统一指挥，在抬吊时，双机动作要直协调一致，吊钩钢丝绳要保持垂直。以避免产生非正常负荷。

7.6当吊物离地面100mm时，应进行全面检查。

7.7重物起升时应均匀平稳，落下时低速轻放，不得忽快忽慢式突然制动。

7.8起重工作台区域内无关人员不得停留或通行，标明警示牌。

7.9起重过程中机械发生故障或出现不正常现象进，必须放下重物，不得长时间停留空中，操作人员和指挥人员不得离开现场。
