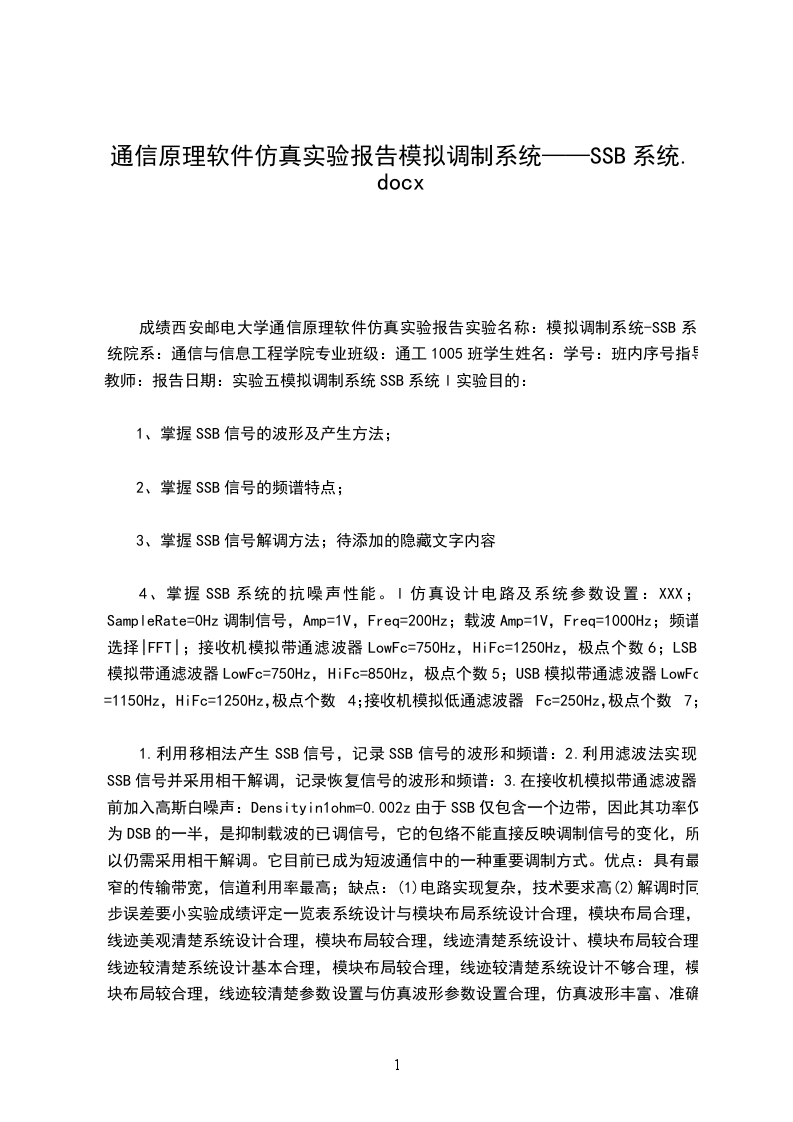

通信原理软件仿真实验报告模拟调制系统——SSB系统.docx

成绩西安邮电大学通信原理软件仿真实验报告实验名称：模拟调制系统-SSB系统院系：通信与信息工程学院专业班级：通工1005班学生姓名：学号：班内序号指导教师：报告日期：实验五模拟调制系统SSB系统l实验目的：

1、掌握SSB信号的波形及产生方法；

2、掌握SSB信号的频谱特点；

3、掌握SSB信号解调方法；待添加的隐藏文字内容

4、掌握SSB系统的抗噪声性能。l仿真设计电路及系统参数设置：XXX；SampleRate=0Hz调制信号，Amp=1V，Freq=200Hz；载波Amp=1V，Freq=1000Hz；频谱选择|FFT|；接收机模拟带通滤波器LowFc=750Hz，HiFc=1250Hz，极点个数6；LSB模拟带通滤波器LowFc=750Hz，HiFc=850Hz，极点个数5；USB模拟带通滤波器LowFc=1150Hz，HiFc=1250Hz，极点个数4；接收机模拟低通滤波器Fc=250Hz，极点个数7；

1.利用移相法产生SSB信号，记录SSB信号的波形和频谱：2.利用滤波法实现SSB信号并采用相干解调，记录恢复信号的波形和频谱：3.在接收机模拟带通滤波器前加入高斯白噪声：Densityin1ohm=0.002z由于SSB仅包含一个边带，因此其功率仅为DSB的一半，是抑制载波的已调信号，它的包络不能直接反映调制信号的变化，所以仍需采用相干解调。它目前已成为短波通信中的一种重要调制方式。优点：具有最窄的传输带宽，信道利用率最高；缺点：(1)电路实现复杂，技术要求高(2)解调时同步误差要小实验成绩评定一览表系统设计与模块布局系统设计合理，模块布局合理，线迹美观清楚系统设计合理，模块布局较合理，线迹清楚系统设计、模块布局较合理，线迹较清楚系统设计基本合理，模块布局较合理，线迹较清楚系统设计不够合理，模块布局较合理，线迹较清楚参数设置与仿真波形参数设置合理，仿真波形丰富、准确参数设置合理，仿真波形较丰富、较准确参数设置较合理，仿真波形较丰富参数设置较合理，仿真波形无缺失、无重大错误参数设置较合理，仿真波形有缺失参数设置不够合理，仿真波形有缺失或重大错误实验分析实验分析全面、准确、表达流畅实验分析较全面、基本无误、表述清楚实验分析基本正确、个别地方表述不清实验分析无原则性错误、表述不清楚实验分析有缺失或存在严重错误实验成绩
