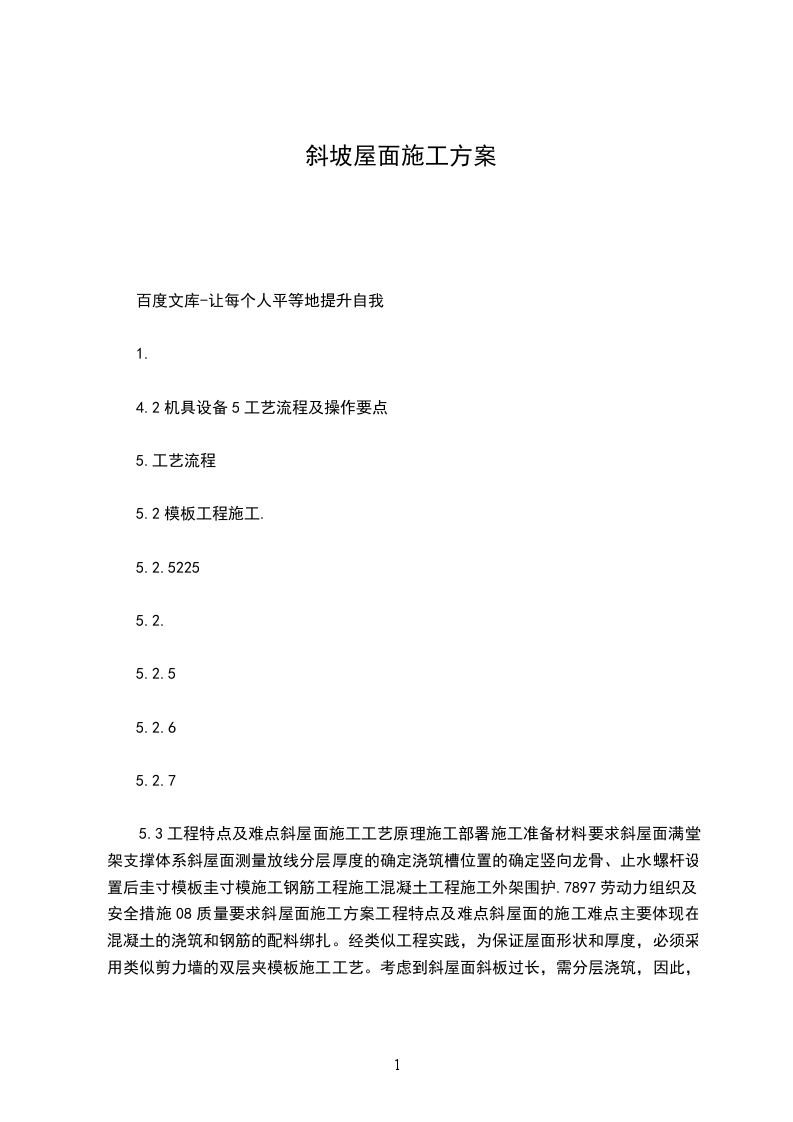

斜坡屋面施工方案

百度文库-让每个人平等地提升自我

1.

4.2机具设备5工艺流程及操作要点

5.工艺流程

5.2模板工程施工.

5.2.5225

5.2.

5.2.5

5.2.6

5.2.7

5.3工程特点及难点斜屋面施工工艺原理施工部署施工准备材料要求斜屋面满堂架支撑体系斜屋面测量放线分层厚度的确定浇筑槽位置的确定竖向龙骨、止水螺杆设置后圭寸模板圭寸模施工钢筋工程施工混凝土工程施工外架围护.7897劳动力组织及安全措施08质量要求斜屋面施工方案工程特点及难点斜屋面的施工难点主要体现在混凝土的浇筑和钢筋的配料绑扎。经类似工程实践，为保证屋面形状和厚度，必须采用类似剪力墙的双层夹模板施工工艺。考虑到斜屋面斜板过长，需分层浇筑，因此，斜屋面的上部模板采取部分封闭，预留混凝土浇筑槽，以利于混凝土的下料及振捣，在混凝土浇筑过程中分层适时圭寸闭。

2斜屋面施工工艺原理本施工方法是在按要求安装好坡屋面底层模板后，再沿环屋面处按要求安装好面模并预留适当宽度适中的浇筑槽，然后依据坡屋面的走向沿坡底至坡顶的方向布置竖向龙骨和横向钢管，竖向龙骨与底层模板间通过限位止水螺栓进行夹固、定位，以此来控制结构的厚度及安装面层模板的依据。中间预留的浇筑槽面模按放样结果事先分级预制，安装时将事先预制的面层模板摆放进竖向龙骨之间，通过铁钉将面层模板与竖向龙骨钉牢即可。泥水工绕坡屋面四周从预留浇筑槽浇筑已安装好一级模板的混凝土，木工绕坡屋面四周封闭浇筑槽，每圭寸闭完一层浇筑槽后即可从第二级浇筑槽浇筑下一层混凝土。采用逐层浇筑、逐层封闭的方法、相互依次循环进行，直至浇筑结束。

3施工部署因本工程斜屋面结构层局部存在双梁和斜梁，为保证顶层斜屋面的施工质量，每栋拟分4次进行混凝土的浇筑：

1、支设钢管满堂架、屋面平层标高以下墙柱和水平梁钢筋绑扎、模板支设后进行第次混凝土的浇筑，同时预留斜梁插筋；

2、斜屋面钢管满堂架搭设、水平梁标高以上墙柱钢筋绑扎、模板支设后进行第2次混凝土的浇筑，墙柱混凝土浇至折梁底标高以下50mrp

3、斜屋面双面支模完成后，对挑檐处模板支设，再进行斜屋面砼的浇筑；并及时跟进养护；

4、斜屋面上层模板拆除后，清理各种插筋和混凝土交接面，进行屋面构件的施工。

5、本工程有几栋斜屋面纵向长度较大，如无法保证一次性浇筑完成，需分2次进行施工，施工缝留置在中间跨坡高部位，采用快易收口网进行圭寸堵。

4施工准备

4.材料要求

1.梁板模板采用胶合板，规格为200mM2440mM2mm竖向龙骨采用50mM00mn方木双拼，面层模板侧压骨采用50mM00mn方木。

2.止水螺栓规格可采用2,止水片规格采用50mm80mm配蝴蝶扣或螺母，形成固定支撑体系。止水螺栓上层可用于固定上层保温板

3.支撑采用48钢管，其间距、排距经计算后确定，并按规定布置好水平撑及拉撑。

4.针对坡屋面板厚较小，钢筋较密的特点，采用自密实砼，粗骨料宜采用5mm20m碎卵石，易于浇筑密实。

4.2机具设备模板预制安装设备：锯木机、电刨机、锤子、扳手、墨斗（弹线器）。

2.钢筋加工、安装设备：切割机、电焊机、弯曲机、扎钩、铁丝。

3.混凝土浇筑设备：铁铲、小锤、插入式振动器。

4运输及起吊设备：泵车、塔吊、混凝土吊斗等。

5工艺流程及操作要点

5.工艺流程庫対吃呢N卜钻孔.模扳面消理按要求定怆虫放血模;技术父松零斜泾曲股沼恥卩F；%4筑橹浇放混凝十.葡n亍圍一耳n丽牛诜沆椚

7.52模板工程施工52斜屋面满堂架支撑体系

(1)斜屋面满堂架支撑体系采用48mM_____mt冈管搭设，模板使用200_2440_2mmf胶合板；板底50_00mm背枋间距250mm梁底上排枋间距为300mm下排为48钢管支撑；梁旁板底外侧设压脚板，梁侧板支撑间距不大于500mm2)满堂架立杆排距800000m_000mm立杆底部用木板做垫块，纵横向水平杆沿高每_____m设一道，底部设纵横扫地杆。

(3)纵横向每隔68m设一道竖向剪刀撑，剪刀撑底部到地。

522斜屋面测量放线

(1)结合电子版图纸，在电脑上计算出屋脊线和变坡交叉线在楼层上的投影位置，在楼层轴线定位放线的同时，测放出以上投影线；

(2)满堂架搭设完，进行斜屋面底模底支撑斜钢管定位时，采用吊线的方式，先根据以上投影线定出屋脊线和变坡交叉线，再根据屋面坡度走向预铺其他部位的支撑钢管和板底木枋；

(3)标高的控制：首先引测楼层标高至外侧的无顶部支撑的立杆上，再定出屋脊线和变坡交叉线部位板底支撑斜钢管最高和最低点的标高，其他位置的标高根据坡度走向进行测放。

5.2.3分层厚度的确定已封模板的宽度与预留浇筑槽宽度之和成为混凝土分层浇筑的厚度（见图,第一层除外），控制在200800m（200mm 600mr即二块胶合模板规格）。其中浇筑槽宽度最大为一块胶合模板宽度，已封模板宽度控制在200mm（一块标准模板规格），这样既能较好地处理混凝土的下料难度、振捣难度、模板后封闭的稳定性以及确保每层混凝土的施工不出现冷缝等矛盾，又有效地节省了材料。

5.2.4浇筑槽位置的确定按分层厚度的确定原则可大体确定浇筑槽的位置，但还应考虑如下几方面：

(1)水平框架梁、水平次梁等的水平方向混凝土梁上口均应设置混凝土浇筑槽。否则梁内混凝土无法振捣密实。

(2)按cad中模板平面布置图留设后封模位置，否则振捣棒很难正确插入梁内或板内振捣，从而引起混凝土不密实。

(3)浇筑槽由上向下排列，同时天沟等复杂处也应留设浇筑槽。图混凝土分层浇筑厚度示意525竖向龙骨、止水螺杆设置竖向龙骨采用50mM00mm方木双拼，布置间距依据预制的面层模板模数级而定，竖向龙骨双拼间的空隙用小木条夹钉(见cad中-

1、2-2及3-3剖面图)。竖向龙骨与底层模板间固定采用对拉螺栓高度限位加焊止水片，限位止水螺栓采用2,布置控制在600mm800m左右，浇筑槽内原则上不设限位止水螺杆。这种做法不但能保证结构厚度，还能延长渗水路线，增加对渗透水的阻力。止水片与螺栓应满焊严密。安装完毕经技术复核后方可进行下道工序施工。

5.2.6后封模板封模施工

(1)封模流程：清理浇筑口周边混凝土向浇筑口内放入预制好的封口模板-对齐复核，用铁钉将侧骨与斜坡面竖向龙骨钉牢由上至下插入锁紧钢管浇筑上一层混凝土最后一层混凝土浇筑完毕。

(2)注意事项：压紧后封模板用的钢管应在支设整体模板时预先放入，以免后期无法放入。后封面层模板经放样予以事先预制好，不足处经现场放样后确定，这样一方面便于模板安装、周转，节约材料；另一方面也有利于混凝土浇筑及在施工中检查混凝土浇筑是否密实，可适当的减少混凝土上、下层搭接时间，减少冷缝产生。后封面层模板预制时两侧边加钉300mm长的50mrlOOmnd则压骨，宽度应小于浇筑槽20-30mm(两端各一侧略大)，以便于面层模板安放。安装时将面层模板的上边缘与竖向龙骨的下边缘对齐，通过铁钉将面层模板的侧压骨与竖向龙骨钉牢(见2-2剖面图)。

527钢筋工程施工本工程斜屋面板厚20mm板钢筋保护层5mm板筋为020(双层双向，两层钢筋内间距较小，再加上马镫、板撑及限位止水螺杆等的影响，混凝土的下料阻力很大，特采取如下措施：

(1)错筋绑扎：在满足设计与规范要求的前提下，增加了板筋之间的净距，使混凝土易于流动。

(2)梁柱节点处及梁交汇处钢筋绑扎：a.钢筋放样前应熟悉施工图，放样时必须考虑钢筋的叠放位置和穿插顺序以确定加工尺寸；b.主、次梁筋在下，梁、柱交汇节点处注意钢筋绑扎对位、弯折脚的朝向，应留出混凝土下料及振捣棒下棒的位置，以便下料及插捣。

(3)为了避免在浇捣混凝土过程中板面钢筋下陷，保证板筋的有效高度，在双层钢筋网之间应增设有效的支撑马凳筋，支撑马凳筋为8,间距不大于600mM600mm同一方向上的支撑不少于2道，且距板筋末端不大于50mm支撑马凳筋

(4)钢筋相互间应绑扎牢固，以防止浇捣混凝土时，因碰撞、振动使绑扣松散，钢筋移位，造成露筋。

(5)马凳筋与上、下层钢筋接触点采用点焊，同时在其周边23道范围内的上、下层钢筋网也采取点焊，以加强钢筋网整体稳定性。

(6)绑扎钢筋时，应按设计规定留足保护层。留设保护层，应以相同配合比的水泥砂浆制成垫块，将钢筋垫起，严禁以钢筋垫钢筋或将钢筋用铁钉、铁丝直接固定在模板上。

(7)取消其上方20mn厚砂浆找平层，将板厚增加为改为40mm将原钢筋净保护层厚度改为20mm钢筋净距可达到70mm

5.3混凝土工程施工由于现场场地原因，别墅斜屋面浇注必须使用塔吊配合施工。综合考虑工作效率及安全性，本工程砼浇筑拟一台泵车配合塔吊使用料斗进行浇注。在檐口搭设宽850mm的操作架，并同时作为安全防护架。在屋面径向设置4条600mn宽的斜道，上钉防滑条，按施工操作进程随时移动。浇筑混凝土时，以斜屋檐为起点，绕屋面一周循环浇筑，浇筑完一层后即可圭寸闭上一层预留面层模板，逐级逐段圭寸闭面层模板，然后逐级分层浇筑混凝土，分层厚度300-500mm相互依次循环进行，直至浇筑结束。对于结构尺寸较大的，周长较大的坡屋面，应在施工前根据每层混凝土浇筑的速度，计算好浇筑时间。如有必要时，可适当考虑添加缓凝剂，避免混凝土搭接前产生冷缝。为保证混凝土浇筑密实度和表面观感，采取以下措施：

(1)采用小型振捣棒(32),使得振捣棒在浇筑槽内自由插入，并在20mm?的板内振捣混凝土，同时能避免棒径过大，振弯钢筋。浇筑过程中采用小锤敲击检查是否已浇筑密实；同时可使用70型振捣棒振捣模板，振捣点间距不大于300mm振捣时间不小于0s。

(2)委托商品混凝土供应单位进行混凝土的试配和优化设计，重点是混凝土的水灰比、碎石级配、砂率及胶凝材料的用量，要求扩散度达到600-650mm无分层离析，采用优质外加剂，控制混凝土的收缩，具体参数详见混凝土试验配合比。混凝土强度等级为C30,根据钢筋净距70mm混凝土用碎石粒径选用520mm平均粒径控制在2-5mm碎石级配必须连续均匀。

(3)混凝土浇注过程中，根据其浇注情况，可在面层模板上钻20mm的排气孔，以检验混凝土的密实度。

(4)待混凝土浇注完成后，强度达到5MPa(2天左右)时拆除面层模板，检查混凝土外观质量。

(5)混凝土拆模后采取覆盖塑料膜养护，从而有效地防止混凝土收缩产生的裂缝。

(6)浇筑混凝土时在模板面上口临时设置50cm高的挡板，避免浇筑时骨料滑落。

(7)由于本次浇注时间已进入冬季施工，混凝土浇注完成后必须采取相应保温及加温措施。

(8)底模拆除后，在中午气温较高（不结冰）时进行淋水试验，以检验屋面结构渗漏情况。

6外架围护塔楼外立面钢管脚手架在屋面檐口部位向上延伸搭设一步架，作为屋面面结构施工外围的操作兼防护架：）脚手架立杆横距850mm立杆纵距500mrp2）操作层设防护栏杆、踢脚板、并满铺钢笆，脚手架外侧满挂密目安全网；3）因屋面局部线条太宽导致落地外架立杆无法避开线条时，为保证屋面施工有足够的操作空间，拟局部采用外挑外架，具体如下图：立杆收头C斜撑钢管落地外架20钢筋屋面水平梁层结构”“,”底部插入楼层内预埋的短钢筋头间距500.间距50020钢筋悬挑钢管楼层结构斜屋面处外挑外架示意图7劳动力组织及安全措施施工前木工工长应对木工班组进行详细的技术安全交底，特别是面层模板的分级模数应交底清楚，以免安装时出现错误。由于木工班组大量的工作量事先已完成，安装面层模板工作相对较简单，因此，在浇筑混凝土时木工由23人组成，即可满足施工需要。

2.浇筑混凝土时，在一名泥水工长的统一指挥下，一般可由2个泥水组，每组45人，组成一个泥水操作班组进行施工。

3.木工、泥水工在分级施工中，其工序交接应待同一方向上的工作面结束后进行，应避免在同一方向上的工作面同时进行模板安装与浇筑混凝土。

4操作班组就位前，应针对本分项工程施工操作特点，进行安全交底，施工中应加强安全巡检，着重检查配件牢固情况，特别应做好外架的封闭及防护工作。

5.模板安装、拆除严格按照操作规程进行操作，禁止酒后上岗。模板支撑拆下后，应及时进行清理，并分类予以堆放整齐。

8质量要求模板工程质量应遵照国家标准混凝土结构工程施工及验收规范GB50204-2002及其他有关规范规定。

2.支撑系统及附件要安装牢固，无松动现象，面板应安装严密，保证不变形、不漏浆。

3.面板要认真刷涂脱模剂，以保护面板增加周转次数。

4.拆模控制时间应以同条件养护试块强度等级为依据，并符合规范及相关规定。

5.拆模应小心谨慎，爱护模板支撑件，并应对构件认真清理、修复、保养。质量标准项次项目允许偏差检验方法模板上表面标高士5mm拉线、用尺量2相邻面板表面咼差2mm用尺量3板面平整5mm2m靠尺和塞尺检杳
