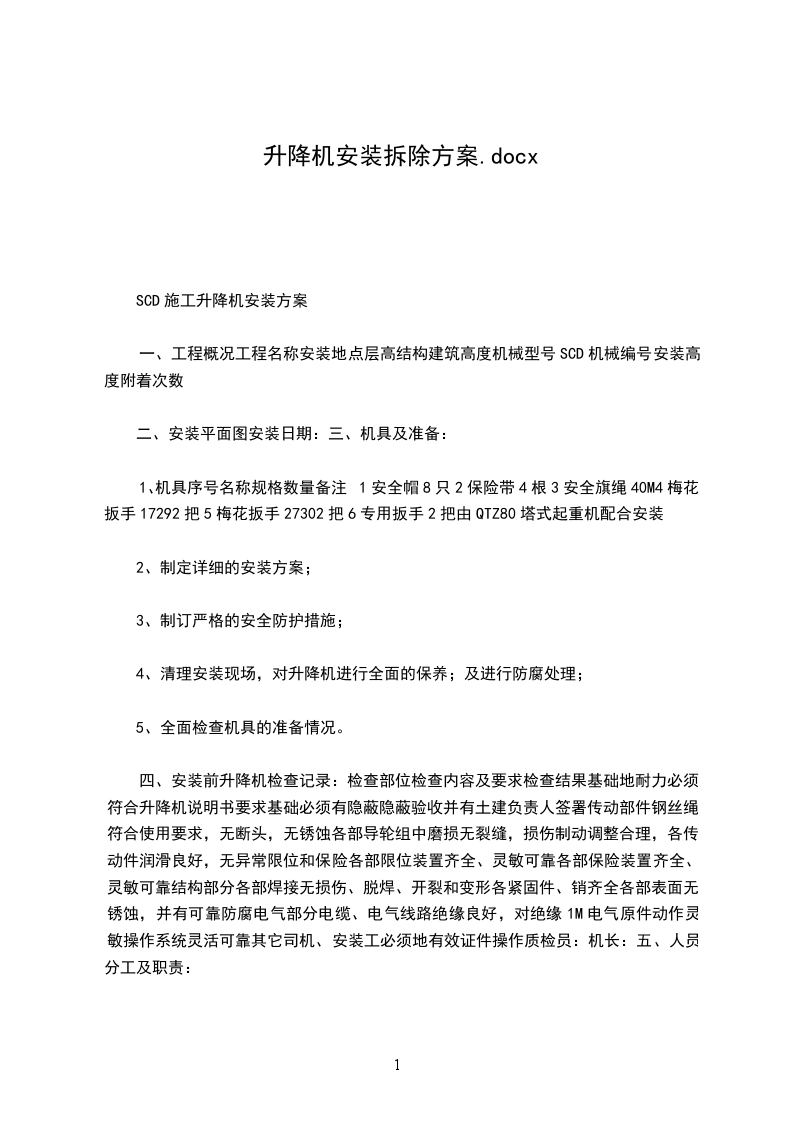

升降机安装拆除方案.docx

SCD施工升降机安装方案

一、工程概况工程名称安装地点层高结构建筑高度机械型号SCD机械编号安装高度附着次数

二、安装平面图安装日期：三、机具及准备：

1、机具序号名称规格数量备注1安全帽8只2保险带4根3安全旗绳40M4梅花扳手17292把5梅花扳手27302把6专用扳手2把由QTZ80塔式起重机配合安装

2、制定详细的安装方案；

3、制订严格的安全防护措施；

4、清理安装现场，对升降机进行全面的保养；及进行防腐处理；

5、全面检查机具的准备情况。

四、安装前升降机检查记录：检查部位检查内容及要求检查结果基础地耐力必须符合升降机说明书要求基础必须有隐蔽隐蔽验收并有土建负责人签署传动部件钢丝绳符合使用要求，无断头，无锈蚀各部导轮组中磨损无裂缝，损伤制动调整合理，各传动件润滑良好，无异常限位和保险各部限位装置齐全、灵敏可靠各部保险装置齐全、灵敏可靠结构部分各部焊接无损伤、脱焊、开裂和变形各紧固件、销齐全各部表面无锈蚀，并有可靠防腐电气部分电缆、电气线路绝缘良好，对绝缘1M电气原件动作灵敏操作系统灵活可靠其它司机、安装工必须地有效证件操作质检员：机长：五、人员分工及职责：

1、安装负责人：职责：1）全面负责安装作业的安全、协调和人员调配等工作；2）召开安装人员会议，进行全面的安全技术交底。

2、现场负责人：职责：对安装作业的技术和质量负责，牢固树立安全第一的思想，按照操作规程和说明书的要求精心组织和指挥安装作业。

3、安装工：姓名：证号：姓名：证号：姓名：证号：姓名：证号：职责：在负责人指挥下，按照安装程序从事各部件的安装，一切作业均需有负责人的指挥令，不得擅自作业。

4、电工：姓名：证号：职责：做好安装前电气部分的检查工作，按照安装进度及时接通线路。

5、司机：姓名：证号：姓名：证号：职责：安装前，协助电工、安装工做好升降机的各部检查工作，准确操作，并及时收集、保管好工具及另配件。

六、安装作业过程中的安全注意事项：

1、要设置安全警戒区域，派专人警戒，严禁无关人员进入；

2、雨天和风速大于13时停止安装作业；

3、吊笼上行前必须将围栏安装完毕，以防无关人员进入；

4、安装过程中吊笼上下行时必须将加节按钮盒移至吊笼顶部操作，严禁在吊笼内开行；

5、用塔吊配合安装时，指挥信号必须简洁、明了清晰；

6、吊笼运行时，人的各个部位严禁伸出吊笼护栏；

7、安装运行作业过程中吊笼荷载严禁超过工作载重量；

8、接线由电工完成；

9、所有作业人员必须戴好安全帽，必要时必须系好保险带，严禁穿硬底鞋作业；

10、安装附墙架，连系梁时，操作人员必须系了保险带；

1、严禁酒后从事安装作业；

2、所有作业人员必须一切行动听从指挥。吊笼开行由专职司机操作；

七、安装顺序和注意事项：

1、安装底架：1）将底架放至升降机混凝土基础上，将底架的中心对准基础预留洞的中心线，并将安装平面图二所示的16点测平；2）用四根M24螺栓插入安装平面图二所示的14螺孔，使其与基础钢筋焊牢，然后对XXX预留洞浇捣混凝土；3）将六只M24螺栓从底架六个螺孔中插入，并浇捣混凝土；4）将二只缓冲弹簧座连同第一个导轨架安装到底架上，并有M424200螺栓将导轨架与底架连接紧固，预紧力矩为350N.M；5）安装两个导轨架，并使其垂直度控制在1以内；6）安装包括门在内的所有围栏；7）当混凝土达到许用强度后，用700N.M预紧力矩拧紧十只底架预埋螺栓。

2、安装两只吊笼（塔吊配合）；注意：安装吊笼前必须松开电机制动器。

3、安装对重；

4、利用塔吊再安装六个导轨架；

5、由电工接通电源；

6、调整除以上外的所有限位；

7、将梯笼上行至结构三层楼面（9m）安装附墙架；注意：在梯笼向上行时，在各个接层面的水平面，接高立杆的同时，还需安装连系梁，每隔两个导轨还需另加装过渡附着框，在固定附墙斜撑时要控制导轨架的垂直度在1以内。

8、按上述程序，导轨架由塔吊配合接高，梯笼每上升三个楼层（

8.4m）即安装一道附着架；注意：在安装附着装置时，同时必须对导轨架的垂直度进行一次调整。当满足中途施工需要时即停止加节作业。

9、安装电缆筒，并使电缆一定顺序排列到筒内；说明：未加节至最高点时不加对重系统。

10、安装梯笼上限位，电源极照撞块；

1、搭设梯笼与建筑物之间的过渡平台；

2、安装各楼层面平台防护门；

3、再次安装加高注意事项：(1)必须重新进行安全技术交底；

(2)必须设置工作区域，有专人警戒；

(3)梯笼升降严禁在笼内操作，必须将操作盒移至笼顶操作；

(4)每加高一次都必须对各部限位进行重新调整；

(5)安装头架时必须系好保险带，绳卡必须按规定设置。

八、安全技术交底记录：

1、交底日期：2、交底人：3、安全交底内容：进入施工现场必须严格遵守安全生产六大纪律；安装作业必须严格按照安装方案程序要求执行；安装作业严禁酒后操作；安装作业区域15m范围为警戒区域，设专人警戒；安装过程中每项技术参数必须符合该机性能要求；安装作业必须佩带保险带，使用中必须执行高挂使用；安装，加工节完毕后必须验收合格后方可投入施工作业。

4、接受交底人签字：升降机械操作规程

一、使用前的检查

1、金属结构有无开焊和明显变形；

2、架体各节点连接螺栓是否紧固；

3、附墙架、缆风绳、地锚位置和安装情况；

4、架体的安装精度是否符合要求；

5、安全防护装置是否灵敏可靠；

6、卷扬机的位置是否理；

7、电气设备及操作系统的可靠性；

8、信号及通讯装置的使用效果是否良好清晰；

9、钢丝绳、滑轮组的固接情况；

10、提升机与输电线路的安全距离及防护情况。

二、日常检查：

1、地锚与缆风绳的连接有无松动；

2、空载提升吊篮做1次上下运动，验证是否正常，并同时碰撞限位器和观察安全门是否灵敏完好；

3、在定额荷载下，将吊篮提升至地面12m高度时，检查制动器的可靠性和架体的稳定性；

4、安全停靠边装置和断绳保护装置的可靠性；

5、吊篮运行通道内有无障碍物；

6、作业司机的视线或通讯装置的使用效果是否清晰良好。

三、闭合主电源前或作业中突然断电时，应将所有开关扳回零位。在重新恢复作业前应在确认提升机动作正常后方右继续使用。

四、发现安全装置、通讯装置失灵时，应立即停机修复。作业中不得随意使用极限限位装置。

五、使用中要经常检查钢丝绳、滑轮工作情况。如发现磨损严重，必须按照有关规定及时更换。

六、作业后，将吊篮降至地面，各控制开关扳至零位，切断主电源，锁好闸箱。

七、操作人员必须持证上岗，严禁无证人员开机。

八、定期进行保养维修，确保机械运转正常。_建筑工程有限公司SCD施工升降机拆卸方案

一、工程概况工程名称拆卸地点层高结构建筑高度机械型号SCD机械编号拆卸高度附着次数

二、拆卸平面图

三、机具及准备

1、机具序号名称型号及规格数量备注1安全帽8只2保险带4根3安全旗绳40m4梅花扳手17292把5梅花扳手27302把6专用扳手2把

2、制定详细的安装方案；

3、制定严格的安全防护措施；

4、清理拆卸现场，对升降机进行全面的保养，及时进行防腐处理；

5、全面检查机具的准备情况。

四、拆卸前升降机检查记录：检查部位检查内容及要求检查结果传动部件钢丝绳符合使用要求，无断头，无锈蚀各部导轮组中磨损无裂缝，损伤制动调整合理，各传动件润滑良好，无异常限位和保险各部限位装置齐全、灵敏可靠各部保险装置齐全、灵敏可靠结构部分各部焊接无损伤、脱焊、开裂和变形各紧固件、销齐全各部表面无锈蚀，并有可靠防腐电气部分电缆、电气线路绝缘良好，对绝缘1M电气原件动作灵敏操作系统灵活可靠其它司机、安装工必须地有效证件操作

五、人员分工及职责：

1、负责人：职责：1）全面负责拆卸作业的安全、协调和人员调配等工作；2）召开拆卸人员会议，进行全面的安全技术交底。

2、现场负责人：职责：对拆卸作业的技术和质量负责，牢固树立安全第一的思想，按照操作规程和说明书的要求精心组织和指挥拆卸作业。

3、拆卸工：姓名：证号：姓名：证号：姓名：证号：姓名：证号：职责：在负责人指挥下，按照拆卸程序从事各部件的拆卸，一切作业均需有负责人的指挥令，不得擅自作业。

4、电工：姓名：证号：职责：做好拆卸前电气部分的检查工作，按照拆卸进度及时接通线路。

5、司机：姓名：证号：姓名：证号：职责：拆卸前，协助电工、拆卸工做好升降机的各部检查工作，准确操作，并及时收集、保管好工具及另配件。

六、拆卸作业过程中的安全注意事项：

1、要设置安全警戒区域，派专人警戒，严禁无关人员进入；

2、雨天和风速大于13时停止拆卸作业；

3、吊笼上行前必须将围栏拆卸完毕，以防无关人员进入；

4、拆卸过程中吊笼上下行时，必须将加节按钮盒移至吊笼顶部操作，严禁在吊笼内开行；

5、用塔吊配合拆卸时，指挥信号必须简洁、明了清晰；

6、吊笼运行时，人的各个部位严禁伸出吊笼护栏；

7、拆卸运行作业过程中吊笼荷载严禁超过工作载重量；

8、接线由电工完成；

9、所有作业人员必须戴好安全帽，必要时必须系好保险带，严禁穿硬底鞋作业；

10、拆卸附墙架，连系梁时，操作人员必须系了保险带；

1、严禁酒后从事拆卸作业；

2、所有作业人员必须一切行动听从指挥。吊笼开行由专职司机操作；

七、拆卸顺序：

1、将加节按钮盒接线插头插至驾驶室相应的插座上，并将操纵箱上的控制旋钮节位置，并将按钮盒置于吊笼顶部；

2、在吊笼顶部装上“吊杆”，并接通电源；

3、将吊笼驱到导架顶部，拆卸三相极限档板和上限位挡板；

4、拆除对重的缓冲弹簧，并对重下垫足够高度的枕木；

5、小心地驱动吊笼上升适当距离，让对重平稳地停在所垫的枕木上，使钢丝绳放松；

6、从对重上和偏心轮上卸下钢丝绳，用吊笼顶上的钢丝绳盘卷起所有钢丝绳子；

7、拆卸头架；

8、拆卸导架标准节、附墙架，同时也拆卸电缆导向装置；

9、保留三个标准节，然后拆除笼顶吊杆；

10、拆卸吊笼下的缓冲弹簧和下部的限位档板、档块；

1、拉起电机制动器的松闸把手，让吊笼缓缓地滑到枕木上停稳；

2、切断地面电源箱的总电源，拆卸接至吊笼的电缆；

3、用汽吊将吊笼离导轨架；

4、把对重吊离导架；

5、最后拆卸围栏和保留的三个标准节

八、安全技术交底

1、交底日期：2、交底人：3、安全技术交底内容：
