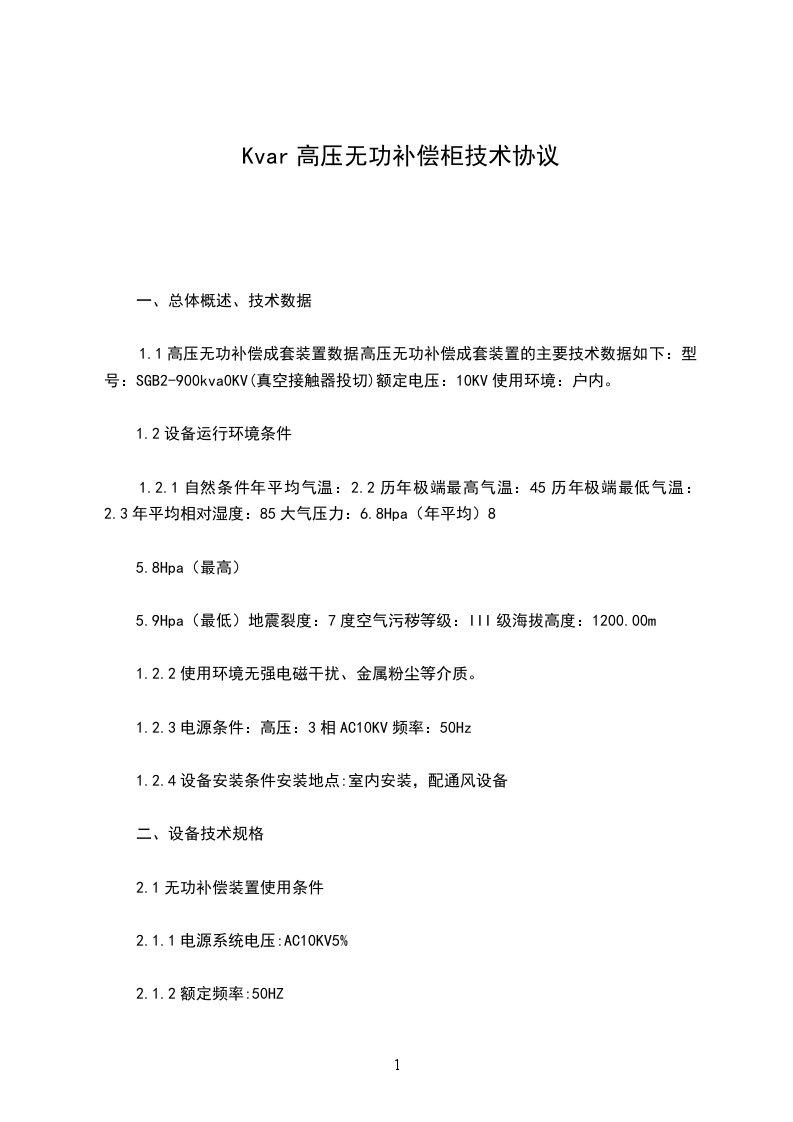

Kvar高压无功补偿柜技术协议

一、总体概述、技术数据

1.1高压无功补偿成套装置数据高压无功补偿成套装置的主要技术数据如下：型号：SGB2-900kva0KV(真空接触器投切)额定电压：10KV使用环境：户内。

1.2设备运行环境条件

1.2.1自然条件年平均气温：2.2历年极端最高气温：45历年极端最低气温：2.3年平均相对湿度：85大气压力：6.8Hpa（年平均）8

5.8Hpa（最高）

5.9Hpa（最低）地震裂度：7度空气污秽等级：III级海拔高度：1200.00m

1.2.2使用环境无强电磁干扰、金属粉尘等介质。

1.2.3电源条件：高压：3相AC10KV频率：50Hz

1.2.4设备安装条件安装地点:室内安装，配通风设备

二、设备技术规格

2.1无功补偿装置使用条件

2.1.1电源系统电压:AC10KV5%

2.1.2额定频率:50HZ

2.1.3系统非瞬时性运行频率范围:4950.5HZ

2.1.4操作及控制电压:AC

1.5使用环境:极端最高温度:45(户内)极端最低温度:-10(户内)累平均气温：2.2.1.6月平均相对湿度最高值:___月平均相对湿度最低值:36%累平均相对湿度:55%

2.1.7夏季平均大气压:88269pa冬季平均大气压:88792pa

2.1.8海拔高度:1200m

2.1.9地震烈度:7度

2.1.10安装场所:户内，有粉尘

2.1.11污秽等级:级

2.2高压无功补偿装置基本技术参数名称高压无功补偿成套装置规格及型号SGB2-900kva0KV(真空接触器投切)数量1套额定容量900Kvar(动投切)额定电压10KV装置最高工作电压12KV电压波动5谐波抑制5次以上谐波通讯接口RS485相数三相控制电压AC220V频率50Hz主结线方式单星形接线补偿后功率因数0.9串联电抗器6%稳态过电流能力方均根值

1.1.30In电流下能长期运行稳态过电压能力

1.10Un电压下能长期运行额定雷电冲击耐压(4s峰值)50KV额定短时工频耐压(1min,有效值)30KV控制电源AC220V交流取样电压100V(PT二次线电压)放电能力5S内将电容残余电压降至50V以下保护具有开口三角电压保护、电流速断保护、电容器过电流保护、电容器过压保护、电容器外熔丝保护(喷逐式)、操作过电压装置噪声55dB投切防谐振要求投切过程中，不对供电网络产生并联谐振及过电压单套尺寸(宽深高，共三面)1300_1500_2650柜体颜色RAL7032防护等级IP3_

2.2.1900Kva0KV型高压电容补偿装置主要器件清单序号主要器件型号分供应商单位数量1电容投切专用接触器JZC5-6300AC220V无锡蓝虹台12高压并联电容器BKM1300-1W无锡特种台33串联电抗器CKSC6%杭州汉盛台14放电线圈FDEG-1/0.润发3、0.信互台35高压熔断器BRW-10100A上海华商只36低压熔断器RT18-326A德力西套67指示灯ND16-22220V红、绿江阴长江只38放电指示灯ND16-22110V红江阴长江只39按钮LAY3-11红、绿江阴长江只210电磁锁DSN-BAC220V森源只111电压表42L6-V1.1KV德力西块312主母线TMY-3_（40_5）思科电气米913导线、螺丝和支撑绝缘子等思科电气批114电压继电器DJ-130耐电只115电压继电器DJ-1260耐电只116时间继电器JS14P0-99SAC220V德力西只117柜体1300_1500_2650思科电气台

2.2.2900Kva0KV型高压电容补偿装置一次原理图

2.3无功补偿装置柜体材料、结构及工艺要求

2.3.1无功补偿装置柜体采用优质型材、优质冷轧钢板及网板组装焊接，前、后均能维护，外形美观且通风散热性能良好。柜体材料、钢板表面必须进行预处理工艺（柜体卷边有对接缝处需倒角并打磨处理），柜体钢板的剪切、卷曲、开孔等都必须使用数控设备来完成，装置柜体通过高强度螺栓组装而成，整个装置体结构应坚固，运输安装后不会扭曲和摇晃，装置运输应设可拆吊架。

2.3.2无功补偿装置柜内二次导线连接接线鼻子镀锡，主母线、分支母线校平处理，接头处镀锡或银打麻，确保连接紧密，满足规范要求。

2.3.3无功补偿装置应采用结构合理、可靠有效的联锁装置，具有防止误入带电间隙功能，柜内设有照明检修装置。

2.3.4装置应设有观察窗和带电显示器，每个支路具备电压检测功能，带总电流显示装置。

2.3.5装置进出线及连接要求装置采用电缆下进下出方式。装置应满足设计所需的最大截面和最多根数电缆能进入装置并连接方便。装置柜体与电缆桥架的连接处应有防止小动物进入的措施，电缆头的安装位置及连接方式必须方便检修、试验时的拆线及接线，装置柜体应附带电缆引入时的固定支架。

2.3.6装置的前上部应有标识装置标号和用途的标示牌。装置应有正确反映高压真空接触器合分闸状态、装置有电的指示装置，面板上模拟母线应明显、清晰可见。装置上标牌采用金属激光刻字标牌，并采用螺丝连接或铆接。

2.3.7接地为保证维修工作安全，主回路应能接地。另外，在外壳打开以后的维修期间，应能将主回路连接到接地极。外壳应能接地。凡不属主回路或辅助回路的且需要接地的所有金属部分都应能接地。外壳、构架等应能保证紧固连接，以确保电气上连通。接地回路应能经受动、热稳定试验。接地点的接触面和接地连线的截面应能安全地通过故障接地电流。

2.3.8外观及防腐蚀层电容器单元的外观符合产品图样的要求，其外露的金属件具有良好的防腐蚀涂层。

2.4无功补偿装置柜内主要设备

2.4.1电容器型式:无锡特种电容器厂BFM额定电压:113KV额定容:300Kvar单只电容偏差:05%电容器组偏差:2%损耗角正切值:0.0005过电压能力：1.10Un电压下能长期运行过电流能力:方均根值

1.1.30In电流下能长期运行温升:60K结构形式:单相连接组别:星接额定雷电冲击耐压(4s峰值)50KV额定短时工频耐压(1min,有效值)30KV

2.4.2电抗器型式:交流串联干式铁芯(不产生铁磁、谐振)额定电压:10KV电抗率:6%电抗器容量:54Kvar电抗偏差:___电抗器基波损耗:0.5%过载能力：1.35倍额定电流下能长期运行额定短时耐受电流(有效值，4S):25倍额定电流额定峰值耐受电流(峰值)：2.55倍额定短时耐受电流额定雷电冲击耐压(4s峰值):50KV额定短时工频耐压(1min，有效值):30KV温升:60K绝缘等级:F级

2.4.3其他避雷器、绝缘子（防污型）、放电器、导体及其他元器件按国家相应设计规范标准执行。

2.5高压无功补偿装置出厂时应做试验(未列出试验项目按国家相关标准执行)

2.5.1耐压试验

2.5.2绝缘检查试验

2.5.3产品带负荷连续运行试验

2.6保护整定值由甲方、乙方共同讨论计算提出。

2.7甲方负责提供从10KV高压开关柜到无功补偿装置的电源电缆，AC220V电源到无功补偿装置的两芯电缆线。无功补偿装置内部及柜间电缆及其他材料由乙方提供，并由乙方负责安装。

三、设计、设备制造及验收标准

3.1设计、制造标准所有设备的制造、验收和交接试验符合国家标准及行业标准，国家标准及行业标准未提及部分参考IEC标准。乙方的提供的产品符合下列版的国家标准及行业标准，但不限于此：lGB11022-99无功补偿设备通用技术条件lGB1985-交流高压隔离开关和接地开关lGB11032-交流无间隔金属氧化锌避雷器lGB763-1990交流高压电器在长期工作时的发热lGB2706-89交流高压电器动热稳定试验方法lGB3309-89无功补偿设备在常温下的机械实验lG3540-92无功补偿设备抗地震性能试验lJ6461-92交流无功补偿开合母线转换电流试验lGB3906-91335kV交流金属封闭开关设备lD404-97户内交流无功补偿装置订货技术条件lGB

1.1-97高压输变电设备的绝缘配合lS318-89无功补偿装置闭锁装置技术条件lGB4208-93外壳防护等级分类lIEC298(1990)1kV以上50kV及以下交流金属封闭开关设备和控制设备lG12326-电能质量、电压波动和闪变lGB12325-1990供电电压允许偏差lG11024标称电压1KV以上交流电力系统用并联电容器lG15945-1993电力系统频率允许偏差lG3797-1989电控设备第二部分:装有电子器件的电控设备lG11022-1989高压开关设备和控制设备标准的共同技术要求lGB

3.2-1989高压并联电容器lG0229-1988电抗器lGB50227-1995并联电容器装置设计规范lZR8-高压无源滤波装置企业标准lJB7111-93高压并联电容器装置lIEC2552冲击和碰撞试验标准lIEC2553地震试验标准lIEC2551高频干扰试验标准lIEC2552静电放电干扰试验标准lIEC2553辐射电磁场干扰试验标准lIEC2554快速瞬变干扰试验标准lD672-99变电所电压无功调节控制装置订货条件lDL442-91高压并联电容单台保护用熔断器订货技术条件lGB14808-93高压交流接触器lGB4109交流电压高于1000V的套管通用技术条件lGB8287高压支柱绝缘子技术条件lG16

7.1-1997高压试验技术1
