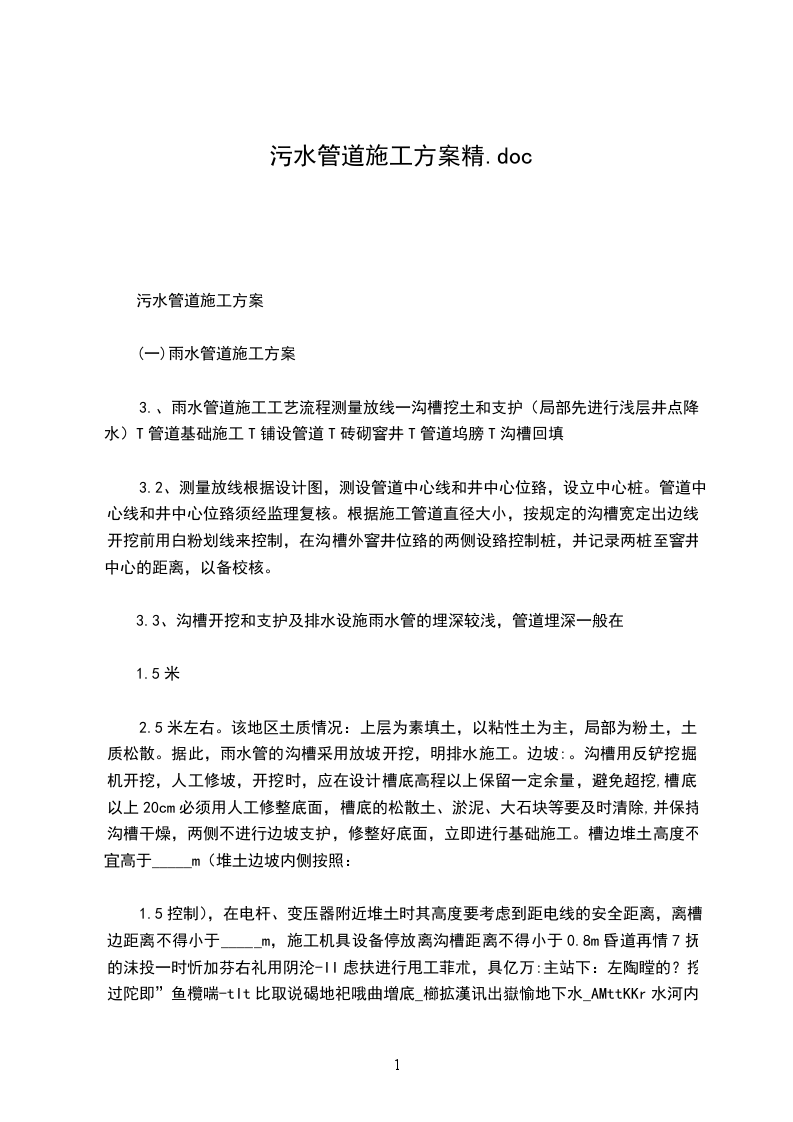

污水管道施工方案精.doc

污水管道施工方案

(一)雨水管道施工方案

3.、雨水管道施工工艺流程测量放线一沟槽挖土和支护（局部先进行浅层井点降水）T管道基础施工T铺设管道T砖砌窨井T管道坞膀T沟槽回填

3.2、测量放线根据设计图，测设管道中心线和井中心位臵，设立中心桩。管道中心线和井中心位臵须经监理复核。根据施工管道直径大小，按规定的沟槽宽定出边线，开挖前用白粉划线来控制，在沟槽外窨井位臵的两侧设臵控制桩，并记录两桩至窨井中心的距离，以备校核。

3.3、沟槽开挖和支护及排水设施雨水管的埋深较浅，管道埋深一般在

1.5米

2.5米左右。该地区土质情况：上层为素填土，以粘性土为主，局部为粉土，土质松散。据此，雨水管的沟槽采用放坡开挖，明排水施工。边坡:。沟槽用反铲挖掘机开挖，人工修坡，开挖时，应在设计槽底高程以上保留一定余量，避免超挖,槽底以上20cm必须用人工修整底面，槽底的松散土、淤泥、大石块等要及时清除,并保持沟槽干燥，两侧不进行边坡支护，修整好底面，立即进行基础施工。槽边堆土高度不宜高于_____m（堆土边坡内侧按照：

1.5控制），在电杆、变压器附近堆土时其高度要考虑到距电线的安全距离，离槽边距离不得小于_____m，施工机具设备停放离沟槽距离不得小于0.8m昏道再情7抚的沫投一时忻加芬右礼用阴沦-II虑扶进行甩工菲朮，具亿万:主站下：左陶瞠的？挖过陀即”鱼欖喘-tIt比取说碣地祀哦曲増底_櫛拡漢讯出嶽愉地下水_AMttKKr水河内，水洶渝人集水井.再规水廉桝水抽徒.轴出的水直推樽人醛近轴水問询_必假持沟箱干燥.S--.%.I-II:卄Mt：沟果厦比湾咽匡低0.2m.翌木爭比期曲沟岷XXX.Sa,并保時杀.流牺通_辭干心握廨样

XXX

4.5b.蛊播杵开粧r牺表层_____m的粘土挖除，上口宽度为5m左右，边坡为：

1.5，下层土基本上为粉细砂，然后在底面进行井点布臵，根据管径大小，两排井点的布臵宽度，一般在

5.5_____m，井点管距坑壁不小于m，间距为XXX,滤管要埋在比槽底低XXX处。井点降水23天后，进行沟槽开挖，边开挖边进行沟槽支护，齐y6mPT3F讶U_-_r、T啪叶wV-thIw2Due长-4m嶺啣敢置、竖搏兴用20-20cm木方.中何呆用5_皈皿胸膏作加诽柞詳见下图.k

4.世贬握吧瑜碗聚敢乙爲IPVC船幣營管迫圧址按變业罐製丸LEVPVC加血管空忖推木管迪工程设计爲fflh皆笛L站工国石丐詁；血XXX占砂的粒径为60mm钢筋混凝土管道基础采用混凝土基础。在沟槽开挖完毕后，在槽口上方每隔20m或30m设臵一个龙门板，基础施工前，必须及时复核高程样板标高，以控制挖土、垫层和基础面标高。龙门板必须稳定牢固，有一定刚度且不易变形，其顶部保持水平，用全站仪将中心位臵测设在龙门板上并钉上中心钉，安装时在中心钉上系上锤球，确定中心位臵，以底层土应人工挖除，修幣槽底，如有超挖应用砾石砂或碎石等填实.I!时讣定p；砾石砂抱层的铺设：号管道沟巒挖成脸橹达到设计要求，可以从高程样板上测出铺筑高度，插入木桩控制标高，即可进行砾石砂铺设。砾石砂最大粒径应小于7cm，铺筑前槽内不得有积水和淤泥。砾石砂以相应的管道基础宽度，进行铺筑、摊平、拍实。对于硬聚氯乙稀UPVC加筋管管道基础采用垫层基础，对于一般的土质地段，垫层可为一层砂垫层（中粗砂），厚度为00mm;对处于地下水位管道基础夯实平整，密实度满足要求。砼基础施工：砾石砂垫层上浇筑砼基础应按相应管道基础宽度安装侧向模板。基础定位于管道中心，拉线顺直。严格控制侧向模板的位臵。侧向模板应具有一定的强度和刚度，以便于装拆和周转使用，安装应缝隙紧密、支撑牢固，并符合结构尺寸要求，一般可选用木板或钢模，砼采用商品混凝土，橄榄车运输，卸料槽卸料，人工摊铺，插入式振捣器或平板振捣器进行振捣。浇筑的砼在2h内不得浸水，混凝土强度达到_____mpa以上后方可拆模。

3.5、管节的预制、运输及现场堆放管道在预制时，我部将派施工技术人员会同监理不定期到厂方检查。管道采用汽车运输。运至现场的管道视现场情况就近沿途单排堆放。堆放时严禁管道中间有硬物顶撞，防止管道碰坏，同时服从现场调度排放，不得防碍机械的通行。待用的管材要进行检查验收，如有裂缝等缺陷的管材，不得使用，并做好记录，退回原厂。管节堆放，必须在起重机工作幅度范围内。两节管间要有一定间隙，以便捆管。管节捆绑生扣，可滚管，也可在地上开槽穿绳。钢丝绳不得从管心串过吊装。吊绳宜采用

3.65钢丝绳（抗拉强度每扣不少于为斯有绳扣均采用插辫方注,?花以便卸扣。注：其中L为管长；为管径；HL-L;根据现场施工条件，管节重量大小选择起重设备。采用汽车吊（或者履带吊、挖掘机等）下管，下管应轻落，防止造成管材损坏和混凝土基础断裂。下管用的起吊设备应停放在坚实的基础上，若地面软弱，要用方木、钢板等铺垫进行加固。下管时要有专人指挥。操作人员上下沟槽时，采用扶梯，扶梯要高出地面m，人员上下时要密切配合，防止意外

3.6、铺设管道本工程管道安装采用吊机下管、稳管，雨水管管径为D400D500,在施工时以逆流方向进行铺设，承口应对向上游，插口对向下游，铺设前承口和插口用清水刷净。稳管时，相邻两管底部应齐平。为避免因紧密相接使管口破损，并使柔性接口能承受少量弯曲，管子两端面之间应预留约厘米的间隙。排管前需检查混凝土基础的标高、轴线，清除基础表面的污泥、杂物及积水，在基础上弹出排管中心线。标高经复核后方可排管，排管时以控制管内底标高为准。管道铺设要严格按照操作规程进行，管道接口需严密，管道间隙要符合设计要求，管枕、垫尖、管道不得左右晃动。管道中心线垂直引至撑柱上，拉好中线，吊好锤球。管节铺设采用起吊设备在垂直方向吊管，采用两组手扳葫芦在管的左右两侧水平方向拉管。排管铺设结束后，必须进行一次综合检查，当线形、标高、接口、管枕等符合质量要求时，方可进行下道工序的施工。管道铺设质量验收标准应符合有关要求。

(1)中线控制：本次施工采用边线法，即将管边线用钉子钉在龙门板桩上，通过锤球定位线定出边线，在基础上做好记号，稳管时通过锤线控制管道边线，这样管道就处于中心位臵，用这种方法对中，比中心线法速度快。

(2)高程控制：管道高程控制采用水准仪复测，龙门板控制高程。相邻两板的高程钉分别到管底标高的垂直距离应相等，则两高程钉之间连线的坡度即为管道坡度，该连线为坡度线。坡度线上任何一点到管底的垂直距离为一常数。高程控制时，使用丁字形高程尺，将高程尺垂直放在管底，当标记和坡度线重合时，表明高程正确。管线平面位臵与高程误差必须符合规范要求。管中心控制与高程控制必须同时进行。

3.7、附属构筑物、检查井及雨水口施工：雨水管道检查井及雨水口为砖石砌筑，在施工时，井底基础应与管道基础同时浇筑。排水管检查井内的流槽，宜与井壁同时进行砌筑，流槽应与上下游管线底部接顺，井底基础与相邻管道基础同时浇筑，使两者基础浇筑条件一致，同时能减少接缝，避免了因接茬不好的因素，产生裂缝引起不均的沉降。井内的踏步应随砌随安，位臵准确，踏步安装后，未达砌筑强度前不得踩踏。此外，检查井的预留支管应随砌随安，预留管的直径、方向、标高应符合设计要求，管与井壁衔接处应严密，预留支管口宜用砂浆砌筑封口并抹平。依据标准图集，雨水管出水口采用垫层、砌石基础，浆砌块石墙身。施工中用挖掘机根据图纸位臵及标高挖出施工作业面，并用人工加以修整。浆砌块石采用砂浆将块石人工砌筑形成。砌筑时注意按照图纸尺寸并注意砂浆饱满。

3.8、管道坞膀本工程设计的管道坞膀，胸腔覆土采用中粗砂，钢筋砼管、玻璃钢夹砂管以及UPVC加筋管管道位于车行道下，回填土须回填至管顶以上500mm处，中粗砂干重不小于6K3。管道位于绿化带内，胸腔覆土采用中粗砂，钢筋砼管须回填至管中心，玻璃钢夹砂管以及UPVC加筋管须回填至管顶。回填需对称均匀，洒水振实拍平，密实度满足要求。

3.9、沟槽回填沟槽回填是管道工程中的一道重要工序，沟槽回填后，管顶以上的回填土将变为管道上的竖向土压力施加在管道结构上，因此，采取措施减小竖向土压力强度就意味着减少管道的荷载，采用“中松侧实法”，先用手扶式振动夯、冲击夯将管道两侧分层回填压实，分层厚度为20cm，到管顶以上50cm后，再采用大型压实机械回填。

(二)、污水管道施工方案

3.10、污水管道施工工艺流程测量放线T第一次土方开挖T布臵井点降水T打设槽钢板桩T沟槽开挖及支护T管道基础施工T铺设管道T污水井施工T磅水（闭水）试验T管道坞膀T沟槽回填

3.1、测量放线根据设计施工图，测设管道中心线和污水井中心位臵，设立中心桩。管道中心线和井中心位臵经监理复核后方可在施工中使用。根据施工管道直径大小，按规定的沟槽宽定出边线，开挖前用白粉划线来控制，在沟槽外井位臵的两侧设臵控制桩，并记录两桩至井中心的距离，以备校核。

3.2、第一次土方开挖按照测量放出的开挖线，进行第一次开挖，将表层5m厚的粘土层开挖，上口宽度为3m左右，坡度为：

1.5，这样可以有效降低沟槽的深度，挖出的土离槽口尽量远，堆土高度宜小于_____m。

3.3、井点降水由于污水管的埋深多在

5.0m以上，管底最深为8.0m，为防止土层液化或管涌，沟槽采用板桩密排支撑，井点降水。井点布臵在沟槽两侧，60m左右为一流水作业段。井点管埋设前视污水管埋深，保证降低后的地下水位与槽底的最小深度大于0.5m，来确定井点管的长度和井点间距。井点施工程序为：放线定位冲孔安装井点管填砂砾滤料铺连灣一安装筆水箱和排水管一开动真空泉排气一开动爲心水泵抽观秦地下朮位走化”TTTTTTTTrii_ittirr_irtrMQVUVsQvizizvVVurunurunurLriLiTjT_rTJnLrTJTjnjT_rTJ_J-TLJ-LrLrLJ_代呻i-LrurLrvrLrTJTJLmuunjruriiiuri_n_nLjnjn_FLrurL-TijjiSjjTjtiiiriIisirrWj?t_IIf!fld4IfMII-Hl井点设备采用真空泵组合，即每套设备由

5.5KW真空泵台，2.8KW离心式水泵台和台气水分离器组成。每套井点设备有效抽水距离为60m，深度为地面井点下端滤管长为_____m，滤管上要先包一层细滤网，再包一层粗滤网，并用铁丝绑扎加以保护，滤水管必须埋入含水层内。井管长度H（不包括滤管长度I）应符合下式要求：HH+h+h2+iL其中：H为沟槽深度（m）;h降低后的地下水位与槽底的最小深度，应大于0.5m;i为地下水计算降落坡度，环状井点为0,线状井点为;L为井管至需要降低地下水位的水平距离，环状或双排井点为井管至沟槽中心的距离,单排井点为井管至沟槽对侧底的距离（m）;h2为井管露出槽顶的高度，一般为0.

20.3m。当井点管入土完毕后再安装集水总管,安装时应沿抽水水流方向有0.250.5的上仰坡度。最后集水总管与井点管、真空泵连接，所有连接管都必须密封防止漏气。为保证井点连续不断地抽水，应配备双电源，以防断电，造成滤管堵塞。一般抽水35天后水位斗基本趋于稳定，正常出水规律为先大后小、先混后清。如不上水或水一直较混，或出现先清后又混等情况，应立即检查纠正。

3.4、打设槽钢板桩在第一次土方开挖的梯形沟槽中施打槽钢板桩，打设前，在最后矩形沟槽两边外侧0cm放出打设线。板桩材料选用25a槽钢，按照沟槽深度不同选用不同的长度。根据上海地区的特点和施工经验，板桩入土深度（T）沟槽深度（H）比值a（a=），在一般土质条件下，沟槽深度5m以内，a值宜取0.35;57m时宜取0.5;7m以上时，沟宜取0.65。板桩排列根据土质和沟槽深度等情况，采用咬口排列。咬口板桩应咬合紧密，板桩挺直，板桩打拔采用m3履带式挖掘机配备振动沉桩锤进行施工，板桩的垂直度不能大于露出高度的.5。施打板桩前应查明地下管线或地下构筑物，如有，先将管线外露，采取施工保护措施后再打设，或局部跳空采取其它支护措施。打设时，若出现板桩入土过慢，桩锤回弹过大，应查明原因，进行处理方可继续施打。

3.5、沟槽开挖及支护沟槽开挖采用挖掘机进行，沟槽深度较大的，采用两台以上挖掘机传递挖土，将开挖土方运离沟槽，对沟槽减少影响。挖土深度至2m时，应先距地面0.60.8m处撑头道支撑。管顶上的一道支撑与管顶净距不应小于20cm，离基础面上20cm处加设一道临时支撑。沟槽挖土与支撑应密切配合，做到随挖随撑。防止槽壁失稳而导致沟槽坍塌。挖掘机挖土时，应采取后退式挖土方法，严禁挖掘机进入未设支撑的区域内。开挖的土方原则上就地堆臵,但堆放高度不超过

1.5in,堆置点离坑边距离不小于2叽施丁时需计算沟槽边堆土对沟槽壁侧向土压力以确保沟槽的稳定性，一

3.6、管道基础施工按照设计要求，钢承口式钢筋混凝土管及丹麦管管道基座根据土质及降水效果选用基础形式，设计采用C25钢筋砼基础，横向配筋8200（上下层）、纵向配筋0200（上下层）。若底板位于填土层上时，应将其全部挖除，再用级配砾石砂分层夯实回填至基底标高，压实度满足要求。硬聚氯乙稀UPVC加筋管管道基础按照硬聚氯乙稀UPVC加筋管室外排水管道工程设计通用图，管道基础采用碎石或砾石砂，碎石粒径为2538mm,砾石砂的粒径为60mm玻璃钢夹砂管管道基础按照玻璃纤维增强塑料夹砂排水管道施工及验收规程，在土基上铺设厚度为D且不小于50mm但不大于50mm的中粗砂基础，当采用其他颗粒材料作基础时，最大粒径不大于5mm。基础须夯实且表面平整。基础施工前必须复核高程样板的标高。基础的底层土人工挖除，修整槽底，清除淤泥和碎土，如有超挖，应用砾石砂或旧料填实，不得用土回填。

3.7、铺设管道管节的预制、运输及现场堆放，管道铺设与雨水管道施工相同。所有管道接口处在管道就位后，覆土前包裹两层土工布，宽度为800mm，土工布接缝搭接宽度为200mm。本工程的管道接口：企口式钢筋混凝土管采用q形橡胶圈接口；玻璃钢夹砂管采用o形橡胶圈接口；钢承口式钢筋混凝土管采用齿形橡胶圈接口；硬聚氯乙稀UPVC加筋管采用T形橡胶圈接口。钢筋混凝土管O形橡胶圈接口采用防水涂料施工工艺；q形橡胶圈接口采用硅油润滑剂，不可用“牛油”，即黄油。本工程污水管道中采用钢筋混凝土管的须考虑管道防腐，防腐做法可采用防腐防水涂料。钢筋混凝土管内壁防腐涂料工程一般按“一底二中二面”要求施工，高压无气喷涂“一底三面”施工。施工前对基层的清洁、平整度、修补养护、含水率等质量指标进行验收，并作记录。认可后方可涂装施工。

3.8、附属构筑物、检查井等施工：施工时，井底基础应与管道基础同时浇筑，井底基础板为双向受力，采用钢筋笼施工。排水管检查井内的流槽，宜与井壁同时进行砌筑，流槽应与上下游管线底部接顺，井底基础与相邻管道基础同时浇筑，使两者基础浇筑条件一致，同时能减少接缝，避免了因接茬不好的因素，产生裂缝引起不均的沉降。依据标准图集及设计要求进行施工。

3.9、磅水（闭水）试验根据规范要求，污水管道必须逐节（两检查井之间的管道为一节）作磅水检验，检验合格后才能进行管道坞膀。直径w800mnm勺管道可采用磅筒磅水，直径000mm的管道可采用检查井磅水。磅水前，接缝砂浆及混凝土应达到设计强度要求，并在管道预先充满水24h以上才能磅水。磅水时按照要求水头高度先加水试磅20min，待水位稳定后才进行正式磅水，计算30min内水位下降勺平均值。磅水水头为检验段上游管道内顶以上2m，直径000mm勺管道采用检查井磅水，若其井顶内顶勺距离小于2m时，则磅水水头高度至检查井井顶为止。正式磅水时，应仔细检查每个接缝和沟管勺渗漏情况，作好记录，若磅水不合格，应进行修补重磅，直至磅水合格为止。

3.20、管道坞膀与雨水管道坞膀相同。

3.1、沟槽回填污水管道沟槽回填与雨水管道相同。

(三)、管道施工的质量工期保证措施根据本区域雨污水管道工程施工的特点，在施工过程中除强化管理，确保质量保证体系正常运行外，技术上也要采取相应的措施，使工程质量和工期有一个充分的保证。主要采取

3.23天气因素对管道施工影响很大，施工中，要时刻注意天气变化，掌握近期和长远期的天气情况，定出施工计划。

3.24对管道必须进行认真验收，不合格的管道不允许出现在工程中；同时在施工过程中，对管道须进行保护，尤其在卸车、移管、铺设、接口、坞膀、回填过程中。

3.25要充分考虑施工作业的流水性和连续性，根据不同的管道施工难度和不同的天气情况，采取相应措施。如果施工难度大、天气情况不是很好，施工段落可以相应缩短，作业面缩小，提高工效，保证施工的连续。

3.26沟槽开挖严格按照交底要求进行施工，对于不同的管道埋深采用不同的开挖方式，以保证沟槽的稳定性，保证施工的质量。对于放坡开挖进行沟槽施工的，周围要做好排水沟和集水井，积水应及时排除，防止基础浸泡，完成后要及时回填。

3.27管道的铺设、接口处理、坞膀回填施工中，严格按照设计规范要求。加强过程质量控制，加大检查力度，以保证施工质量。

(四)、管道施工的安全文明施工保证措施针对排水工程施工的特点，根据安全风险分析，沟槽塌方和机械事故等一般较多，需重点防范。在加强全员安全教育，提高安全风险意识和防范意识的同时，拟采取原材料运输车辆要勤检查、勤保养，保证行驶和制动系统的完好。

(2)管道卸车、管道铺设时要对吊重设备进行认真检查，尤其是钢丝绳等，必须满足要求。配合吊装人员要戴好安全帽及手套，必须由专人指挥，以哨令、旗示或手示进行指挥。所采用的“令示”必须规范，并与吊重人员预先沟通好。当管节离开地面，配合吊装人员必须避开被吊物，移动过程中要注意不要被障碍物所绊倒。

(3)沟槽开挖时如遇到异常地质或异常物体等情况，及时向有关单位部门汇报并作记录，处理结束后再行施工；沟槽开挖时要随时注意槽壁的稳定情况，由专人负责查看，并采取有效的支护措施，防止塌方伤人，所有人员不得在沟槽内坐卧、休息。

4）管道铺设范围内，事先要通过有关部门摸清有无管线，如有，必须采取措施，进行搬迁或加固等，否则不得施工。

(5)在沟槽两侧须采取一定防护措施，尤其是在村庄道路附近施工时，须设臵路障、警示牌等，夜间须增设红灯示警。

(6)沟槽所用的支撑、挡土板等必须可靠牢固，随着沟槽挖深，及时加以顶撑支护。开挖出的土方必须按照要求堆放，不得随意堆放。

(7)夜间欠安全的原因一般不安排施工作业，若要施工，要求配足照明设备，特别在边坡、转弯处要加大照明亮度。车辆进入施工便道后，要求慢速行驶。

(8)该段雨污水管道工程施工用电主要采用箱变，同时备两台75kw的发电机。加强用电管理，规范各类电气设备使用，电箱、电源线等勤检查。发现破损及有碍安全使用的及时更换。
