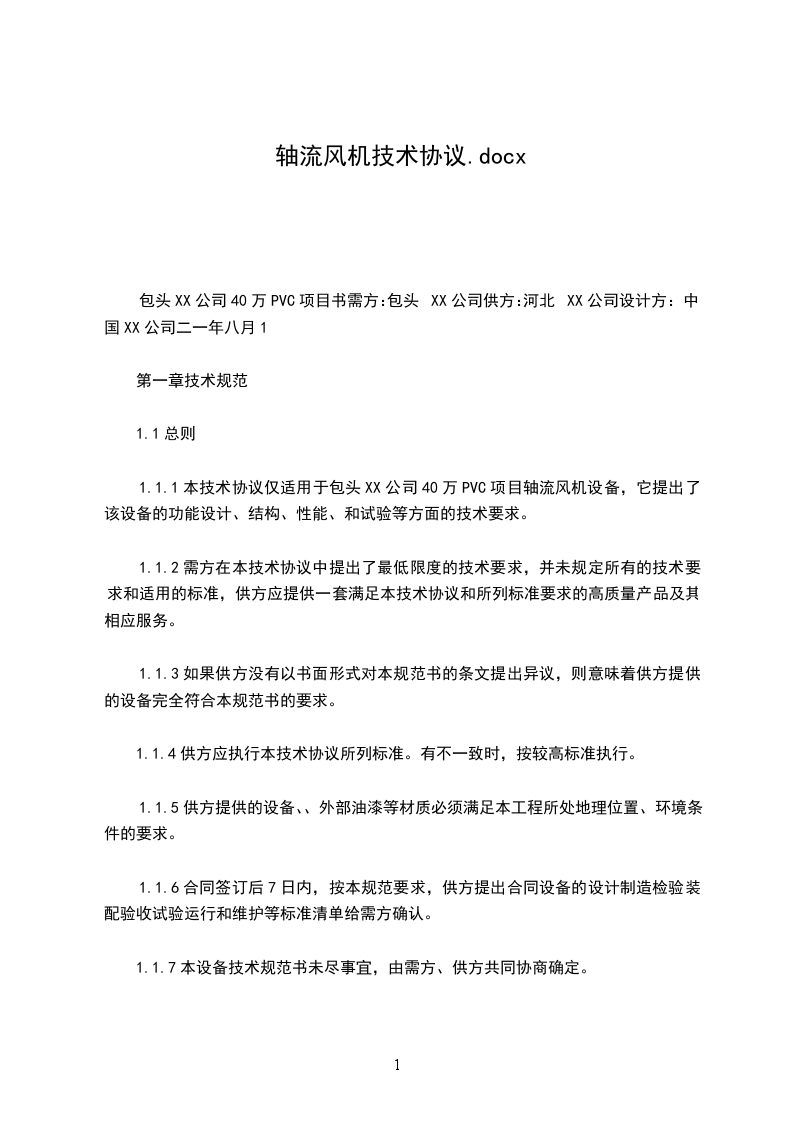

包头XX公司40万PVC项目书需方：包头XX公司供方：河北XX公司设计方：中国XX公司二一年八月1

第一章技术规范

1.1总则

1.1.1本技术协议仅适用于包头XX公司40万PVC项目轴流风机设备，它提出了该设备的功能设计、结构、性能、和试验等方面的技术要求。

1.1.2需方在本技术协议中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，供方应提供一套满足本技术协议和所列标准要求的高质量产品及其相应服务。

1.1.3如果供方没有以书面形式对本规范书的条文提出异议，则意味着供方提供的设备完全符合本规范书的要求。

1.1.4供方应执行本技术协议所列标准。有不一致时，按较高标准执行。

1.1.5供方提供的设备、、外部油漆等材质必须满足本工程所处地理位置、环境条件的要求。

1.1.6合同签订后7日内，按本规范要求，供方提出合同设备的设计制造检验装配验收试验运行和维护等标准清单给需方确认。

1.1.7本设备技术规范书未尽事宜，由需方、供方共同协商确定。

1.2设计和运行条件

1.2.1工程主要原始资料

1.2.1.1气象参数冬季采暖室外计算温度：-20冬季通风室外计算温度：-13冬季空调室外计算温度：-22夏季通风室外计算温度：27夏季空调室外计算温度：30.9历年极端最低温度：-

1.4历年极端最高温度：9.2日平均温度5的天数：163天冬季空调室外计算相对湿度：55%月平均室外计算相对湿度：59%冬季平均风速：3.2夏季平均风速：3.2冬季室外主导风向及频率：8夏季室外主导风向及频率：ES6冬季大气压力：90.4kPa夏季大气压力：9.1kPa最大冻土深度：175cm

1.2.1.2依据中国地震动峰值加速度区划图（GB18306）和国家标准GB50011-建筑抗震设计规范本地区抗震设防烈度8度，设计基本地震加速度为0.20g。

1.2.2运行条件

1.2.2.1在控制室和厂房内现场均能控制风机启停，风机启动与可燃气体报警装置连锁，当报警信号启动时，风机必须立即启动，当报警器无信号时，风机启停由现场人员控制。

1.3技术条件

1.3.1设备有关标准和规范

1.3.1.1所有风机及其的设计以及用于它的制作材料应满足需方要求。其设计、制造、喷涂、检验和包装应符合供方的制造标准及国家标准。

1.3.1.2风机的设计和制造应符合现行使用的有关国家标准和部颁标准。这些标准和规范至少包括：GB191-90包装储运图示标记GB6388-86运输包装收发货标志G13384-92机电产品包装通用技术条件GB755-81电机基本技术要求GB1032三相异步电动机试验方法GB4028-84外壳防护等级的分类JB3964-85Y系列三相异步电动机技术条件JQ335-84通风机铆接技术条件GB3235-82通风机基本型式尺寸参数及性能曲线GB1236-85通风机空气动力性能试验方法JQ337-84通风机转子平衡GQ328-83通风机叶轮超速试验方法GB10178通风现场试验GB

6.1-89爆炸环境用防爆电气设备通用条件GB8237玻璃纤维增强塑料（玻璃钢）用液体不饱和树脂GB1446纤维增强塑料性能试验方法

1.4性能要求

1.4.1供方提供的设备必须满足需方提出风机的各项性能参数要求，并且能够在当地的室外气象条件下正常运行15年。

1.4.2风机叶轮应能承受紊流工况下所引起的各种附加力作用，并且能够长期、安全、可靠地运行。

1.4.3电动机电压变化范围为10，频率变化范围为3。当电压为额定值，频率变化范围为3时，电动机能连续输出额定功率。当频率为额定值，电压变化范围为10时，电动机能连续输出额定功率。

1.4.4在额定功率、电压、频率时，功率因数的保证值在08以上；效率的保证值在90以上。

1.4.5性能保证

1.4.5.1风机的性能应符合制造厂的性能要求，且不得低于下列要求。

4.5.1.1流量偏差：在规定的静压下，所对应的流量偏差不超过

4.5.1.2全压编差：在规定的流量下，所对应的全压偏差不超过

4.5.1.3风机效率偏差：风机的全压效率不得低于其对应点效率的3，或者静压效率不得低于其对应效率的2，并应符合G1236-工业通风机用标准化风道进行性能试验的要求。

1.4.6.2设备震动及噪音符合现行规范。

1.5清洁，油漆，包装，装卸，运输与储存

1.5.1清洁和油漆组装前应从每个零部件内部清除全部加工垃圾，如金属切削、填充物等,应从内外表面清除所有轧屑、锈皮油脂等。所有设备交付时至少应有一锌基打底涂层和一层覆面涂层,暴露大气的金属表面买要增加涂层。钢结构在第一次涂层前应做喷丸处理,在钢结构发运前必须上两层底漆一层面漆。安装后所有钢结构表面应涂最后一道面漆,油漆颜色由需方确定。油漆应采用国内较先进的漆种,并能适应当地的环境条件。凡电器电子设备必须严格包装，以确保不致在运输和保管期间损坏，并防止受潮和浸水。

1.5.2包装与装卸

1.5.2.1设备标志

5.2.1.1设备铭牌应采用耐腐蚀的金属板制造。

5.2.1.2铭牌上应该有耐磨损的下列内容,但不限于此。a、制造厂名称；b、设备型号；c、设备名称；d、出厂日期编码；e、出厂检验编码；f、主要技术参数。

1.5.3运输与储存储存要求参见国家有关标准。

第二章采购设备要求及供货范围

2.1一般要求

2.1.1本规定了合同设备的供货范围。供方保证提供设备为全新的、先进的、成熟的、完整的和安全可靠的。

2.1.2供方应提供详细供货清单，清单中依次说明型号、数量、产地、生产厂家等内容。对于属于整套设备运行和施工所必需的部件，即使本合同未列出数目不足，供方仍须在执行合同时补足。

2.1.3除有特别注明外，所列数量均为一台机组所需。

2.1.4风机外壳颜色选用天蓝色。

2.1.5配套防雨百叶选用彩板，颜色为天蓝色。

2.

2.供货范围机组应为专门从事该设备生产制造厂的产品，并能提供完整的设计、安装和性能资料及图纸。

2.2.1设备供货范围名称规格型号单位数量备注轴流风机30-4623_97_1450_0.18KWT35-11NO.4台38配套防雨百叶窗，配套电机型号：YSF632-4产地:台州大力防爆电机有限公司。PVCM变电所轴流风机25-7655_141_1450_0.37KWT35-11NO.5台5配套防雨百叶窗，配套电机型号：YSF712-4产地:台州大力防爆电机有限公司。乙炔变电所轴流风机30-2977_76_1450_0.09KWT35-11NO.

3.55台16配套防雨百叶窗，配套电机型号：YSF562-4产地台州大力防爆电机有限公司。空压制氮玻璃钢轴流风机25-3920_90_1450_0.12KWFT35-11No4台6配套防雨百叶窗，配套电机型号：YSF631-4产地:台州大力防爆电机有限公司。冷冻站防爆玻璃钢轴流风机25-5022_95_1450_0.25KWDIICT2BFT35-11No

4.5台10配套活动防雨百叶窗配套电机：型号：YBFA7114(防爆等级DIICT2)，产地:上海XX公司精馏框架玻璃钢轴流风机25-1905_56_1450_0.04KWFT35-11No

3.15台12配套活动防雨百叶窗，配套电机型号：YSF502-4产地:台州大力防爆电机有限公司混合脱水框架防爆玻璃钢轴流风机25-1714_46_1450_0.04KWDIICT2BFT35-11No

3.15台3配套活动防雨百叶窗，配套电机型号：YBFA7614产地：上海XX公司。罐区泵房玻璃钢轴流风机25-2737_71_1450_0.09KWT35-11NO.

3.55台7配套活动防雨百叶窗，配套电机型号：YSF562-4产地:台州大力防爆电机有限公司总变电所玻璃钢轴流风机30-4263_97_1450_0.18KWT35-11NO.4台22配套防雨百叶窗，配套电机型号：YSF632-4产地:台州大力防爆电机有限公司PVC变电所玻璃钢轴流风机35-3265_95_1450_0.12KW_-FNO.355台5配套45弯头、活动防雨百叶窗，配套电机型号：YSF631-4产地:台州大力防爆电机有限公司。总降变电所玻璃钢轴流风机35-4261_

9.5_1450_0.25KW_-FJNO.4台1配套45弯头、活动防雨百叶窗，总降变电所玻璃钢轴流风机35-6678_153_1450_0.37KW_-FNO.45台1配套45弯头、活动防雨百叶窗，配套电机型号：YSF712-4产地:台州大力防爆电机有限公司总降变电所玻璃钢轴流风机25-7655_1450_0.37KWT35-11NO.5台6配套活动防雨百叶窗，配套电机型号：YSF712-4产地:台州大力防爆电机有限公司。氯气废气处理玻璃钢轴流风机30-2977_1450_0.09KWT35-11NO.

3.55台2配套活动防雨百叶窗，配套电机型号：YSF562-4产地:台州大力防爆电机有限公司。一次盐水轴流风机30-6070_1450_0.370KW钢T35-11NO.

4.5台17配套活动防雨百叶窗，配套电机型号：YSF712-4功率（kW）：0.37产地:台州大力防爆电机有限公司液氯包装厂房防爆玻璃钢轴流风机30-3836_80_1450_0.18KWDIIAT2BT35-11NO.4台20配套防雨百叶窗、8台配安装支座、配套电机型号：YBFA6324(防爆等级DIIAT2)产地:台州大力防爆电机有限公司VCM单体回收防爆玻璃钢轴流风机20-8097_156_1450_0.55KWBT35-11NO.

5.6台20配套防雨百叶窗、防爆等级DIIAT2，配套电机型号：YBFA8014(防爆等级DIIAT2)功率（kW）：0.55产地:上海XX公司聚合工序防爆玻璃钢轴流风机35-4650_113_1450_0.25KWBT35-11NO.4台80配套防雨百叶窗、防爆等级DIIAT2，配套电机型号：YBFA7114(防爆等级DIIAT2)产地:上海XX公司浆料废水汽提玻璃钢防爆阻燃型轴流风机35-4650_113_1450_0.25KWBT35-11NO.4台3配套电机：型号：YBFA7114(防爆等级DIIAT2)产地:上海XX公司尾气净化回收FT35防腐轴流排风机35-3200_237_2900_0.25KWFT35-11NO.

2.8台2配套60及90防雨弯头（D=20、R=320）各一个，配套电机型号：YSF502-2产地:台州大力防爆电机有限公司母液处理回用装置单层防雨可调百叶窗LBC1000_630-个6总降变电所单层防雨可调百叶窗LBC1000_520-个1总降变电所

第三章技术资料

3.1一般要求

3.1.1供方应按照中国电力工业使用的标准及响应的代码、规则对图纸编号，并且提供的资料应使用国家法定单位制即国际单位制(语言为中文)。

3.1.2资料的组织结构清晰、逻辑性强。资料内容正确、准确、一致、清晰完整，满足工程要求。

3.1.3供方资料的提交及时、充分，满足工程进度要求。预中标后,供方应负责编写并出版所供产品的的技术协议,并经需方和设计方确认。预中标后一周内应给出满足施工图设计的全部技术资料和交付进度清单，并经需方确认。提供最终版的正式图纸的同时，应提供正式的AUTOCAD(R14)电子文件，正式图纸必须加盖工厂公章和签字。

3.1.4对于其它没有列入合同技术资料清单，却是工程所必买文件和资料，一经发现，供方应及时提供。

3.1.5需方要及时提供与合同设备设计制造有关的资料。

3.1.6供方提供的技术资料为每台四套，电子光盘2份。所有资料应加盖“包头XX公司40万PVC项目工程专用”章。

3.

2.供方须提供的其它技术资料（需方提出具体清单，供方细化，需方确认）包括以下但不限于：3.2.1检验记录、试验报告及质量合格证等出厂报告。

3.2.2供方提供在设计、制造时所遵循的规范、标准和规定清单。

3.2.3详细的产品质量文件，包括材质、材质检验、焊接、热处理，加工质量，外形尺寸。

第四章设备交货进度

4.1交货时间自合同生效日起15日内交货（该批货交齐）到交货地点（包头XX公司）。运输由供方负责。
