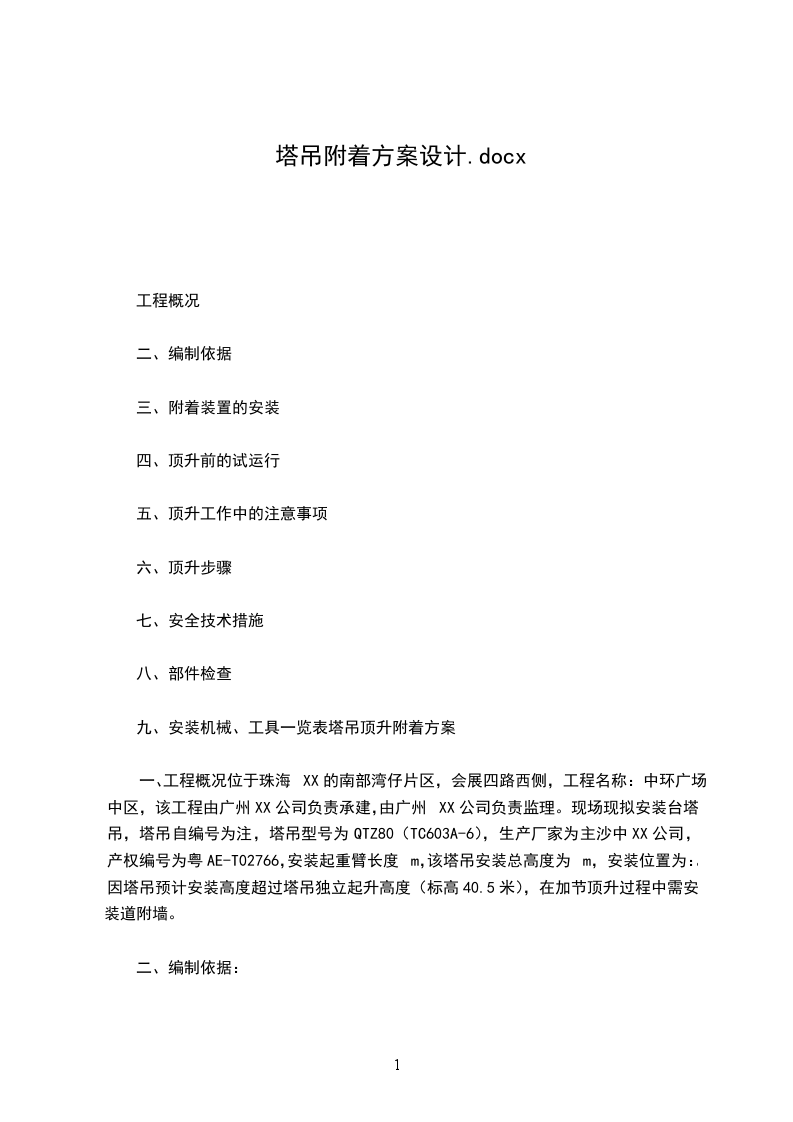

塔吊附着方案设计.docx

工程概况

二、编制依据

三、附着装置的安装

四、顶升前的试运行

五、顶升工作中的注意事项

六、顶升步骤

七、安全技术措施

八、部件检查

九、安装机械、工具一览表塔吊顶升附着方案

一、工程概况位于珠海XX的南部湾仔片区，会展四路西侧，工程名称：中环广场中区，该工程由广州XX公司负责承建，由广州XX公司负责监理。现场现拟安装台塔吊，塔吊自编号为注，塔吊型号为QTZ80（TC603A-6），生产厂家为主沙中XX公司，产权编号为粤AE-T02766，安装起重臂长度m，该塔吊安装总高度为m，安装位置为：。因塔吊预计安装高度超过塔吊独立起升高度（标高40.5米），在加节顶升过程中需安装道附墙。

二、编制依据：

1.塔吊使用说明书

2.塔吊安全技术操作规程

3.施工现场平面布置

4.塔吊起重机的安装位置及平面布置

5.塔式起重机（G503-2008）

6.建筑结构荷载规范（JGJ59-99）

7.钢结构设计规范（GB5007-200

8.建筑施工手册等

三、附着装置的安装当塔机的起升高度大于40.5米时，必须加装辅助装置方能使用。设置不同套数的附着装置，相对的有效起升高度也不相同。塔机最上面一道附着装置至起重臂铰点之间的距离为塔机悬臂端自由度，在安装任一道附着装置时，悬臂端自由度不允许下超过33米。

1.该项目建筑物高度地上5层，地下室层，为满足现场施工需要，该塔机高度拟安装7米，按说明书要求共设2道附墙,第一道附墙设在高度约28m处,第二道附墙设在高度约47米处。

2.塔机附着示意图如下：430XXXX2420塔机附着示意图

3.塔机附着装置的安装

3.附着装置的构成附着装置由四套框梁和三根附着撑杆组成，四套框梁由24套M24螺栓、螺母、垫圈紧固成附着框架，附着框架顶点处有三根附着撑杆与之铰接，三根附着撑杆的端部有连接耳座与建筑物附着处铰接，三根附着撑杆应尽量保持在同一水平内；通过调节螺栓可以推动内撑杆固定塔身。

3.2安装程序a.附着架按照塔机中心线距离建筑物5m的距离设置，若实际使用时与设计值不符，必须与制造商联系；撑杆与建筑物的连接方式可以根据实际情况而定。b.先将附着框架套在塔身上，并通过四根内撑杆将塔身的主弦杆顶紧、并与塔身的腹杆连接好；通过销轴将附着杆的一端与附着框架连接，另端与固定在建筑物上的连接基座连接。c.每道附着架的四组附着撑杆应尽量处于同一水平面上。在安装附着框架和内撑杆时，若与塔身标准节的某些部位发生干涉，可适当升高或降低附着框架的安装高度。允许附着框架与连接基座的高度差不大200mmd.附着撑杆上允许搭设供人从建筑物通向塔机的跳板，但严格禁止堆放重物。e.附着点的承载能力用户或安装单位在安装塔机前，应对建筑物附着点（连接基座固定处）的承载能力以及影响附着点强度的钢筋混凝土骨架的施工日期等因素，预先应有估计。塔机附着点的受力随工况的变化而变化，下表给出了工作工况及非工作工况下附着点所受的附着力。建筑物附着点的承载能力不得小于表中的数值。F(kN)F2(kN)F3(kN)F4(kN)士83士245士83士245附着点的载荷f.安装附着装置时，应当用经纬仪检查塔身轴线的垂直度，其偏差不得大于塔身全高的000，允许用调节附着撑杆的长度来达到。g.附着撑杆与附着框架，连接基座，以及附着框架与塔身、内撑杆的连接必须可靠。内撑杆应可靠地将塔身主弦杆顶紧，并与塔身的腹杆夹紧，各连接螺栓应紧固好。各调节螺栓调整好后，应将螺母可靠地拧紧。开口销应按规定张开，运行后应经常检查是否发生松动，并及时进行调整。

四、顶升前的试运行

1.检查塔机安装的各项内容是否进行完毕和正确无误；

2.进行起升、回转、变幅等多项动作的试运行；

3.检查液压顶升系统：a检查油箱中的油面（观察油标）是否符合要求；b如果液压顶升系统长时间未使用（超过6个月）时，必须检查油液是否变质（颜色深暗、浑浊等）或被污染，否则须换油；c检查液压油牌号是否正确，一般可选用20号机械油，气温低时可使用0号机械油；d检查电动机旋转方向是否正确（应与液压泵的规定转向一致）；e安全阀的调定压力25MPa旦调整就绪不得擅自更改（操作时严禁转动安全阀的调压螺钉）；

五、顶升工作中的注意事项液压顶升时，必须严格遵守安全操作规程，应特别注意：

1.顶升前塔机回转部分必须进行配平。

2.塔机最高处风速大于4（6级风）时，不得进行顶升作业。

3.顶升作业前，一定要检查顶升系统的工作是否正常。

4.严禁在顶升系统正在顶起或已顶起时进行吊重（上升或下降）。

5.严禁在顶升系统正在顶起或已顶起时进行小车移动。

6.顶升过程中必须保证起重臂与引入标准节（或加强节）方向一致，并利用回转机构制动器将起重臂制动住，载重小车必须停在顶升配平位置。

7.若要连续加高几节标准节，则每加完一节后，用塔机自身起吊下一节标准节前，塔身各主弦杆和下支座必须有8个M36的螺栓连接。唯有在这种情况下，允许这8根螺栓每根只用一个螺母。

8.所加标准节上的踏步，必须与已装标准节（或加强节）踏步对齐。

9.无论顶升是否完成，在下支座与塔身没有用M36螺栓连接好之前，严禁进行起重臂回转、载重小车变幅和吊装作业。

10.在顶升过程中，若液压顶升系统出现异常，应立即停止顶升，收回油缸，将下支座落在塔身顶部，并用8件M36高强度螺栓将下支座与塔身连接牢靠后，再排除液压系统的故障。

1.塔机加节达到所需工作高度（但不超过独立高度）后，应旋转起重臂至不同的角度，检查塔身各接头处、基础支腿处螺栓的拧紧情况（哪一根主弦杆位于平衡臂正下方时就把这根弦杆从下到上的所有螺母拧紧，上述连接处均为双螺母防松）。

六、顶升步骤:

1.顶升前的准备工作a.按液压泵站要求给油箱加注液压油；b.清理各个塔身节。在塔身节连接套内涂上黄油，将待顶升加高用的标准节在顶升位置时的起重臂下方的地面上排成一排，以便塔机在整个顶升加节过程中不需使用回转机构，缩短顶升加节过程所用时间；C.放松电缆长度略大于总的顶升高度，并紧固好电缆；d.将起重臂旋转至爬升架前方，平衡臂处于爬升架的后方（此时顶升油缸正好位于平衡臂立塔与拆塔的正下方）；e.在引进平台上准备好引进滚轮，爬升架平台上准备好塔身高强度螺栓。

2.顶升作业a.将一节标准节吊至顶升爬升架引进横梁的正上方，在标准节下端装上四只引进滚轮，缓慢落下吊钩，使装在标准节上的引进滚轮比较合适地落在引进横梁上，然后摘下吊钩。b.再吊一节标准节，将载重小车开至顶升平衡位置。c.使用回转机构上的回转制动器，将塔机上部机构处于回转制动状态，不允许有回转运动。d.卸下塔身顶部与下支座连接的8个高强度螺栓。e.开动液压顶升系统，使油缸活塞杆伸出，将顶升横梁两端的销轴放入距顶升横梁最近的塔身节踏步的圆弧槽内并顶紧。f.确认无误后，继续顶升，将爬升架及其以上部分顶起050mmg.确认正常后，继续顶升；顶起略超过半个塔身节高度并使爬升架上的活动爬爪滑过一对踏步并自动复位后，停止顶升，并回缩油缸，使活动爬爪搁在顶升横梁所顶踏步的上一对踏步上。

七、安全技术措施

1.作业前，有关部门人员对所有顶升人员进行顶升方案的学习和安全技术交底。顶升单位技术负责人对塔机、安装区域安全防护作全面检查。塔机司机对塔机各部机械构件作全面检查。电工对电路、操作、控制、制动系统作全面检查。吊装指挥对已准备的机具、设备、绳索、卸扣、绳卡等作全面检查。

2.高空作业必须穿胶底防滑鞋和工作服，佩戴好经检验合格的安全带、安全帽。严禁酒后作业。工具必须放入工具包内，不得随意乱放或任意抛掷。

3.安装作业区域和四周布置二道警戒线，安全防护左右各20m挂起警示牌，严禁任何人进入作业区域或在四周围观。现场安全监督员全权负责安装区域的安全监护工作。

4.塔机顶升、锚固装置的安装、检查和调整作业时，必须有专人指挥，有专职电工负责照管电源，专人操作液压系统。风力大于4级时不许进行顶升作业。并应紧固上、下塔身各连接螺栓。大雨及风力达到6级或以上应停止高空作业。

5.塔机顶升作业过程中，当遇天气剧变、突然停电、机械故障等意外情况，短时间不能继续作业时，必须塔吊达到稳定状态并固定牢靠，经检查确认无隐患后，方可停止作业。

6.顶升作业前，要检查液压系统。顶升过程中，严禁回转、起升动作，除调整平衡外，禁止变幅。

7.紧固螺栓应用力均匀，按规定的扭矩值扭紧；穿销子，严禁猛打猛敲；构件间的孔对位，使用撬棒找正，不能用力过猛，以防滑脱；物体就位缓慢靠近，严禁撞击损坏零件。

8.凡需使用风焊时，必须做好防火措施，专人配备灭火器具监视，用铁皮、湿透麻袋接焊渣。作业后认真检查确认无火种隐患方可离场。

9.所有特种作业人员必须持证才能上岗操作。进入施工现场必须遵守施工现场各项安全规章制度。

10.严禁无防护上下立体交叉作业；高温天气做好防暑降温工作；夜间作业必须有足够的照明。

1.当同一施工地点有两台以上起重机时，应保证两机间住何接近部位（包括吊重物）距离不得小于2m

八、部件检查为了检查架设工作的正确性和保证安全运转，应对塔机哥部件进行一系列试运转和全面检查工作。a.各部件之间的紧固连接状况检查；b.检查支承平台及栏杆的安装情况；c.检查钢丝绳穿绕是否正确，及其是否有与与其干涉或相摩擦的地方；d.检查电缆通行状况；e.检查平衡臂配重的固定状况;f.检查平台上有无杂物，防止塔机运转时杂物下坠伤人;g.检查各润滑面和润滑点

九、安装机械、工具一览表工具名称单位数量备注大锤把小锤把2十八寸活动扳手把2十二寸活动扳手把260mn梅花扳手把2电工工具套吊绳付58匝铁丝公斤30氧气瓶根据实际用量而定乙炔瓶根据实际用量而定
