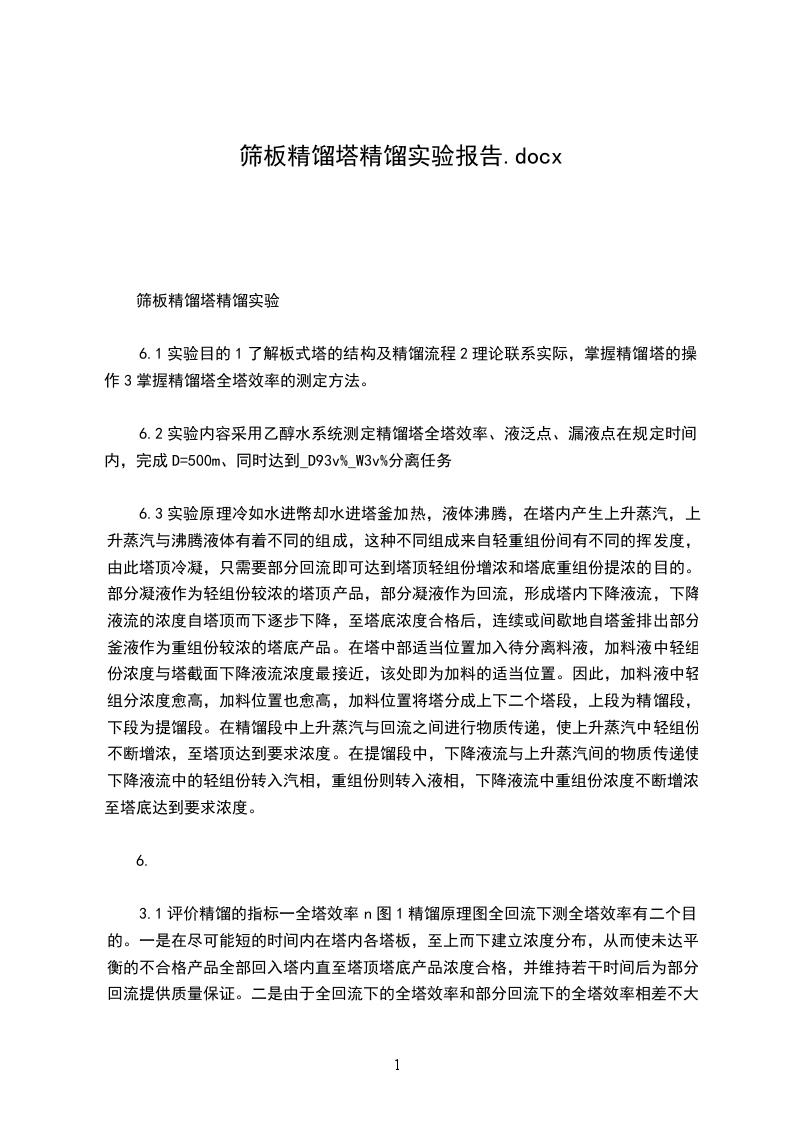

筛板精馏塔精馏实验

6.1实验目的1了解板式塔的结构及精馏流程2理论联系实际，掌握精馏塔的操作3掌握精馏塔全塔效率的测定方法。

6.2实验内容采用乙醇水系统测定精馏塔全塔效率、液泛点、漏液点在规定时间内，完成D=500m、同时达到_D93v%_W3v%分离任务

6.3实验原理冷如水进幣却水进塔釜加热，液体沸腾，在塔内产生上升蒸汽，上升蒸汽与沸腾液体有着不同的组成，这种不同组成来自轻重组份间有不同的挥发度，由此塔顶冷凝，只需要部分回流即可达到塔顶轻组份增浓和塔底重组份提浓的目的。部分凝液作为轻组份较浓的塔顶产品，部分凝液作为回流，形成塔内下降液流，下降液流的浓度自塔顶而下逐步下降，至塔底浓度合格后，连续或间歇地自塔釜排出部分釜液作为重组份较浓的塔底产品。在塔中部适当位置加入待分离料液，加料液中轻组份浓度与塔截面下降液流浓度最接近，该处即为加料的适当位置。因此，加料液中轻组分浓度愈高，加料位置也愈高，加料位置将塔分成上下二个塔段，上段为精馏段，下段为提馏段。在精馏段中上升蒸汽与回流之间进行物质传递，使上升蒸汽中轻组份不断增浓，至塔顶达到要求浓度。在提馏段中，下降液流与上升蒸汽间的物质传递使下降液流中的轻组份转入汽相，重组份则转入液相，下降液流中重组份浓度不断增浓，至塔底达到要求浓度。

6.

3.1评价精馏的指标一全塔效率n图1精馏原理图全回流下测全塔效率有二个目的。一是在尽可能短的时间内在塔内各塔板，至上而下建立浓度分布，从而使未达平衡的不合格产品全部回入塔内直至塔顶塔底产品浓度合格，并维持若干时间后为部分回流提供质量保证。二是由于全回流下的全塔效率和部分回流下的全塔效率相差不大，在工程处理时，可以用全回流下的全塔效率代替部分回流下的全塔效率，全回流时精馏段和提馏段操作线重合，气液两相间的传质具有最大的推动力，操作变量只有1个，即塔釜加热量，所测定的全塔效率比较准确地反映了该精馏塔的最佳性能，对应的塔顶或塔底浓度即为该塔的极限浓度。全塔效率的定义式如下：耳二Nt-1N

(1)NT:全回流下的理论板数;图2正常操作时的气液接触状况N:精馏塔实际板数。

6.

3.2维持正常精馏的设备因素和操作因素精馏塔的结构应能提供所需的塔板数和塔板上足够的相间传递面积。塔底加热（产生上升蒸汽）、塔顶冷凝（形成回流）是精馏操作的主要能量消耗；回流比愈大，塔顶冷凝量愈大，塔底加热量也必须愈大。回流比愈大，相间物质传递的推动力也愈大。

6.321设备因素合理的塔板数和塔结构为正常精馏达到指定分离任务提供了质量保证，塔板数和塔板结构为汽液接触提供传质面积。塔板数愈少，塔高愈矮，设备投资愈省。塔板数多少和被分离的物系性质有关，轻重组份间挥发度愈大，塔板数愈少。反之，塔板数愈多。塔结构合理，操作弹性大，不易发生液沫夹带、漏液、溢流液泛。反之，会使操作不易控制，塔顶塔底质量难以保证。为有效地实现汽液两相之间的传质，为了使传质具有最大的推动力，设计良好的塔结构能使操作时的板式精馏塔（如图2所示）应同时具有以下两方面流动特征：汽液两相总体逆流；汽液两相在板上错流塔结构设计不合理和操作不当时会发生以下三种不正常现象:严重的液沫夹带现象由于开孔率太小，而加热量过大，导致汽速过大，塔板上的一部分液体被上升汽流带至上层塔板，这种现象称为液沫夹带。液沫夹带是一种与液体主流方向相反的流动，属返混现象，使板效率降低，严重时还会发生夹带液泛，破坏塔的正常操作(见图3所示)。这种现象可通过P誥显示，由于：图3过量的液沫夹带现象 刀板压降此时板压降急剧上升，表现P爺读数超出正常范围的上限。严重的漏液现象图4塔内漏液示意图由于开孔率太大，加上加热量太小，导致汽速过小，部分液体从塔板开孔处直接漏下，这种现象称为漏液。漏液造成液体与气体在板上无法错流接触，传质推动力降低。严重的漏液，将使塔板上不能积液而无法正常操作，上升的蒸汽直接从降液管里走，板压降几乎为0,见图4所示。此时综上所述现象都与塔釜加热量直接有关。塔釜加热量愈大，汽液负f0一荷愈大，表现为操作压力过大，液沫夹带将发生,也愈大。P養过小，漏液将出现。若液沫夹带量和漏液量各超过10%被称为严重的不正常现象。所以正常的精馏塔，操作压力应有合适的范围即操作压力区间。溢流液泛图5溢流液泛示意图由于降液管通过能力的限制，当气液负荷增大，降液管通道截面积太小，或塔内某塔板的降液管有堵塞现象时降液管内清液层高度增加，当降液管液面升至堰板上缘时(见图5所示)，降液管内的液体流量为其极限通过能力，若液体流量超过此极限值，板上开始积液，最终会使全塔充满液体，引起溢流液泛，破坏塔的正常操作。

6.

3.2.2操作因素适宜回流比的确定回流比是精馏的核心因素。在设计时，存在着一个最小回流比，低于该回流比即使塔板数再多，也达不到分离要求。在精馏塔的设计时存在一个经济上合理的回流比，使设备费用和能耗得到兼顾。在精馏塔操作时，存在一个回流比的允许操作范围。处理量恒定时，若汽液负荷（回流比）超出塔的通量极限时，会发生一系列不正常的操作现象，同样会使塔顶产品不合格。加热量过大，会发生严重的雾沫夹带和液泛；加热量过小，会发生漏液，液层过薄，塔板效率降低。物料平衡F=D W

(3)F_f=D_D W_W

(4)总物料的平衡：F=D W若FD W，塔釜液位将会上升，从而发生淹塔；若FvD WV塔釜液位将会下降，从而发生干塔。调节塔釜排放阀开度，可以维持塔釜液位恒定，实现总物料的平衡。轻组分的物料平衡：F_f=D_D W_W在回流比R一定的条件下，若F_fD_D W_W塔内轻组分大量累积，即表现为每块塔板上液体中的轻组分增加，塔顶能达到指定温度和浓度，此时塔内各板的温度所对应塔板的温度分布曲线如图6所示，但塔釜质量不合格，表明加料速度过大或塔釜加热量不够；若F_fvD_D W_W塔内轻组分大量流失，此时各板上液体中的重组分增加，塔内温度分布曲线如图7所示，这时塔顶质量不合格，塔底质量合格。表示塔顶采出率过大，应减小或停止出料，增加进料和塔釜出料。Mn_V_K、XXX丨1,t,，图7F_fvD_D W_W6F_fD_D W_时温度分布曲线时温度分布曲线图

6.323灵敏点温度T灵

(1)灵敏板温度是指一个正常操作的精馏塔当受到某一外界因素的干扰（如R，_f，采出率等发生波动时），全塔各板的组成将发生变动，全塔的温度分布也将发生相应的变化，其中有一些板的温度对外界干扰因素的反映最灵敏，故称它们为灵敏板。

(2)按塔顶和塔釜温度进行操作控制的不可靠性不可靠性来源于二个原因：一是温度与组成虽然有一一对应关系，但温度变化较小，仪表难以准确显示，特别是高纯度分离时；另一是过程的迟后性，当温度达到指定温度后由于过程的惯性，温度在一定时间内还会继续变化，造成出料不合格。

(3)塔内温度剧变的区域塔内沿塔高温度的变化如图7所示。显然，在塔的顶部和底部附近的塔段内温度变化较小，中部温度变化较大。因此，在精馏段和提馏段适当的位置各设置一个测温点，在操作变动时，该点的温度会呈现较灵敏的反应，因而称为灵敏点温度。

(4)按灵敏点温度进行操作控制操作一段时间后能得知当灵敏点温度处于何值时塔顶产品和塔底产品能确保合格。以后即按该灵敏点温度进行调节。例如，当精馏段灵敏点温度上升达到规定值后即减小出料量，反之，则加大出料量。因此能用测量温度的方法预示塔内组成尤其是塔顶馏出液组成的变化图2物料不平衡时温度分布曲线图6和图7是物料不平衡时，全塔温度分布的变化情况；图8是分离能力不够时，全塔温度分布的变化情况，此时塔顶和塔底的产品质量均不合格。从比较图7和图8可以看出，采出率增加和回流比减小时，灵敏板的温度均上升，但前者温度上升是突跃式的，而后者则是缓慢式的，据此可判断产品不合格的原因，并作相应的调整。

6.4实验设计641实验方案设计采用乙醇水物系，全回流操作测全塔效率图

8.分离能力不够时温度分布曲线图根据N，在一定加热量下，全回流操作稳定后塔顶塔底同时取样分析，得_D_W用作图法求理论板数。DO部分回流时回流比的估算操作回流比的估算有二种方法:通过如图所示，作一切线交纵坐标，截距为，即可求得Rmn,由R=(

1.22)Rmn,初估操作回流比。%根据现有塔设备操作摸索回流比，方法如下：(1)_D选择加料速度为46，根据物料衡算塔顶出料流量及调至适当值，塔釜暂时不出料。

(2)将加热电压关小，观察塔节视镜内的气液接触状况，当开始出现漏液时，记录P隹读数，此时P巡作为操作压力下限，对应的加热电压即为最小加热量，读取的回流比即为操作回流比下限。

(3)将加热电压开大，观察塔节视镜内的气液接触状况，当开始出现液泛时，记录P整读数，此时P签作为操作压力上限，对应的加热电压即为最大加热量，读取的回流比即为操作回流比上限。

(4)在漏液点和液泛点之间选择一合适的塔釜加热量部分回流时，塔顶塔底质量同时合格D的估算根据轻组份物料衡算，得D的大小，应考虑全回流时塔底轻组分的含量

6.

4.2实验流程设计需要1个带再沸器和冷凝器的筛板精馏塔。需要3个温度计，以测定需要1个塔釜压力表，以确定操作压力。需要1个加料泵，供连续精馏之用需要3个流量计，以计量回流量、塔顶出料量、加料量将以上仪表和主要塔设备配上贮槽、阀门、管件等组建如下实验装置图

6.5实验装置图1，再沸器2,塔节

3.拎凝器

4.回流流量计

5.产品流量计乩塔顶取样阀

7.加料疣量计氐加料泵虫風料罐

1.塔底出料阀11、L辽严品收器HJ-l-LT-r-r-Ln-n-ru

6.6实验塔性能评定时的操作要点

(1)最大分离能力全回流操作在塔釜内置入1030v%l勺乙醇水溶液，釜位近液位计23处，开启加热电源使电压为220打开塔顶冷凝器进水阀。塔釜加热，塔顶冷凝，不加料，不出产品。待塔内建立起稳定的浓度分布后，（回流流量计浮子浮起来达10mn之久后），同时取样分析塔顶_D与塔釜_W由该二组成可作图得到该塔的理论板数并与实际板数相除得到全塔效率。
