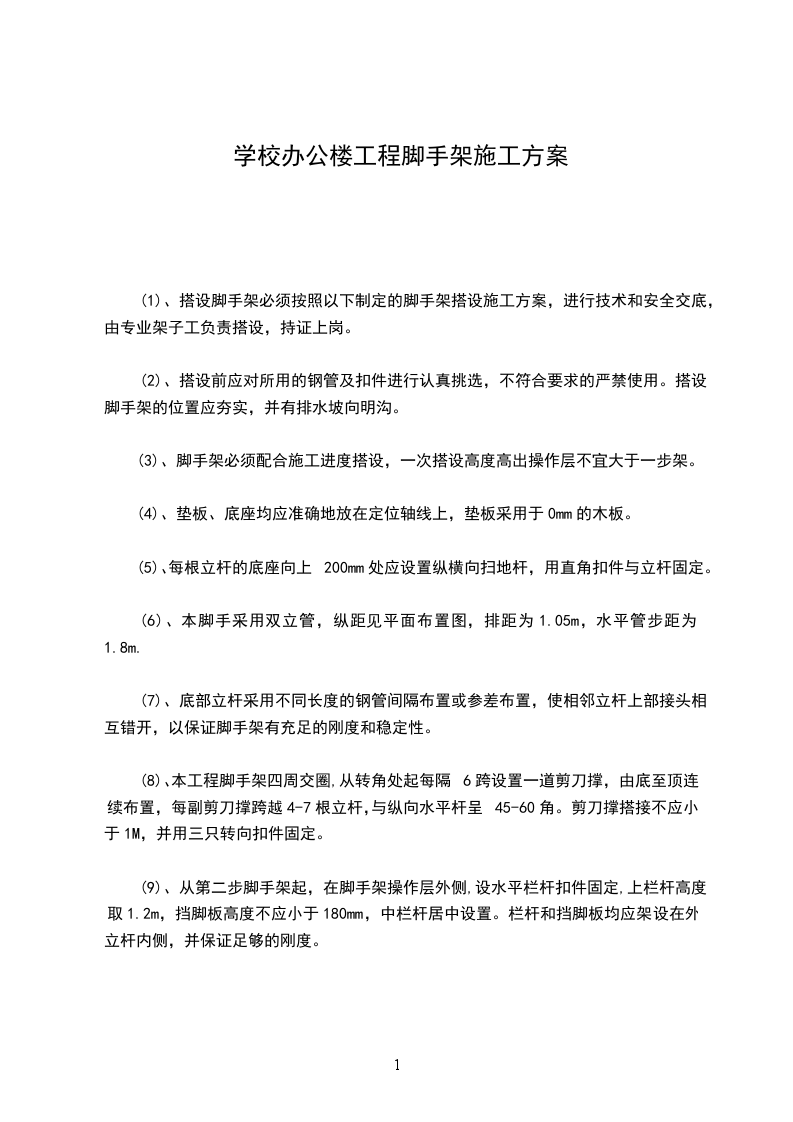

学校办公楼工程脚手架施工方案

(1)、搭设脚手架必须按照以下制定的脚手架搭设施工方案，进行技术和安全交底，由专业架子工负责搭设，持证上岗。

(2)、搭设前应对所用的钢管及扣件进行认真挑选，不符合要求的严禁使用。搭设脚手架的位置应夯实，并有排水坡向明沟。

(3)、脚手架必须配合施工进度搭设，一次搭设高度高出操作层不宜大于一步架。

(4)、垫板、底座均应准确地放在定位轴线上，垫板采用于0mm的木板。

(5)、每根立杆的底座向上200mm处应设置纵横向扫地杆，用直角扣件与立杆固定。

(6)、本脚手采用双立管，纵距见平面布置图，排距为1.05m，水平管步距为1.8m.

(7)、底部立杆采用不同长度的钢管间隔布置或参差布置，使相邻立杆上部接头相互错开，以保证脚手架有充足的刚度和稳定性。

(8)、本工程脚手架四周交圈,从转角处起每隔6跨设置一道剪刀撑，由底至顶连续布置，每副剪刀撑跨越4-7根立杆，与纵向水平杆呈45-60角。剪刀撑搭接不应小于1M，并用三只转向扣件固定。

(9)、从第二步脚手架起，在脚手架操作层外侧,设水平栏杆扣件固定,上栏杆高度取1.2m，挡脚板高度不应小于180mm，中栏杆居中设置。栏杆和挡脚板均应架设在外立杆内侧，并保证足够的刚度。

(10)、搭设架子时应在四周同时进行拉结，其水平间距不大于4.5米，垂直间距不大于3.6米，拉结点采用8钢筋拉结。

(11)、在门洞出入处应在四周搭设防护棚，防护棚伸出架外不应小于3米，两边大于门洞宽度应不少于1米，防护棚上应满铺两层木板。

(12)、操作层上应满铺脚手板。

(13)、架手架必须安装避雷设施，其接地电阻不大于4。

(14)、架子搭好后必须由工长、专职安全员同架子工一齐检查架子搭设质量，符合要求后方可使用。如遇大风、雨天气候，应由专人重点检查，发现问题应及时采取相应加固措施。c、脚手架的拆除

(1)、拆除前应全面检查脚手架，重点检查扣件、拉结点、支撑体系等是否符合安全要求，并进行书面技术交底。

(2)、拆除前应全面清除脚手架上存留的材料、电线等杂物。

(3)、根据现场情况，设围栏或警戒标志，并有专人看守。

(4)、拆除脚手架必须有专人指挥，参与拆除的人员应注意动作的配合和协调，在拆除的过程中不宜中途换人，不得单人拆除较重杆件等有危险的构配件。

(5)、拆除顺序应是后搭设的部件先拆，先搭设的部件后拆，严禁采用拉倒或推倒拆除的做法。

(6)、拉结点应在位于其上部可拆的杆件拆除之后才能拆除，当拆至最后一节立杆时应先搭临时支撑加固后方可拆除拉结点和支承点。

(7)、拆除脚手架宜一步一清，分段拆除时高度不应大于2m。

(8)、拆剪刀撑和纵向水平杆时应先拆中间扣件，后拆两端扣件。拆扣件时应防止杆件突然坠落。

(9)、拆除的脚手架部件应及时运到地面，钢管应由多人自上而下接力传递，不得直接向下乱扔。D、落地脚手架计算书落地式扣件钢管脚手架计算书依据建筑施工扣件式钢管脚手架安全技术规范（JGJ130-于）计算的脚手架为双排脚手架，搭设高度为26.58米，20米以下采用双管立杆，20米以上采用单管立杆。搭设尺寸为：立杆的纵距1.50米，立杆的横距1.05米，立杆的步距1.80米。采用的钢管类型为483.5，连墙件采用2步3跨，竖向间距3.6米，水平间距4.5米。施工均布荷载为2kN/m2，同时施工2层，脚手板共铺设15层。

一、大横杆的计算大横杆按照三跨连续梁进行强度和挠度计算，大横杆在小横杆的上面。按照大横杆上面的脚手板和活荷载作为均布荷载计算大横杆的最大弯矩和变形。1均布荷载值计算大横杆的自重标准值1=0.038kN/m脚手板的荷载标准值2=0.151.05/1=0.158kN/m活荷载标准值Q=21.05/1=2.1kN/m静荷载的计算值q1=1.20.038+1.20.158=0.235kN/m活荷载的计算值q2=1.42.1=2.94kN/m大横杆计算荷载组合简图(跨中最大弯矩和跨中最大挠度)大横杆计算荷载组合简图(支座最大弯矩)2强度计算最大弯矩考虑为三跨连续梁均布荷载作用下的弯矩跨中最大弯矩计算公式如下：跨中最大弯矩为M1=(0.080.235+0.102.94)1.502=0.704kN.m支座最大弯矩计算公式如下：支座最大弯矩为M2=(0.100.235+0.1172.94)1.502=-0.827kN.m我们选择支座弯矩和跨中弯矩的最大值进行强度验算：=0.827106/5080=162.795N/mm2大横杆的计算强度小205.0N/mm2，满足要求！3挠度计算最大挠度考虑为三跨连续梁均布荷载作用下的挠度计算公式如下：静荷载标准值q1=0.038+0.158=0.196kN/m活荷载标准值q2=2.1kN/m三跨连续梁均布荷载作用下的最大挠度V=(0.6770.196+0.9902.1)15004/(1002.061XXXX1900)=4.459mm大横杆的最大挠度小于1500/150与10mm，满足要求！

二、小横杆的计算小横杆按照简支梁进行强度和挠度计算，但没有大横杆直接铺在小横杆的上面，无需计算。

三、扣件抗滑力的计算纵向或横向水平杆与立杆连接时，扣件的抗滑承载力按照下式计算(规范5.2.5)：RRc其中Rc-扣件抗滑承载力设计值，取8kN；R-纵向或横向水平杆传给立杆的竖向作用力设计值；1荷载值计算横杆的自重标准值1=0.0381.05=0.04kN脚手板的荷载标准值2=0.151.051.50/2=0.118kN活荷载标准值Q=21.051.50/2=1.575kN荷载的计算值R=1.20.04+1.20.118+1.41.575=2.395kN单扣件抗滑承载力的设计计算满足要求!当直角扣件的拧紧力矩达40-65N.m时，试验表明：单扣件在12kN的荷载下会滑动，其抗滑承载力可取8.0kN；双扣件在20kN的荷载下会滑动，其抗滑承载力可取12.0kN。

四、脚手架荷载标准值作用于脚手架的荷载包括静荷载、活荷载和风荷载。静荷载标准值包括以下内容：1每米立杆承受的结构自重标准值(kN/m)；本例为0.1248NG1=0.124826.58=3.317kN2脚手板的自重标准值(kN/m2)；本例采用竹笆板，标准值为0.15NG2=0.15151.50(1.05+0.3)/2=2.278kN3栏杆与挡脚手板自重标准值(kN/m)；本例采用栏杆竹笆片脚手板挡板，标准值为0.15NG3=0.151.5015/2=1.688kN4吊挂的安全设施荷载，包括安全网(kN/m2)；0.005NG4=0.0051.5026.58=0.199kN经计算得到，静荷载标准值NG=NG1+NG2+NG3+NG4=7.482kN。活荷载为施工荷载标准值产生的轴向力总和，内、外立杆按一纵距内施工荷载总和的1/2取值。经计算得到，活荷载标准值NQ=221.501.05/2=3.15kN风荷载标准值应按照以下公式计算其中：W0-基本风压(kN/m2)，按照建筑结构荷载规范(GB50009-于)的规定采用：W0=0.45Uz-风荷载高度变化系数，按照建筑结构荷载规范(GB50009-于)的规定采用：Uz=1.25Us-风荷载体型系数：Us=1.2经计算得到，风荷载标准值Wk=0.70.451.251.2=0.473kN/m2。考虑风荷载时，立杆的轴向压力设计值计算公式：N=1.2NG+0.851.4NQ不考虑风荷载时，立杆的轴向压力设计值计算公式N=1.2NG+1.4NQ风荷载设计值产生的立杆段弯矩MW计算公式MW=0.851.4Wklah2/10其中Wk-风荷载基本风压值(kN/m2)；la-立杆的纵距(m)；h-立杆的步距(m)。

五、立杆的稳定性计算外脚手架采用双立杆搭设部分，按照构造要求设置，不进行稳定性计算，只进行单立杆的稳定性计算。不考虑风荷载时，立杆的稳定性计算公式：其中：N-立杆的轴心压力设计值，N=13.388kN；-轴心受压立杆的稳定系数，由长细比l0/i的结果查表得到0.186；i-计算立杆的截面回转半径，i=1.58cm；l0-计算长度(m)，由公式l0=kuh确定，l0=3.119m；k-计算长度附加系数，取1.155；u-计算长度系数，由脚手架的高度确定，u=1.5；A-立杆净截面面积，A=4.89cm2；W-立杆净截面模量(抵抗矩)，W=5.08cm3；-钢管立杆受压强度计算值(N/mm2)；经计算得到=147.195f-钢管立杆抗压强度设计值，f=205.00N/mm2；不考虑风荷载时，立杆的稳定性计算Nl，连墙件的设计计算满足要求！连墙件采用扣件与墙体连接。经过计算得到Nl=15.728kN大于扣件的抗滑力8kN，不满足要求!连墙件扣件连接示意图

八、立杆的地基承载力计算：立杆基础底面的平均压力应满足下式的要求：fg其中-立杆基础底面的平均压力(N/mm2)，=N/A；=53.552N-上部结构传至基础顶面的轴向力设计值(kN)；N=13.388A-基础底面面积(m2)；A=0.25fg-地基承载力设计值(N/mm2)；fg=68地基承载力设计值应按下式计算：fg=kcfgk其中kc-脚手架地基承载力调整系数；kc=0.4fgk-地基承载力标准值；fgk=170地基承载力的计算满足要求！
