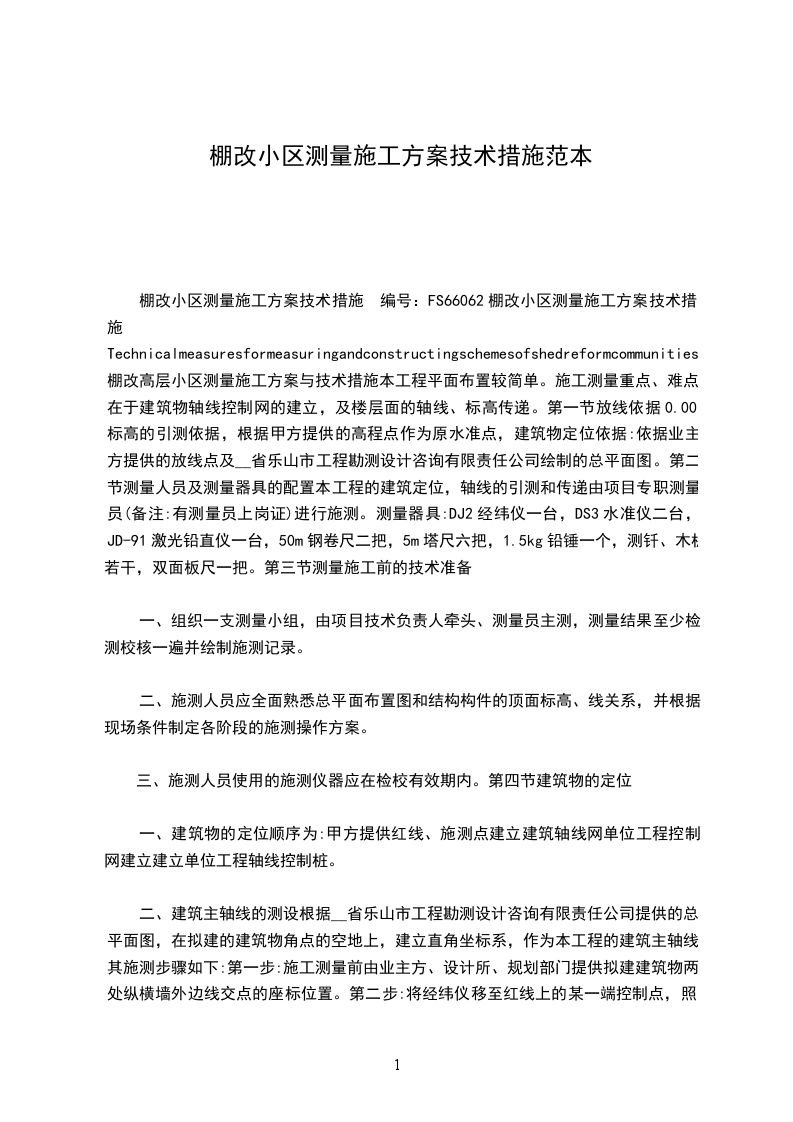

棚改小区测量施工方案技术措施范本

棚改小区测量施工方案技术措施 编号：FS66062棚改小区测量施工方案技术措施Technicalmeasuresformeasuringandconstructingschemesofshedreformcommunities棚改高层小区测量施工方案与技术措施本工程平面布置较简单。施工测量重点、难点在于建筑物轴线控制网的建立，及楼层面的轴线、标高传递。第一节放线依据0.00标高的引测依据，根据甲方提供的高程点作为原水准点，建筑物定位依据:依据业主方提供的放线点及__省乐山市工程勘测设计咨询有限责任公司绘制的总平面图。第二节测量人员及测量器具的配置本工程的建筑定位，轴线的引测和传递由项目专职测量员(备注:有测量员上岗证)进行施测。测量器具:DJ2经纬仪一台，DS3水准仪二台，JD-91激光铅直仪一台，50m钢卷尺二把，5m塔尺六把，1.5kg铅锤一个，测钎、木桩若干，双面板尺一把。第三节测量施工前的技术准备

一、组织一支测量小组，由项目技术负责人牵头、测量员主测，测量结果至少检测校核一遍并绘制施测记录。

二、施测人员应全面熟悉总平面布置图和结构构件的顶面标高、线关系，并根据现场条件制定各阶段的施测操作方案。

三、施测人员使用的施测仪器应在检校有效期内。第四节建筑物的定位

一、建筑物的定位顺序为:甲方提供红线、施测点建立建筑轴线网单位工程控制网建立建立单位工程轴线控制桩。

二、建筑主轴线的测设根据__省乐山市工程勘测设计咨询有限责任公司提供的总平面图，在拟建的建筑物角点的空地上，建立直角坐标系，作为本工程的建筑主轴线，其施测步骤如下:第一步:施工测量前由业主方、设计所、规划部门提供拟建建筑物两处纵横墙外边线交点的座标位置。第二步:将经纬仪移至红线上的某一端控制点，照准另一控制点，采用正倒镜测回法，转角90度，钢尺量距(为保证施测精度采取抬尺法，做出一条位于场地中央与道路中心线平行的直线，且在两端点处建立临时性轴线控制桩。第三步:通过钢尺量距找到该直线的中心点，将经纬仪移至中心点，照准远端，转角90度，作出一条与该直线垂直的直线，此时该工程的施工直角坐标系己建立。第四步:根据己建立施工直角坐标系和施工总平面图计算出建筑物每个大角点在此座标系下的坐标位置。

三、单位工程矩形控制网和轴线控制桩的建立第一步:依据已建立的直角坐标系，经过多次转角90度(正倒回测量法)，钢尺量距，定出建筑物大角点，再依据总平面图上，拟建建筑物与施工围墙间几何关系，复核无误后，建立临时性轴线控制桩。第二步:依据己形成建筑物大角点临时性轴线控制桩和基础平面布置图，将经纬仪架设于建筑物大角的某一控制点上，照准建筑物另一大角控制点，一人手持木桩，按测量人员指挥，在视线方向上根据所需距离，钢尺量距定出轴线控制桩的位置。采用相同方法定出建筑物垂直于该方向上轴线控制点的位置。第三步:将经纬仪移置各轴线控制桩点，以长边施测短边，转角90度，引控制桩于基槽坑3m外，建立半永性控制桩。第五节原水准点的引测和0.00标高的确立根据甲方提供的原水准点，采取复合回法将甲方提供的原水准点引测于现场，施测结果满足工程测量规范GB50026-93的要求。并在施工现场的不易破坏变形处建立2-3个永久性高程点，作为整个建筑施工过程中标高控制基准点。第六节基础施工阶段的测量放线

一、基础开挖线的确定第一步:根据己建立建筑物轴线控制网，采用XXX将房屋轴线投测于拟建范围内，并在轴线交点处用木桩示于地面上，并在桩顶钉上小钉作为标示。第二步:检查轴线间距离，其误差不超过轴线长度的1/于，符合要求后，根据中心轴线和基础垫层的宽度，XXX定线，钢尺量出距离作出平行于轴线基础的开挖线，并用石灰在地面上撒出基坑的开挖线。

二、基坑找平采用水准仪将基底设计标高引测于基坑内，在基坑坑壁四周和基坑中央打入一小木桩，在木桩上引测同一高度的标高，以便根据该标高控制基础各结构顶面的设计标高。第七节主体阶段测量放线

一、轴线的垂直传递根据本工程的特点，采用一台JD-91激光铅直仪和一台DJ2XXX配套使用，采用内测法进行施工测量，具体作法如下:

(一)基础施工至0.00后，在建筑物四大角埋设四个永久性控制点，作为向上投射控制垂直度的初始控制点。

(二)每层楼板施工时，在对应控制点所在的垂直位置预留控制桩上的十字交叉点方孔，便于激光铅直仪发射激光往上投射。

(三)控制竖向垂直度和楼层测量放线时，各点均由初始控制点向上投测，控制垂直误差范围为:层间测量差3mm，总高竖向垂直偏差20mm。

二、标高的传递结构施工上升到0.00时，将场内水准点引测到建筑物楼梯间内，待上一竖向施工段的现浇构件侧模拆除后，采用钢尺、线锤将标高向上垂直传递，然后将楼层标高在每层现浇柱上标出，用三角形符标记。
