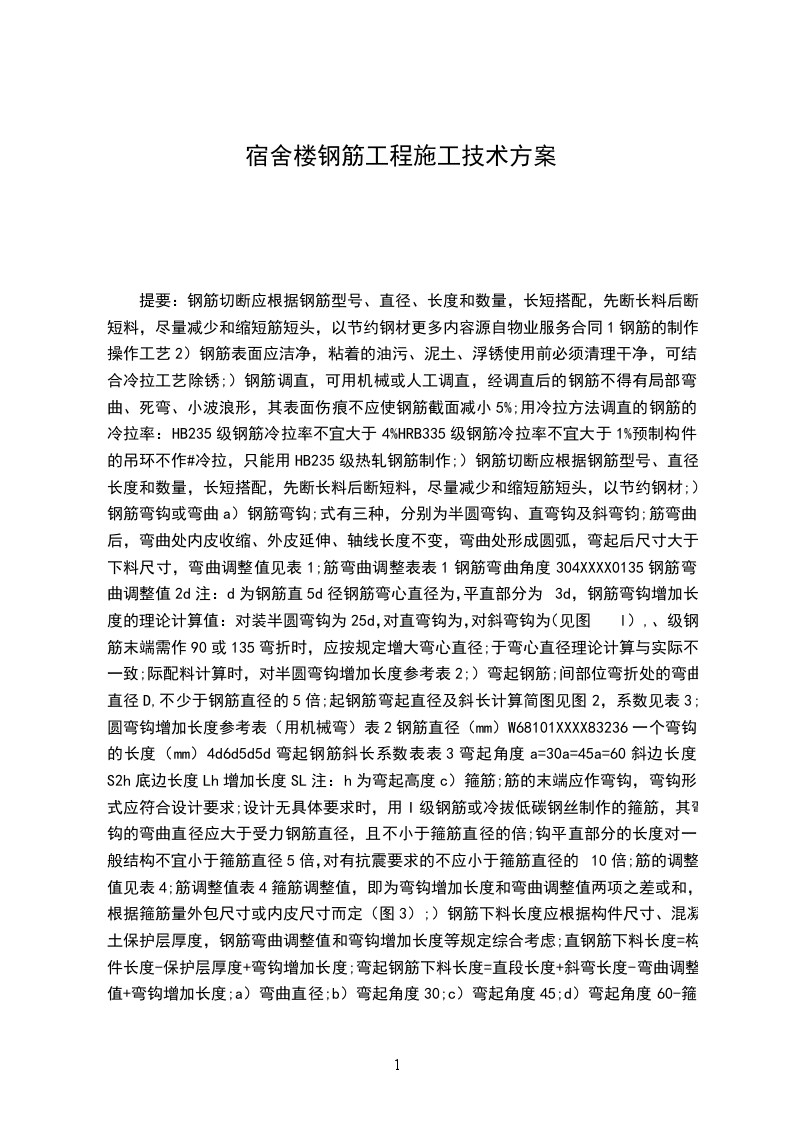

宿舍楼钢筋工程施工技术方案

提要：钢筋切断应根据钢筋型号、直径、长度和数量，长短搭配，先断长料后断短料，尽量减少和缩短筋短头，以节约钢材更多内容源自物业服务合同1钢筋的制作操作工艺2）钢筋表面应洁净，粘着的油污、泥土、浮锈使用前必须清理干净，可结合冷拉工艺除锈;）钢筋调直，可用机械或人工调直，经调直后的钢筋不得有局部弯曲、死弯、小波浪形，其表面伤痕不应使钢筋截面减小5%;用冷拉方法调直的钢筋的冷拉率：HB235级钢筋冷拉率不宜大于4%HRB335级钢筋冷拉率不宜大于1%预制构件的吊环不作#冷拉，只能用HB235级热轧钢筋制作;）钢筋切断应根据钢筋型号、直径、长度和数量，长短搭配，先断长料后断短料，尽量减少和缩短筋短头，以节约钢材;）钢筋弯钩或弯曲a）钢筋弯钩;式有三种，分别为半圆弯钩、直弯钩及斜弯钧;筋弯曲后，弯曲处内皮收缩、外皮延伸、轴线长度不变，弯曲处形成圆弧，弯起后尺寸大于下料尺寸，弯曲调整值见表1;筋弯曲调整表表1钢筋弯曲角度304XXXX0135钢筋弯曲调整值2d注：d为钢筋直5d径钢筋弯心直径为，平直部分为3d，钢筋弯钩增加长度的理论计算值：对装半圆弯钩为25d，对直弯钩为，对斜弯钩为（见图l）,、级钢筋末端需作90或135弯折时，应按规定增大弯心直径;于弯心直径理论计算与实际不一致;际配料计算时，对半圆弯钩增加长度参考表2;）弯起钢筋;间部位弯折处的弯曲直径D,不少于钢筋直径的5倍;起钢筋弯起直径及斜长计算简图见图2，系数见表3;圆弯钩增加长度参考表（用机械弯）表2钢筋直径（mm）W68101XXXX83236一个弯钩的长度（mm）4d6d5d5d弯起钢筋斜长系数表表3弯起角度a=30a=45a=60斜边长度S2h底边长度Lh增加长度SL注：h为弯起高度c）箍筋;筋的末端应作弯钩，弯钩形式应符合设计要求;设计无具体要求时，用I级钢筋或冷拔低碳钢丝制作的箍筋，其弯钩的弯曲直径应大于受力钢筋直径，且不小于箍筋直径的倍;钩平直部分的长度对一般结构不宜小于箍筋直径5倍，对有抗震要求的不应小于箍筋直径的10倍;筋的调整值见表4;筋调整值表4箍筋调整值，即为弯钩增加长度和弯曲调整值两项之差或和，根据箍筋量外包尺寸或内皮尺寸而定（图3）;）钢筋下料长度应根据构件尺寸、混凝土保护层厚度，钢筋弯曲调整值和弯钩增加长度等规定综合考虑;直钢筋下料长度=构件长度-保护层厚度+弯钩增加长度;弯起钢筋下料长度=直段长度+斜弯长度-弯曲调整值+弯钩增加长度;a）弯曲直径;b）弯起角度30;c）弯起角度45;d）弯起角度60-箍筋下料长度=箍筋内周长+弯钩增加长度+箍筋调整值。e）钢筋焊接参照本节焊接工程内容有关规定。图3箍筋量度方法（a）量外包尺寸;b）量内皮尺寸质量标准保证项目1）钢筋的品种和质量，焊条、焊剂的牌号性能以及接头中使用的钢板和型钢均必须符合设计要求和有关标准的规定;查方法：检查出厂质量证明书和试验报告;）冷拉、冷拔钢筋的机械性能必须符合设计要求和施工规范的规定;查方法：检查出厂质量证明书、试验报告的冷拉记录;）钢筋的表面应保持清洁;有颗粒状或片状老锈经除锈后仍有麻点的钢筋严禁按原规格使用;查方法：观察检查;）钢筋的规格、形状、尺寸、数量、锚固长度、接头位置必须符合设计要求和施工规范规定;查方法：观察和尺量检查;）钢筋焊接接头、焊接制品的机械性能必须符合钢筋焊接及验收的专门规定;查方法：检查焊接试件试验报告。施工注意事项1）避免质量通病a）钢筋开料切断尺寸不准，根据结构钢筋的所在部位和钢筋切断后的误差情况，确定调整或返工;）钢筋成型尺寸不准确，箍筋歪斜，外形误差超过质量标准允许值，对于HB235级钢筋只能进行一次重新调直和弯曲，其他级别钢筋不宜重新调直和反复弯曲。2）主要安全技术措施a）机械设置防护装置，每台机械设置一机一闸和一漏电保护开关;）工作场所保持道路畅通，危险部位设置明显标志;）操作人员持证上岗;识机械性能和操作规程。3）产品保护a）各类型钢筋半成品，应按规格、型号、品种堆放整齐，按规定标识;放场所有遮盖，防止雨淋日晒;）搬运时，钢筋半成品小心装卸，不随意抛掷，避免钢筋变形。4钢筋绑扎与安装操作工艺1）基础a）钢筋网（筛底）的绑扎，四周两行钢筋交叉点应每点扎牢，中间部分每隔一根相互成梅花式扎牢，双向主筋的钢筋，将全部钢筋相互交点扎牢，相邻绑扎点的铁线扣成八字形绑扎（左右扣绑扎）;）有180弯钩的钢筋弯钩向上，不要倒向一边;双层钢筋网的上层钢筋弯钩应朝向下;）现浇柱与基础连接的，其箍筋缩小一个柱筋直径尺寸，以便连接。2）柱a）竖向钢筋的弯钩朝向柱心，角部钢筋的弯钩平面与模板面夹角，对矩形柱应为45角，截面小的柱，用插入振动器时，弯钩和提要：钢筋切断应根据钢筋型号、直径、长度和数量，长短搭配，先断长料后断短料，尽量减少和缩短筋短头，以节约钢材更多内容源自物业服务合同模板所成的角度不小于15;）箍筋的接头交错排列垂直放置;筋转角与竖向钢筋交叉点均扎牢（箍筋平直部分与竖向钢筋交叉点可每隔一根互成梅花式扎牢）;扎箍筋时，铁线扣要相互成八字形绑扎;）下层柱的竖向钢筋露出楼面部分，采用工具或柱箍将其收进一个柱筋直径，以利上层柱的钢筋搭接，当上下层柱截面有变化时，其下层柱钢筋的露出部分，在绑扎梁钢筋之前，先行于准确。3）梁与板a）纵向受力钢筋出现双层或多层排列时，两排钢筋之间应垫以直径25mm勺短钢筋，如纵向钢筋直径大于25mm寸,短钢筋直径规格与纵向钢筋相同规格;）箍筋的接头应交错设置，并与两根架立筋绑扎，悬臂飘梁箍筋则接头在下，其余做法与柱相同;）板的钢筋网绑扎与基础相同，但注意板上部的负筋（面加筋）要防止被踩下;别是雨蓬、挑檐、阳台等悬臂板，要严格控制负筋位置;）板、次梁与主梁交叉处，板的钢筋在上，次梁的钢筋在中层，主梁的钢筋在下;有圈梁或垫梁时;梁钢筋在上（见图5及图6）;-板钢筋;-次梁钢筋;-主梁钢筋1-垫梁钢筋;-主梁钢筋e）楼板钢筋的弯起点，如加工厂（场）在加工没有起弯时，可按以下规定弯起钢筋，板的边跨支座按跨度0L为弯起点，板的中跨及连续多跨可按支座中线1/6L为弯起点，（L-板的中中跨度）;）框架梁节点处钢筋穿插十分稠密时，梁顶面主筋间的净间距留有30mm以利灌筑混凝土之需要;）钢筋的绑扎接头符合下列规定：搭接长度的末端距钢筋弯折处，不得小于钢筋直径的10倍，接头不宜位于构件最大弯矩处;拉区域内，HB235级钢筋绑扎接头的末端应做弯钩，HRB335级钢筋可不做弯钩;径不大于12mm勺受压HB235级钢筋的末端以及轴心受压构件中任意直径的受力钢筋的末端，可不做弯钩，但搭接长度不小于钢筋直径的35倍;筋搭接处，应在中心和两端用铁丝扎牢;向受拉钢筋的最小搭接长度（面积百分率W25%寸）如下表表5钢筋类型混凝土等级cl5c20c25c30c3540光圆钢筋HB235级45d35d30d25d带肋钢筋HRB335级55d45d35d30dRRB235级-55d40d35d注：两根直径不同钢筋的搭接长度，以较细钢筋的直径计算。纵向受拉钢筋的最小搭接长度（面积百分率w25%时），符合表5的规定;纵向受拉钢筋搭接接头面积百分率大于25%，但不大于50%时，其最小搭接长度乘以系数取用;接头面积百分率大于50%，乘以系数取用;拉焊接骨架和焊接网绑扎接头的搭接长度符合表6的规定;力钢筋的混凝土保护层厚度，不应小于钢筋的公称直径并应符合表7。质量标准1）保证项目a）钢筋的品种性能和质量必须符合设计要求和施工规范的规定;筋必须有出厂合格证明和试验报告;）钢筋的规格、形状、数量、间距、锚固长度、接头位置、保护层厚度必须符合设计要求和施工规范的规定。2）基本项目a）钢筋、骨架绑扎、缺扣、松扣不超过应绑扎数的10%，且不应集中;）钢筋弯钩朝向正确，绑扎接头符合施工规范的规定，搭接长度不小于规定值。受拉焊接骨架和焊接网绑扎接头的搭接长度表6钢筋类型混凝土强度等级c20c25高于c25HB235级钢筋30d25d20d月牙纹HRB33软钢筋40d35d30dHRB400级钢筋45d40d35d冷拔低碳钢丝350mm注：1.搭接长度除符合本表规定外，在受拉区不得小于250mm受压区不得小200mn;2.当月牙纹钢筋直径d25mm寸，其搭接长度应按表中5d;.当螺纹钢筋直径d625mm寸，其搭接长度应按表中的数值减少5d;.当混凝土在凝固过程中受力钢筋易受扰动时，其搭接长度适当增加;骨料混凝土的焊接骨架和焊接网绑扎接头的搭接长度，按普通混凝土搭接长度增加5d;冷拔低碳钢丝增加50mm;）允许偏差钢筋安装及预埋件位置的允许偏差和检验方法应符合表8规定。钢筋的混凝土保护层厚度（mrmi表7注：1.轻骨料混凝土的钢筋保护层厚度符合国家现行标准轻骨料混凝土技术规程的规定;.钢筋混凝土受弯构件，钢筋端头的保护层厚度一般为10mm预制的肋形板，其主筋的保护层厚度可按梁的数值取用;.板、墙、壳中分布钢筋的保护层厚度不应小于10mm，梁柱中箍筋和构造钢筋的保护层厚度不应小于15mm。4.当梁、柱中纵向受力钢筋混凝土保护层厚度大于40mm时，应对保护层采取有效的防裂构造措施。施工注意事项1）避免工程质量通病a）钢筋骨架外形尺寸不准，绑扎时宜将多根钢筋端部对齐，防止绑扎时，某号钢筋偏离规定位置及骨架扭曲变形;）保护层砂浆垫块厚度应准确，垫块间距应适宜，否则导致平板悬臂板面出现裂缝，梁底柱侧露筋;）钢筋骨架绑扎完成后，会出现斜向一方，绑扎时铁线应绑扎成八字形;右扣绑扎发现箍筋遗漏、间距不对要及时调整好;）柱子箍筋接头无错开放置，绑扎前要先检查;扎完成后再检查，若有错误应立即纠正;）浇筑混凝土时，受到侧压钢筋位置出现位移时，应及时调整;）同截面钢筋接头数量超过规范规定：骨架未绑扎前要检查钢筋对焊接头数量，如超过规范要求，要作调整才能绑扎成型。2）主要安全技术措施a）搬运钢筋时，要注意前后方向有无碰撞危险或被钩挂料物，特别是避免碰挂周围和上下方向的电线;工抬运钢筋，上肩卸料要注意安全;）起吊或安装钢筋时，应和附近高压线路或电源保持一定安全距离，在钢筋林立的场所，雷雨时不准操作提要：钢筋切断应根据钢筋型号、直径、长度和数量，长短搭配，先断长料后断短料，尽量减少和缩短筋短头，以节约钢材更多内容源自物业服务合同和站人;）在高空安装钢筋应选好位置站稳，系好安全带。3）产品保护a）成型钢筋、钢筋网片按指定地点堆放好，用垫木垫放整齐，防止压弯变形;）成形钢筋不准踩踏，特别是注意负筋部位;）运输过程轻装轻放，不能随意抛掷;）若成型钢筋长期放置未使用，在室内堆放好垫好，防止腐蚀。4竖向钢筋电渣压力焊本工程的柱竖向大直径钢筋采用电渣压力焊。具体的施工工艺如下;作工艺1）电渣压力焊接工艺电渣压力焊接工艺分为造渣过程和电渣过程，这两个过程是不间断的连续操作过程;）造渣过程是接通电源后，上、下钢筋端面之间产生的电弧，焊剂在电弧周围熔化，在电弧热能的作用下，焊剂熔化逐渐增多，形成一定深度渣池，在形成渣池的同时电弧的作用把钢筋端面逐渐燃烧平;）电渣过程把上钢筋端头浸入渣池中，利用电阻热能使钢筋端面溶化，在钢筋端面形成有利于焊接的形状和熔化层，待钢筋熔化量达到规定后，立即断电顶压，排出全部熔渣和熔化金属，完成焊接过程;）电渣压力焊施焊接工艺程序安装焊接钢筋-安放引弧铁丝球-缠绕石棉绳装上焊剂盒-装放焊剂-接通电源（造渣”工作电压4050V,电渣”工作电压2050V）-造渣过程形成渣池-电渣过程钢筋端面熔化-切断电源顶压钢筋完成焊接-卸由焊剂边卸焊盒-拆除夹具;）焊接钢筋时，用焊接夹具分别钳固上下待焊接的钢筋，上下钢筋安装时，中心线一致;）安放引弧铁丝球：抬起上钢筋，将预先准备好的铁丝球放在上、下钢筋焊接端面的中间位置，放下上钢筋，轻压铁丝球使之接触良好;下上钢筋时，防止铁丝球被压扁变形;）装上焊剂盒：先在安装焊剂盒底部的位置缠上石棉绳然后再装上焊剂盒，并往焊剂盒满装焊剂;装焊剂盒时，焊接口宜位于焊剂盒的中部，石棉绳缠绕严密，防止焊剂泄漏;）接通电源，引弧造渣：按下开关，接通电源，在接通电的同时将上钢筋微微向上提，引燃电弧，同时进行造渣延时读数，计算造港通电时间;渣过程：工作电压控制在4050V之间，造渣通电时间占整个焊接过程所需通电时间的3/4;）电渣过程：随着造渣过程结束，即时转入电渣过的同时进行电渣延时读数，计算电渣通电时间，并降低上钢筋的端部插入渣池中，徐X下送上钢筋，直至电渣过程结束;渣过程工作电压控制在2025V之间。竖向钢筋电渣压力焊参数表表9f）顶压钢筋，完成焊接：电渣过程延时完成，电渣结即切断电源，同时迅速顶压钢筋，形成焊接接头;）卸出焊剂，拆除焊剂盒、石棉绳及夹具;出焊剂时，应将接料斗卡在焊剂盒下方，收回的焊剂应除溶渣及杂物，受潮的焊剂应烘、焙干燥后，可重复使用;）钢筋焊接完成后，应及时进行焊接接头外观检查，外观检查不合格的接头，切除重焊。质量标准1）保证项目a）钢筋品种和质量、焊剂的牌号、性能均必须符合设计要求和有关标准的规定;）钢筋焊接接头的机械性能必须符合jGj18-96钢筋焊接及验收规程规定;）在进行钢筋焊接接头的强度检验时，从每批成品中截取三个试件进行拉伸试验;一般构筑物中，每300个同类型接头（同钢筋级别、同钢筋直径）作为一批;现浇钢筋混凝土框架结构中，每一楼层中以300个同类接头作为一批;足300个时，仍作为一批;接头的拉伸试验结果，三个试件均不得低于该级别钢筋规定的抗拉强度值;有一个试件的抗拉强度低于规定数值，应取双倍数量的试件进行复验;验结果，若仍有一个试件的强度达不到上述要求，该批接头即为不合格品。2）基本项目a）用小锤、放大镜、钢板尺和焊缝量规检查，逐个检查焊接接头;）接头焊包均匀，不得有裂纹，钢筋表面无明显烧伤等缺陷;）外观检查不合格的接头，应将其切除重焊。3）允许偏差a）接头处钢筋轴线的偏移不得超过倍直径，同时不得大于2mm;）接头处弯折不得大于4。施工注意事项1）避免工程质量通病a）在整个焊接过程中，要准确掌握好焊接通电时间，密切监视造渣工作电压和电渣工作电压的变化，并根据焊接工作电压的变化情况提升或降低上钢筋，使焊接工作电压稳定在电压的参数范围内;顶压钢筋时，要保持压力数秒后方可松开操纵杆，以免接头偏斜或接合不良;焊接过程中，应采取措施扶正钢筋上端，以防止上、下钢筋错位和夹具变形，钢筋焊接结束时，应立即检查钢筋是否顺直;不顺直，要立即趁钢筋还在热塑状态时将其扳直，然后稍延滞l2分钟后卸下夹具;）电渣压力焊焊接工艺适用于直径1640mm勺HB235级、HRB33软钢筋的焊接，当采用其它品种、规格的钢筋进行焊接时，其焊接工艺的参数应经试验、鉴定后方可采用;）焊剂要妥善存放，以免受潮变质;）焊接工作电压和焊接时间是两个重要的参数，在施工时不得随意变更参数，否则会严重影响焊接质量;）接头偏心和倾斜：主要原因是钢筋端部歪扭不直，在夹具中夹持不正或倾斜;后夹具过早放松，接头未冷却使上钢筋倾斜;具长期使用磨损，造成上下不同心;）咬边：主要发生于上钢筋;要原因是焊接时电流太大，钢筋熔化过快;钢筋端头没有压入熔池中，或压入深度不够;机太晚，通电时间过长;）未熔合：主要原因是在焊接过程中上钢筋提升过大或下送速度过慢、钢筋端部熔化不良或形成断弧;接电流过小或通电时间不够;钢筋端部未能得到适宜的熔化量;接过程中设备发生故障，上钢筋卡注，未能及时压下;）焊包不匀：焊包有两种情况，一种是被挤出的熔化金属形成焊包很不均匀，一边大一边小，小的一面其高不足2mm另一种是钢筋端面形成的焊缝厚薄不均;要原因是钢筋端头倾斜过大而熔化量不足，顶压时熔化金属在接头四周分布不匀或采用铁丝球引弧时，铁丝球安放不正，偏向一边;）气孔：主要原因是焊剂受潮，焊接过程中产生大量气体渗入熔池，钢筋锈蚀严重或表面不清洁;）钢筋表面烧伤：主要原因是钢筋端部锈蚀严重，焊前末除锈;具电极不干净;筋未夹紧，顶压时发提要：钢筋切断应根据钢筋型号、直径、长度和数量，长短搭配，先断长料后断短料，尽量减少和缩短筋短头，以节约钢材更多内容源自物业服务合同生滑移;）夹渣：主要原因是通电时间短，上钢筋在熔化过程中还未形成凸面即行顶压，熔渣无法排除;接电流过大或过小;剂熔化后形成的熔渣粘度大，不易流动;压力太小，上钢筋在熔化过程气体渗入熔池，钢筋锈蚀严重或表面不清洁;）成型不良：主要原因是焊接电流大，通电时间短，上钢筋熔化较多，如顶压时用力过大，上钢筋端头压入熔池较多，挤出的熔化金属容易上翻;接过程中焊剂泄漏，熔化铁水失去约束，随焊剂泄漏下流。2）主要安全技术措施a）电渣焊使用的焊机设备外壳应接零或接地，露天放置的焊机应有防雨遮盖;）焊接的电缆必须有完整的绝缘，绝缘性能不良的电缆禁止使用;）在潮湿的地方作业时，应用干燥的木板或橡胶片等绝缘物作垫板;）焊工作业，应穿戴焊工专用手套、绝缘鞋，手套及绝缘鞋应保持干燥;）在大、中雨天时严禁进行焊接施工;细雨天时，焊接施工现场要有可靠的遮蔽防护措施，焊接设备要遮蔽好，电线要保证绝缘良好，焊药必须保持干燥;）在高温天气施工时，焊接施工现场要做好防暑降温工作;）用于电渣作业的工作台、脚手架、应牢固、可靠、安全、适用。3）成品保护a）不准过早拆卸夹具，防止接头弯曲变形;）焊后不得砸钢筋接头，不准往刚焊完的接头浇水;接时应搭好架子，不准踩踏其他已绑好的钢筋。4直螺纹套筒连接本工程的大直径（d25）的钢筋将采用螺纹套筒连接，具体施工方法如下：工艺流程及操作要点1）工艺流程螺纹套筒验收-钢筋断料，切头-钢筋端头压圆-外径卡规检验直径-在压圆端头上滚丝-螺纹环规检验螺纹-套保护套-用扳手现场拧合安装-接头检查，是否拧合到位。2）操作要点a）钢筋端头切平压圆，检查被加工钢筋是否符合要求，然后将钢筋放在砂轮切割机上切头纸10mm达到端部平整。按规格选择与钢筋直径相适配的压模，调整压合高度及长短定位尺寸。然后将钢筋端头放入模腔中，调整压泵压力进行压圆操作。经压圆后，钢筋端头形成圆柱形的四转体。b）钢筋滚丝螺纹，根据钢筋规格选取相应的滚丝轮，装在专用的滚丝机上，将已压圆端头的钢筋由尾座卡盘的通孔中插入至滚丝轮的引导部分并夹紧钢筋，然后开动电动机，在电动机旋转的驱动下，钢筋轴向自动进给，即可滚压出螺纹来。c）螺纹保护，把钢筋端部加工好的螺纹套上塑料保护套，然后按规格分别堆放。d）现场安装方法：钢筋旋转拧合的安装方法。取下保护套，按规格取相应的螺纹套筒，套在钢筋端头，用管钳顺时针旋转螺纹套筒到定位，然后取另一根带螺纹的钢筋对准螺纹套筒，用管钳顺时针旋动钢筋拧紧为止。螺纹套筒旋转拧合的安装方法。适用于弯曲钢筋及其他施工工艺要求钢筋不能旋转的相互连接。把待连接的2根钢筋的端头分别制成右旋螺纹及左旋螺纹，同样将连接用螺套内部一半加工为右旋内螺纹，另一半加工成左旋内螺纹的双向螺套。安装时把有右旋螺纹的螺套一端对准有右旋外螺纹的钢筋端头，并旋进l2牙，把有左旋外螺纹的钢筋对准双向螺套的另一端。用管钳转动螺套到定位，两端钢筋就会自然拧紧。质量要求1）螺纹套简进场应有合格证，表面不得有裂缝、节疤等缺陷，内螺纹不得缺牙、错牙。2）由于钢筋原材料直径有偏差，因此钢筋端头压圆后的直径竟按钢筋直径的负偏差来控制。3）钢筋端头外螺纹的基本尺寸应符合下表的规定：钢筋直径182XXXXXXXD2232L293133XXXX45494）钢筋外螺纹牙完好率应95%，若未达到此标准，应及时更换滚丝轮。5）根据钢筋直径选取不同大小的塑料保护套，保护套长度应比钢筋外螺纹长1020mm且保护套一封闭。6）安装时钢筋端头螺纹旋入螺套后，允许外露1牙,7）接头的现场检验应符合jGj107-96钢筋机械连接通用技术规程的规定。21/2
