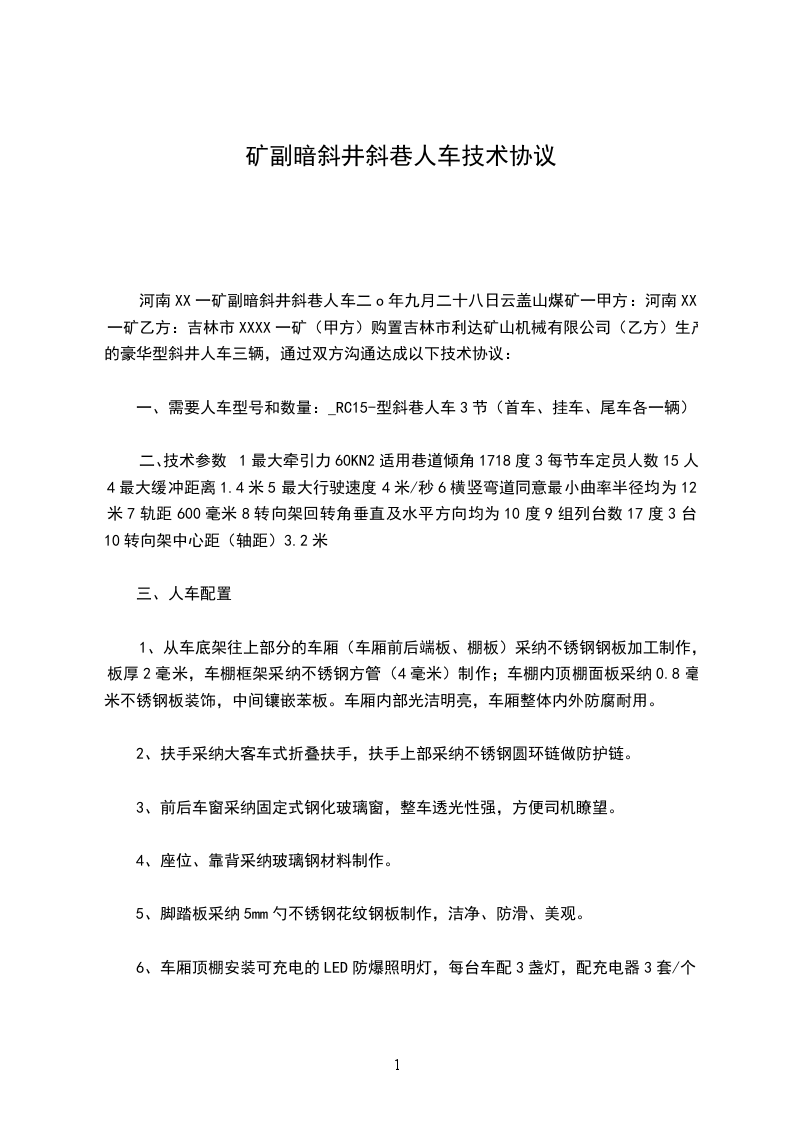

矿副暗斜井斜巷人车技术协议

河南XX一矿副暗斜井斜巷人车二o年九月二十八日云盖山煤矿一甲方：河南XX一矿乙方：吉林市XXXX一矿（甲方）购置吉林市利达矿山机械有限公司（乙方）生产的豪华型斜井人车三辆，通过双方沟通达成以下技术协议：

一、需要人车型号和数量：_RC15-型斜巷人车3节（首车、挂车、尾车各一辆）

二、技术参数1最大牵引力60KN2适用巷道倾角1718度3每节车定员人数15人4最大缓冲距离1.4米5最大行驶速度4米/秒6横竖弯道同意最小曲率半径均为12米7轨距600毫米8转向架回转角垂直及水平方向均为10度9组列台数17度3台10转向架中心距（轴距）3.2米

三、人车配置

1、从车底架往上部分的车厢（车厢前后端板、棚板）采纳不锈钢钢板加工制作，板厚2毫米，车棚框架采纳不锈钢方管（4毫米）制作；车棚内顶棚面板采纳0.8毫米不锈钢板装饰，中间镶嵌苯板。车厢内部光洁明亮，车厢整体内外防腐耐用。

2、扶手采纳大客车式折叠扶手，扶手上部采纳不锈钢圆环链做防护链。

3、前后车窗采纳固定式钢化玻璃窗，整车透光性强，方便司机瞭望。

4、座位、靠背采纳玻璃钢材料制作。

5、脚踏板采纳5mm勺不锈钢花纹钢板制作，洁净、防滑、美观。

6、车厢顶棚安装可充电的LED防爆照明灯，每台车配3盏灯，配充电器3套/个

7、车内粘贴企业文化宣传标语或文明安全用语（具体内容由矿提供）。

8、每节车厢内配备一套本质安全型车载语音报警及音乐播放装置（徐州XX生产）。

9、车架采纳菊红色汽车烤漆。

10、从车架往下部分按技术图纸制作。

11、配备2套备用轮对和2个备用插销。

12、整车高度为1700mm,方便人员上下。

三、技术要求

1、人车符合标准的要求，并按经规定的程序批准的图样和技术文件制造。

2、人车的铸造、焊接件、锻件等符合GB5622的相关规定。

3、人车的所有零部件的材料符合必须有出厂合格证，必须鉴不合格后方可使用。

4、人车零部件经检验合格，外购件、外协件有合格证方可进行装配。

5、车体：5.1车头的前后壁（下行方向为前）及挂车的前后壁开设有眺望窗口5.2车厢有能运送伤员的担架，座位的靠背易于拆卸5.3车厢内的座位两侧有扶手，两侧人员入口设置有双挡链。5.4两相邻座位同名部件的距离不得小于700mm舒适系数不小于0.3，舒适系数计算方式S/n：S-车中地板面积M2，n-座位数。5.5车厢内表面平坦，端板、侧板及车厢表面没有锐利的凸出棱角。5.6座位及靠背有足够的强度，在制动时能够幸免损坏。5.7车棚及延长方向的直线公差任意1000mn上为2.5mm,全长公差w10mm5.8车棚底架平直，其直线度公差任意1000mm上为1.5mm,全长最大w6mm6.开动及连接装置6.1主牵引杆和销轴经探伤检验,不同意有裂纹、折叠等降低机械性能的缺陷。6.2牵引杆包括主牵引杆和销轴及连接装置的连接件的销轴的安全系数不小于13,以最大同意牵引力的5倍做超负荷试验后,其永久变形不得超过全长的1%。6.3牵引杆在倒向箱内移动灵活。6.4开动用弹簧和制动用弹簧符合GB1239中二级精度的规定。5/86.5撞块与拨叉间的距离调整后，其定位牢靠并有防松动措施。

7、制动装置7.1插爪经探伤检查，不得有裂纹，过烧等降低机械性能的缺陷，调质处理后，其机械性能不得低于：抗拉强度：A=750M，a屈服强度：2A=600Ma拉伸力：a=10%断面收缩率：a=0.6MJ/m。7.2插爪制动后无永久变形。7.3插爪下落后，其尖端低于枕木上平面的距离不得小于70mm。7.4制动时制动架与车架滑动灵活可靠。

8、缓冲装置8.1插轨装置人车缓冲装置的阻力值标定为：在最大制动范围内，两台缓冲装置的阻力值之差不得大于其最大值的15%。8.2缓冲木材质为红松木或阻力值相当于红松的其他木材，不得有裂纹及阻碍阻力值的木头。

9、转向轮和轮对9.1车轮踏面符合GB4695的规定。9.2轮对符合GB4786.1S4786.5的规定。9.3转向架相关于车厢架在垂直面内的转角均不得小于10。

10、两节车之间设置支撑装置和弹性碰头。

11、人车行驶方向的第一节和最后第三节车内设置有方便迅速、6/8安全可靠的手动制动装置。

12、人车设置有平道的闭锁装置。

13、人车满负荷制动时平均制动速度为3sI3m/s2。

14、人车制动空行程时刻_RC型人车不大于0.3s。

15、人车制动时，同一节车的两对插爪下落的时刻差大于0.02s

16、组列运行时，每节车的制动装置均灵活可靠。

17、人车制动后，各零部件均可不能有裂纹、变形扭曲、开焊等缺陷，制动架应能恢复到原位。

四、本技术协议与商务合同一并具有同等法律效力，本协议一式肆份，双方各执为凭，未尽事宜协商解决。

五、质量保证：自车辆到矿之日起一年内发生的质量问题全部由乙方负责进行维修或更换。

六、供货周期：必须保证11月5日前设备到矿，11月8日前调试完毕。乙方：吉林市XX机代表签字：甲方：河南XX公司代表签字：盖章）20__年9月28日盖章）20__年9月28日
