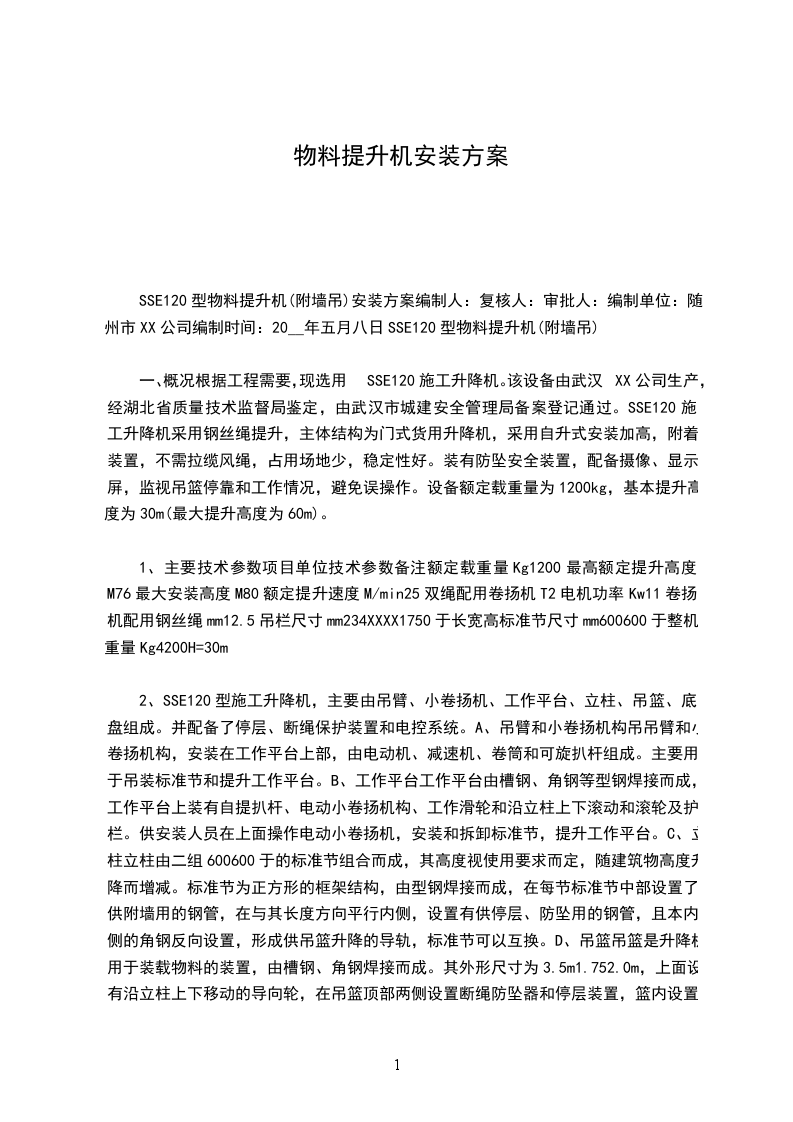

物料提升机安装方案

SSE120型物料提升机(附墙吊)安装方案编制人：复核人：审批人：编制单位：随州市XX公司编制时间：20__年五月八日SSE120型物料提升机(附墙吊)

一、概况根据工程需要，现选用SSE120施工升降机。该设备由武汉XX公司生产，经湖北省质量技术监督局鉴定，由武汉市城建安全管理局备案登记通过。SSE120施工升降机采用钢丝绳提升，主体结构为门式货用升降机，采用自升式安装加高，附着装置，不需拉缆风绳，占用场地少，稳定性好。装有防坠安全装置，配备摄像、显示屏，监视吊篮停靠和工作情况，避免误操作。设备额定载重量为1200kg，基本提升高度为30m(最大提升高度为60m)。

1、主要技术参数项目单位技术参数备注额定载重量Kg1200最高额定提升高度M76最大安装高度M80额定提升速度M/min25双绳配用卷扬机T2电机功率Kw11卷扬机配用钢丝绳mm12.5吊栏尺寸mm234XXXX1750于长宽高标准节尺寸mm600600于整机重量Kg4200H=30m

2、SSE120型施工升降机，主要由吊臂、小卷扬机、工作平台、立柱、吊篮、底盘组成。并配备了停层、断绳保护装置和电控系统。A、吊臂和小卷扬机构吊吊臂和小卷扬机构，安装在工作平台上部，由电动机、减速机、卷筒和可旋扒杆组成。主要用于吊装标准节和提升工作平台。B、工作平台工作平台由槽钢、角钢等型钢焊接而成，工作平台上装有自提扒杆、电动小卷扬机构、工作滑轮和沿立柱上下滚动和滚轮及护栏。供安装人员在上面操作电动小卷扬机，安装和拆卸标准节，提升工作平台。C、立柱立柱由二组600600于的标准节组合而成，其高度视使用要求而定，随建筑物高度升降而增减。标准节为正方形的框架结构，由型钢焊接而成，在每节标准节中部设置了供附墙用的钢管，在与其长度方向平行内侧，设置有供停层、防坠用的钢管，且本内侧的角钢反向设置，形成供吊篮升降的导轨，标准节可以互换。D、吊篮吊篮是升降机用于装载物料的装置，由槽钢、角钢焊接而成。其外形尺寸为3.5m1.752.0m，上面设有沿立柱上下移动的导向轮，在吊篮顶部两侧设置断绳防坠器和停层装置，篮内设置有监视探头。E、底盘底盘为长方形框架结构，由槽钢、角钢焊接而成，其上平面有供安装标准节的3个螺栓孔，其下平面有地基预埋螺栓连接的10个18.5螺栓孔。F、停层装置和防坠器防护围栏的活动门与电器连锁即活动门于，主卷扬机不能启动。在吊篮的项部左右各安装一个安全防坠器，主钢丝绳断裂或其它受力构件如滑轮轴折断等事故时，队坠器齿爪卡住标准节上的钢管，防止吊篮下落。在防坠器的在吊篮进出口处，各设置一个活动门，其后门(出口门)兼有停层操纵的作用，即出口门开启时，停层器的齿爪卡住标准节上的钢管，吊篮不致下滑；此时，主卷扬机在限位器作用下，不能启动；当于后门时，操纵停层器卡爪松脱，同时限位器复位接通电源，主卷扬机方可启动。吊篮的进口处，亦设置有活动门，且与电器连锁，即活动门不于，主卷扬机不能启动。安全防坠装置原理、使用前的防坠、试验与维修保养说明：本施工升降机为确保其吊篮在任何情况下不致坠落，特别设置有断绳保护装置和停层防坠落装置，统称防坠安全装置。断绳保护装置，为瞬时式防坠器，安装在吊笼的顶部，左右各一套。其工作原理是：当提升钢丝绳意外断裂时，吊笼呈自由落体状态下落，此时防坠器上的两个卡爪与标准节上的钢管产生磨擦，磨擦力迫使卡爪沿轨道向上移动，抱死标准节上的钢管，达到制停吊笼的目的。此断绳保护器一但动作，其复位工作应由专人实施复位，使施工升降机恢复正常工作状态。停层防坠落装置，设置在断绳保护装置的下方，亦为左右各一套，其结构与断绳保护器大体相同，不同的是，该装置设有可操纵机械装置，并与吊笼出口门相连接。其工作原理是：为吊笼这在任意位置时，开启吊笼出口门，通过连动装置，驱动停层器的两个卡爪，抱死标准节上的钢管，达到吊笼不下落的目的，若要恢复吊笼正常工作，必须于吊笼出口活动门，使停层器复位。否则，因电器连锁，无法起动。为了确保防坠安全装置正常工作，操作人员应定期对其进行维护保养，定期对其活动部位加注润滑机油。此项工作每周至少二次，保证运动部件活动自如。否则，由此引起的严重后果由用户负责。本防坠安全装置使用年限不得超过二年，逾期必须换新。此外，为了防坠安全装置有效，用户还须定期(一般不超过三个月)进行吊笼额定载重量的坠落试验，试验方法是：在额定载重量条件下，将吊笼降至钢丝绳，放松绳长大于2.0米，敲掉钢管，使吊笼突然下落。此时，如果吊笼坠地，表明防坠安全装置(断绳保护器)失效；如果吊笼未坠地，而是下坠一段距离后制停，则表明断绳保护器已作用。然后测量下坠距离不大于0.5米。做此试验时，吊笼内、外不允许有人。断绳保护器的复位应由专人实施，使其恢复正常工作。另外，在标准节上的上下极限位置还安装了限位器，防止冲顶和无限下落。G、卷扬机卷扬机型号为JK-2，上面按需装有DZ型多行程限位器，以防“冲顶”，确保安全。卷扬机由用户自备。H、电控、监控系统本机采用施工升降机专用YH-II电控、监控系统。其功能有升降机的上行、下行、停止，上下双向限位。停层设定，自动与手动停层，吊篮内工作状况监视，吊篮与操作台对讲，出料门开关与卷扬机自动联锁，及示警与急停开关等，控制柜与操作台。

二、基础施工要求基础采用C25砼浇筑，根据设备设计要求，结合工程现场地质情况，具体尺寸是470XXXX0700。工程施工方法：选择在1号楼安装1台，距离外墙面3.3米的位置，清理场地，按要求尺寸挖至3-3，固定底脚、安装予埋螺杆、螺杆直径18200共10根，用C25砼浇筑，浇筑时采用棒式振动器振实，抹平。

三、安装、拆除安全措施安装前对作业人员进行技术交底与安全交底，对作业场地四周要采取安全防护措施，作业时，施工人员戴好安全帽，高空作业系好安全带。

四、安装与拆除

1、在基础砼达到80%强度后，开始安装底盘，底盘是长方形框架结构，由槽钢焊成，用水平仪测平试整，紧固底脚予埋螺栓，将工作台放在底盘上，安装好320地滑轮，调整好安装位置，再将标准节放在工作平台内，用螺栓与底盘连接好，用经纬仪或铅垂线校正，并使左右两标准节在同一平面线上，拧紧连接螺母。

2、安装工作平台上防护围栏、自提小扒杆、自升卷扬机并将由5mm钢丝绳连接在小卷扬机的绳轮上起吊一组标准节校正后锁紧。其次安装好7.7mm自升钢丝绳启动小卷扬机，保持平衡后起升工作平台，使其搁在第二节标准节的八字撑上。

3、将吊篮放入两立柱间，装好导向轮、防坠器，并连接好各部件，使之成为一个整体，用连杆连接好停层器，调整限位开关和停层操纵机构，使之达到连锁和操纵可靠之目的。

4、增加立柱高度，起动工作平台上的小卷扬机，放下吊钩将标准节吊至安装位置，待左右两立柱安装好后，利用工作台上的自爬功能，启动小卷扬机，保持平衡将工作台升高一节，使其搁在八字撑上，高度到达6米时开始安装附墙拉杆，此时应对设备垂直度进行复测(保持在千分之二范围内)，根据设计要求每增加6米设一道附墙，为加强稳定性，确保安全，现以每层设一道附墙。

5、主钢丝绳穿绕，主钢丝绳采用12.5双绳穿绕，绳头用配套扎头不小于3个扎好。钢丝绳至卷扬机第一组滑轮间距离不小于15米，且卷扬机卷桶上保持3圈以上钢丝绳，保证安全。

6、当机械部分安装调试完毕后，即可按电气原理图和接线图接线，同时调整摄像头视角，使其摄取的影像能最大限度地反映吊篮内的情景并清晰地显示在显示屏上；调整各部位行程限位器，使至门、上下限位器能正常工作。整机安装完毕后，对各传动和磨擦部位涂上润滑油，启动卷扬机空载试验数次，吊篮的升降必须灵活顺利，不得有卡滞现象，调整好停层和断绳保护装置。

7、检查电器元件的对地绝缘电阻不小于0.5兆欧，接好地线，检查接地电阻不大于4欧。

8、防坠器的调试是否正确可靠，可按下述方法检查，即吊篮提升约1米左右，在吊篮底部用一根钢管或其它物件支撑住吊篮，启动卷扬机使吊篮下落，使钢丝绳放松1.5米左右停止，敲下吊篮底部的支撑物，使吊篮迅速下落，此时如果队坠器安装调试正确，吊篮下落量仅为100mm，否则应继续调整防坠器，直至符合要求为止。

9、增加立柱高度时，每次吊篮里面放入适量标准节，启动卷扬机，将吊篮升到所需位置，使防坠器锁死在钢管上，然后将主钢丝绳放松至所需长度，搁在一边，重复工作顺序安装好标准节，提升工作平台。再次增高时以此类推。

10、拆除与安装顺序相反，拆除前先检查各部位情况，特别注意检查7.7mm钢丝绳是否完好无损，满足安全要求，对作业场地设置警示标志。

五、调试、自检设备安装后，要进行调试，导向能间隙、摄像头、显示器等进行调试，检查各部位螺丝、部件性能，进行垂直度检测，防坠器试验，重量限位调整至额定载重范围内及操作工进行安全与技术交底，按规程操作，待检测单位和专业人员验收后使用。

六、安全操作规则

1、作业时，任何人都不得走近升降机工作范围内，吊篮下不得站人。

2、安装和作业时，应有专人与操作人员联系并指挥吊装工作，遇事故和危险时，任何人发出信号，都应立即停车。

3、操作人员须受过专门训练，经考试合格后，方能上岗操作，操作时要思想集中，严禁与他人闲谈。

4、严禁超载，给吊篮加载时，须平均布置，以防偏重。

5、严禁吊篮载人，严禁吊篮下站人，违者自负其责。

6、不允许将有关安全保护装置拆卸后作业。

7、雨天和风速大于13m/s时，不得进行架设或接高立柱作业，高空作业人员必须系好安全带。

8、当风速达到20m/s时，不得开机，并须将吊篮降到最低位置。

9、必须按国家标准要求接地线和避雷装置。

10、严禁在钢丝绳穿行区域内堆放物料。

11、下班后把吊篮到最低位置，切断总电源。

12、卷扬机的使用与操作。1)卷扬机安装时应保证钢丝绳牵引方向与滚筒轴线成直角。2)露天工作的卷扬机应设置防雨棚。
