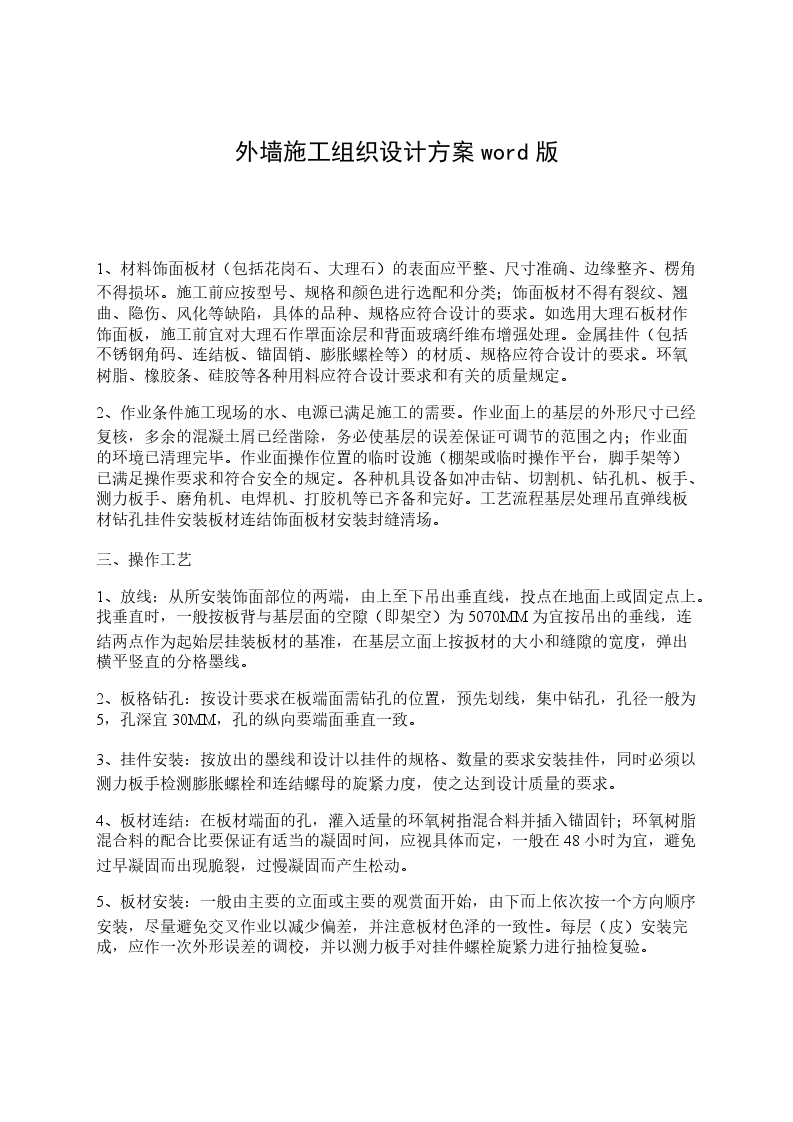

外墙施工组织设计方案word版

1、材料饰面板材（包括花岗石、大理石）的表面应平整、尺寸准确、边缘整齐、楞角不得损坏。施工前应按型号、规格和颜色进行选配和分类；饰面板材不得有裂纹、翘曲、隐伤、风化等缺陷，具体的品种、规格应符合设计的要求。如选用大理石板材作饰面板，施工前宜对大理石作罩面涂层和背面玻璃纤维布增强处理。金属挂件（包括不锈钢角码、连结板、锚固销、膨胀螺栓等）的材质、规格应符合设计的要求。环氧树脂、橡胶条、硅胶等各种用料应符合设计要求和有关的质量规定。

2、作业条件施工现场的水、电源已满足施工的需要。作业面上的基层的外形尺寸已经复核，多余的混凝土屑已经凿除，务必使基层的误差保证可调节的范围之内；作业面的环境已清理完毕。作业面操作位置的临时设施（棚架或临时操作平台，脚手架等）已满足操作要求和符合安全的规定。各种机具设备如冲击钻、切割机、钻孔机、板手、测力板手、磨角机、电焊机、打胶机等已齐备和完好。工艺流程基层处理吊直弹线板材钻孔挂件安装板材连结饰面板材安装封缝清场。

三、操作工艺

1、放线：从所安装饰面部位的两端，由上至下吊出垂直线，投点在地面上或固定点上。找垂直时，一般按板背与基层面的空隙（即架空）为5070MM为宜按吊出的垂线，连结两点作为起始层挂装板材的基准，在基层立面上按扳材的大小和缝隙的宽度，弹出横平竖直的分格墨线。

2、板格钻孔：按设计要求在板端面需钻孔的位置，预先划线，集中钻孔，孔径一般为5，孔深宜30MM，孔的纵向要端面垂直一致。

3、挂件安装：按放出的墨线和设计以挂件的规格、数量的要求安装挂件，同时必须以测力板手检测膨胀螺栓和连结螺母的旋紧力度，使之达到设计质量的要求。

4、板材连结：在板材端面的孔，灌入适量的环氧树指混合料并插入锚固针；环氧树脂混合料的配合比要保证有适当的凝固时间，应视具体而定，一般在48小时为宜，避免过早凝固而出现脆裂，过慢凝固而产生松动。

5、板材安装：一般由主要的立面或主要的观赏面开始，由下而上依次按一个方向顺序安装，尽量避免交叉作业以减少偏差，并注意板材色泽的一致性。每层（皮）安装完成，应作一次外形误差的调校，并以测力板手对挂件螺栓旋紧力进行抽检复验。

6、封缝：每一施工段安装后经检查无误，可清扫拼接缝，填胶条，然后用打胶机进行硅胶涂封，一般硅胶只封平接缝表面或比板面稍凹少许即可。雨天或板材受潮时不宜涂硅胶。

7、清场：每次操作结束要清理操作现场，安装完工不允许留下杂物，以防硬物跌落破损饰面板材。主要挂件如图103、图

四、质量标准

1、保证项目饰面板的品种、规格、颜色必须符合设计要求，其质量必须符合石材有关标准规定。饰面板的安装必须牢固，无歪斜、缺楞掉角和裂缝等缺陷。

2、基本项目表面横平竖直、洁净、色泽协调一致。接缝填嵌密实、平直、宽窄一致，不渗漏。滴水线顺直。3、允许偏差干挂石安装的允许偏差和检验方法应符合表106的规定。干挂饰面石板分项工程允许偏差表106项目允许偏差（MM）检查方法花岗石大理石光面粗磨面光面粗磨面立面垂直室内2323用2M托线板室外3636用2M托线板表面平整1313用2M靠尺和楔形塞尺阳角方正2424用方尺和楔形塞尺接缝平直2424用5M拉线和尺量饰线平直1212用5M拉线和尺量饰面高差（总高度）4545用水准仪和尺量

五、施工注意事项

1、避免工程质量通病接缝不平直、色泽不匀。1）现象：局部块料干挂后，块料与块料之间的接缝不平直，色泽深浅不匀，影响装饰效果。2）原因：A、基层处理不好。超出了挂件可调节的范围。或旋紧螺栓时，注意不够，在角码与连结板滑动位移。B、块料端面钻孔位置不准确，插入锚固销时引起两块料平面的错位。C、安装前后要对块材严格挑选分色。3）预防措施A、安装前应对基层作外形尺寸的复核，偏差较大的事先要剔凿或修补。B、旋紧挂件要力度适合，注意避免角码与连结板在旋紧时产生滑动，或因旋紧力不够引起松动。C、块料端面钻孔要严格要求，当块料厚薄有差异时，应以块料的外装饰面作为钻孔的基准面。D、每完成一层（皮）干挂工作，应作几何尺寸和外观的复核，及时调校后方可继续上一层（皮）的作业。E、块料安装前应挑选分色，对差异太大的不宜采用。

2、主要安全技术饰面块材的外形规格大小必须适合当地的最大风压及抗震要求，并注意排除有开裂、隐伤的块材。金属挂件所采用的构造方式、数量、要同块材外形规格的大小及其重量相适应。所有块材，挂件及其零件均应按常规方法进行材质定量检验。应配备专职检测人员及专用测力板手，随时检测挂件安装的操作质量，务必排除结构基层上有松动的螺栓和紧固螺母的旋紧力未达到设计要求的情况，其抽检数量按进行。一切用电设备必须遵守施工现场临时用电安全技术规范。现场棚架、平台或脚手架，必须安全牢固，棚架上下不许堆放与干挂施工无关的物品，棚面上只准堆放单层石材；当需要上下交叉作业时，应互相错开，禁止上下同一工作面操作，并应戴好安全帽。室内外运输道路应平整、石块材放在手推车上运输时应垫以松软材料，两侧宜有人扶持，以免碰花碰损和砸脚伤人。块材钻孔、切割应在固定的机架上，并应用经专业岗位培训人员操作，操作时应戴防护眼镜。安装工人进场时，应进行岗位培训并对其作安全、技术交底方能上岗操作。

3、产品保护门窗框上沾着的污物要及时清理干净。拆架子时避免碰撞墙柱面的饰面。对沾污的墙柱面要及时清理干净。搭铺平桥严禁直接压在门窗框上，应在适当位置垫木枋（板），将平桥架离门窗框。搬运料具时要注意避免碰撞已完成的设备、管线、埋件及门窗框和已完成饰面的墙面。

（1）、施工准备；由于板块安装是整个幕墙安装中最后的成品环节，在施工前要做好充分的准备工作。准备工作包括人员准备、材料机具准备、施工现场准备。在安排计划时首先根据实际情况及工程进度计划要求排好人员，一般情况下每组安排生产36人。安排时要注意新老搭配，保证正常施工及老带新的原则，材料工器具准备是否充分，要检查施工工作面的板块是否到场，是否有没有到场或损坏的板块，另外要检查扣件、石材胶等材料及易耗品是否满足使用。施工现场准备要在施工段留有足够的场所满足安装需要，同时要对排栅进行清理并调整排栅满足安装要求。

(2)、检查验收石材板块；检查的内容有：A、规格数量是否正确；B、各层间是否有错位；C、堆放是否安全、可靠；D、是否有误差超过标准的板块；E、是否有色差超过标准的板块；F、是否有已经损坏的板块；验收的内容有：A、三维误差是否在控制范围内；B、是否有损伤，该更换的要更换；C、胶是否有异常现象；D、抽样做结构胶粘接测试；检查验收要做好详细的记录并装订成册签注参加验收检查人员名单。4、石材板块按安装顺序规格堆放：在安装板块前要按安装顺序进行堆放，堆放时要适当倾斜，以免板块倾

5、初安装：

（1）、吊幕墙平面基准线幕墙龙骨安装调整完毕后，自石材幕墙顶部吊幕墙纵向平面线。此平面线一般选在幕墙平面右侧转角位置。吊线要综合考虑花岗石幕墙与其他种类幕墙的配合，同时要考虑石材幕墙本身平面的调节能力。每个平面的转角均应吊竖直线。

(2)、拉水平线根据设计及施工实际情况确定石材幕墙的底边位置，在两条竖直线之间拉一条水平线。水平线和竖直线确定幕墙平面。

(3)、装石材板块A、将已安装后切螺栓、铝合金扣件的石材挂在挂件上固定；B、如果石材与平面线不平齐则调整微调螺栓，调整平齐，紧固螺栓；C、安装止滑螺栓；D、后一块板的安装以前一块板及纵横平面线为基准。其他与第一块同。同时须注意调整幕墙的横缝直线度，竖缝直线度，拼缝宽度允许偏差符合规范要求；E、是否有色差超过标准的板块；F、是否有已经损坏的板块；

6、加固：调整后及时加固，确保每一块石材的安装成功率。

7、验收：每次安装时，从安装过程到安装完毕，全过程进行质量控制，验收也是穿插与全过程中，验收的内容有：

（1）、板材自身是否有问题；

(2)、胶缝大小是否符合设计要求，胶缝是否横平竖直；

(3)、石材板块是否有错面现象，色差是否在允许范围内；

(4)、石材角是否损坏；验收记录、上扣件、上石材胶等属于隐蔽工程的范围，要按隐蔽工程的有关规定做好各种资料。

8、各主要工序质量控制程序及验收标准：81花岗石板材采购811质量控制点：A、石材材质；B、石材物理性能；C、石材表面处理；812采购质量责任人：项目经理813检查方法A、检查石材化学成份检验报告，必要时进行抽样复检；B、核查石材物理性能检测报告，必要时进行抽样复检；C、送样及确认封样；将石材样板送业主、设计院及监理三方确认后封样，作为采购及验收依据。814验收标准A、用于外墙的花岗石宜选用火成岩；B、石材吸水率应小0.8%；C、石材的弯曲强度不应小

8.0M2；D、石材体积密度不小

2.5M3；E、石材干燥压缩强度不小60.0MPA；82花岗石板材加工821质量控制点A、规格尺寸；B、平面度；C、角度；D、外观质量。822石材加工质量责任人：项目经理823检查方法A、目测法；B、水浇法；C、锤击法；D、钢卷尺测量，钢直尺测量，游标卡尺测量；E、钢平尺及塞尺测量平整度；F、钢角尺及塞尺测量角度。824验收标准

（1）、普通板材规格尺寸允许偏差应符合下表规定（MM）。分类细面、镜面板材粗面板材等级优等品一等品优等品一等品长度、宽度0000

1.0

1.5.

2.0厚度（>15）

1.0

2.0 1.0 2.0

2.0

3.0

(2)、异形板材规格尺寸允许偏差按合同规定验收。（3）、同一板材厚度允许相差为3MM。（4）、平面度允许极限公差符合下表要求（MM）板材长度范围细面、镜面板材粗面板材优等品一等品优等品一等品L400

1.00（6）、拼缝板材正面与侧面的夹角不得大于900；

(7)、同一批板材的色调花纹应基本调和；

(8)、板材正面的外观缺陷应符合下表规定：名称规定内容优等品一等品缺棱长度不超过10MM（长度小5M除外），周边每米长（个）不允许1缺角面积不超过5MM_2MM（小2MM_2MM不计），每块板（个）裂纹长度不超过两端顺延至板边总长度为0（长度小20MM的不计），每块板（条）色斑面积不超过20MM_30MM（面积小15MM_15MM不计），每块板（个）色线长度不超过两端正顺延至板边总长度为0（长度小40MM的不计），每块板（条）2坑窝粗面板材的正面出现坑窝不明显（9）、石板连接部位无崩坏、暗裂等缺陷，其他部位崩边不大于5MM_20MM或缺角不大于20MM的可修补后使用，但每层修补的石板块数不应大于2%，且宜用于立面不明显部位。（10）、石板编号应同设计一致，不得因加工造成混乱。（11）、石材开通槽时，宽多宜为67MM，不锈钢支撑板厚度不宜小

3.0MM，铝合金支撑板厚度不宜小

4.0MM。（12）、石材开槽后不得有损坏或崩裂现象，槽口应打磨成450倒角，槽内应光滑、洁净。（13）、针槽式石材的开槽位置按图纸加工，针平槽长度不应小100MM，在有效长度内槽深度不宜小15MM，槽宽度宜为67MM，弧形槽的有效长度不应小80MM。（14）、钢锚的孔位应根据石板的大小按图纸加工，孔位距离边端不得小石板厚度的3倍，也不得大于180MM，钢锚间距不宜大于600MM，钢锚孔的深度宜为2223MM，孔的直径为7MM或8MM，钢锚直径为5MM或6MM，钢锚长度宜为2030MM。（15）、石板与不锈钢或铝合金挂件应用环氧树脂型石材专用结构胶粘结，粘结前将石屑冲洗干净，干燥后方可进行粘结施工，并应按所选取用胶的技术要求进行养护固化，石材结构胶的施工厚度宜为2MM3MM。83花岗石幕墙预埋件安装831质量控制点A、预埋件自身质量B、预埋件螺栓槽封堵C、预埋件安放位置D、预埋件固定E、预埋件与主体结构均压环的连接832预埋件安装质量责任人项目经理833检查方法：A、核查预埋件测试报告B、核查预埋件外观尺寸C、钢卷尺测量安装位置D、目测834验收标准预埋件抗拉强度必须满足设计要求预埋件锚板尺寸、厚度符合设计要求预埋件锚筋直径、钢号、弯钩型式、锚筋长度及间距符合设计要求及规范要求预埋件的螺栓槽用泡沫板塞满并用胶布密封。预埋件安装时极限允许偏差不应大于10MM，位置与设计位置的偏差不应大于20MM，预埋件与均压环按设计要求连接，采用单面焊时，焊缝长度不应小10D预埋件与钢筋笼应固定牢固，可采用焊接或铁丝绑扎固定，必要时应加辅助钢筋焊接。84花岗石幕墙龙骨安装841质量控制点：龙骨的材质；龙骨的外观尺寸；龙骨的表面处理；立柱与预埋件的连接；立柱与立柱的连接；横梁与立柱的连接；龙骨与避雷装置的连接；龙骨的安装平面度、直线度、水平度、垂直度、间距、对角线尺寸。842质量负责人：项目经理843检查方法：检查材质报告游标卡尺测得的尺寸及壁厚钢卷尺测量几何尺寸；激光经纬仪测垂直度；激光水准仪测水平度及标高；靠尺及塞尺测平面度；目测。844验收标准花岗石幕墙龙骨（钢龙骨）符合设计及规范要求；立柱长度允许偏差为1.0MM,横梁长度允许偏差为0.5MM,端头斜度的允许偏差为15截斜端头不得因加工而变形,不应有毛刺;孔位的允许偏差为0.5MM,孔距的允许偏差为0.5MM,累计偏差不得大于

1.0MM;立柱、横梁装配时尺寸允许偏差符合下表规定：项目构件长度允许偏差槽口尺寸

2.0>

2.5构件对边尺寸差

2.0>

3.0构件对角尺寸差

3.0>

3.5立柱与预埋件通过转接件连接,转接件与预埋件及与立柱均采用2支不锈钢螺栓连接,调整准确后螺母应点焊止退;立柱与转接件间应加设防噪音尼龙垫片;立柱与立柱间采用芯柱连接,并留有15MM伸缩缝;横梁与立柱采用活动连接,以利于横梁伸缩变化,当采用钢横梁与钢立柱连接时,横梁有一端焊接,一端螺栓连接,在横梁长度方面的螺孔应有长圆孔。立柱与均压环应按图安装避雷连接片；最后，龙骨安装允许偏差符合下表要求（MM）序号项目尺寸范围允许偏差检查方法1相邻两竖向构件间距尺寸（固定端头）间距时

2.0用钢卷尺2相邻两横向构件间距尺寸间距时

1.5.20用钢卷尺3分格对角线差对角线长时对角线长时用钢卷尺或伸缩尺4竖向构件垂直度高度30M时高度60M时高度90M时高度90M时经纬仪或激光仪5相邻两横向构件的水平标高差16横向构件水平度构件长时2水平仪或水平尺构件长时37竖向构件垂直度

2.5用2米靠尺8竖向构件外表面平面度相邻三立柱宽度20M宽度40M宽度60M宽度60M257910用激光仪9同高度内主要横向构件的高度差长度35M长度35M57用水平仪85花岗石幕墙防雷装置安装851质量控制点：预埋件与均压环连接；转接件与均压环连接；引下线与均压环连接；立柱与均压环连接；852质量负责人：项目经理853检查方法：目测电阻仪测冲击电阻854验收标准预埋件与均压环可靠连通（焊接、单面焊缝长度不小10D）主柱上用M5自攻螺丝安装不锈钢或铜制避雷片，并与转接件及预埋件焊接。立柱上的氧化酸或喷漆表面应磨掉，安装完避雷片后用密封胶密封；幕墙避雷带应与主体结构均压环位同层位置，引下线按图纸安装，并与均压环焊接。焊接后对破坏的镀锌表面应补刷富锌漆。86花岗石幕墙防火带安装861质量控制点防火带的封闭；防火带材料；防火带位置。862质量负责人：项目经理863检查方法：目测钢卷尺检查检测报告864验收标准防火带应采用不低于

1.5MM厚镀锌钢板,上铺100厚防火岩棉防火带安装在天花顶处,将幕墙与结构梁间封堵;防火带与其它结构体之间应用防火胶密封;87花岗石幕墙板材安装871质量控制点色差平整度、直线度、垂直度、水平度卡条与石材槽口处理清洁与密封872质量负责人项目经理873检查方法目测钢卷尺、钢板尺、塞尺测量激光经纬仪，水准仪测量；874验收标准现场安装应按石材编号对照图纸编号安装；对于安装上墙后远观和近观超出可接受范围的颜色和纹理应拆除更换；保证直观和平整度的一致性；采用小单元式和背栓式安装时，在横梁上应安装防侧称档板；面板下连接把板水平夹角允许向倾向斜20，不允许向下倾斜；石板上连接板允许向下倾斜，允许偏差为20；石板墙面允许误差符合下表规定：项目允许偏差检查方法竖缝及墙面垂直度幕墙高度（H）M10激光仪H30309025幕墙平面度

2.52M靠尺，钢板尺竖逢直线度

2.52M靠尺，钢板尺横缝直线度

2.52M靠尺，钢板尺缝宽度（与设计值比较）2游标卡尺两相邻面板之间接缝高低差

1.0深度尺88注密封胶881质量控制点胶的牌号清洗注胶面注胶厚度注胶表面882质量负责人项目经理883检查方法检查试验报告目测剥离试验884验收标准石材密封胶注胶前必须进行相溶性试验和污染试验，合格后方可选用；注胶厚度不应小缝宽度的一半和4MM，也不能超过缝宽度；注胶前应用丙酮或二甲苯清洁注胶面;进行剥离试验检验其粘结效果；注胶表面平整光滑。
