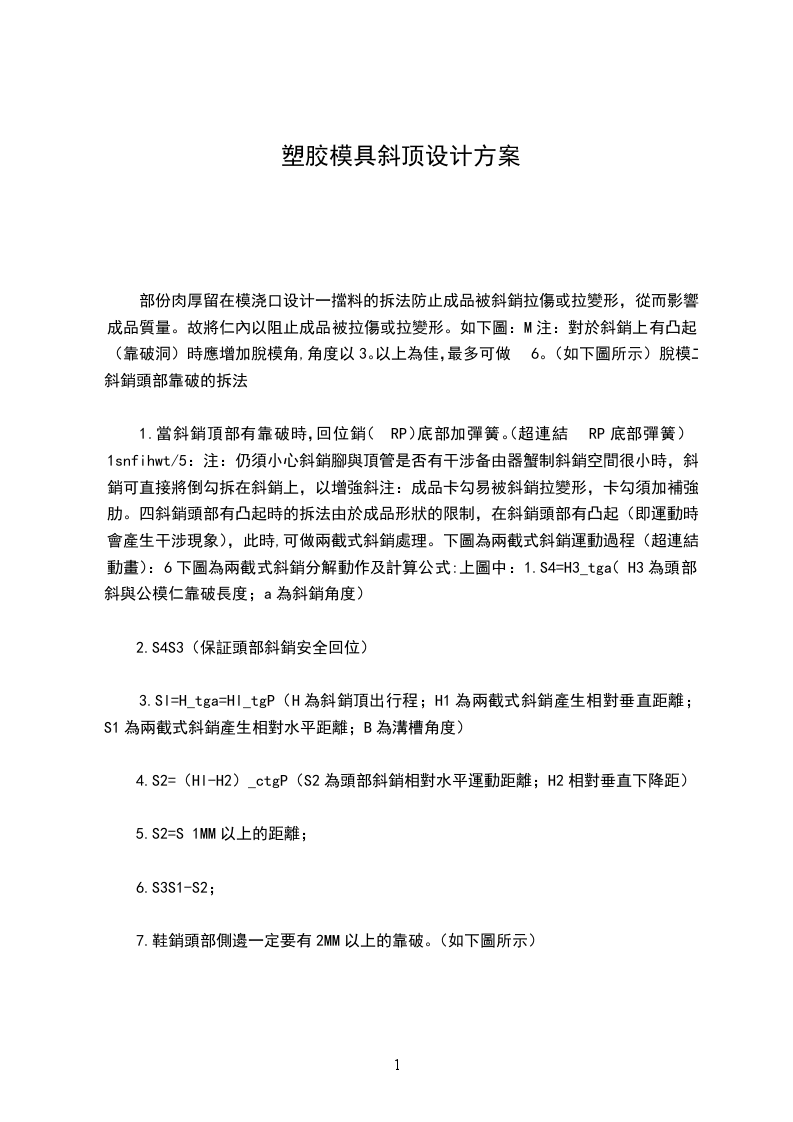

塑胶模具斜顶设计方案

部份肉厚留在模浇口设计一擋料的拆法防止成品被斜銷拉傷或拉變形，從而影響成品質量。故將仁內以阻止成品被拉傷或拉變形。如下圖：M注：對於斜銷上有凸起（靠破洞）時應增加脫模角,角度以3。以上為佳，最多可做6。（如下圖所示）脫模二斜銷頭部靠破的拆法

1.當斜銷頂部有靠破時，回位銷（RP）底部加彈簧。（超連結RP底部彈簧）1snfihwt/5：注：仍須小心斜銷腳與頂管是否有干涉备由器蟹制斜銷空間很小時，斜銷可直接將倒勾拆在斜銷上，以增強斜注：成品卡勾易被斜銷拉變形，卡勾須加補強肋。四斜銷頭部有凸起時的拆法由於成品形狀的限制，在斜銷頭部有凸起（即運動時會產生干涉現象），此時,可做兩截式斜銷處理。下圖為兩截式斜銷運動過程（超連結動畫）：6下圖為兩截式斜銷分解動作及計算公式:上圖中：1.S4=H3_tga（H3為頭部斜與公模仁靠破長度；a為斜銷角度）

2.S4S3（保証頭部斜銷安全回位）

3.Sl=H_tga=Hl_tgP（H為斜銷頂出行程；H1為兩截式斜銷產生相對垂直距離；S1為兩截式斜銷產生相對水平距離；B為溝槽角度）

4.S2=（Hl-H2）_ctgP（S2為頭部斜銷相對水平運動距離；H2相對垂直下降距）

5.S2=S 1MM以上的距離；

6.S3S1-S2；

7.鞋銷頭部側邊一定要有2MM以上的靠破。（如下圖所示）

8.兩截式斜銷是利用燕尾相互連接。（如下圖所示）要有1MM以上的黑破面，以便頭部斜銷安全回位及定位。五偷料拆法由於斜銷頭部在頂出過程中有干涉現象，可能會損傷成品，因此，在不影響成品的強度及裝配性的情況下；可將成品有干涉地方的肉厚做偷料處理如下圖六防縮水為防止成品在倒勾處有縮水現象，可在倒勾根部做小凸台來減少肉厚。具髏尺寸如下圖：七為斜銷在頂出過程中有引導及定位作用,如下圖：定滑可考慮增加定位裝置。（如上圖所示）滑塊的拆法一擋料的拆法防止成品被滑塊拉傷或拉變形，從而影響成品質量，故將一部分肉厚留在模仁內以阻止成品變形或拉傷。如下圖：L

1.5DEusii注：對於倒勾成形在成品側壁時，須要增加脫模角。如下圖所示:二滑塊頭部插破的拆法1滑塊與母模仁插破由於滑塊頭部伸進母模仁中（高出PL面），為避免在合模過程中損傷母模仁或滑塊，故在滑瑰PL而以上做插破角。如卞圖：此區域須跑2滑塊與公模仁插破為避免滑塊在運動過程中與公模支間磨擦而損耗，從而產生漏膠現象，故在滑塊頭部做插破角。如下圖：3滑塊與滑塊之間做插破一般在兩支滑塊對分的場合下使用，采用兩支滑塊對插定位，防止滑塊錯位（如同軸度），如下圖：四R角的拆法如下圖如成品多側跑滑塊且成品外形有R角時，R角處有兩種拆法。（如下圖）

11五特殊成品決定需要滑塊拆法

1.成品外側為零度拔模角且成品外觀要:0.10.15痕跡，此時要滑塊來成形。如卞圖所示：2.對於成品側壁開槽且槽邊緣導R角時，需要跑滑塊機構，如拆在模仁上會有倒勾產生。如下圖所示：成品示意園如下：拆模如下:滑塊頭部
